蘇科版初中九年級物理專項素養綜合練(九)電路故障分析(一)課件

這是一份蘇科版初中九年級物理專項素養綜合練(九)電路故障分析(一)課件，共14頁。
類型一　串聯電路的故障分析

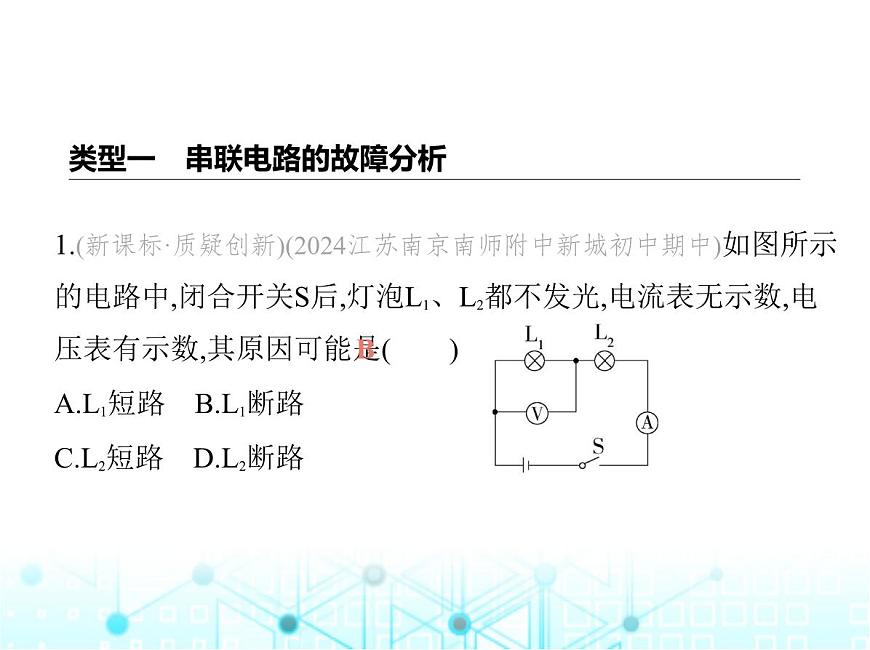

1.(新課標·質疑創新)(2024江蘇南京南師附中新城初中期中)如圖所示的電路中,閉合開關S后,燈泡L1、L2都不發光,電流表無示數,電壓表有示數,其原因可能是(　????)A.L1短路????B.L1斷路C.L2短路????D.L2斷路

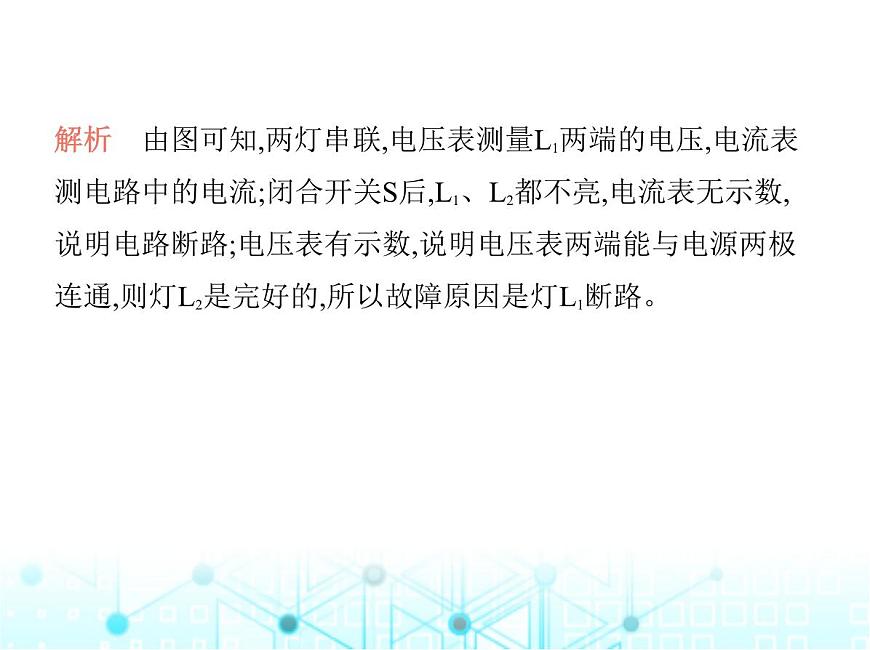

解析　由圖可知,兩燈串聯,電壓表測量L1兩端的電壓,電流表 測電路中的電流;閉合開關S后,L1、L2都不亮,電流表無示數, 說明電路斷路;電壓表有示數,說明電壓表兩端能與電源兩極 連通,則燈L2是完好的,所以故障原因是燈L1斷路。

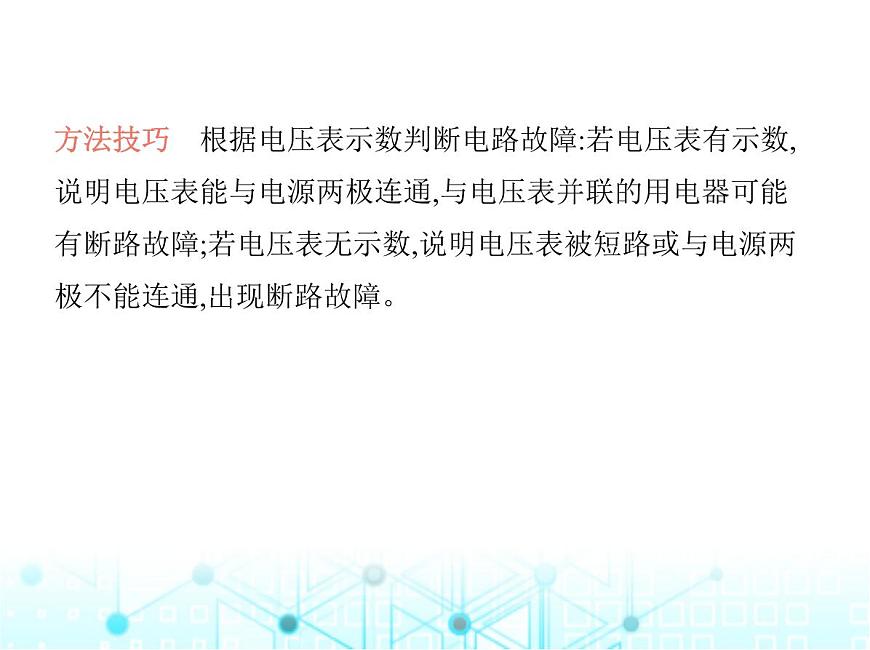

方法技巧　根據電壓表示數判斷電路故障:若電壓表有示數, 說明電壓表能與電源兩極連通,與電壓表并聯的用電器可能 有斷路故障;若電壓表無示數,說明電壓表被短路或與電源兩 極不能連通,出現斷路故障。

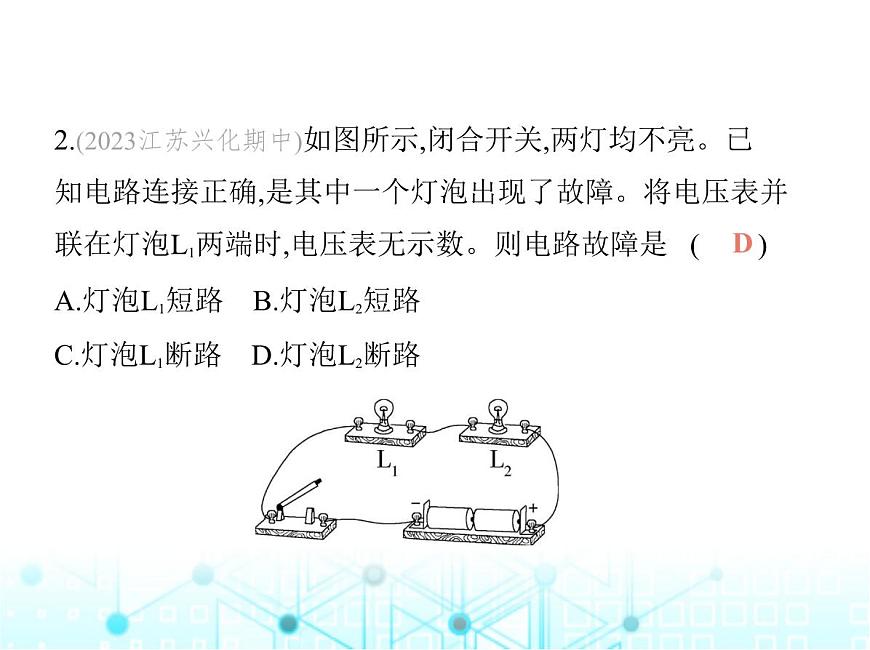

2.(2023江蘇興化期中)如圖所示,閉合開關,兩燈均不亮。已 知電路連接正確,是其中一個燈泡出現了故障。將電壓表并 聯在燈泡L1兩端時,電壓表無示數。則電路故障是?(　????)?
A.燈泡L1短路????B.燈泡L2短路C.燈泡L1斷路????D.燈泡L2斷路

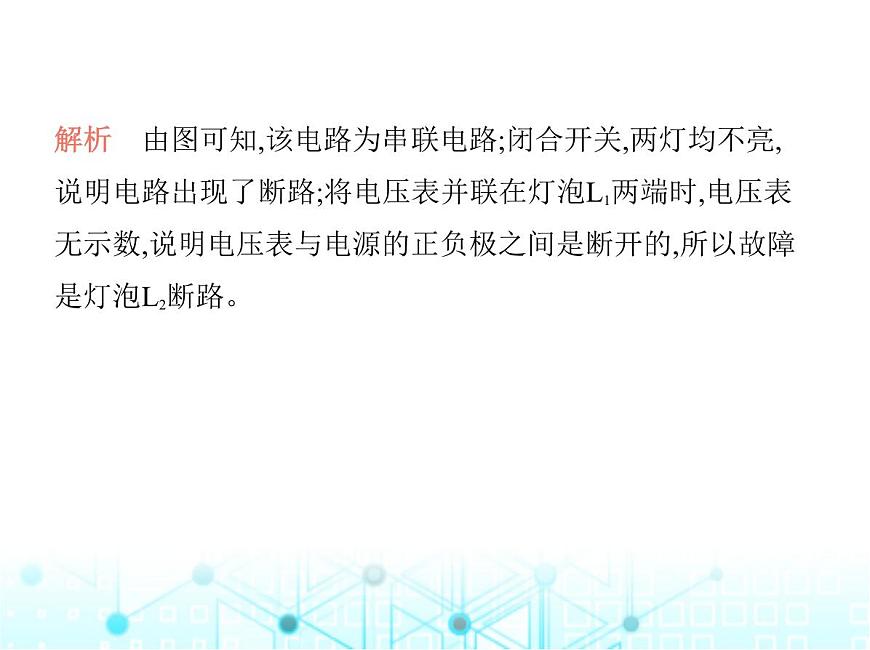

解析　由圖可知,該電路為串聯電路;閉合開關,兩燈均不亮, 說明電路出現了斷路;將電壓表并聯在燈泡L1兩端時,電壓表 無示數,說明電壓表與電源的正負極之間是斷開的,所以故障 是燈泡L2斷路。

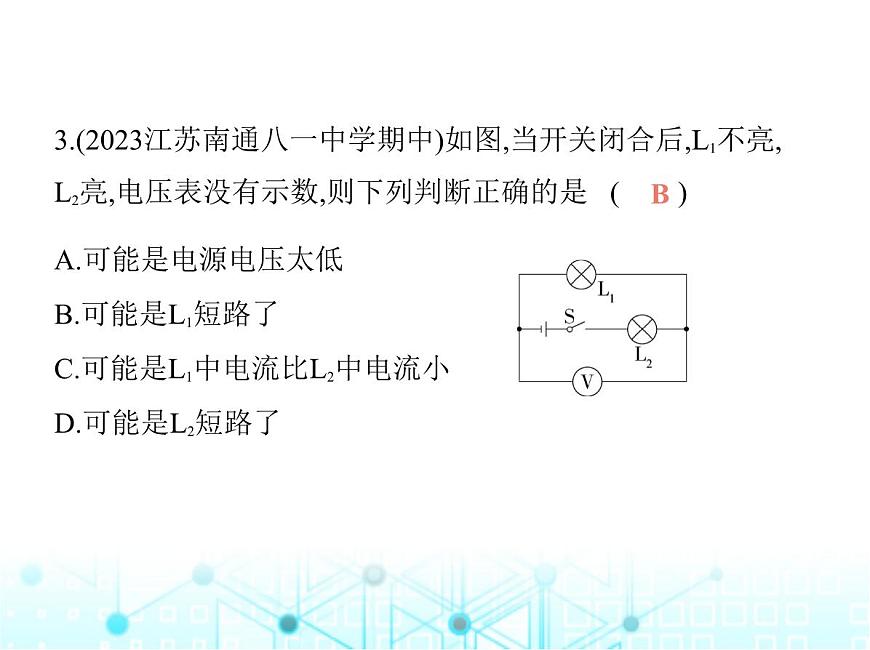

3.(2023江蘇南通八一中學期中)如圖,當開關閉合后,L1不亮, L2亮,電壓表沒有示數,則下列判斷正確的是?(　????)?
A.可能是電源電壓太低B.可能是L1短路了C.可能是L1中電流比L2中電流小D.可能是L2短路了
解析　由電路圖知,兩燈串聯,電壓表測燈L1兩端的電壓;當 開關閉合后,L1不亮,L2亮,這說明電路是通路,則L2完好;電壓 表無示數,說明與電壓表并聯部分出現了短路,所以故障可能 是L1短路。由于是串聯電路,因此通過兩燈的電流是相同的; 如果電源電壓太低,電壓表也會有示數。
類型二　并聯電路的故障分析
4.(2022江蘇鎮江中考)圖示電路在閉合開關后,兩電流表正 常工作,且讀數相同,則可能發生的故障是?(　????)A.R短路????B.R斷路????C.L短路????D.L斷路
解析　由電路圖可知,L與R并聯,一個電流表測干路中的電 流,另一個電流表測通過L的電流。如果R短路,則L及與L在 一條支路上的電流表也被短路,示數為零,此時電源被短路, 電路中電流過大,干路中電流表示數較大,電流表可能會被燒 壞,故A不符合題意;如果R斷路,兩電流表都測通過L的電流, 示數相等,故B符合題意;如果L短路,則電源被短路,電路中電 流過大,兩電流表示數較大,電流表可能會被燒壞,故C不符合題意;如果L斷路,則與L在一條支路上的電流表示數為零,干 路中的電流表測通過R的電流,示數不為零,故D不符合題意。
5.(2023江蘇無錫新吳期中)在如圖所示的電路中,電源電壓保持不變。閉合開關S,兩燈都發光,兩電表都有示數。過一會兒,其中一燈熄滅,另一燈仍發光,其中一個電表的示數變?yōu)榱?另一個電表的示數不變。若電路中只有兩燈中的一燈發生故障,則電路的故障是?(　????)?
A.燈L1短路????B.燈L1斷路C.燈L2短路????D.燈L2斷路
解析　由圖知,閉合開關,兩燈并聯,電壓表測電源電壓,電流 表測通過L2的電流。L1或L2短路,都會造成電源短路,燒壞電 源,兩燈都不亮,故A、C不符合題意。如果燈L1斷路不能發 光,電壓表測電源電壓,示數不變;由于并聯電路各支路互不 影響,所以電流表示數不變,故B不符合題意。如果燈L2斷路 不發光,電壓表測電源電壓,示數不變;L2所在支路斷路,電流 表示數變?yōu)榱?燈L1不受影響仍發光,故D符合題意。
6.(2023江蘇常州天寧期末)如圖所示,閉合開關,燈泡L1、L2 都能正常發光,兩個電表都有示數。工作一段時間后,L2突然 熄滅,L1仍然正常發光,兩個電表均無示數,則故障可能是?(　????)?
A.電流表斷路????B.L2斷路C.電壓表短路????D.L2短路
