蘇科版初中九年級物理專項素養綜合練(七)帶電表的串并聯電路的識別課件

這是一份蘇科版初中九年級物理專項素養綜合練(七)帶電表的串并聯電路的識別課件，共14頁。

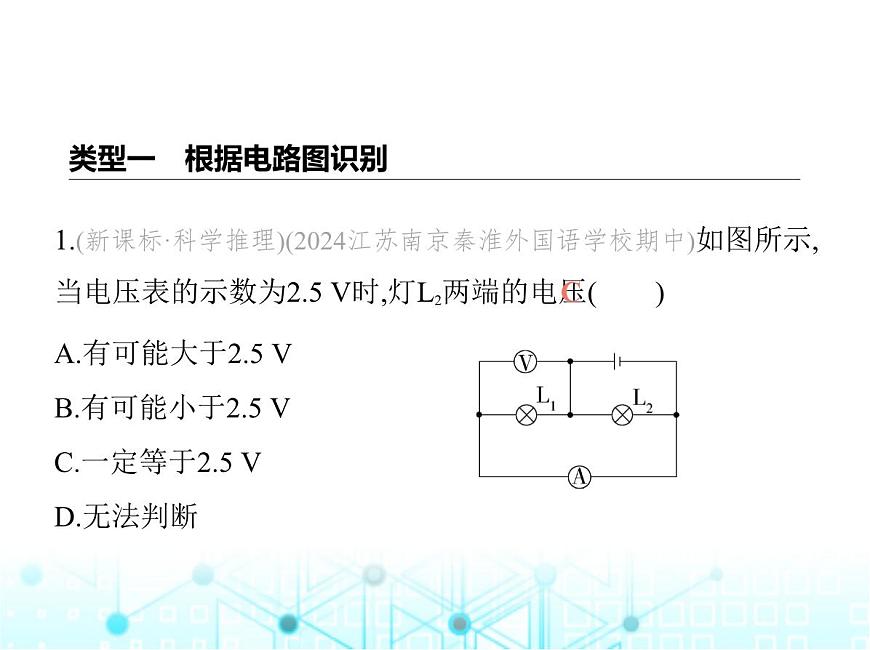

1.(新課標·科學推理)(2024江蘇南京秦淮外國語學校期中)如圖所示,當電壓表的示數為2.5 V時,燈L2兩端的電壓(　????)
類型一　根據電路圖識別
A.有可能大于2.5 VB.有可能小于2.5 VC.一定等于2.5 VD.無法判斷

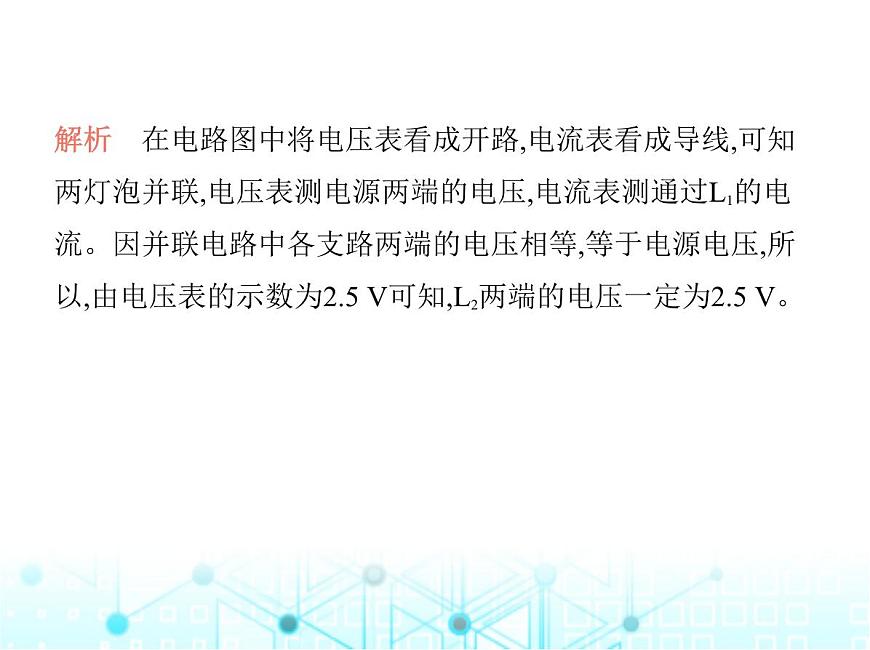

解析　在電路圖中將電壓表看成開路,電流表看成導線,可知 兩燈泡并聯,電壓表測電源兩端的電壓,電流表測通過L1的電 流。因并聯電路中各支路兩端的電壓相等,等于電源電壓,所 以,由電壓表的示數為2.5 V可知,L2兩端的電壓一定為2.5 V。

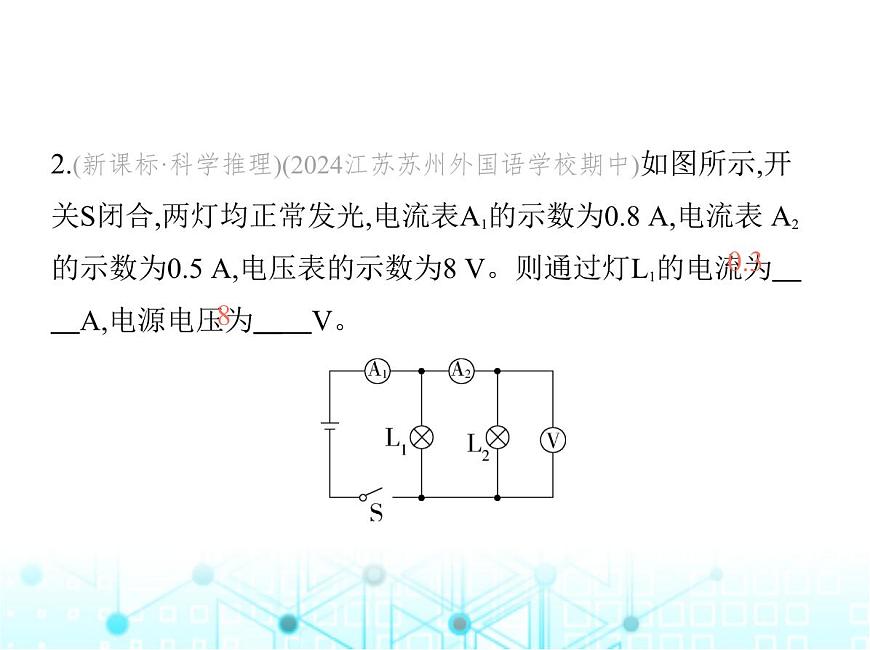

2.(新課標·科學推理)(2024江蘇蘇州外國語學校期中)如圖所示,開關S閉合,兩燈均正常發光,電流表A1的示數為0.8 A,電流表 A2的示數為0.5 A,電壓表的示數為8 V。則通過燈L1的電流為　????A,電源電壓為　????V。

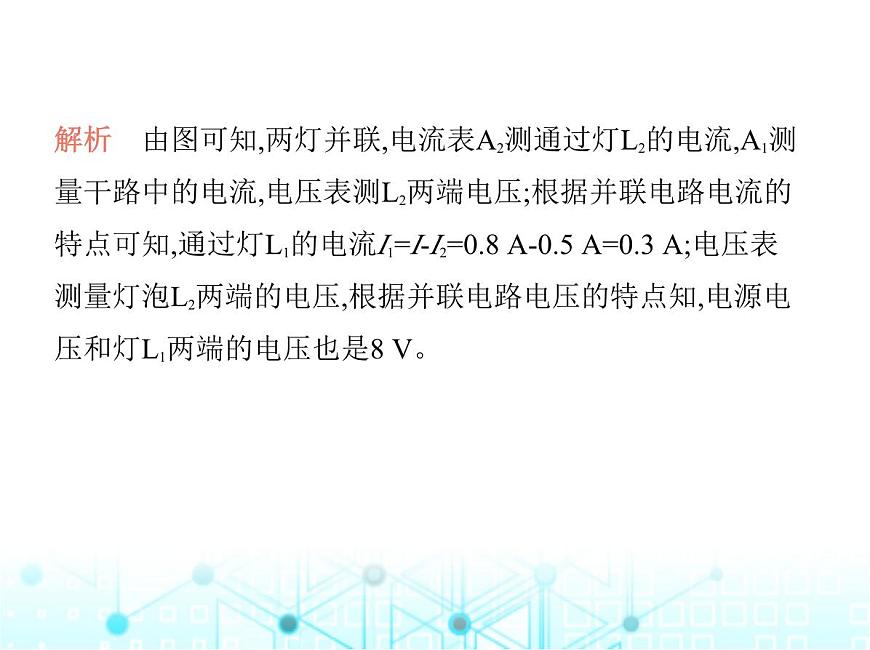

解析　由圖可知,兩燈并聯,電流表A2測通過燈L2的電流,A1測 量干路中的電流,電壓表測L2兩端電壓;根據并聯電路電流的 特點可知,通過燈L1的電流I1=I-I2=0.8 A-0.5 A=0.3 A;電壓表 測量燈泡L2兩端的電壓,根據并聯電路電壓的特點知,電源電 壓和燈L1兩端的電壓也是8 V。

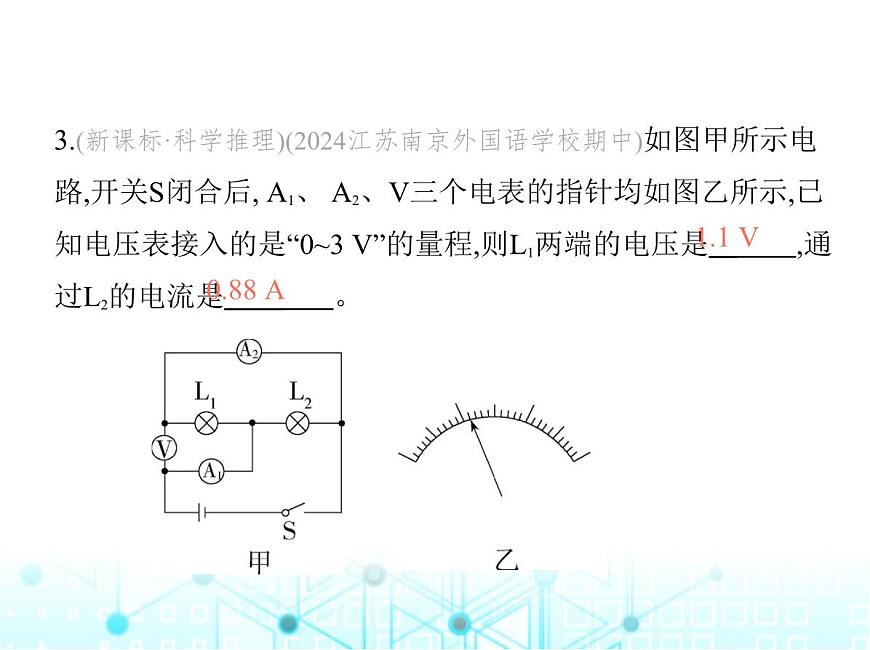

3.(新課標·科學推理)(2024江蘇南京外國語學校期中)如圖甲所示電路,開關S閉合后, A1、 A2、V三個電表的指針均如圖乙所示,已知電壓表接入的是“0~3 V”的量程,則L1兩端的電壓是　? ???,通過L2的電流是　　 ????。??????

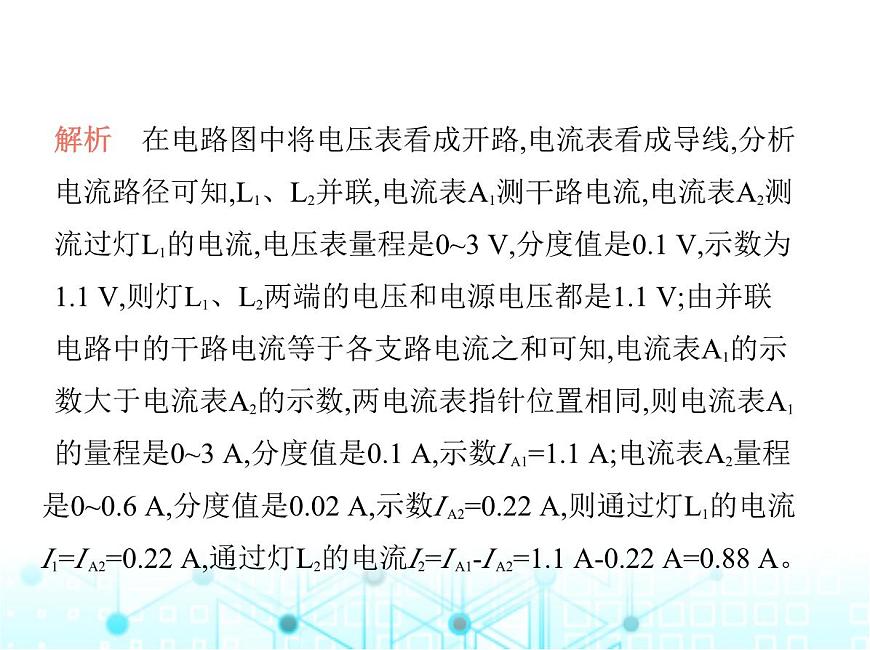

解析　在電路圖中將電壓表看成開路,電流表看成導線,分析 電流路徑可知,L1、L2并聯,電流表A1測干路電流,電流表A2測 流過燈L1的電流,電壓表量程是0~3 V,分度值是0.1 V,示數為 1.1 V,則燈L1、L2兩端的電壓和電源電壓都是1.1 V;由并聯 電路中的干路電流等于各支路電流之和可知,電流表A1的示 數大于電流表A2的示數,兩電流表指針位置相同,則電流表A1 的量程是0~3 A,分度值是0.1 A,示數I A1=1.1 A;電流表A2量程
是0~0.6 A,分度值是0.02 A,示數I A2=0.22 A,則通過燈L1的電流I1=I A2=0.22 A,通過燈L2的電流I2=I A1-I A2=1.1 A-0.22 A=0.88 A。
類型二　根據實物圖識別
4.(2024江蘇新沂期中)如圖甲所示電路,當開關閉合后,電流表指針偏轉如圖乙所示,下列說法正確的是(　????)
A.小燈泡兩端電壓U1>U2B.電流表測量的是通過L2的電流C.通過L1的電流是0.32 AD.若L1燈絲突然燒斷,L2亮度不變
解析　分析電流路徑可知,兩小燈泡并聯,并聯電路中各支路 兩端的電壓相等,小燈泡兩端電壓U1=U2,故A錯誤;由圖可知, 電流表與小燈泡L1串聯在一起,電流表測通過L1的電流,電流 表所選量程為0~0.6 A,分度值為0.02 A,示數為0.34 A,故B、 C錯誤;兩燈并聯,L1燈絲突然燒斷,對L2亮度沒有影響,L2亮度 不變,故D正確。
5.(新考法·新實驗)(2024江蘇南京南師附中樹人學校期中)如圖所示是小寧連接的電路,電源電壓保持不變。閉合開關后,發現兩燈都發光,電流表A1的示數為0.28 A,電流表A2的示數為0.6 A,電壓表示數為3 V。關于該電路的下列說法正確的是(　????)?
A.通過燈L2的電流為0.28 AB.電源電壓為6 VC.若擰下燈L2,燈L1的亮度不變, 有兩個電表的示數保持不變D.若用導線連接L2兩端,兩燈均不亮,所有電表的示數均為零
解析　由圖可知,燈L1、L2并聯,電流表A2測的是干路上的電 流,電流表A1測的是L1所在支路的電流,所以通過燈L1的電流I1=0.28 A,干路電流I=0.6 A,則通過燈L2的電流I2=I-I1=0.6 A-0.28 A=0.32 A,故A錯誤;由圖可知,電壓表測量燈泡L2兩端電 壓,則燈L2兩端電壓U2=3 V,因為并聯電路中電源電壓與各支 路兩端電壓相等,所以U=U1=U2=3 V,故B錯誤;并聯電路各支 路互不影響,若擰下燈L2,通過燈泡L1的電流不變,電流表A1示 數不變,燈L1的亮度不變;根據并聯電路的電流規律可知,干
路中的電流變小,所以電流表A2示數變小;由于電源電壓不變,所以電壓表示數不變,故C正確;用導線連接L2兩端,電源被 短路,則兩燈均不亮,電流表A2的示數特別大,電流表A1和電 壓表被短路,兩表無示數,故D錯誤。
6.(新考法·新實驗)(2024江蘇東臺期中)在探究串、并聯電路中電流的規律時,做了如圖所示的實驗。閉合開關后,電流表A1、A2的示數分別為0.5 A和0.3 A,通過燈L2的電流為　　????A,L1和L2兩端電壓之比是　　????。?
