蘇科版初中九年級物理專項素養綜合練(十)設計簡單電路課件

這是一份蘇科版初中九年級物理專項素養綜合練(十)設計簡單電路課件，共25頁。

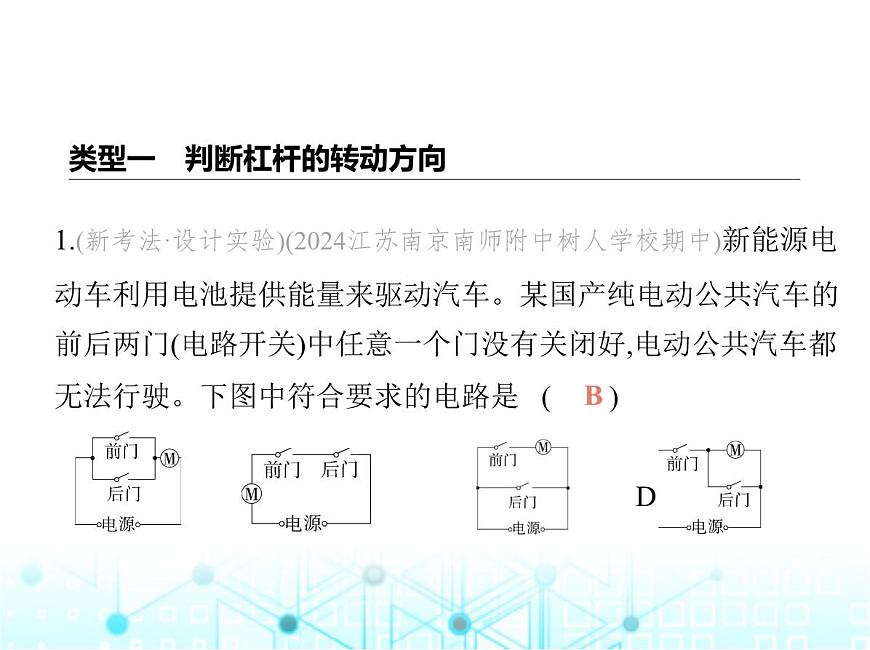

1.(新考法·設計實驗)(2024江蘇南京南師附中樹人學校期中)新能源電動車?yán)秒姵靥峁┠芰縼眚?qū)動汽車。某國產純電動公共汽車的前后兩門(電路開關)中任意一個門沒有關閉好,電動公共汽車都無法行駛。下圖中符合要求的電路是?(　????)?A???? B
類型一　判斷杠桿的轉動方向

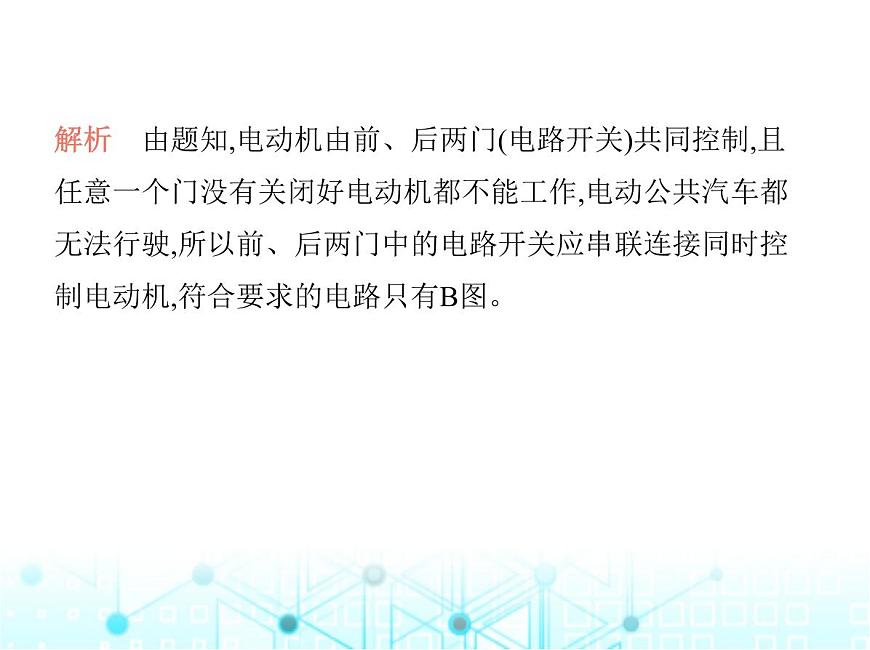

解析　由題知,電動機由前、后兩門(電路開關)共同控制,且 任意一個門沒有關閉好電動機都不能工作,電動公共汽車都 無法行駛,所以前、后兩門中的電路開關應串聯連接同時控 制電動機,符合要求的電路只有B圖。

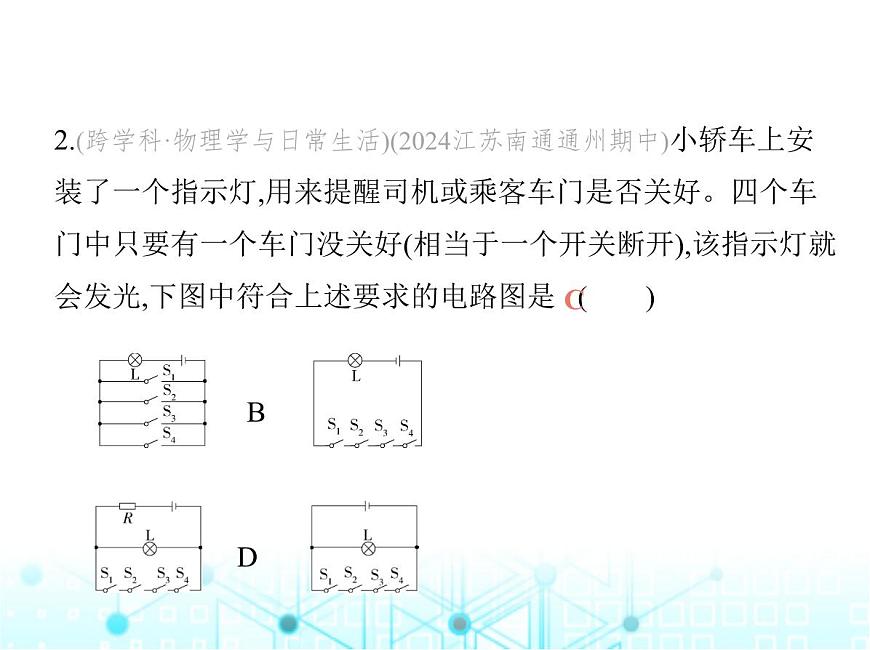

2.(跨學科·物理學與日常生活)(2024江蘇南通通州期中)小轎車上安裝了一個指示燈,用來提醒司機或乘客車門是否關好。四個車門中只要有一個車門沒關好(相當于一個開關斷開),該指示燈就會發光,下圖中符合上述要求的電路圖是?(　????)?A?????B

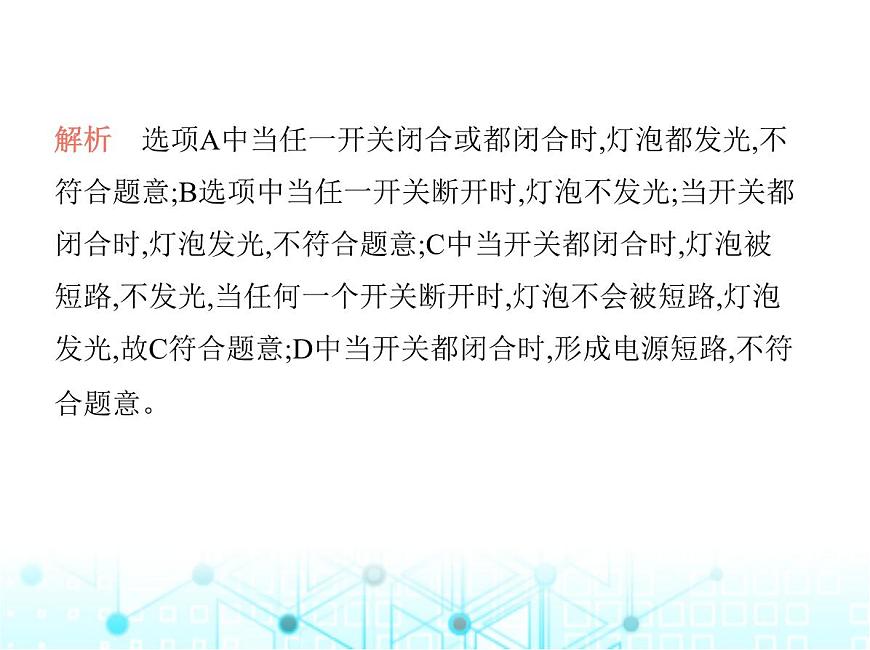

解析　選項A中當任一開關閉合或都閉合時,燈泡都發光,不 符合題意;B選項中當任一開關斷開時,燈泡不發光;當開關都 閉合時,燈泡發光,不符合題意;C中當開關都閉合時,燈泡被 短路,不發光,當任何一個開關斷開時,燈泡不會被短路,燈泡 發光,故C符合題意;D中當開關都閉合時,形成電源短路,不符 合題意。

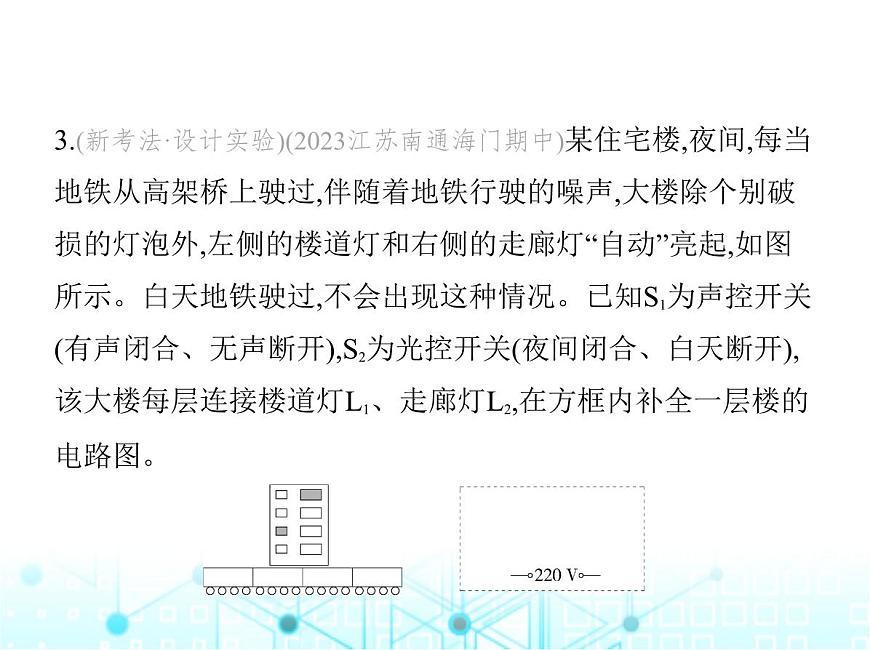

3.(新考法·設計實驗)(2023江蘇南通海門期中)某住宅樓,夜間,每當?shù)罔F從高架橋上駛過,伴隨著地鐵行駛的噪聲,大樓除個別破損的燈泡外,左側的樓道燈和右側的走廊燈“自動”亮起,如圖所示。白天地鐵駛過,不會出現這種情況。已知S1為聲控開關(有聲閉合、無聲斷開),S2為光控開關(夜間閉合、白天斷開),該大樓每層連接樓道燈L1、走廊燈L2,在方框內補全一層樓的電路圖。

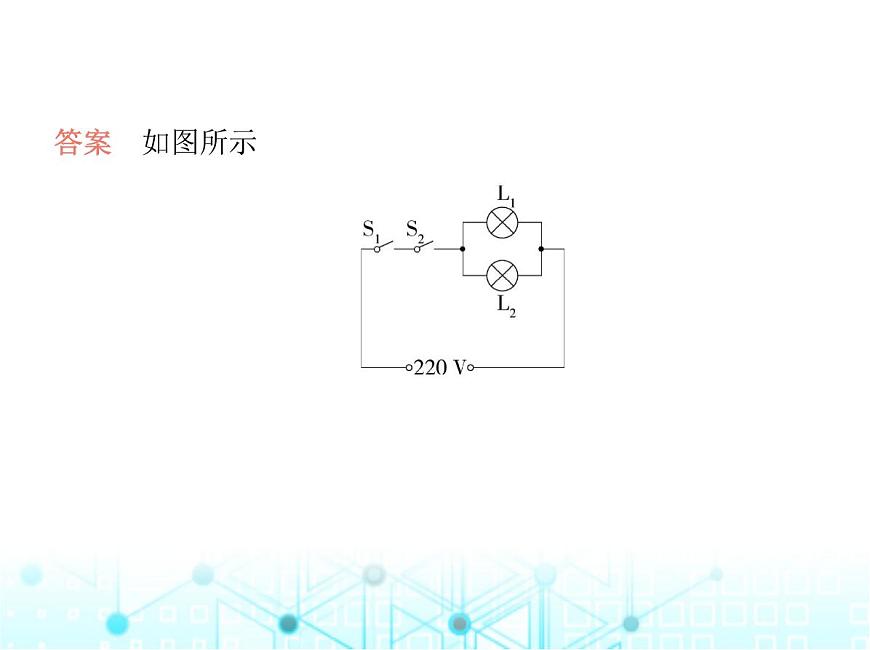

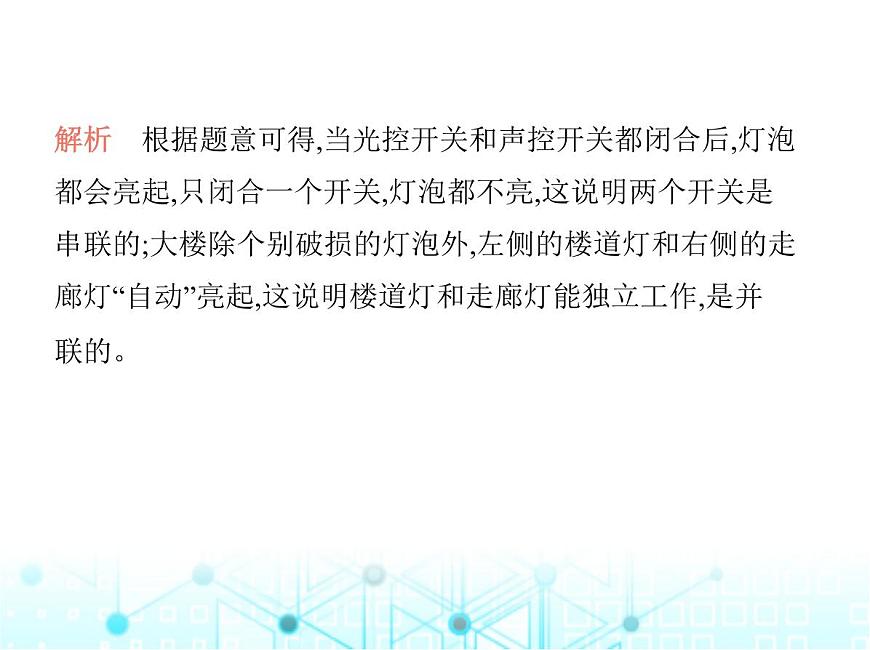

解析　根據題意可得,當光控開關和聲控開關都閉合后,燈泡 都會亮起,只閉合一個開關,燈泡都不亮,這說明兩個開關是 串聯的;大樓除個別破損的燈泡外,左側的樓道燈和右側的走 廊燈“自動”亮起,這說明樓道燈和走廊燈能獨立工作,是并 聯的。
技巧點撥　本題的關鍵是根據燈泡的工作條件確定開關的 連接方式,然后根據串、并聯電路的特點畫出符合題意的電 路圖。
4.(跨學科·物理學與日常生活)(2024陜西西安愛知中學期中)假期里,小明參觀養羊場,他為羊場設計了一個羊跑出羊圈提醒電路。用一根導線圍繞羊圈,夜晚閉合電路,燈亮鈴不響。當羊跑出羊圈時撞斷導線,燈亮鈴響,從而提醒養羊人。請?jiān)谔摼€框里畫出小明設計的電路圖。
解析　經分析可知,用導線將電源、開關、燈泡以及電鈴串 聯連接,然后用導線與電鈴并聯,將電鈴短路,正常情況下燈 亮鈴不響,當羊跑出羊圈時撞斷導線,燈亮鈴響,從而提醒養 羊人。
類型二　并聯電路的設計
5.(跨學科·物理學與日常生活)(2023湖南長沙中考)“浴霸”里的電加熱器和換氣扇能獨立工作互不干擾,符合上述要求的電路是(　????)?A?????B?C?????D
解析　要求電加熱器和換氣扇相互不影響,能獨立工作,故應 使電加熱器和換氣扇并聯,且各自所在支路都有一個開關控 制,干路上沒有開關,故A正確。
6.(2023江蘇南通通州期中)在綜合實踐活動課上,以兩張病床為例,設計病房呼叫電路,用鈴聲提醒值班室的護士,用指示燈指示床位。下列電路中不符合要求的是?(　????)?A　　　　?????B?C　　　　?????D
解析????A選項電路中,兩指示燈并聯,再與電鈴串聯,符合要 求;B選項電路中,指示燈串聯在干路中,兩電鈴并聯在支路 中,由于指示燈接在干路中,不能根據指示燈判斷是哪個床位 的病人在呼叫,不符合要求;C選項電路中,兩指示燈分別與兩 電鈴串聯,然后組成并聯電路,符合要求;D選項電路中,指示燈與電鈴并聯后由同一開關控制,然后兩電路再并聯,符合要求。
7.(2023江蘇南京師大附中期中)小明在科技活動中設計了一個實驗電路,用以模擬十字路口的紅綠燈,如圖所示。請你分析并回答下面的問題。?
(1)當單刀多擲開關接通位置“1”時,南北方向　　????燈發 光,東西方向　　????燈發光;(以上兩空均選填“紅”“綠” 或“黃”)(2)當單刀多擲開關接通位置“2”時,南北方向　　????燈發 光,東西方向　　????燈發光;(以上兩空均選填“紅”“綠” 或“黃”)(3)發光的各燈是　　????聯的。
解析????(1)當單刀多擲開關接通位置“1”時,東西方向的兩 盞紅燈并聯,南北方向的兩盞綠燈并聯,東西方向的兩盞紅燈 和南北方向的兩盞綠燈中有電流通過,因此南北方向綠燈發 光,東西方向紅燈發光;(2)當單刀多擲開關接通位置“2”時,南北方向、東西方向的黃燈同時亮起;(3)各燈工作時互不影響,是并聯關系。
8.(2023江蘇常熟期中)如圖所示,是單輪平衡車的電路元件。當手動閉合電源開關S1時,指示燈亮起;騎行者站立于平衡車踏板上后,壓力開關S2自動閉合,電動機啟動,平衡車開始運動。不閉合電源開關S1,直接站立于平衡車的踏板上,電動機不啟動,平衡車不運動。請根據上述要求將電路元件連接成完整的電路。?
解析　由題意可知,當手動閉合S1時,指示燈亮起;騎行者站立 于平衡車踏板上后S2自動閉合,電動機才能正常啟動,說明電 動機和指示燈可以獨立工作,是并聯的;未閉合S1或騎行者未 站立于踏板上,電動機都無法啟動,說明S1控制整個電路,開關 S2控制電動機。
9.(2023江蘇如皋期中)一臺電風扇的控制裝置主要由開關、定時器、調速器以及安裝在內部的保護裝置組成。當電風扇發生傾斜或傾倒時,保護裝置中間的小球會滾向一側,使電路斷開,起到保護電風扇的作用。圖中展示了該電風扇在某一擋時的電路元件,請你用筆畫線把它們連接起來,使得電風扇開關能控制電風扇的工作與不工作,定時器可以控制電風扇在設定的某一時間段內轉動,電風扇在調速器設定的某一擋轉速下轉動。當電風扇工作時,一旦發生傾斜,電風扇會停止工作。
