蘇科版初中九年級物理專項素養綜合練(二十)家庭電路連接與故障判斷課件

這是一份蘇科版初中九年級物理專項素養綜合練(二十)家庭電路連接與故障判斷課件，共12頁。

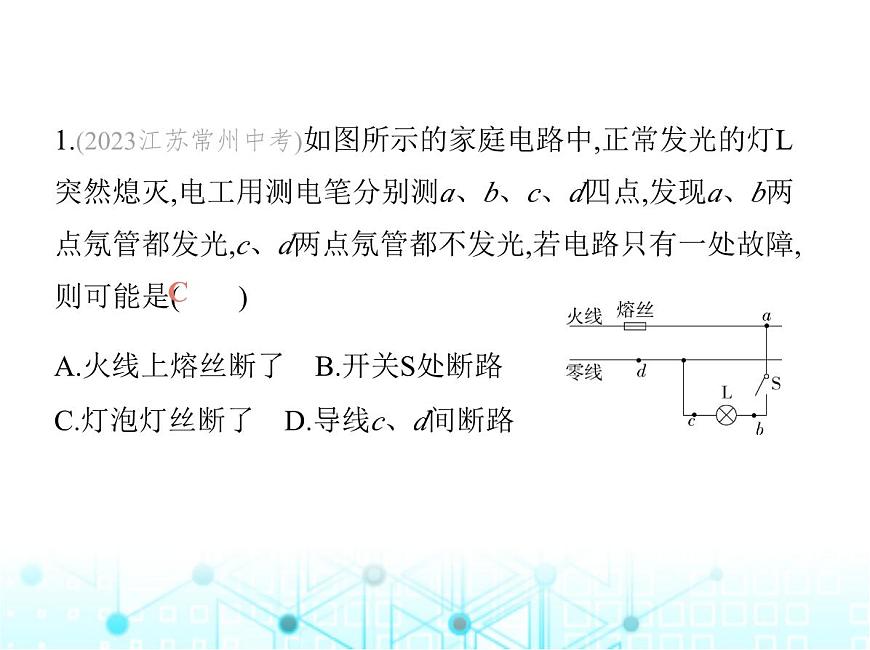

1.(2023江蘇常州中考)如圖所示的家庭電路中,正常發光的燈L突然熄滅,電工用測電筆分別測a、b、c、d四點,發現a、b兩點氖管都發光,c、d兩點氖管都不發光,若電路只有一處故障,則可能是(　????)?
A.火線上熔絲斷了????B.開關S處斷路C.燈泡燈絲斷了????D.導線c、d間斷路

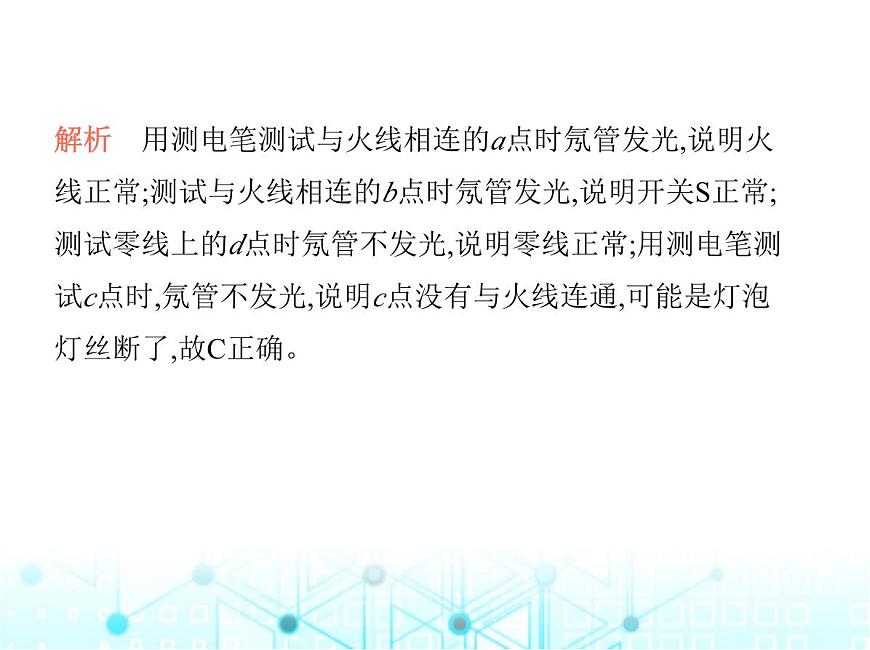

解析　用測電筆測試與火線相連的a點時氖管發光,說明火 線正常;測試與火線相連的b點時氖管發光,說明開關S正常; 測試零線上的d點時氖管不發光,說明零線正常;用測電筆測 試c點時,氖管不發光,說明c點沒有與火線連通,可能是燈泡 燈絲斷了,故C正確。

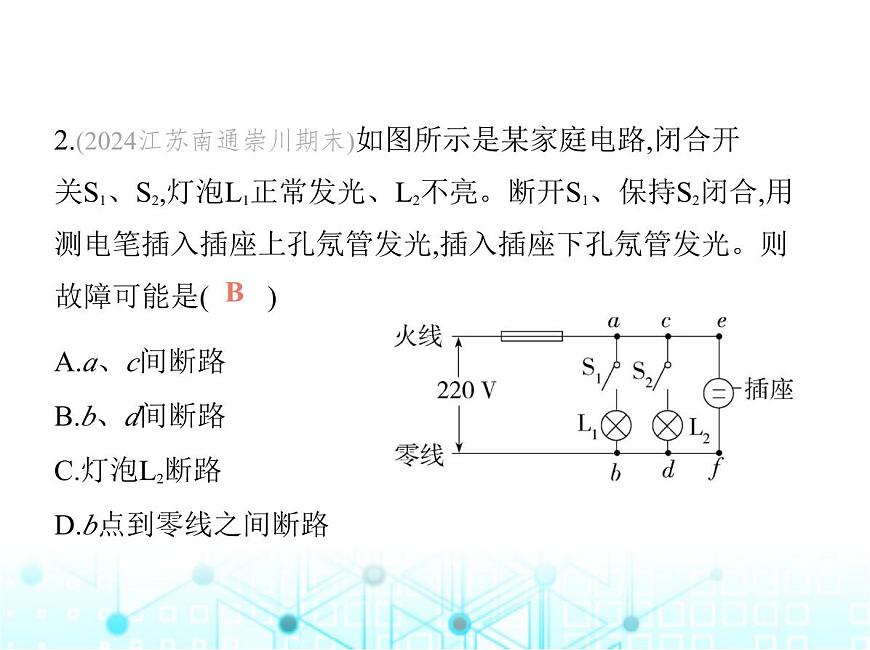

2.(2024江蘇南通崇川期末)如圖所示是某家庭電路,閉合開 關S1、S2,燈泡L1正常發光、L2不亮。斷開S1、保持S2閉合,用 測電筆插入插座上孔氖管發光,插入插座下孔氖管發光。則 故障可能是(　????)?
A.a、c間斷路B.b、d間斷路C.燈泡L2斷路D.b點到零線之間斷路

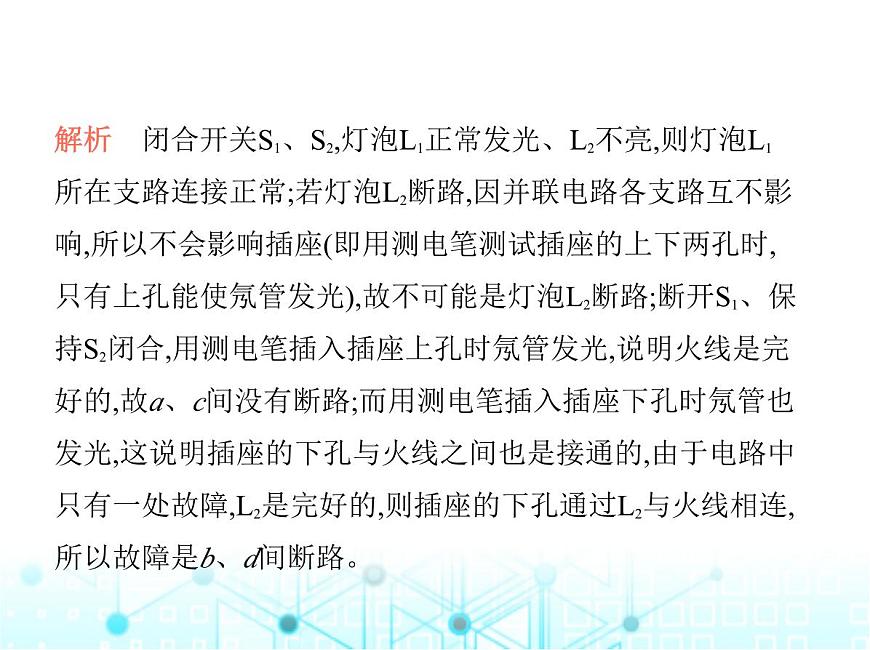

解析　閉合開關S1、S2,燈泡L1正常發光、L2不亮,則燈泡L1 所在支路連接正常;若燈泡L2斷路,因并聯電路各支路互不影 響,所以不會影響插座(即用測電筆測試插座的上下兩孔時, 只有上孔能使氖管發光),故不可能是燈泡L2斷路;斷開S1、保 持S2閉合,用測電筆插入插座上孔時氖管發光,說明火線是完 好的,故a、c間沒有斷路;而用測電筆插入插座下孔時氖管也 發光,這說明插座的下孔與火線之間也是接通的,由于電路中 只有一處故障,L2是完好的,則插座的下孔通過L2與火線相連, 所以故障是b、d間斷路。

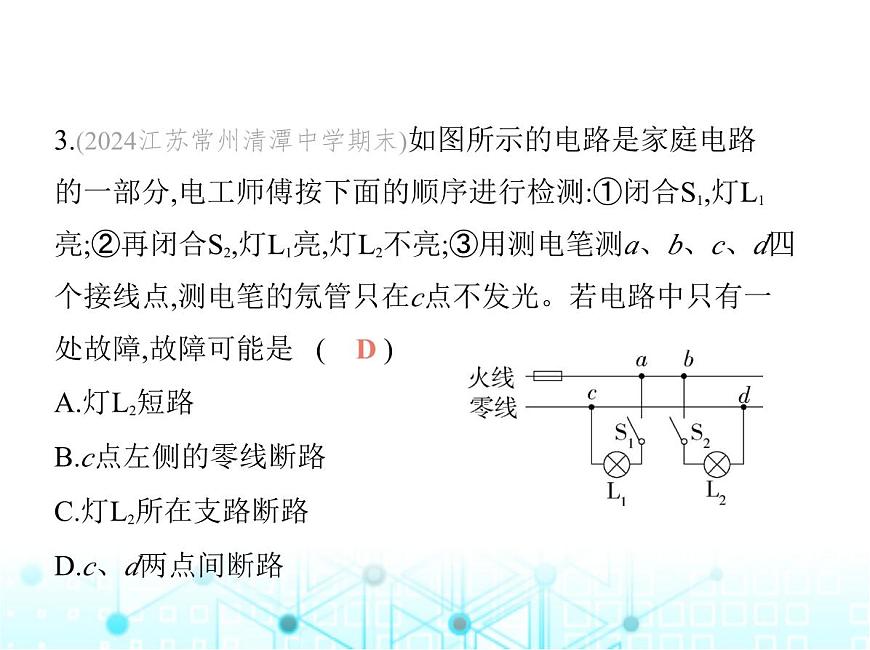

3.(2024江蘇常州清潭中學期末)如圖所示的電路是家庭電路 的一部分,電工師傅按下面的順序進行檢測:①閉合S1,燈L1 亮;②再閉合S2,燈L1亮,燈L2不亮;③用測電筆測a、b、c、d四 個接線點,測電筆的氖管只在c點不發光。若電路中只有一 處故障,故障可能是?(　????)?
A.燈L2短路B.c點左側的零線斷路C.燈L2所在支路斷路D.c、d兩點間斷路
解析　閉合S1,燈L1亮,電路中有電流,說明燈L1所在支路為通 路;再閉合S2,燈L2不亮,燈L1亮;若燈L2短路,電路的電流會很 大,保險絲將燒斷,燈泡L1也不會發光,說明電路存在斷路;用 測電筆測a、b、c、d四個接線點,在a、b、d三點時測電筆 的氖管發光,說明這三點與火線之間是接通的,則L2沒有斷 路;測電筆的氖管只在c點不發光,說明c點與d點之間是斷開 的,所以故障是c、d兩點間斷路。
4.(跨學科·物理學與日常生活)(2024江蘇海安期末)如圖所示是小明設計的照明電路。各元件安裝完畢后,閉合開關S,電燈不亮,用測電筆分別測試a、b、c、d點時,a點氖管不發光,b、c、d點氖管都發光,由此可知　? ???兩點間出現斷路。小明又把一小射燈(正常工作時的電壓為20 V,電流為0.2 A),直接接入家庭電路后,剛通電,小射燈立刻就燒壞了,經檢查,發現還有一個配件忘記安裝,該配件是一個阻值為　　????Ω的定值電阻,需要與小射燈　　????聯使其正常工作。
解析　當測電筆分別測試b、c、d點時,測電筆的氖管都發 光,說明b、c、d點都與火線相連,a點氖管不發光,a與火線不 相連,說明a、b間斷路;配件(定值電阻)與小射燈串聯后使其 正常工作,則I燈=I配=0.2 A,U配=U-U燈=220 V-20 V=200 V,由歐 姆定律可得R配=?=?=1 000 Ω。
5.(2023廣東深圳期末)小杰用測電筆測試如圖所示的某家庭 電路中的輸電線時,只有接觸中間那條電線a時測電筆的氖 管發光。據此,請你按照安全用電的原則將圖中的電燈、開 關(用來控制電燈)和三線插座、保險絲(用來保護三線插座) 接入家庭電路中,使它們能正常工作。
