蘇科版初中九年級物理專項素養綜合練(一)杠桿的動態分析與計算課件

這是一份蘇科版初中九年級物理專項素養綜合練(一)杠桿的動態分析與計算課件，共30頁。

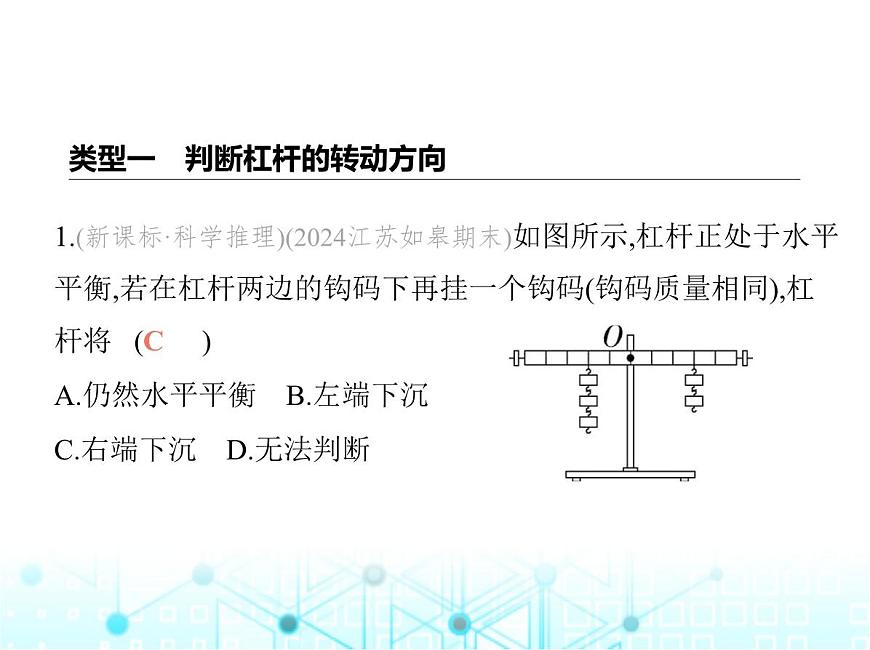

1.(新課標·科學推理)(2024江蘇如皋期末)如圖所示,杠桿正處于水平平衡,若在杠桿兩邊的鉤碼下再掛一個鉤碼(鉤碼質量相同),杠桿將?(　????)A.仍然水平平衡????B.左端下沉C.右端下沉????D.無法判斷
類型一　判斷杠桿的轉動方向

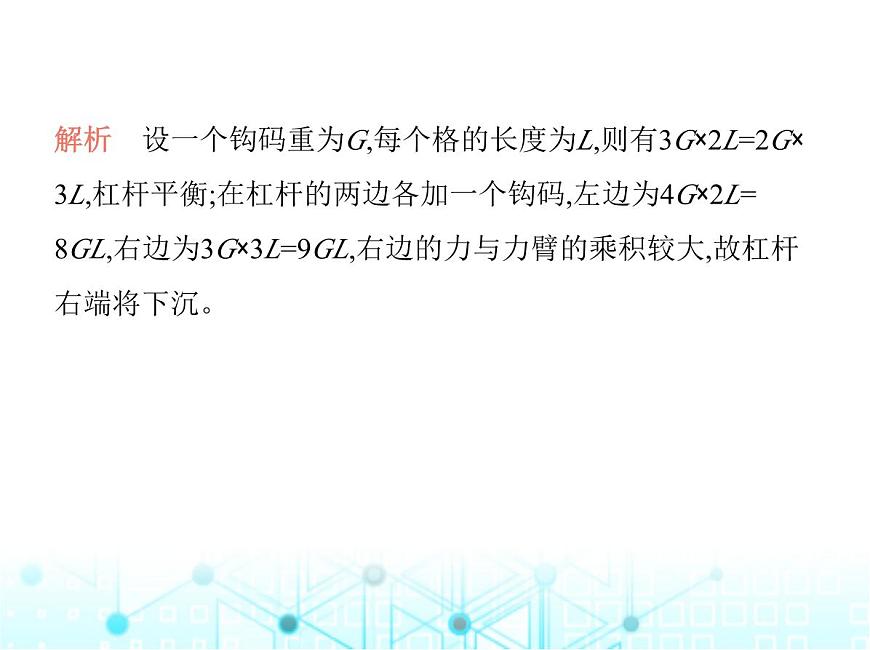

解析　設一個鉤碼重為G,每個格的長度為L(zhǎng),則有3G×2L=2G×3L,杠桿平衡;在杠桿的兩邊各加一個鉤碼,左邊為4G×2L=8GL,右邊為3G×3L=9GL,右邊的力與力臂的乘積較大,故杠桿 右端將下沉。

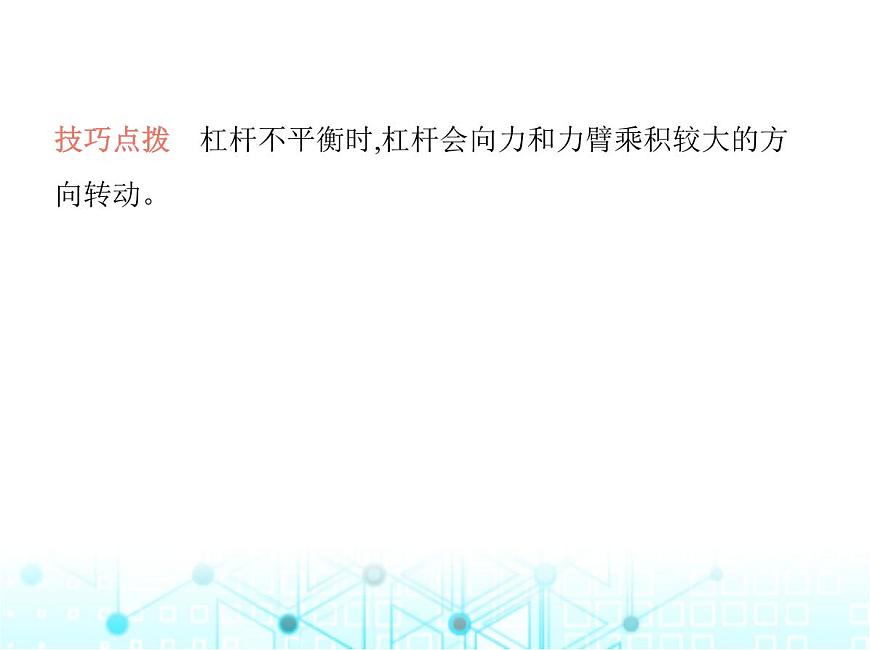

技巧點撥　杠桿不平衡時,杠桿會向力和力臂乘積較大的方 向轉動。

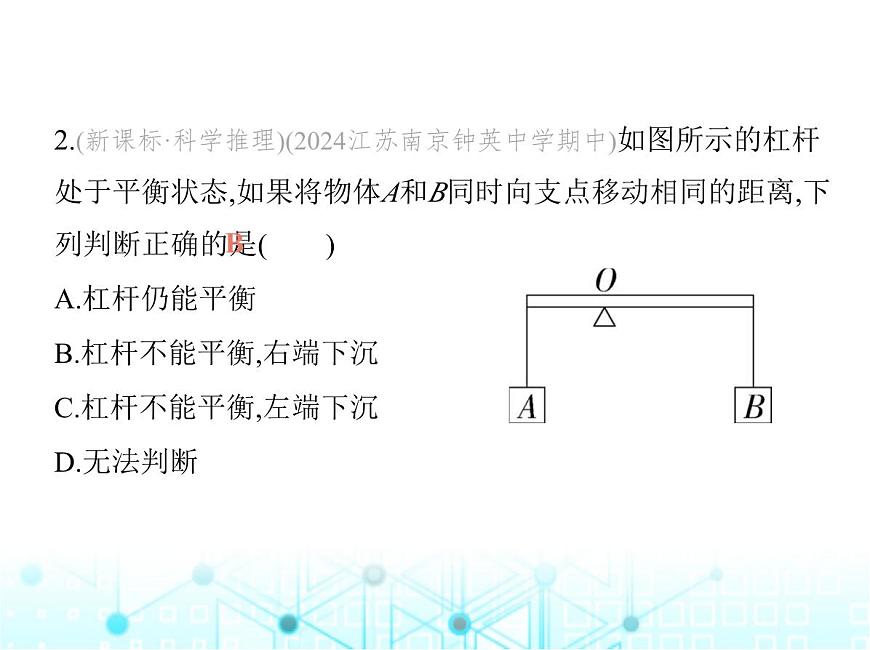

2.(新課標·科學推理)(2024江蘇南京鐘英中學期中)如圖所示的杠桿處于平衡狀態,如果將物體A和B同時向支點移動相同的距離,下列判斷正確的是(　????)A.杠桿仍能平衡B.杠桿不能平衡,右端下沉C.杠桿不能平衡,左端下沉D.無法判斷

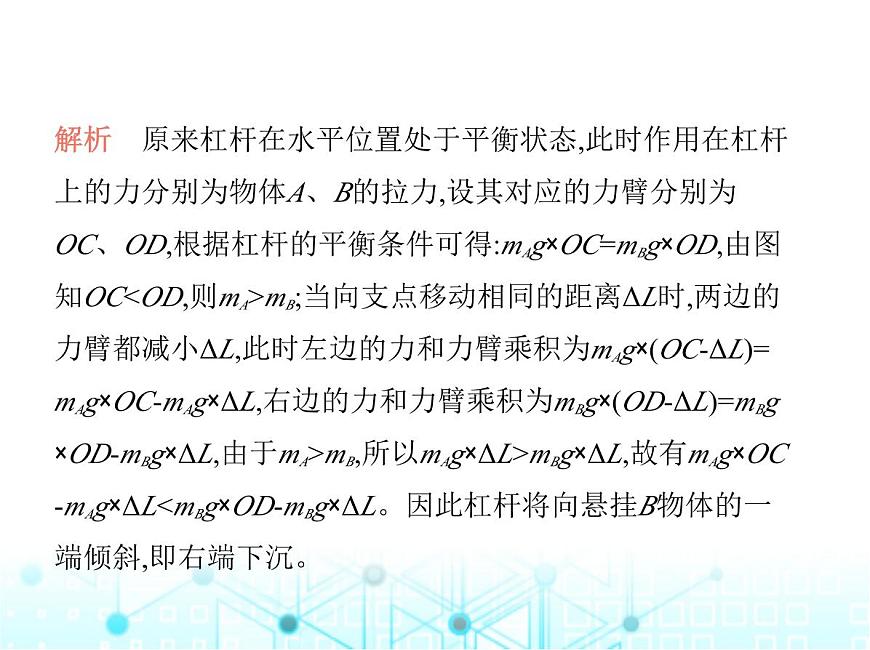

解析　原來杠桿在水平位置處于平衡狀態,此時作用在杠桿 上的力分別為物體A、B的拉力,設其對應的力臂分別為 OC、OD,根據杠桿的平衡條件可得:mAg×OC=mBg×OD,由圖 知OCmB;當向支點移動相同的距離ΔL時,兩邊的 力臂都減小ΔL,此時左邊的力和力臂乘積為mAg×(OC-ΔL)= mAg×OC-mAg×ΔL,右邊的力和力臂乘積為mBg×(OD-ΔL)=mBg ×OD-mBg×ΔL,由于mA>mB,所以mAg×ΔL>mBg×ΔL,故有mAg×OC -mAg×ΔL0),則有mAgL1
