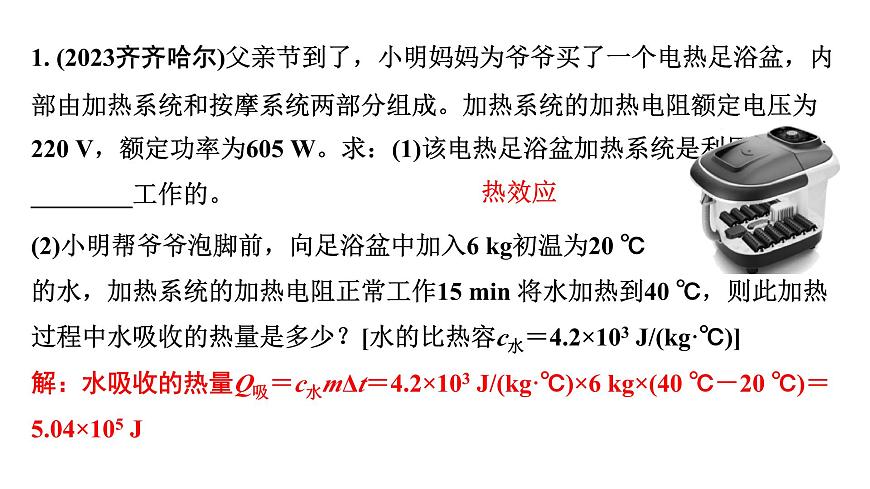

1. (2023齊齊哈爾)父親節到了，小明媽媽為爺爺買了一個電熱足浴盆，內部由加熱系統和按摩系統兩部分組成。加熱系統的加熱電阻額定電壓為220 V，額定功率為605 W。求：(1)該電熱足浴盆加熱系統是利用電流的________工作的。
(2)小明幫爺爺泡腳前，向足浴盆中加入6 kg初溫為20 ℃的水，加熱系統的加熱電阻正常工作15 min 將水加熱到40 ℃，則此加熱過程中水吸收的熱量是多少？[水的比熱容c水＝4.2×103 J/(kg·℃)]
解：水吸收的熱量Q吸＝c水mΔt＝4.2×103 J/(kg·℃)×6 kg×(40 ℃－20 ℃)＝5.04×105 J
(3)加熱系統的加熱電阻正常工作15 min消耗的電能是多少？
解：加熱系統的加熱電阻正常工作15 min消耗的電能W＝Pt＝605 W×15×60 s＝5.445×105 J
(4)當小明家的實際電壓是200 V時，加熱電阻工作的實際電功率是多少？(忽略溫度對電阻的影響)

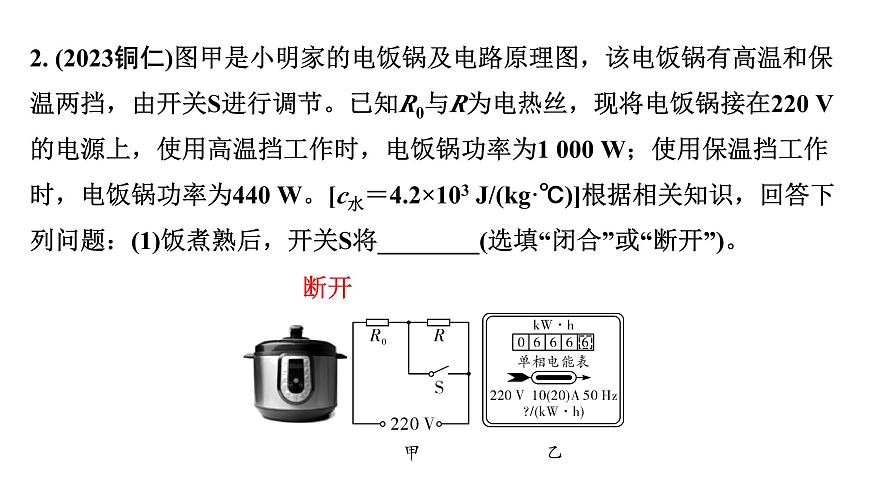

2. (2023銅仁)圖甲是小明家的電飯鍋及電路原理圖，該電飯鍋有高溫和保溫兩擋，由開關S進行調節。已知R0與R為電熱絲，現將電飯鍋接在220 V的電源上，使用高溫擋工作時，電飯鍋功率為1 000 W；使用保溫擋工作時，電飯鍋功率為440 W。[c水＝4.2×103 J/(kg·℃)]根據相關知識，回答下列問題：(1)飯煮熟后，開關S將________(選填“閉合”或“斷開”)。

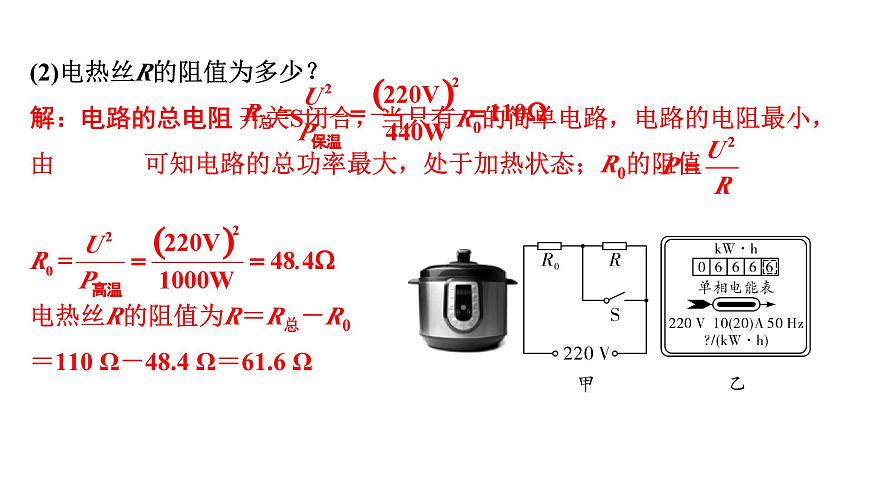

(2)電熱絲R的阻值為多少？

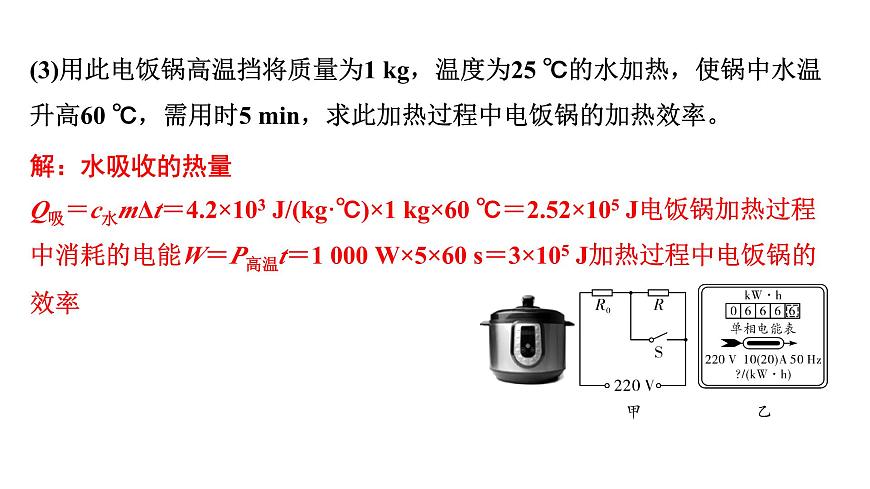

(3)用此電飯鍋高溫擋將質量為1 kg，溫度為25 ℃的水加熱，使鍋中水溫升高60 ℃，需用時5 min，求此加熱過程中電飯鍋的加熱效率。

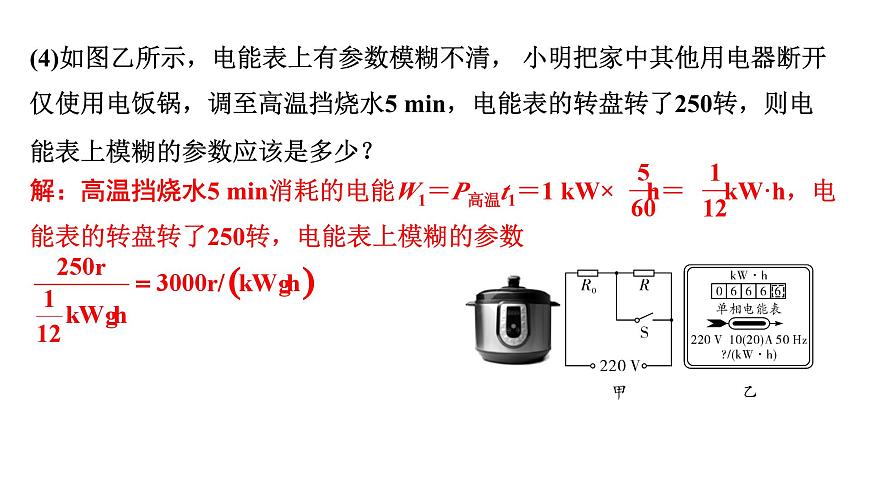

(4)如圖乙所示，電能表上有參數模糊不清， 小明把家中其他用電器斷開僅使用電飯鍋，調至高溫擋燒水5 min，電能表的轉盤轉了250轉，則電能表上模糊的參數應該是多少？

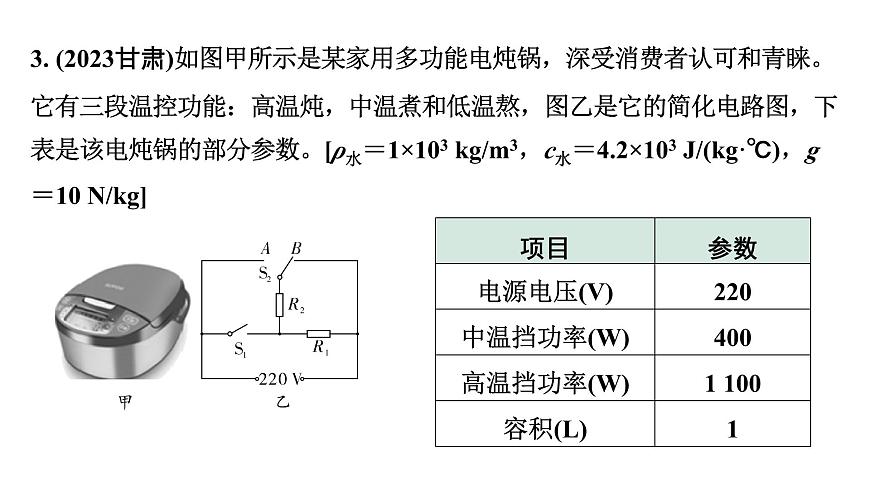

3. (2023甘肅)如圖甲所示是某家用多功能電燉鍋，深受消費者認可和青睞。它有三段溫控功能：高溫燉，中溫煮和低溫熬，圖乙是它的簡化電路圖，下表是該電燉鍋的部分參數。[ρ水＝1×103 kg/m3，c水＝4.2×103 J/(kg·℃)，g＝10 N/kg]
(1)開關S1、S2處于什么狀態，電燉鍋為低溫擋，說明判斷依據；
(2)求R1、R2的阻值；
(3)在標準大氣壓下，使用高溫擋將初溫是12 ℃的一鍋水燒開，若電燉鍋高溫擋加熱效率為80% ，求燒開一鍋水需要的時間。
4. (2019天津改編)若架設在兩地之間的輸電線發生了短路，如何方便快捷地確定短路的位置？針對這一實際問題，某物理興趣小組模擬真實情景，運用“建?！彼枷脒M行了研究：用兩條足夠長的電阻絲模擬輸電線(每條電阻絲單位長度阻值為r)，將導線連在電阻絲A處模擬輸電線短路，如圖甲所示。他們把一個電源(電壓恒為U0)、一個定值電阻(阻值為R0)和一塊電壓表用導線連接起來裝入一個盒內，并引出兩根導線到盒外，制成檢測盒，如圖乙所示。檢測時將盒外的兩根導線分別與模擬輸電線B端的兩接線柱相連，從而構成檢測電路。通過讀取盒內電壓表示數，經過計算得知短路處到B端的距離。
請你解答如下問題：(1)在圖乙所示的檢測盒內畫出元件連接情況的電路圖；
(2)根據你設計的檢測電路，推導出AB間距離L與電壓表示數U的關系式。
5. 小紅為自己家面積為4 m2，高為2.5 m浴室的燈暖型浴霸(一種取暖用的電器)設計了一個可自動控制溫度的裝置。如圖甲所示，控制電路電壓U1恒為12 V，繼電器線圈的電阻忽略不計，定值電阻R1為60 Ω，熱敏電阻R2的阻值隨溫度變化的圖像如圖乙所示；工作電路額定電壓U2為220 V，安裝兩只標有“220 V　275 W”的燈泡。閉合開關S，當繼電器線圈中的電流大于或等于50 mA時，繼電器的銜鐵被吸合，工作電路斷開。
(1)工作電路工作時，A端應與________(選填“B”或“C”)端相連接。
(2)浴霸正常工作時通過燈泡的電流是多少A？浴室里控制的溫度t0為多高？
