2024浙江中考物理二輪重點專題研究 微專題 動態電路分析（課件）

這是一份2024浙江中考物理二輪重點專題研究 微專題 動態電路分析（課件），共20頁。PPT課件主要包含了重難點突破，補充命題點，電路或R1或R2，電源L或R，I1＋I(xiàn)2，電路中的電流等內容，歡迎下載使用。
滑片移動引起的動態電路分析

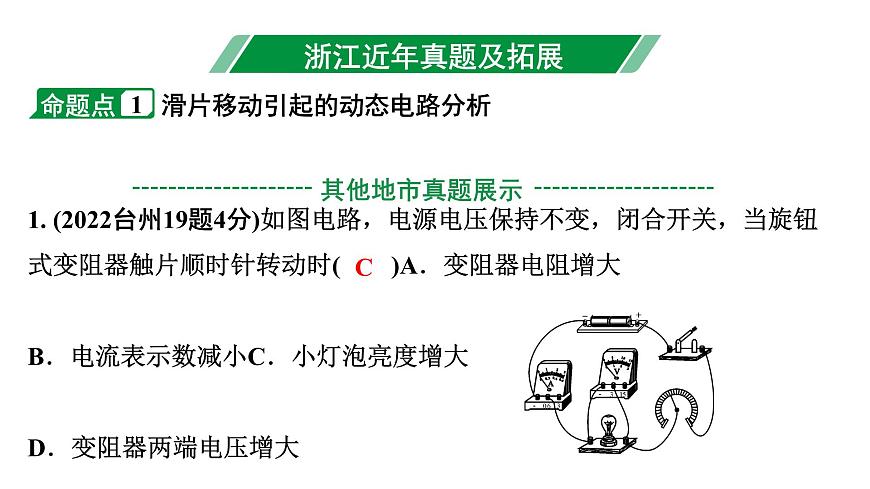

1. (2022臺州19題4分)如圖電路，電源電壓保持不變，閉合開關，當旋鈕式變阻器觸片順時針轉動時(　　)A．變阻器電阻增大　　　B．電流表示數減小C．小燈泡亮度增大 D．變阻器兩端電壓增大

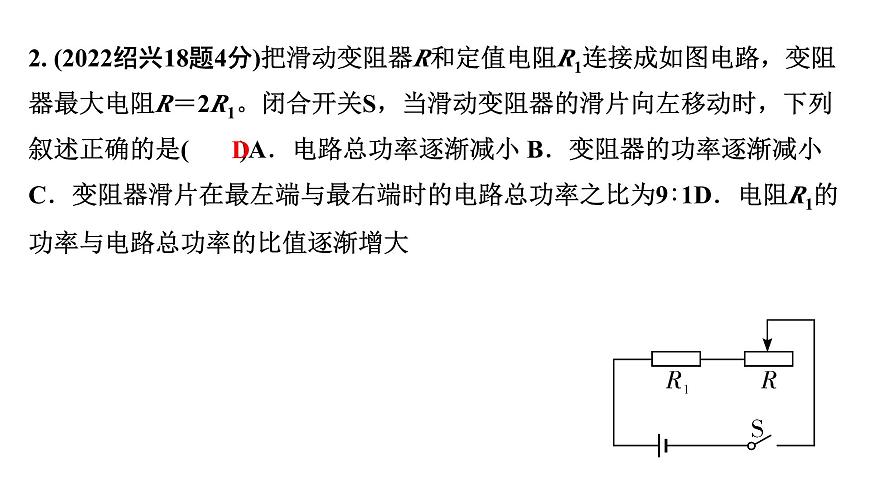

2. (2022紹興18題4分)把滑動變阻器R和定值電阻R1連接成如圖電路，變阻器最大電阻R＝2R1。閉合開關S，當滑動變阻器的滑片向左移動時，下列敘述正確的是(　　)A．電路總功率逐漸減小 B．變阻器的功率逐漸減小 C．變阻器滑片在最左端與最右端時的電路總功率之比為9∶1D．電阻R1的功率與電路總功率的比值逐漸增大

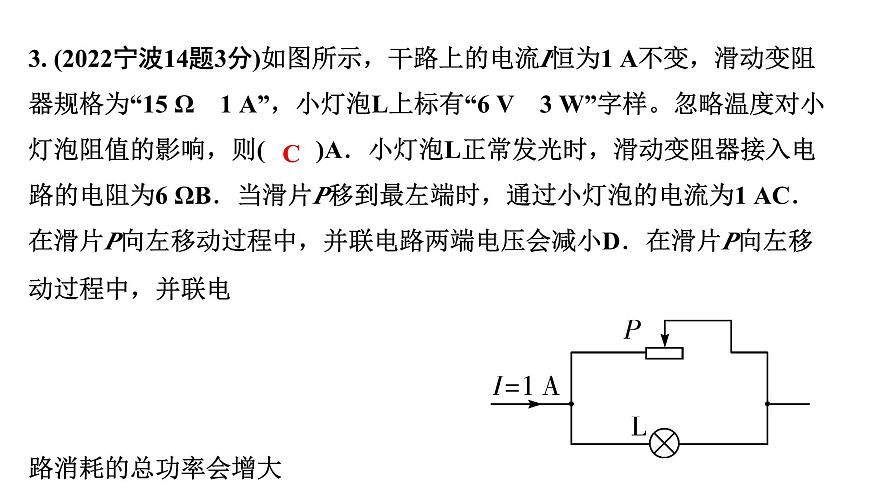

3. (2022寧波14題3分)如圖所示，干路上的電流I恒為1 A不變，滑動變阻器規格為“15 Ω　1 A”，小燈泡L上標有“6 V　3 W”字樣。忽略溫度對小燈泡阻值的影響，則(　　)A．小燈泡L正常發光時，滑動變阻器接入電路的電阻為6 ΩB．當滑片P移到最左端時，通過小燈泡的電流為1 AC．在滑片P向左移動過程中，并聯電路兩端電壓會減小D．在滑片P向左移動過程中，并聯電路消耗的總功率會增大
可變電阻引起的動態電路分析

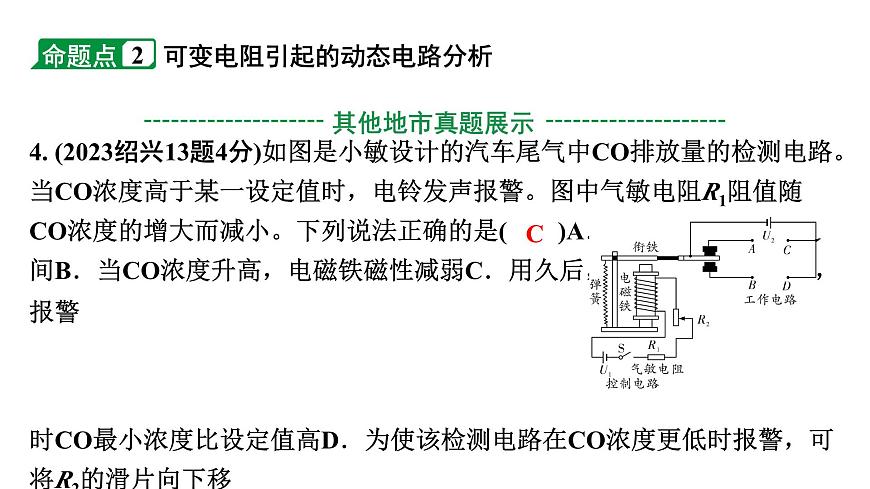

4. (2023紹興13題4分)如圖是小敏設計的汽車尾氣中CO排放量的檢測電路。當CO濃度高于某一設定值時，電鈴發聲報警。圖中氣敏電阻R1阻值隨CO濃度的增大而減小。下列說法正確的是(　　)A．電鈴應接在A和C之間B．當CO濃度升高，電磁鐵磁性減弱C．用久后，電源電壓U1會減小，報警時CO最小濃度比設定值高D．為使該檢測電路在CO濃度更低時報警，可將R2的滑片向下移

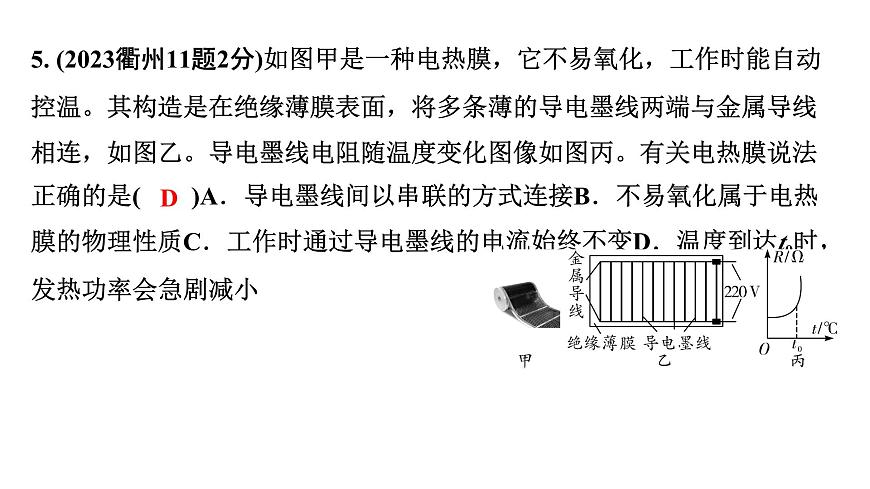

5. (2023衢州11題2分)如圖甲是一種電熱膜，它不易氧化，工作時能自動控溫。其構造是在絕緣薄膜表面，將多條薄的導電墨線兩端與金屬導線相連，如圖乙。導電墨線電阻隨溫度變化圖像如圖丙。有關電熱膜說法正確的是(　　)A．導電墨線間以串聯的方式連接B．不易氧化屬于電熱膜的物理性質C．工作時通過導電墨線的電流始終不變D．溫度到達t0時，發熱功率會急劇減小

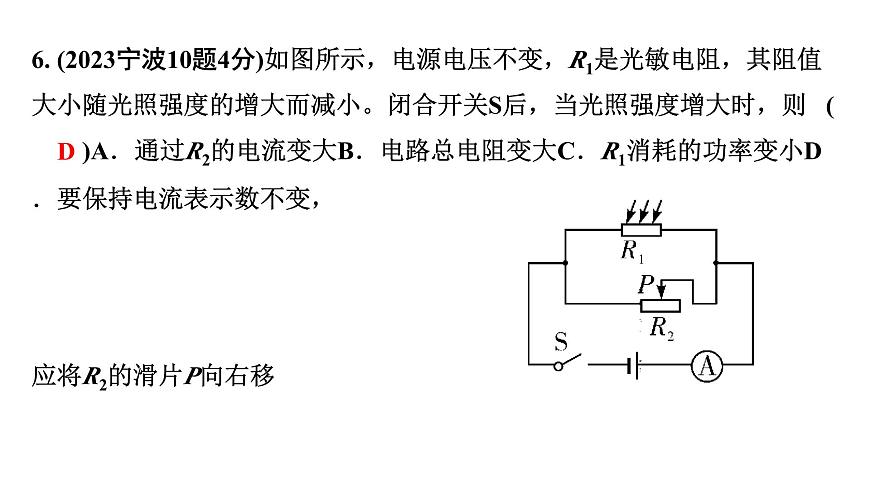

6. (2023寧波10題4分)如圖所示，電源電壓不變，R1是光敏電阻，其阻值大小隨光照強度的增大而減小。閉合開關S后，當光照強度增大時，則 (　　)A．通過R2的電流變大B．電路總電阻變大C．R1消耗的功率變小D．要保持電流表示數不變，應將R2的滑片P向右移
開關通斷引起的動態電路分析
7. (2023臺州14題4分)如圖所示電路，下列有關說法正確的是(　　)A．?dāng)嚅_S，通過L1的電流比L2大B．?dāng)嚅_S，通過L1與L2的電流一樣大C．閉合S，L1和L2都會亮D．閉合S，L2會更亮
8. (2022金華15題3分)如圖是研究并聯電路電流特點的實物圖。電源電壓保持不變，先同時閉合開關S和S1，兩燈均發光，觀察并記錄電流表示數后，斷開開關S1，此時(　　)A．甲表示數不變，乙表示數變大B．甲表示數變小，乙表示數變大C．甲表示數變大，乙表示數不變D．甲表示數變小，乙表示數不變
一、滑動變阻器引起的動態電路分析例1　 如圖，電源電壓不變，閉合開關S，當滑動變阻器R2的滑片P向左移動時，判斷相關物理量的變化情況。第一步：判斷R1與R2的連接情況。電阻R1和R2的連接方式是______。第二步：判斷電表的測量對象。電流表測量通過______________的電流，電壓表 測量____兩端的電壓，電壓表 測量________兩端的電壓。
第三步：判斷滑片移動時相關物理量的變化情況。[(1)～(4)均選填“變大”“變小”或“不變”](1)判斷電阻：滑動變阻器R2接入電路中的阻值________，電路中的總電阻________；(2)判斷電流：由歐姆定律I＝ 可知，電路中的電流________，電流表的示數________；(3)判斷電壓：由歐姆定律I＝ 得U＝IR，可知定值電阻R1兩端電壓________，電壓表 的示數________，電源電壓不變，故滑動變阻器R2兩端的電壓______，電壓表 的示數________。
(4)判斷電功率：由電功率的表達式P＝UI＝ 可知，R1消耗的電功率________，電路消耗的總功率________。(5)電壓表 與電流表 的示數的乘積________。電壓表 與電流表 示數的比值________。電壓表 與 示數的差值________。電壓表 示數變化量ΔU1與 示數變化量ΔU2的關系是ΔU1________ΔU2。(前三空選填“變大”“變小”或“不變”，最后一空選填“大于”“小于”或“等于”)
例2 　 如圖所示，電源電壓保持不變，L為小燈泡(燈絲電阻不變)，閉合開關S，滑動變阻器R的滑片P向右滑動的過程中：(1)第一步：判斷L的與R的連接情況。閉合開關后，燈泡L、滑動變阻器R的連接方式是____________。(2)第二步：判斷各電表的測量對象。電流表 測量________電流，電壓表測____________兩端的電壓。
(3)第三步：判斷滑片移動后相關物理量的變化情況?；瑒?dòng)變阻器的滑片P向右移動：①電壓表示數變化：根據并聯電路各用電器兩端電壓等于電源電壓可知，電壓表示數________(選填“變大”“變小”或“不變”)；②電流表示數變化：燈泡的阻值________(選填“變大”“變小”或“不變”)，根據I＝________可知，電流表 的示數________(選填“變大”“變小”或“不變”)；滑動變阻器R接入電路的阻值變________，根據I＝________可知，通過滑動變阻器R的電流變______；根據并聯電路電流特點I＝________可知，干路中的電流變________，電流表 的示數變________。
(1)串聯電路：滑動變阻器的串聯電路動態電路分析時，按“先電阻變化→再電路電流的變化(I＝ )→最后判斷用電器兩端電壓變化(U1＝IR1)”的思路判斷各物理量變化。(2)并聯電路：滑動變阻器的并聯電路動態電路分析時，先分析滑動變阻器所在支路的電阻、電流變化(方法同上)，再分析干路的物理量變化；變阻器所在支路的物理量變化不影響另一支路。
二、敏感電阻的動態電路分析例3　(2021長沙改編)抗疫勝利后，重新開放的湖南省博物館需要限制每天入館的人數。甲圖是小偉幫博物館設計的一個檢測入館人數的電路，電源電壓不變，力敏電阻的阻值隨壓力大小的變化情況如乙圖所示，當電壓表的示數變小時，計數器自動計數一次。閉合開關，當力敏電阻上的壓力變大時，下列說法正確的是(　　)A．力敏電阻的阻值變大B．電路中的電流變小C．電壓表的示數變小D．電路中的總功率變小，計數器自動計數一次
三、開關通斷引起的動態電路分析例4　 如圖，R為定值電阻，燈泡L的燈絲電阻不變，電源電壓U不變。若先閉合開關S1、S2，然后斷開開關S2，請回答下列問題。
