    2024浙江中考物理二輪重點專題研究 微專題 杠桿模型建構 (課件)

    展開

    這是一份2024浙江中考物理二輪重點專題研究 微專題 杠桿模型建構 (課件),共18頁。

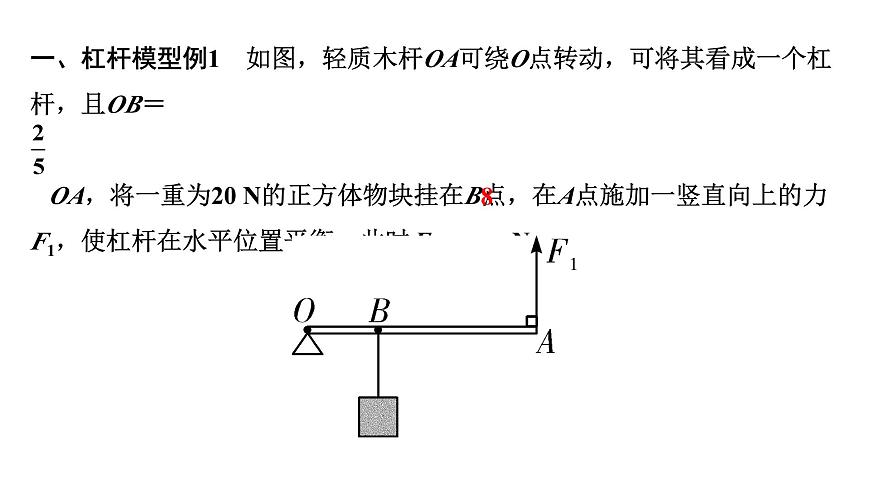

    一、杠桿模型例1 如圖,輕質木桿OA可繞O點轉動,可將其看成一個杠桿,且OB= OA,將一重為20 N的正方體物塊掛在B點,在A點施加一豎直向上的力F1,使杠桿在水平位置平衡,此時F1=____N。

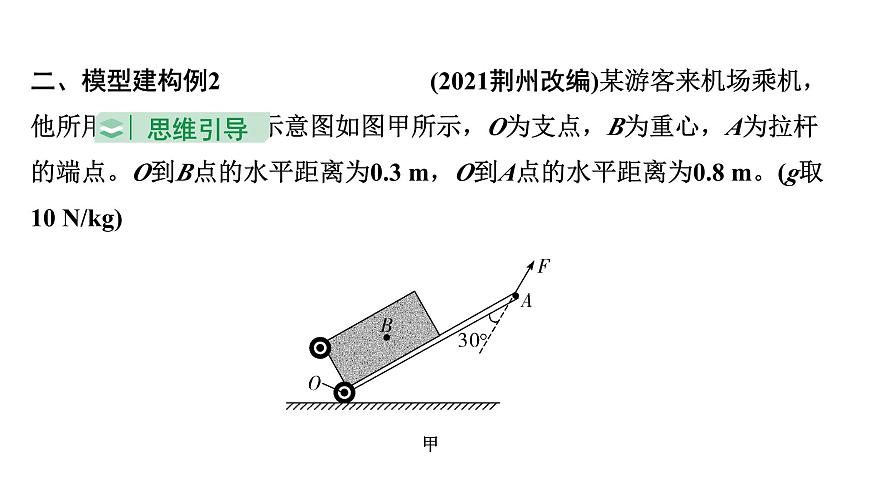

    二、模型建構例2  (2021荊州改編)某游客來機場乘機,他所用的拉桿旅行箱示意圖如圖甲所示,O為支點,B為重心,A為拉桿的端點。O到B點的水平距離為0.3 m,O到A點的水平距離為0.8 m。(g取10 N/kg)

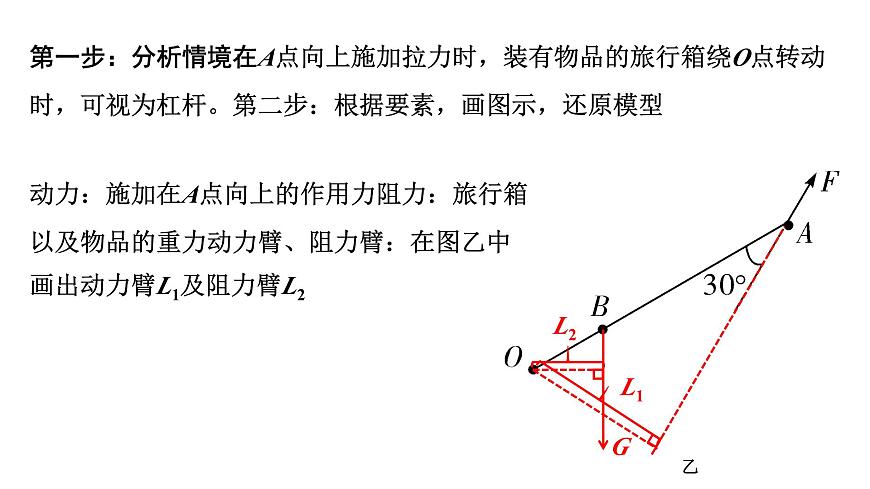

    第一步:分析情境在A點向上施加拉力時,裝有物品的旅行箱繞O點轉動時,可視為杠桿。第二步:根據要素,畫圖示,還原模型
    動力:施加在A點向上的作用力阻力:旅行箱以及物品的重力動力臂、阻力臂:在圖乙中畫出動力臂L1及阻力臂L2

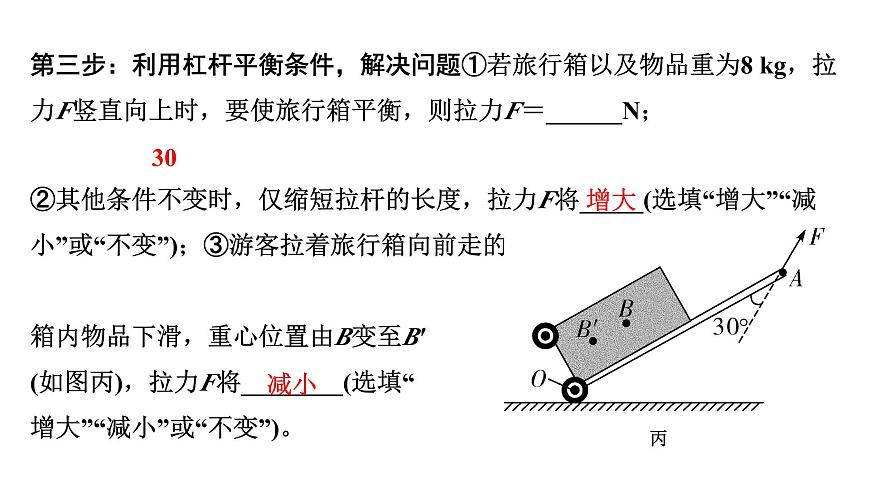

    第三步:利用杠桿平衡條件,解決問題①若旅行箱以及物品重為8 kg,拉力F豎直向上時,要使旅行箱平衡,則拉力F=______N;
    ②其他條件不變時,僅縮短拉桿的長度,拉力F將_____(選填“增大”“減小”或“不變”);③游客拉著旅行箱向前走的過程中,箱內物品下滑,重心位置由B變至B′(如圖丙),拉力F將________(選填“增大”“減小”或“不變”)。

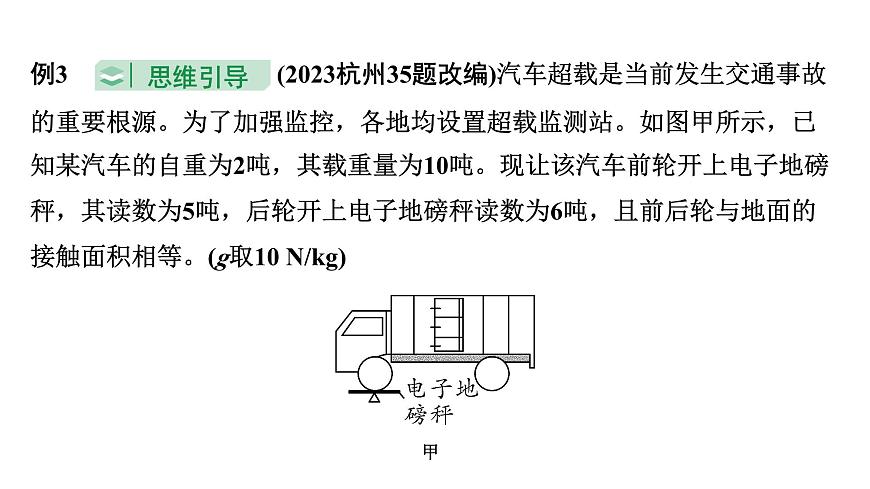

    例3  (2023杭州35題改編)汽車超載是當前發生交通事故的重要根源。為了加強監控,各地均設置超載監測站。如圖甲所示,已知某汽車的自重為2噸,其載重量為10噸?,F(xiàn)讓該汽車前輪開上電子地磅秤,其讀數為5噸,后輪開上電子地磅秤讀數為6噸,且前后輪與地面的接觸面積相等。(g取10 N/kg)
    第一步:分析情境以汽車前輪為支點,汽車可繞前輪轉動,可視為杠桿;以汽車后輪為支點,汽車可繞后輪轉動,可視為杠桿。第二步:根據要素,畫圖示,還原模型
    汽車前輪在地磅上時,以汽車后輪為支點建立杠桿模型,示意圖如圖乙;動力為F前,阻力為G,動力臂為L(zhǎng),阻力臂為L(zhǎng)1汽車后輪在地磅上時,以汽車前輪為支點建立杠桿模型,示意圖如圖丙;動力為F后,阻力為G,動力臂為L(zhǎng),阻力臂為L(zhǎng)2

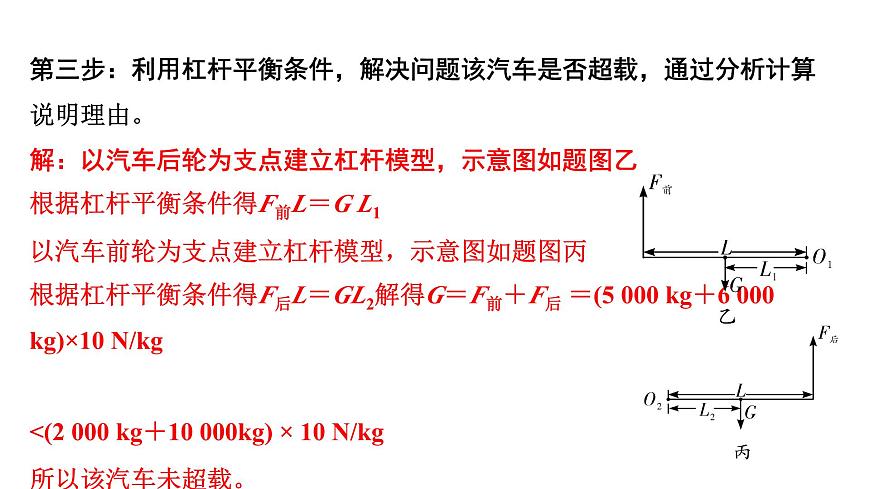

    第三步:利用杠桿平衡條件,解決問題該汽車是否超載,通過分析計算說明理由。
    解:以汽車后輪為支點建立杠桿模型,示意圖如題圖乙根據杠桿平衡條件得F前L=G L1 以汽車前輪為支點建立杠桿模型,示意圖如題圖丙根據杠桿平衡條件得F后L=GL2解得G=F前+F后 =(5 000 kg+6 000 kg)×10 N/kg
