滑片移動類(溫州2考)

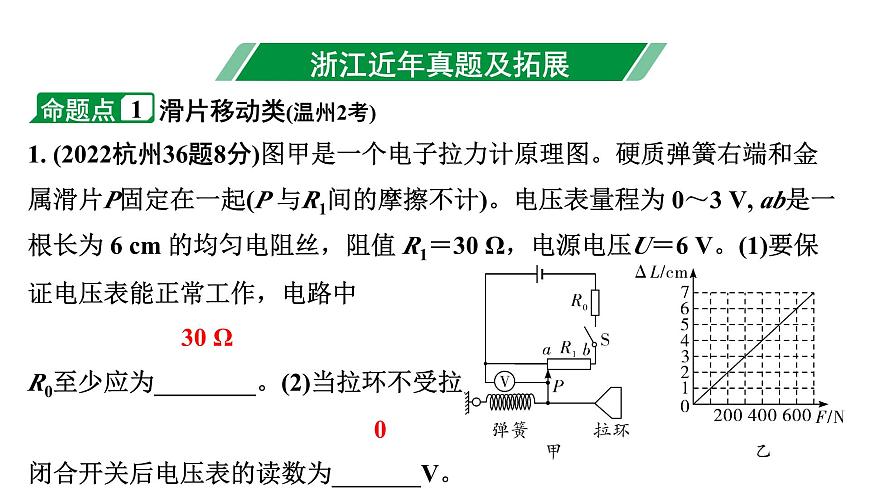

1. (2022杭州36題8分)圖甲是一個電子拉力計原理圖。硬質彈簧右端和金屬滑片P固定在一起(P 與R1間的摩擦不計)。電壓表量程為 0～3 V, ab是一根長為 6 cm 的均勻電阻絲，阻值 R1＝30 Ω，電源電壓U＝6 V。(1)要保證電壓表能正常工作，電路中R0至少應為________。(2)當拉環不受拉力時，滑片P處于a端，閉合開關后電壓表的讀數為_______V。

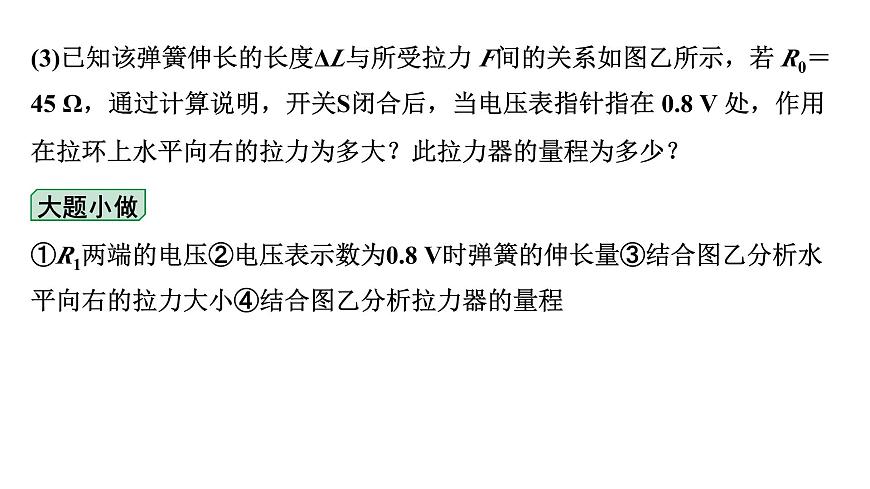

(3)已知該彈簧伸長的長度ΔL與所受拉力 F間的關系如圖乙所示，若 R0＝45 Ω，通過計算說明，開關S閉合后，當電壓表指針指在 0.8 V 處，作用在拉環上水平向右的拉力為多大？此拉力器的量程為多少？
①R1兩端的電壓②電壓表示數為0.8 V時彈簧的伸長量③結合圖乙分析水平向右的拉力大小④結合圖乙分析拉力器的量程

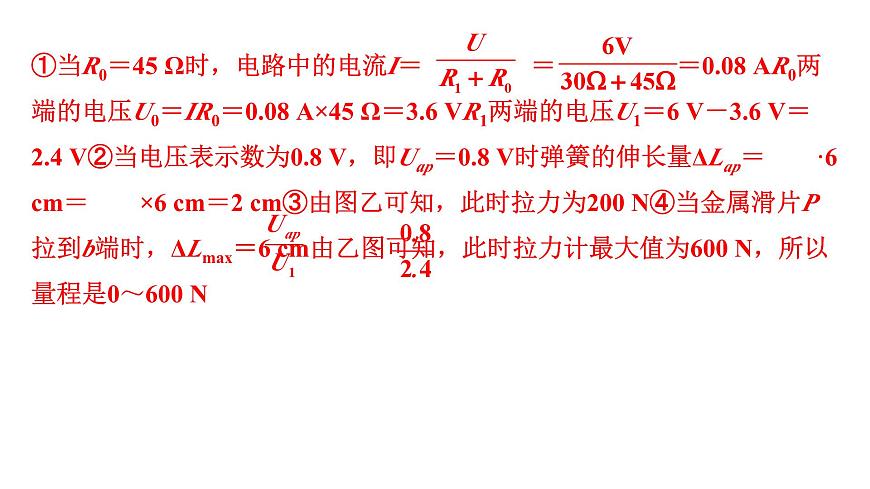

①當R0＝45 Ω時，電路中的電流I＝ ＝ ＝0.08 AR0兩端的電壓U0＝IR0＝0.08 A×45 Ω＝3.6 VR1兩端的電壓U1＝6 V－3.6 V＝2.4 V②當電壓表示數為0.8 V，即Uap＝0.8 V時彈簧的伸長量ΔLap＝ ·6 cm＝ ×6 cm＝2 cm③由圖乙可知，此時拉力為200 N④當金屬滑片P拉到b端時，ΔLmax＝6 cm由乙圖可知，此時拉力計最大值為600 N，所以量程是0～600 N

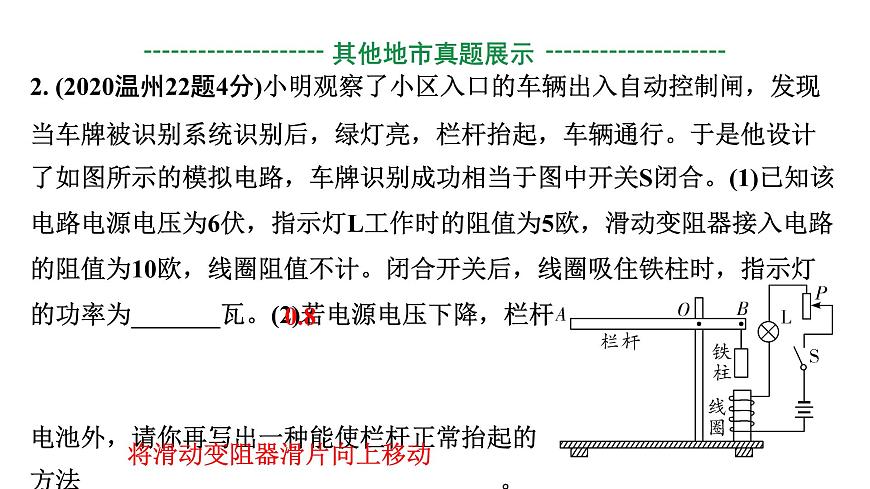

2. (2020溫州22題4分)小明觀察了小區入口的車輛出入自動控制閘，發現當車牌被識別系統識別后，綠燈亮，欄桿抬起，車輛通行。于是他設計了如圖所示的模擬電路，車牌識別成功相當于圖中開關S閉合。(1)已知該電路電源電壓為6伏，指示燈L工作時的阻值為5歐，滑動變阻器接入電路的阻值為10歐，線圈阻值不計。閉合開關后，線圈吸住鐵柱時，指示燈的功率為_______瓦。(2)若電源電壓下降，欄桿不能抬起。除了更換電池外，請你再寫出一種能使欄桿正常抬起的方法_________________________________。
將滑動變阻器滑片向上移動

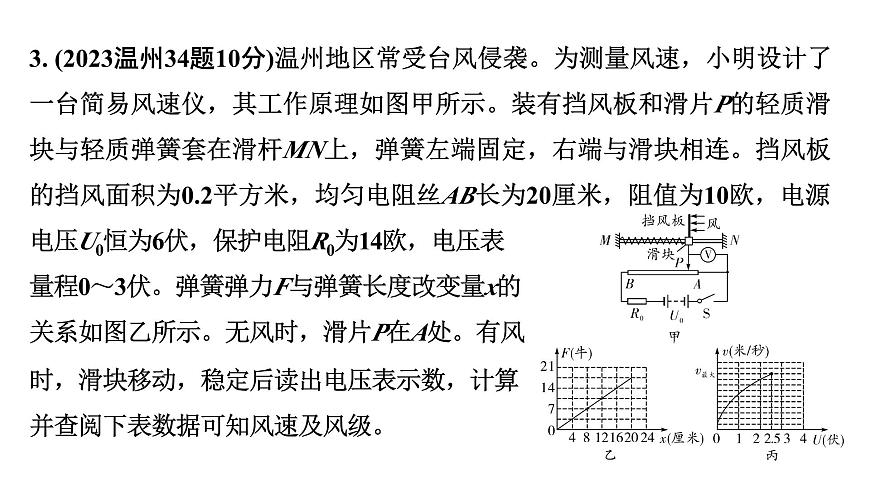

3. (2023溫州34題10分)溫州地區常受臺風侵襲。為測量風速，小明設計了一臺簡易風速儀，其工作原理如圖甲所示。裝有擋風板和滑片P的輕質滑塊與輕質彈簧套在滑桿MN上，彈簧左端固定，右端與滑塊相連。擋風板的擋風面積為0.2平方米，均勻電阻絲AB長為20厘米，阻值為10歐，電源電壓U0恒為6伏，保護電阻R0為14歐，電壓表量程0～3伏。彈簧彈力F與彈簧長度改變量x的關系如圖乙所示。無風時，滑片P在A處。有風時，滑塊移動，穩定后讀出電壓表示數，計算并查閱下表數據可知風速及風級。

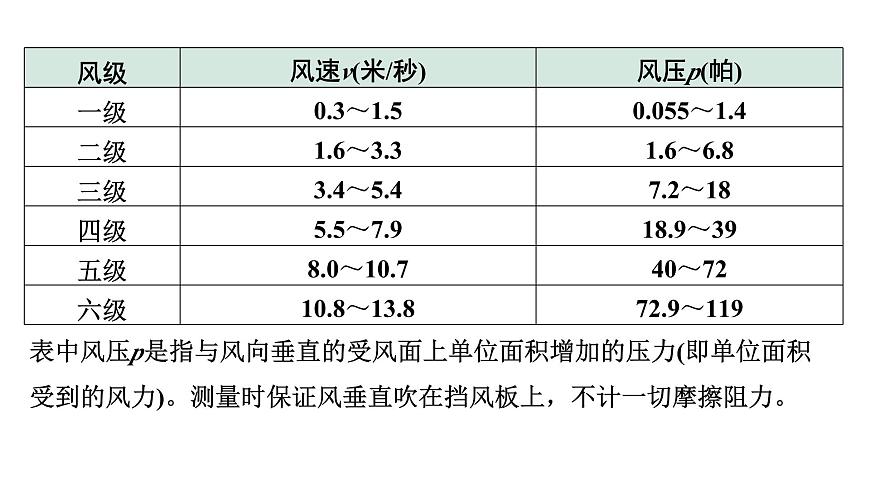

表中風壓p是指與風向垂直的受風面上單位面積增加的壓力(即單位面積受到的風力)。測量時保證風垂直吹在擋風板上，不計一切摩擦阻力。

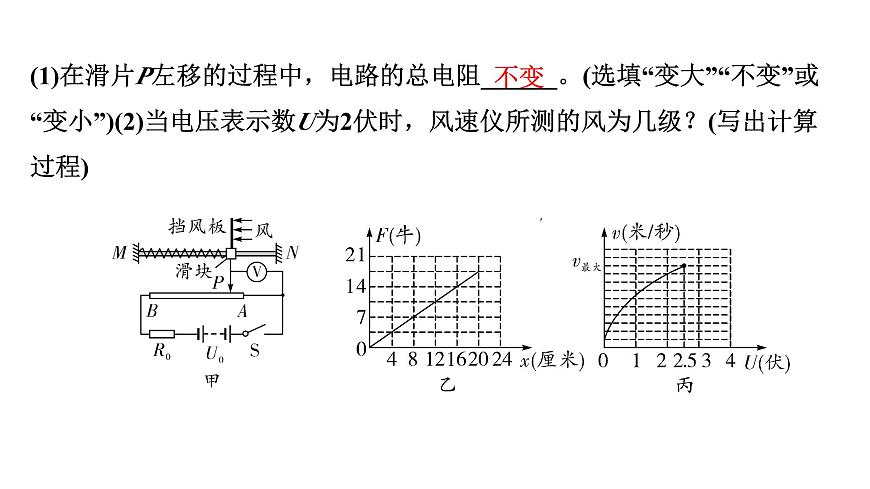

(1)在滑片P左移的過程中，電路的總電阻______。(選填“變大”“不變”或“變小”)(2)當電壓表示數U為2伏時，風速儀所測的風為幾級？(寫出計算過程)
解：I＝ ＝ ＝0.25安RAP＝ ＝ ＝8歐由串聯電路分壓原理可得 ＝得x＝16厘米由圖乙可知F＝14牛p＝ ＝ ＝70帕
(3)小明想在風速儀的電壓表上直接標出風速，查閱資料后獲知該擋風板所受的風力與風速的平方成正比。經計算，他畫出了風速v與電壓表示數U的關系曲線，如圖丙所示。后因保護電阻R0損壞，他將其換成了阻值為5歐的電阻，請你在圖丙坐標系中大致畫出更換電阻后的風速v與電壓表示數U的關系曲線，并在曲線上標出所能測量的最大風速的對應點Q。
4. (2023杭州35題6分)圖甲為熱敏電阻的R－t圖像，圖乙為用此熱敏電阻R和繼電器組成的恒溫箱的簡單溫控電路。繼電器線圈的電阻為150歐。當線圈中電流大于或等于28毫安時，繼電器的銜鐵被吸合。為繼電器線圈供電的電池的電壓為6伏，圖中“電源”是恒溫箱加熱器的電源。(1)從圖甲中可得50 ℃時熱敏電阻的阻值為_______歐。
(2)恒溫箱的加熱器應接在A、B端還是C、D端？__________(3)若恒溫箱內的溫度達到100 ℃時，通過計算分析恒溫箱加熱器是否處于工作狀態？
解：當恒溫箱溫度為100 ℃時，由題圖甲可知熱敏電阻R＝50 Ω。此時控制電路中的電流I＝ ＝ ＝0.03 A＝30 mA，大于28 mA。所以銜鐵會被吸下，恒溫箱加熱器處于不工作的狀態
(4)若在原控制電路中，串聯接入一個可變電阻，當該電阻增大時，所控制的恒溫箱內的最高溫度將________(選填“變大”“不變”或“變小”)。
5. (2022臺州33題10分)小晨以某種PTC電阻作為發熱部件，制作了一個恒溫孵化箱。圖甲是恒溫孵化箱的電路圖，R1、R2是兩個相同的PTC電阻，電源電壓220伏。圖乙為單個這種PTC電阻與溫度變化的關系圖。(1)當溫度為40 ℃時，電路中的電流為多少安？(2)恒溫孵化箱的最大發熱功率是多少瓦？
解：(1)I＝ ＝ ＝0.22 安(2)當PTC電阻最小時，電功率有最大值P＝ ＝ ＝242 瓦
(3)當溫度保持40 ℃不變時，恒溫孵化箱的產熱和散熱達到了________關系。如果僅僅從產熱方面分析，當溫度超過40 ℃時，恒溫孵化箱是怎樣自動實現溫度下降的？
平衡；溫度升高時，PTC電阻阻值變大，由P＝ 可知，電路的總功率變小，產熱減少
6. (2023溫州33題10分)某同學為學校草坪設計了一個自動注水噴淋系統，其電路設計如圖甲?？刂齐娐冯娫措妷篣1＝12伏，R0為定值電阻，RF為壓敏電阻，電磁鐵線圈電阻忽略不計；壓敏電阻RF放置于水箱底部(如圖乙)，其阻值與壓力有關，阻值隨水位變化關系如表。工作電路包括注水系統和噴淋系統，其電源電壓U2＝220伏；圓柱體水箱底面積S＝0.4米2.當水箱內的水位上升到2米時，通過電磁鐵線圈的電流Ia＝0.1安，銜鐵恰好被吸下，注水系統停止工作，此時電流表示數I1＝1安；當水位下降到1米時，銜鐵恰好被拉起，注水系統開始給水箱注水，此時電流表示數I2＝2安。
(1)當水箱內水位達到2米時，控制電路中壓敏電阻RF的功率為________瓦。(2)當水箱內水位下降到1米時，通過電磁鐵線圈的電流Ib為多少安？
解：當水箱中水位為2米時，控制電路電流Ia＝0.1 安，RF1＝60 歐，此時R總1＝ ＝ ＝120歐則R0＝R總1－ ＝120歐－60歐＝60歐當水箱中水位為1米時， ＝90歐，R總2＝R0＋ ＝60歐＋90歐＝150歐Ib＝ ＝ ＝0.08安
(3)已知噴淋系統一直給草坪噴水，每秒鐘噴水恒為0.001米3；注水系統工作時，每秒鐘給水箱注水恒為0.005米3.求相鄰兩次開始給水箱注水的這段時間內，工作電路消耗的電能。①注水所需時間②水位從2米下降到1米，需要的時間③注水系統與噴淋系統同時工作時，工作電路電流做的功④噴淋系統單獨工作時，工作電路電流做功⑤工作電路消耗的電能
