2024遼寧中考物理二輪重點專題研究 微專題 動態電路——電路圖結合圖像類相關計算（課件）

這是一份2024遼寧中考物理二輪重點專題研究 微專題 動態電路——電路圖結合圖像類相關計算（課件），共17頁。PPT課件主要包含了重難點突破，電路圖結合圖像類計算，BCD，ACD等內容，歡迎下載使用。

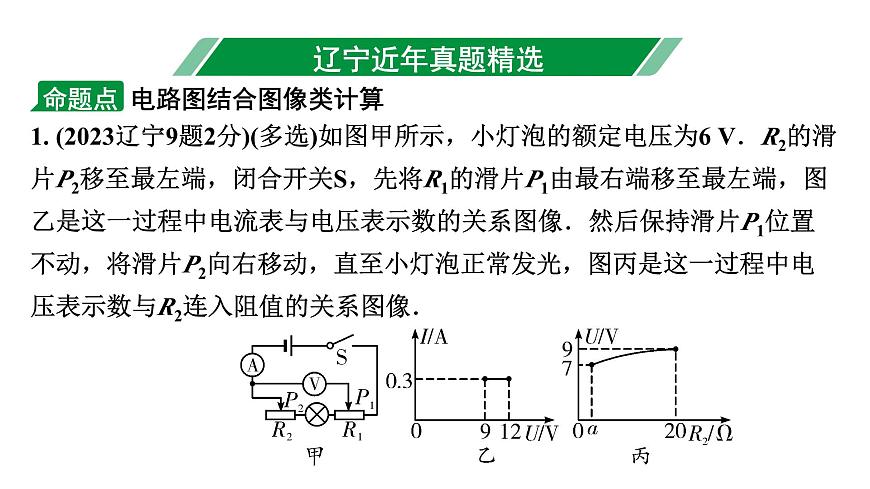

1. (2023遼寧9題2分)(多選)如圖甲所示，小燈泡的額定電壓為6 V．R2的滑片P2移至最左端，閉合開關S，先將R1的滑片P1由最右端移至最左端，圖乙是這一過程中電流表與電壓表示數的關系圖像．然后保持滑片P1位置不動，將滑片P2向右移動，直至小燈泡正常發光，圖丙是這一過程中電壓表示數與R2連入阻值的關系圖像．

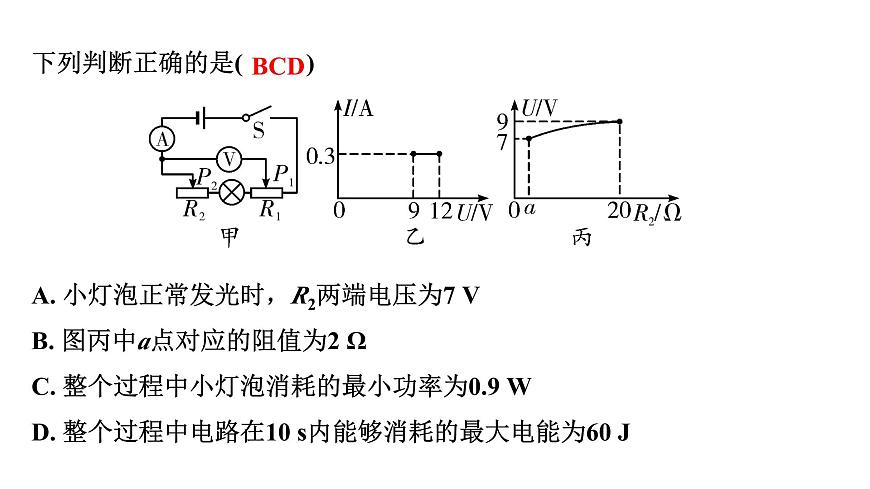

下列判斷正確的是( 　　)
A. 小燈泡正常發光時，R2兩端電壓為7 VB. 圖丙中a點對應的阻值為2 ΩC. 整個過程中小燈泡消耗的最小功率為0.9 WD. 整個過程中電路在10 s內能夠消耗的最大電能為60 J

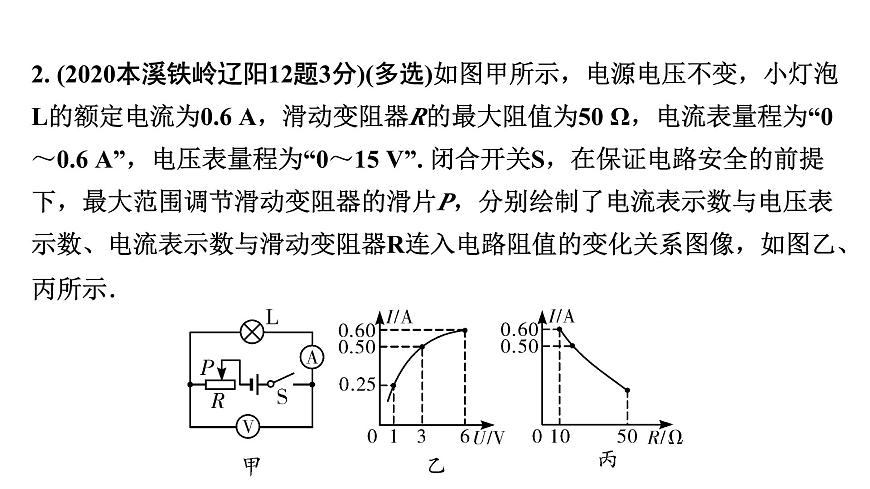

2. (2020本溪鐵嶺遼陽12題3分)(多選)如圖甲所示，電源電壓不變，小燈泡L的額定電流為0.6 A，滑動變阻器R的最大阻值為50 Ω，電流表量程為“0～0.6 A”，電壓表量程為“0～15 V”. 閉合開關S，在保證電路安全的前提下，最大范圍調節滑動變阻器的滑片P，分別繪制了電流表示數與電壓表示數、電流表示數與滑動變阻器R連入電路阻值的變化關系圖像，如圖乙、丙所示．

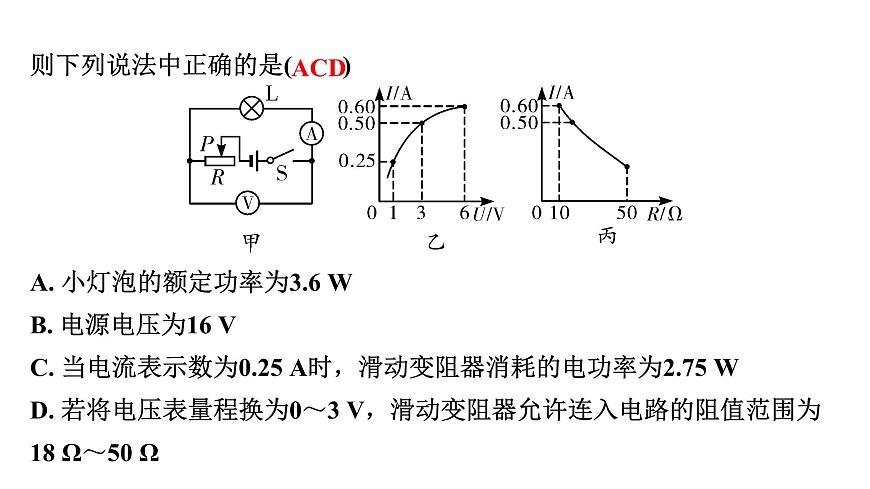

則下列說法中正確的是(　　)
A. 小燈泡的額定功率為3.6 WB. 電源電壓為16 VC. 當電流表示數為0.25 A時，滑動變阻器消耗的電功率為2.75 WD. 若將電壓表量程換為0～3 V，滑動變阻器允許連入電路的阻值范圍為18 Ω～50 Ω

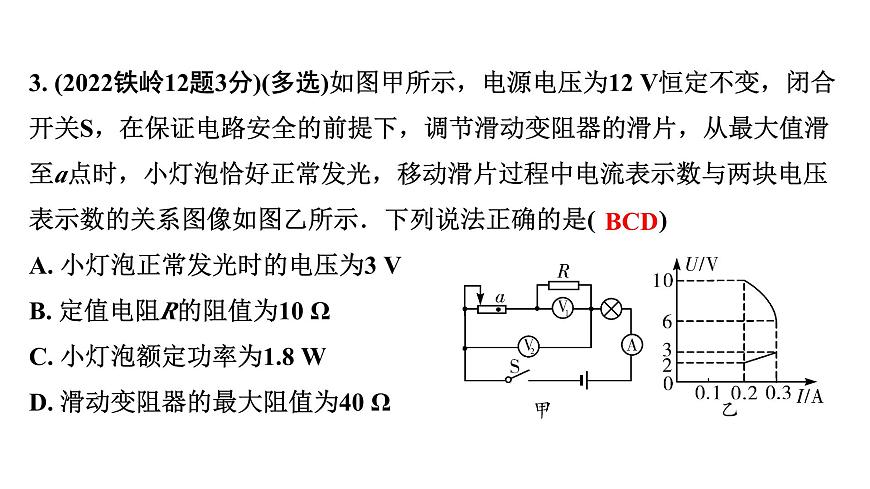

3. (2022鐵嶺12題3分)(多選)如圖甲所示，電源電壓為12 V恒定不變，閉合開關S，在保證電路安全的前提下，調節滑動變阻器的滑片，從最大值滑至a點時，小燈泡恰好正常發光，移動滑片過程中電流表示數與兩塊電壓表示數的關系圖像如圖乙所示．下列說法正確的是( 　　)A. 小燈泡正常發光時的電壓為3 VB. 定值電阻R的阻值為10 ΩC. 小燈泡額定功率為1.8 WD. 滑動變阻器的最大阻值為40 Ω
A. 電源電壓為5 VB. 小燈泡的額定功率為2 WC. 整個電路的最小功率為0.9 WD. 滑片在a點時，小燈泡與滑動變阻器的功率之比為5∶1

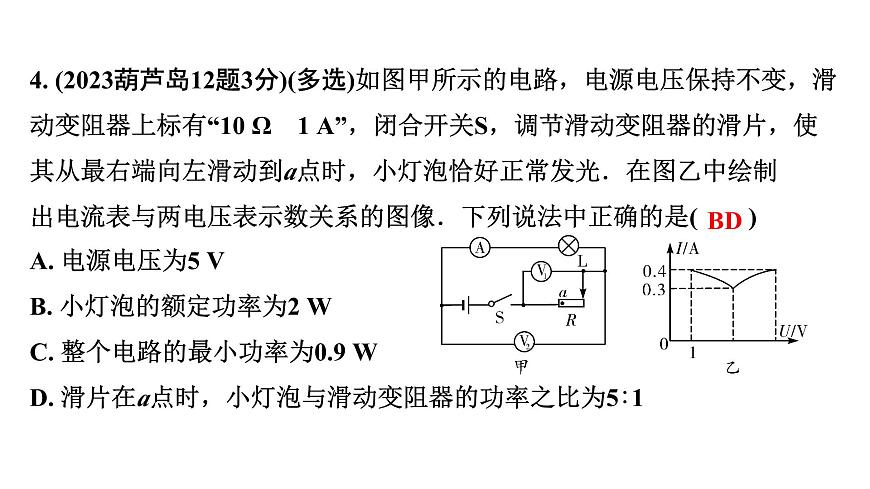

4. (2023葫蘆島12題3分)(多選)如圖甲所示的電路，電源電壓保持不變，滑動變阻器上標有“10 Ω　1 A”，閉合開關S，調節滑動變阻器的滑片，使其從最右端向左滑動到a點時，小燈泡恰好正常發光．在圖乙中繪制出電流表與兩電壓表示數關系的圖像．下列說法中正確的是(　　)
5. (2022本溪21題3分)如圖甲所示的電路中，燈泡的額定電壓為4 V，電動機線圈的阻值為4 Ω，圖乙是燈泡電流與電壓關系的圖像．閉合開關S，斷開S1、S2，將滑動變阻器的滑片移至某一位置時，電流表的示數為0.4 A，電壓表的示數為2 V，則電源電壓為____V．保持滑片的位置不變，再閉合開關S1、S2，電流表的示數為0.6 A，此時電動機正常工作，它的額定功率為____W，電動機線圈1 min產生的熱量為____J.
例1　(2023撫順本溪遼陽改編)如圖甲所示電路，電流表 的量程為0～3 A， 的量程為0～0.6 A, 閉合開關S，電壓表 的示數為12 V，小燈泡正常發光．在電路安全的情況下最大范圍調節滑動變阻器R的滑片，電流表 示數與滑動變阻器R連入的阻值的關系圖像如圖乙所示．求：(1)小燈泡的額定功率； (2)滑動變阻器R連入電路的最小阻值；(3)當滑動變阻器滑片置于中點時，電流表 的示數．
電路圖結合圖像類動態電路計算
解：(1)由圖甲可知，開關S閉合時，燈泡和滑動變阻器并聯，電壓表測小燈泡兩端即電源電壓為12 V，電流表 測干路電流，電流表 測通過滑動變阻器的電流，在電路安全情況下調節滑動變阻器滑片，小燈泡電流不變，小燈泡兩端電壓為12 V，正常發光；由圖乙知，滑動變阻器阻值調到最小值時，干路電流為I＝1.8 A，此時電流表 達最大量程為0.6 A，可求得通過燈泡的電流為I1＝I－I2＝1.8 A－0.6 A＝1.2 A，小燈泡的額定功率為P＝UI1＝12 V×1.2 A＝14.4 W
(2)滑動變阻器阻值調到最小值時，電流表 的最大量程為0.6 A，滑動變阻器R的最小值阻為
(3)由圖乙知，滑動變阻器阻值調到最大值時，干路電流最小為I′＝1.4 A，通過小燈泡的電流為1.2 A，可求得此時通過滑動變阻器的電流為I3＝I′－I1＝1.4 A－1.2 A＝0.2 A滑動變阻器最大阻值為滑動變阻器的滑片置于中點時，接入阻值為通過滑動變阻器的電流為 ，電流表 的示數為兩支路電流之和I″＝I1＋I(xiàn)中＝1.2 A＋0.4 A＝1.6 A
①分析圖像乙，再結合小燈泡的額定電流確定滑動變阻器阻值最大時通過滑動變阻器的電流；②利用 計算出滑動變阻器的最大阻值；③根據最大阻值確定位于中點位置時滑動變阻器接入的電阻，結合電源電壓求出通過滑動變阻器的電流；④最后根據并聯電路電流規律求出干路電流大小即電流表 的示數．
例2　如圖甲所示，小燈泡為“6 V　3 W”， 滑動變阻器為“？ Ω　2 A”．只閉合開關S1和S3，在電路安全的情況下最大范圍調節滑動變阻器的滑片，繪制了電流表示數與變阻器連入阻值關系的圖像(如圖乙)；只閉合開關S2，最大范圍調節變阻器的滑片，繪制了電流表與電壓表示數關系的圖像(如圖丙)．求：(1)電路的電源電壓；(2)只閉合開關S1和S3，變阻器連入的最大阻值； (3)只閉合開關S2時，燈泡的最小功率．
解： (1)只閉合開關S1和S3，燈泡與滑動變阻器并聯，電壓表測電源電壓；只閉合開關S2，燈泡與滑動變阻器串聯，電壓表測電源電壓，由圖丙可知電源電壓為6 V(2)只閉合開關S1和S3，燈泡正常發光，通過燈泡的電流為 ，通過滑動變阻器的最小電流為Imin＝0.74 A－0.5 A＝0.24 A，滑動變阻器連入的最大阻值為
(3)只閉合開關S2時，由圖丙可知，通過燈泡的最小電流為0.2 A，此時滑動變阻器兩端的電壓UR＝Imin′Rmax＝0.2 A×25 Ω＝5 V燈泡的最小功率為Pmin＝UminImin′＝(U－UR)Imin′＝(6 V－5 V)×0.2 A＝0.2 W
