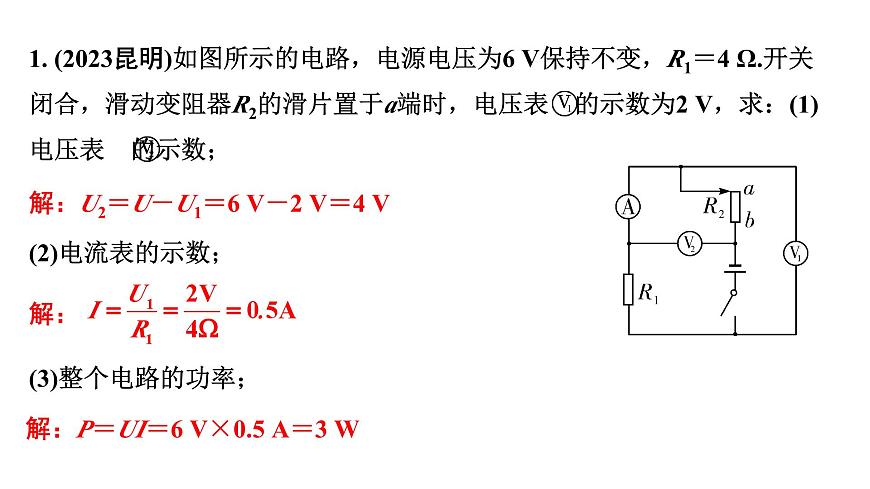

1. (2023昆明)如圖所示的電路，電源電壓為6 V保持不變，R1＝4 Ω.開關閉合，滑動變阻器R2的滑片置于a端時，電壓表 的示數為2 V，求：(1)電壓表 的示數；
解：U2＝U－U1＝6 V－2 V＝4 V
(3)整個電路的功率；
解：P＝UI＝6 V×0.5 A＝3 W

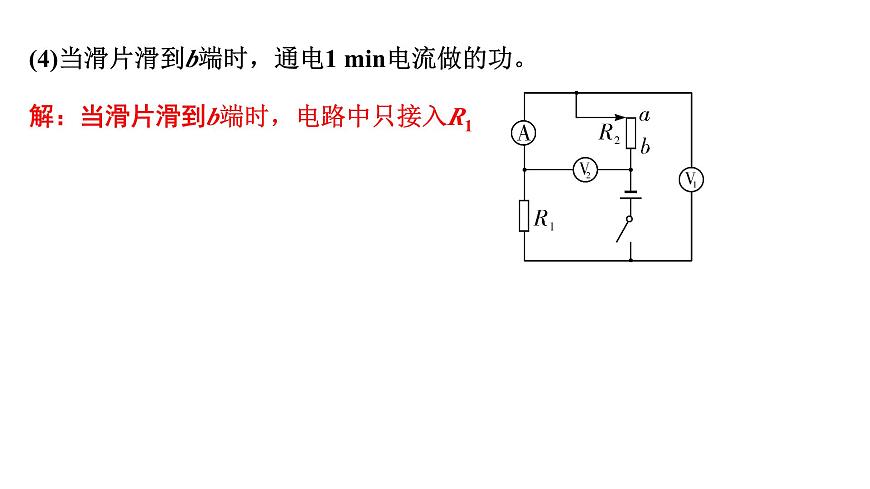

(4)當滑片滑到b端時，通電1 min電流做的功。

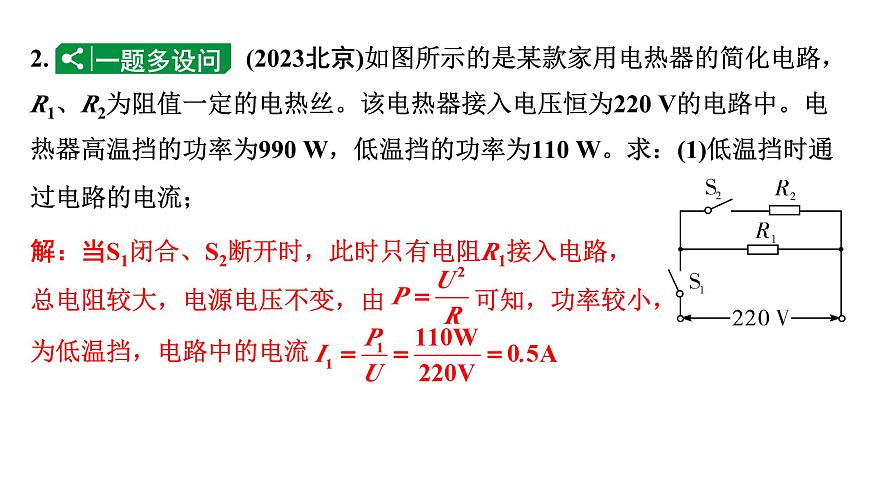

2. (2023北京)如圖所示的是某款家用電熱器的簡化電路，R1、R2為阻值一定的電熱絲。該電熱器接入電壓恒為220 V的電路中。電熱器高溫?fù)醯墓β蕿?90 W，低溫?fù)醯墓β蕿?10 W。求：(1)低溫?fù)鯐r(shí)通過電路的電流；

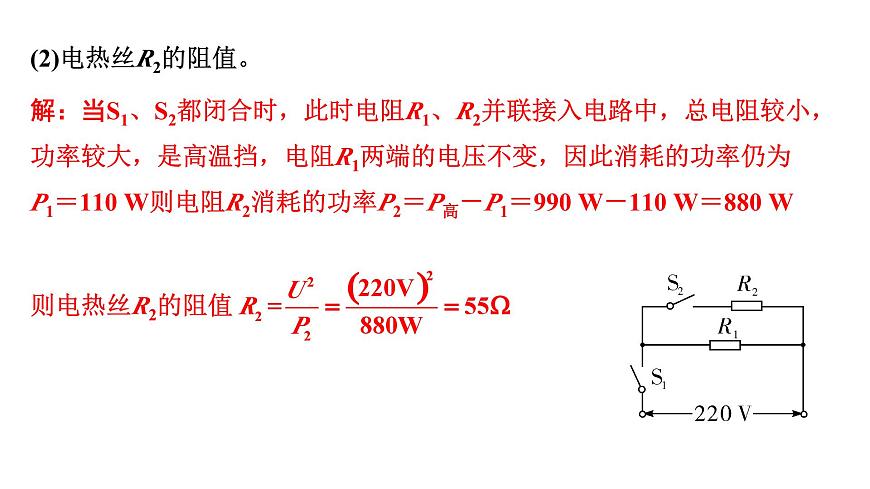

(2)電熱絲R2的阻值。

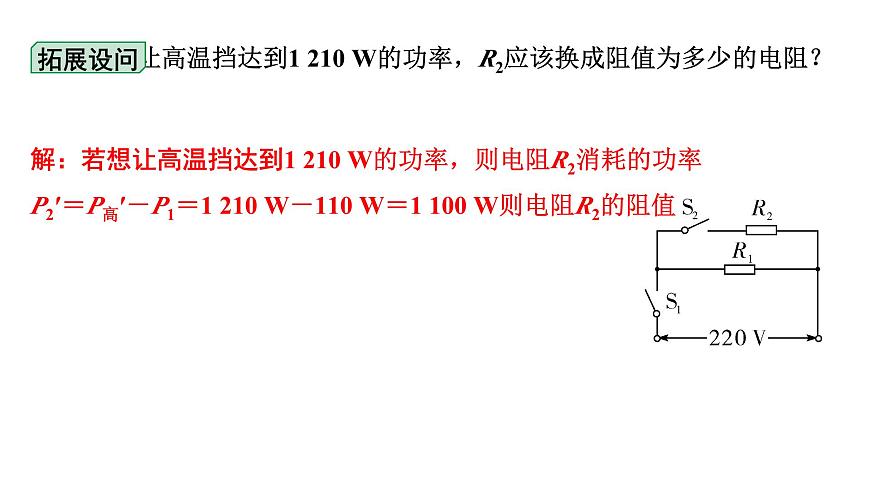

(3)如果想讓高溫?fù)踹_(dá)到1 210 W的功率，R2應該換成阻值為多少的電阻？

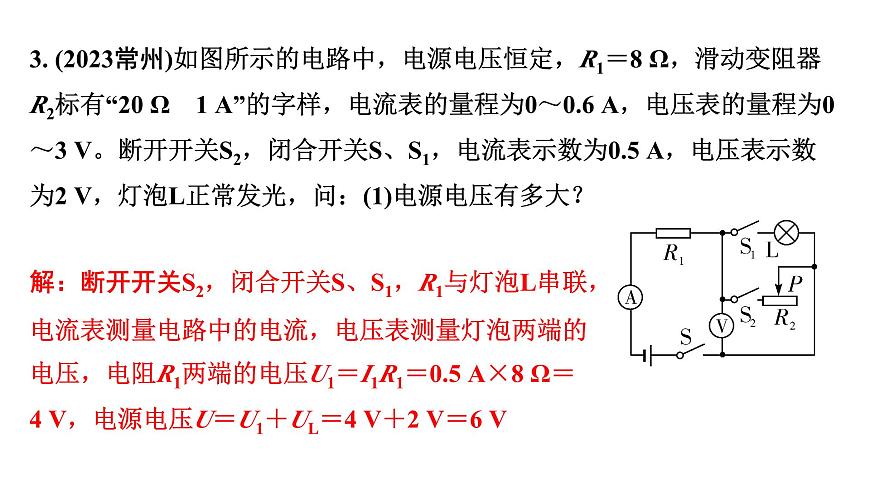

3. (2023常州)如圖所示的電路中，電源電壓恒定，R1＝8 Ω，滑動變阻器R2標有“20 Ω　1 A”的字樣，電流表的量程為0～0.6 A，電壓表的量程為0～3 V。斷開開關S2，閉合開關S、S1，電流表示數為0.5 A，電壓表示數為2 V，燈泡L正常發光，問：(1)電源電壓有多大？
解：斷開開關S2，閉合開關S、S1，R1與燈泡L串聯，電流表測量電路中的電流，電壓表測量燈泡兩端的電壓，電阻R1兩端的電壓U1＝I1R1＝0.5 A×8 Ω＝4 V，電源電壓U＝U1＋UL＝4 V＋2 V＝6 V

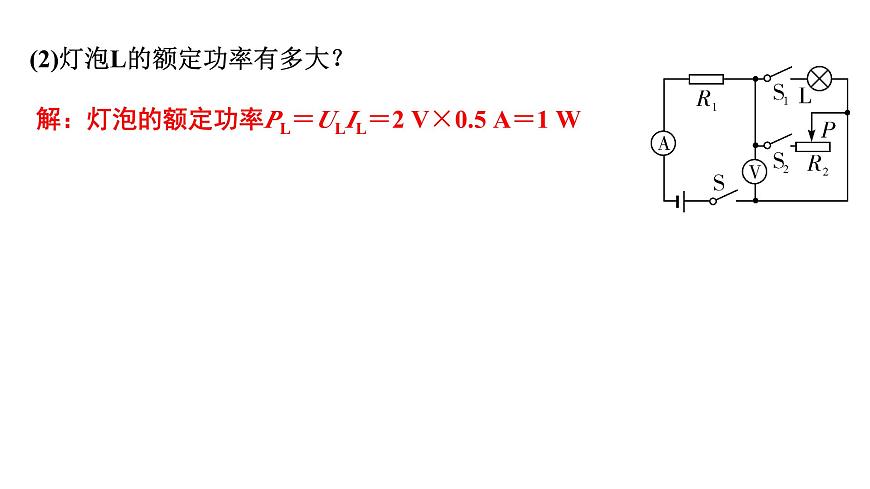

(2)燈泡L的額定功率有多大？
解：燈泡的額定功率PL＝ULIL＝2 V×0.5 A＝1 W
(3)斷開開關S1，閉合開關S、S2，在不損壞電路元件的前提下，R2接入電路的阻值范圍？
4. (2023成都)如圖所示電路，電源電壓U＝6 V，定值電阻R1＝10 Ω。(1)當開關S1閉合、S2斷開，滑動變阻器R2的滑片位于a端時，電流表的示數為0.2 A。求此時定值電阻R3的電功率。
解：當開關S1閉合、S2斷開時，電路為R1與R3串聯，R1兩端的電壓為：U1＝IR1＝0.2 A×10 Ω＝2 VR3兩端的電壓為U3＝U－U1＝6 V－2 V＝4 VR3的電功率為P3＝U3I＝4 V×0.2 A＝0.8 W
(2)當開關S1、S2都閉合，滑動變阻器R2的滑片位于中點時，電流表的示數為0.3 A。求滑動變阻器R2的滑片從a端移至b端的過程中，電壓表示數的變化范圍。
由串聯電路電阻特點可得R＝ ＋R1，則R2總＝2(R－R1)＝2×(20 Ω－10 Ω)＝20 Ω滑片在b端時，滑動變阻器接入電路的阻值最大，電壓表示數也最大，此時電路中的電流為 滑動變阻器兩端的電壓為U2＝I″R2總＝0.2 A×20 Ω＝4 V即電壓表示數的變化范圍為0～4 V
5. (2023賀州)在如圖所示的電路中，電源電壓U＝6 V，小燈泡L標有“4 V　1.6 W”的字樣(電源電壓和小燈泡的阻值均保持不變)，R1為定值電阻，滑動變阻器標有“20 Ω　1 A”的字樣，電流表 的量程為0～0.6 A。求：(1)小燈泡L的電阻RL；
(2)當開關S1閉合S2斷開時，電壓表的示數為4 V，R1工作5分鐘消耗的電能；
(3)當開關S1斷開S2閉合時，在電路安全的情況下，小燈泡電功率的變化范圍。
6. 如圖所示，電源電壓不變，R1＝30 Ω，燈泡標有“3 V　0.3 A”的字樣(不考慮溫度對燈泡電阻的影響)，電流表量程為0～0.6 A，電壓表量程為0～3 V，滑動變阻器的最大阻值為20 Ω。(1)若閉合開關S、S1、S2，滑動變阻器滑片移到最右端時，電流表示數為0.5 A，求電源電壓；
(2)若閉合開關S、S1，斷開開關S2，滑動變阻器滑片移到最左端時，求燈泡的實際功率；
解：閉合開關S、S1，斷開開關S2，滑動變阻器滑片移到最左端時，此時電路中只有燈泡L接入電路，燈泡兩端的電壓為6 V，遠大于其額定電壓，燈泡被燒壞，故此時燈泡的實際功率為0 W
