2024四川中考物理二輪重點專題研究 微專題 杠桿模型構建（課件）

這是一份2024四川中考物理二輪重點專題研究 微專題 杠桿模型構建（課件），共17頁。PPT課件主要包含了O1B，AO1，BO2，O2A，～90，典型情境模型拓展等內容，歡迎下載使用。

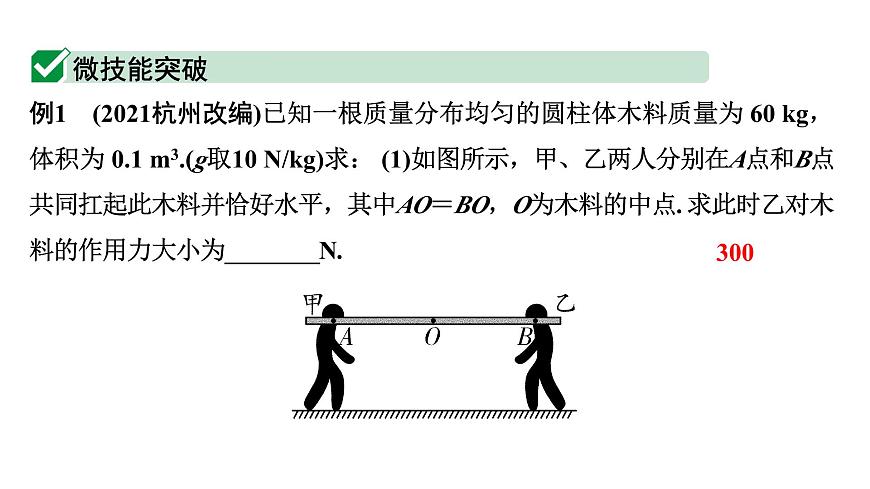

例1　(2021杭州改編)已知一根質量分布均勻的圓柱體木料質量為 60 kg，體積為 0.1 m3.(g取10 N/kg)求： (1)如圖所示，甲、乙兩人分別在A點和B點共同扛起此木料并恰好水平，其中AO＝BO，O為木料的中點. 求此時乙對木料的作用力大小為_(kāi)_______N.
第一步：分析情境，建立模型求乙對木料的作用力時，木料將繞A點轉動，可看作一個杠桿第二步：根據要素，畫圖示①支點：圖中的點________②動力：乙對木料的支持力③阻力：木料的重力④動力臂、阻力臂：在圖中畫出動力F、動力臂L1及阻力G、阻力臂L2第三步：利用杠桿平衡條件，解決問題(2)若在(1)中當乙的作用點從B點向O點靠近時，請分析此過程中甲對木料作用力大小變化情況：________(選填“變大”“變小”或“不變”)．

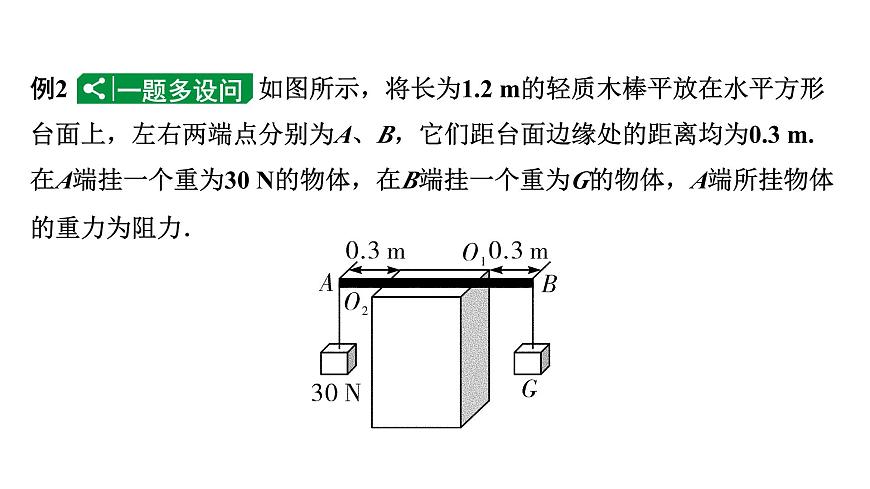

例2　 如圖所示，將長為1.2 m的輕質木棒平放在水平方形臺面上，左右兩端點分別為A、B，它們距臺面邊緣處的距離均為0.3 m.在A端掛一個重為30 N的物體，在B端掛一個重為G的物體，A端所掛物體的重力為阻力．

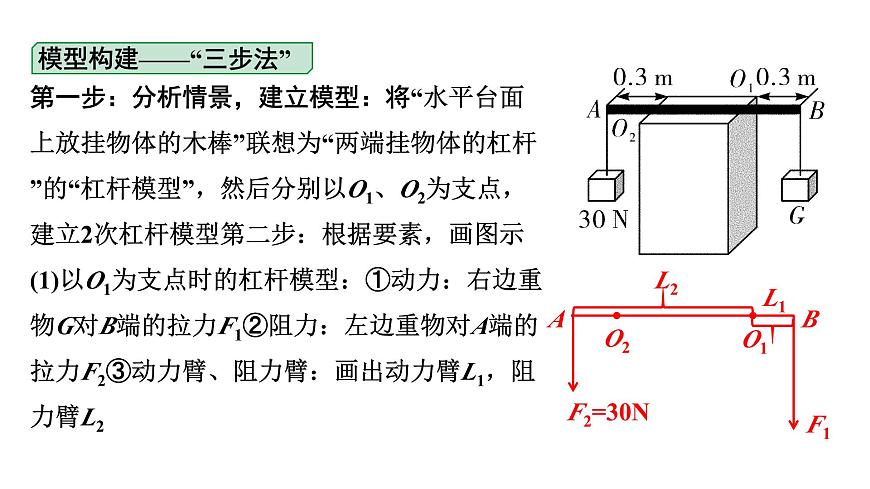

第一步：分析情景，建立模型：將“水平臺面上放掛物體的木棒”聯想為“兩端掛物體的杠桿”的“杠桿模型”，然后分別以O(shè)1、O2為支點，建立2次杠桿模型第二步：根據要素，畫圖示(1)以O(shè)1為支點時的杠桿模型：①動力：右邊重物G對B端的拉力F1②阻力：左邊重物對A端的拉力F2③動力臂、阻力臂：畫出動力臂L1，阻力臂L2

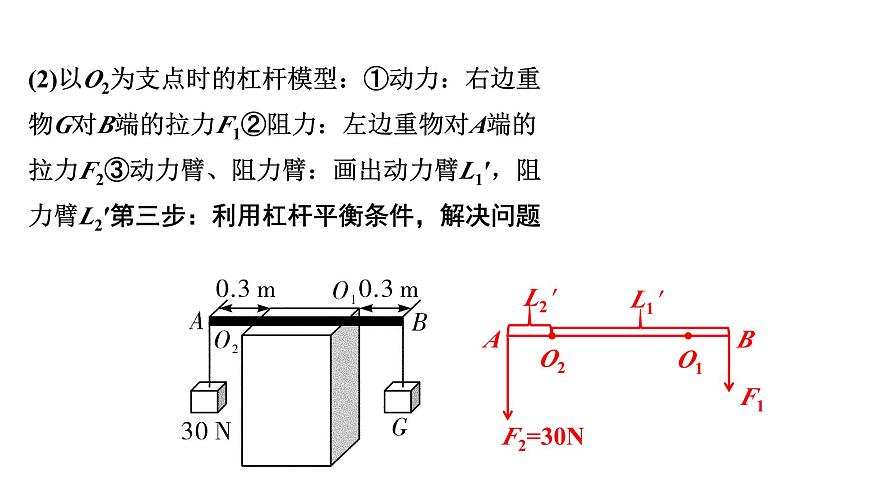

(2)以O(shè)2為支點時的杠桿模型：①動力：右邊重物G對B端的拉力F1②阻力：左邊重物對A端的拉力F2③動力臂、阻力臂：畫出動力臂L1′，阻力臂L2′第三步：利用杠桿平衡條件，解決問題

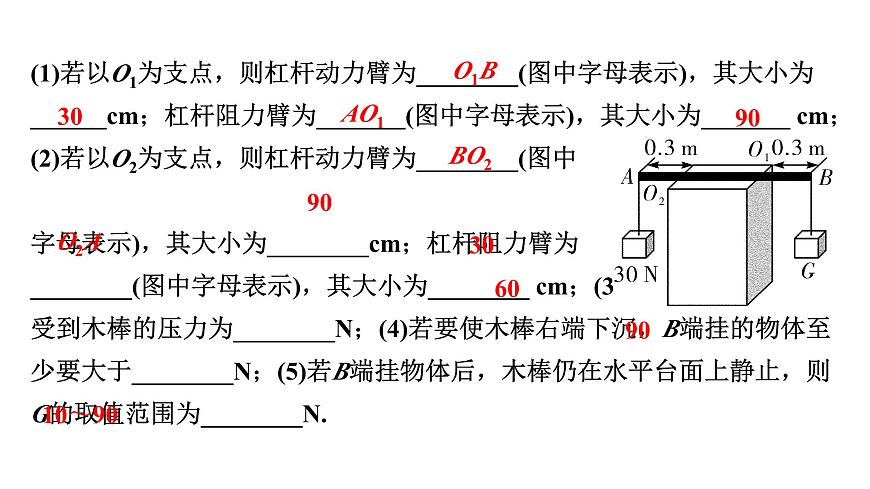

(1)若以O(shè)1為支點，則杠桿動力臂為_(kāi)_______(圖中字母表示)，其大小為_(kāi)_____cm；杠桿阻力臂為_(kāi)______(圖中字母表示)，其大小為_(kāi)______ cm；(2)若以O(shè)2為支點，則杠桿動力臂為_(kāi)_______(圖中字母表示)，其大小為_(kāi)_______cm；杠桿阻力臂為_(kāi)_______(圖中字母表示)，其大小為_(kāi)_______ cm；(3)若G＝30 N，臺面受到木棒的壓力為_(kāi)_______N；(4)若要使木棒右端下沉，B端掛的物體至少要大于________N；(5)若B端掛物體后，木棒仍在水平臺面上靜止，則G的取值范圍為_(kāi)_______N.
1．(2022綿陽21題3分)如圖所示，兩個等高的托盤秤甲、乙放在同一水平地面上，質量分布不均勻的木條AB重24 N，A、B是木條兩端，O、C是木條上的兩個點，AO＝BO，AC＝OC.A端放在托盤秤甲上，B端放在托盤秤乙上，托盤秤甲的示數是6 N；現移動托盤秤甲，讓C點放在托盤秤甲上，此時托盤秤乙的示數是(　　)A. 8 NB. 12 N C. 16 ND. 18 N
第一步：分析情景，建立模型：求托盤秤乙的示數，將“托盤秤上放木條”聯想為“一端用力向上抬杠桿”的“杠桿模型”，然后分別以B點和C點為支點建立兩次杠桿模型第二步：根據要素，畫圖示(1)以B點為支點，如圖甲所示 ①動力：托盤秤對A端的支持力FA；②阻力：木條的重力③動力臂、阻力臂：在圖甲中畫出動力臂LA，阻力臂L0
(2)以C點為支點，如圖乙所示①動力：托盤秤對B點的支持力FB；②阻力：木條的重力③動力臂、阻力臂：在圖乙中畫出動力臂LB，阻力臂L木第三步：利用杠桿平衡條件，解決問題
2．(2023雅安16題2分)如圖所示，桿秤秤砣的質量為0.2 kg，桿秤自身質量忽略不計，若桿秤水平靜止時，被測物體和秤砣到秤紐的距離分別為0.05 m和0.2 m，則被測物體的質量為_(kāi)_______kg，若秤砣上粘有油污，則測量值比被測物體的真實質量要________(選填“偏大”或“偏小”)．
3.(2023攀枝花15題2分)如圖所示，用細線把兩塊石頭A、B分別掛在杠桿兩邊，杠桿在水平位置平衡，A的力臂L1＝12 cm，B的力臂L2＝10 cm.A的重力GA＝3 N，則B的重力GB＝________N.若將A、B的掛點同時向支點O移動2 cm，則掛石頭________(選填“A”或“B”)的一端將會上翹．
4．(2022瀘州29題3分)瀘州市為了鞏固創文成果下發了宣傳手冊“綠色低碳生活，從垃圾分類開始”．如圖是一種輪式垃圾桶，拖動時它相當于一個________(選填“省力”或“費力”)杠桿；垃圾桶底部的小輪子是為了________(選填“增大”或“減小”)摩擦力；若拖動時垃圾桶總重為150 N，且動力臂為阻力臂的2倍，則保持垃圾桶平衡的拉力F為_(kāi)_______N.
