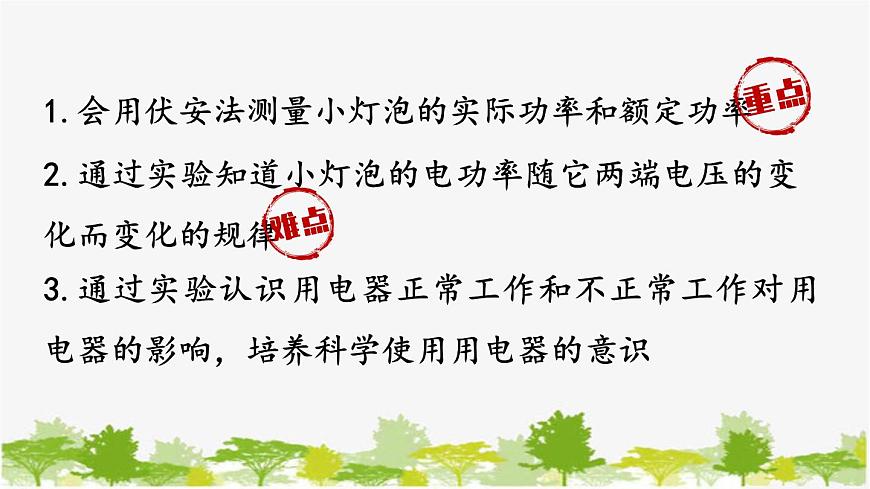

1.會用伏安法測量小燈泡的實際功率和額定功率
3.通過實驗認識用電器正常工作和不正常工作對用電器的影響，培養科學使用用電器的意識
2.通過實驗知道小燈泡的電功率隨它兩端電壓的變化而變化的規律

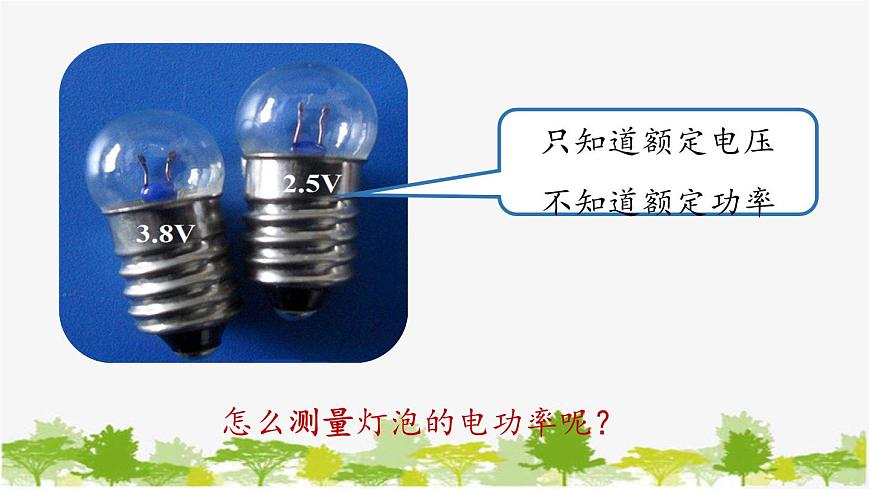

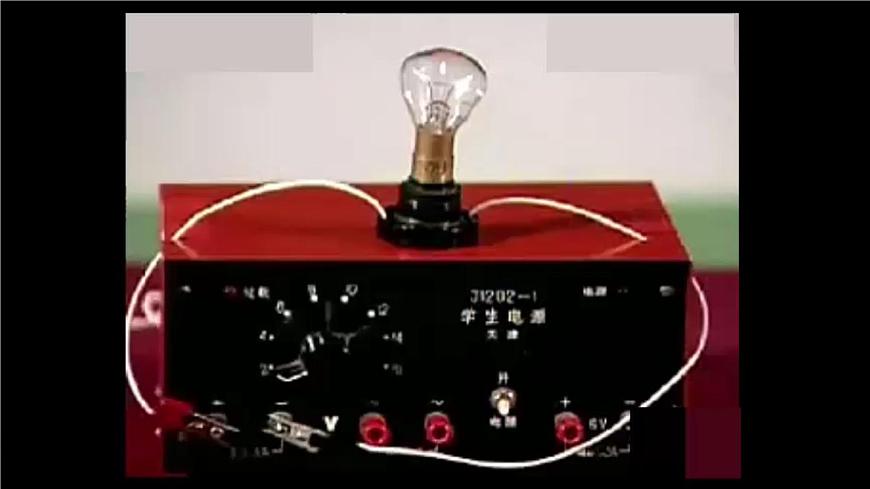

只知道額定電壓不知道額定功率
怎么測量燈泡的電功率呢？

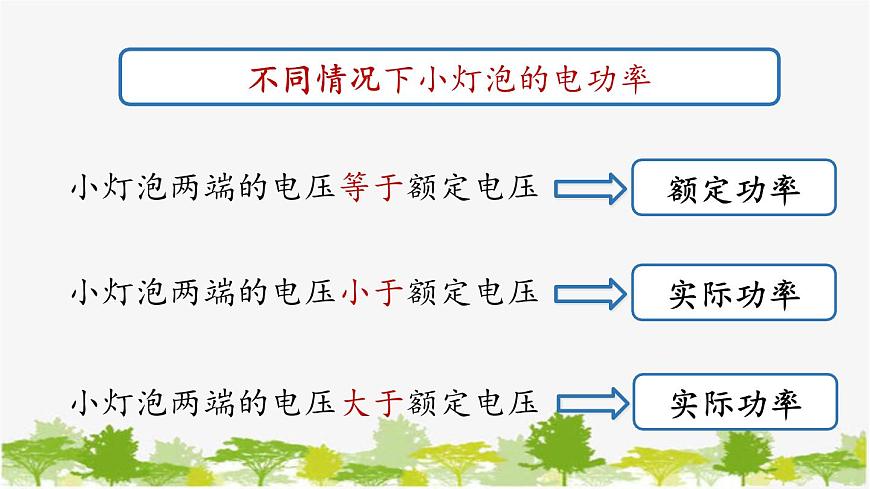

不同情況下小燈泡的電功率
小燈泡兩端的電壓等于額定電壓
小燈泡兩端的電壓小于額定電壓
小燈泡兩端的電壓大于額定電壓

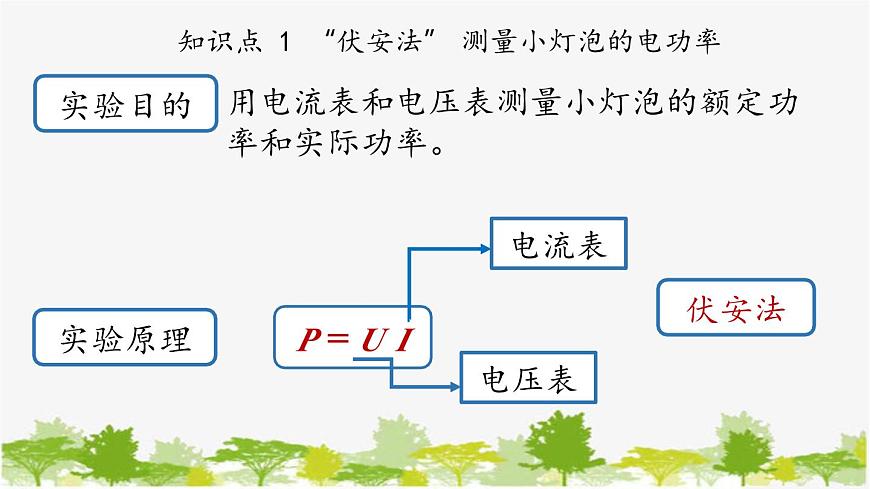

知識點 1 “伏安法” 測量小燈泡的電功率

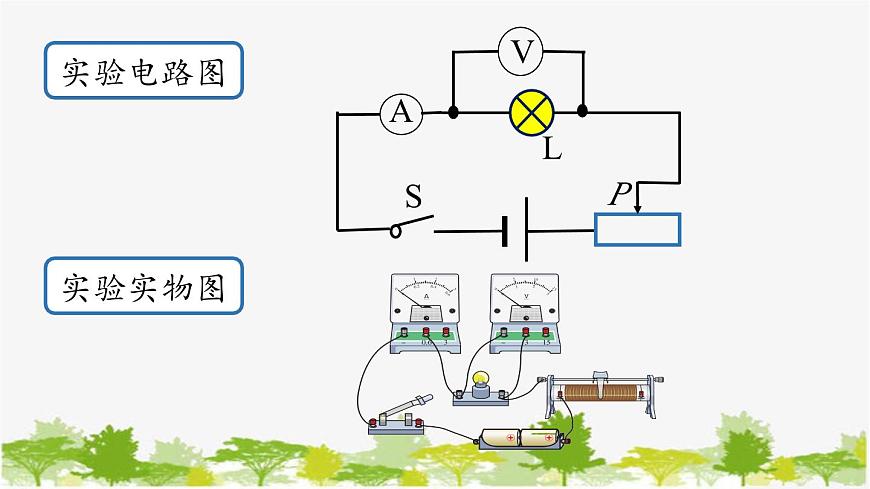

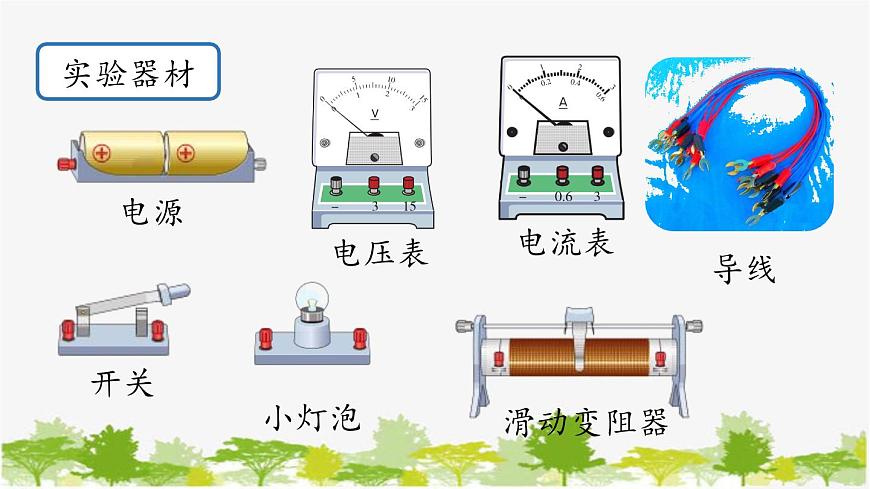

用電流表和電壓表測量小燈泡的額定功率和實際功率。
1.保護電路；2.改變小燈泡兩端的電壓，使其分別等于、低于或高于額定電壓，以便測得小燈泡在不同電壓下的不同電功率并比較小燈泡的發光情況。
①移動變阻器的滑片使小燈泡兩端的電壓分別為額定電壓、低于額定電壓、高于額定電壓（約 1.2U額） ；②記錄電壓表和電流表的示數，觀察比較燈的亮度有何區別。
小燈泡的額定電壓是2.5V
① 小燈泡兩端的實際電壓越高，電功率越大，燈泡越亮；
②小燈泡的額定功率只有一個，實際功率可以有多個。
某同學在表格中設計了平均電功率一欄，這樣合理嗎
這三次的電功率是三個不同電壓下的電功率，求平均值沒有意義！
三個伏安法測量實驗的辨析
如圖所示是測定小燈泡電功率的實驗電路，電路連接正確后閉合開關，發現燈不亮，電流表指針稍有偏轉，電壓表指針幾乎不動，產生這一現象的原因可能是（ ）A.燈泡斷路 B.滑動變阻器短路C.燈絲電阻值過大 D.滑動變阻器連入電路阻值過大
若燈泡斷路，則電流表無示數；若滑動變阻器短路，則電流表、電壓表都有示數；若燈絲電阻過大，電壓表有示數；當滑動變阻器連入電路的阻值過大時通過燈泡的電流很小，它兩端的電壓也很小。
知識點 2 利用電能表測量用電器的電功率
(1)從電能表表盤上記下用電器每消耗1 kW·h的電能,電能表的轉數N(或指示燈閃爍次數N);(2)斷開家里其他用電器的開關,只讓待測用電器在正常負荷下穩定工作；(3)用停表(或鐘表)測量待測用電器工作時電能表轉盤轉n轉(或指示燈閃爍n次)所用的時間t;(4)斷開待測用電器的開關,計算其電功率.
周末，媽媽在家用掛燙機熨燙衣物，善于觀察的小華發現，當家里只有掛燙機單獨使用時，30min后電能表示數由 變成了 ，則這段時間掛燙機消耗的電能為_____kW·h，掛燙機的實際功率為_____W。
W=124.1kW·h－123.5kW·h=0.6kW·h
用電能表測用電器的電功率
小燈泡兩端的實際電壓越高，電功率越大，燈泡越亮
1.在“測定小燈泡額定功率”的實驗中，當手一動變阻器滑片時，眼睛應觀察（ ）A.燈泡的發光情況B.變阻器滑片的位置C.電壓表的示數 D.電流表的示數
2.（2021·撫州中考）測量小燈泡的電功率，額定電壓為2.5V 的小燈泡（電阻約10Ω）、電壓為6V 的電源、電流表、電壓表、滑動變阻器（50Ω 0.5A）、開關、導線若干。
（1）用筆畫線代替導線將圖17 甲中的電路連接完整（要求：滑動變阻器連入電路時阻值最大）；
（2）電路連接時開關應 。小明同學檢查電路無誤后，閉合開關， 發現燈泡不亮但電流表和電壓表均有較小的示數，接下來他應該 ；
（3）小明同學進行實驗得到部分實驗數據如下表，則小燈泡的額定功率為 W；當小燈泡兩端電壓為1.5V 時，小燈泡的亮度 （選填“正常”、“較暗”或“較亮”）。
3.（2021·南充中考改編）已知小燈泡的額定電壓是2.5V。（1）有一根連接錯誤，找出并正確連接；（2）閉合開關前滑動變阻器的滑片位置應放在_____端（選填“A”或“B”）；
（3）在完成第1次實驗后，若還需測量小燈泡的額定功率，需將滑動變阻器滑片向______端移動（選填“A”或“B”），直到電壓表示數為2.5V，若此時電流表的示數如圖乙所示，則小燈泡的額定功率為______W；
