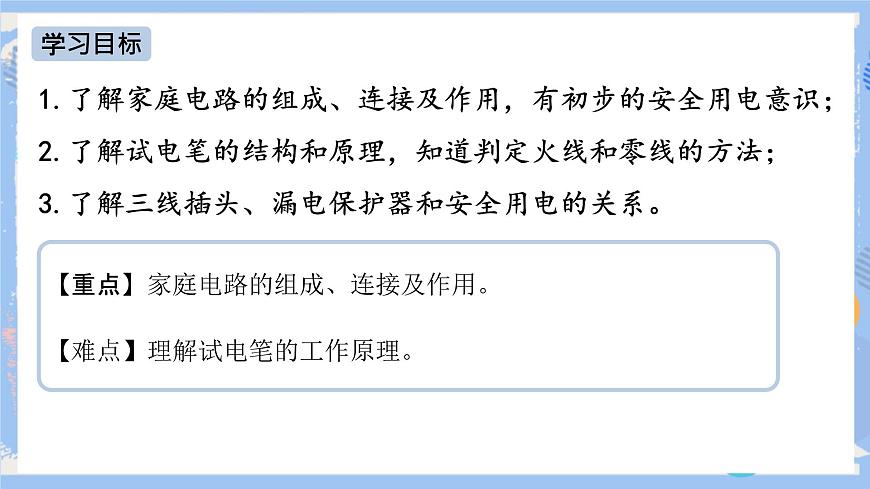

1.了解家庭電路的組成、連接及作用，有初步的安全用電意識；2.了解試電筆的結構和原理，知道判定火線和零線的方法；3.了解三線插頭、漏電保護器和安全用電的關系。
【重點】家庭電路的組成、連接及作用。
【難點】理解試電筆的工作原理。
家庭電路由哪幾部分組成？

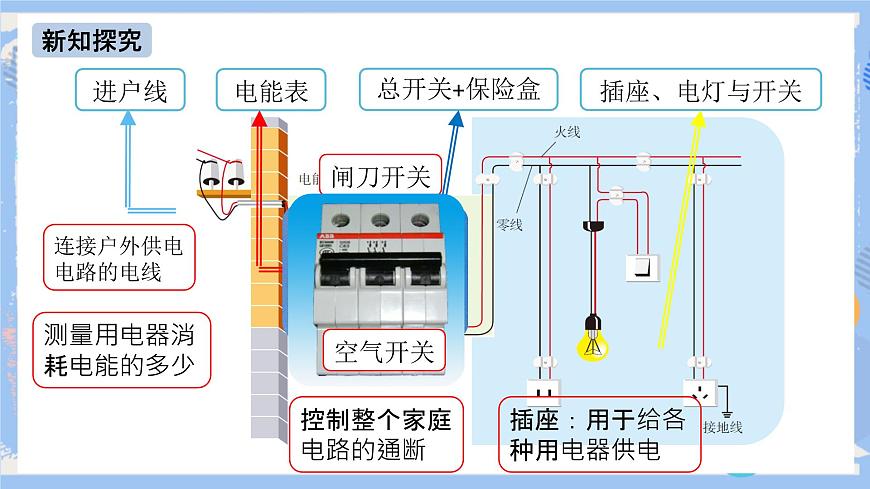

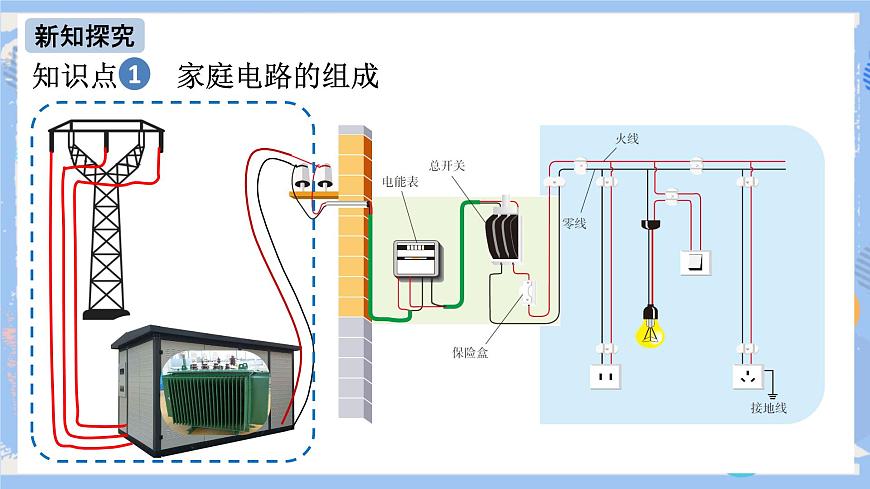

知識點 家庭電路的組成
連接戶外供電電路的電線
測量用電器消耗電能的多少
控制整個家庭電路的通斷
插座：用于給各種用電器供電

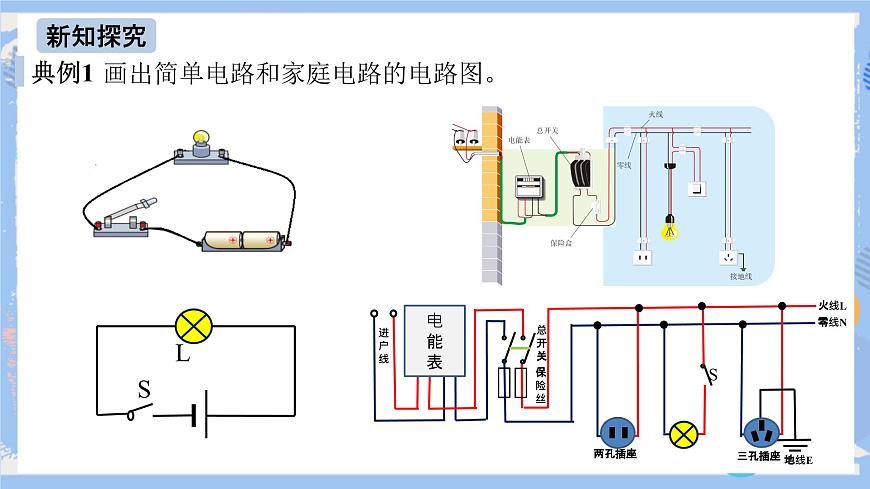

畫出簡單電路和家庭電路的電路圖。

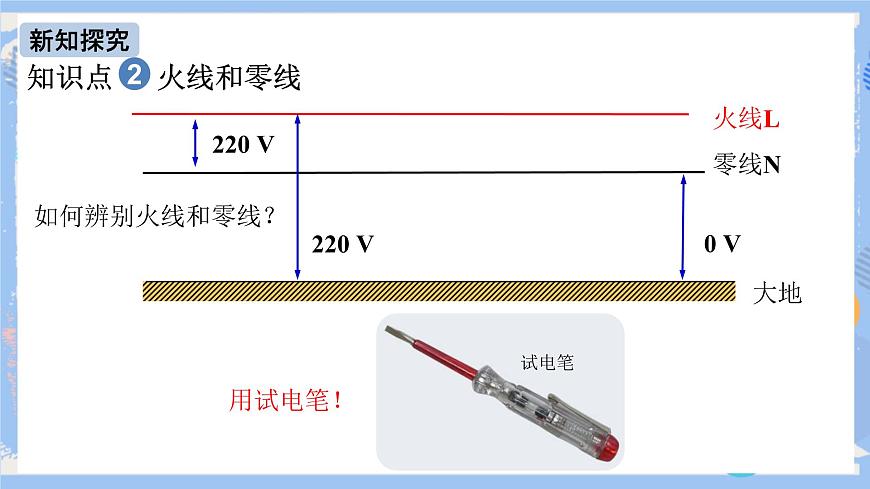

知識點 火線和零線
（1）作用：辨別火線和零線、檢驗用電器外殼是否帶電。
（3）使用方法:用手接觸筆尾的金屬體，筆尖金屬體接觸被測電路。若氖管發光，則接觸的是火線，否則為零線。不能用手接觸試電筆的筆尖，以免發生觸電事故。
用電器與零線、火線的連接
（1）各用電器（插座）并聯在電路中。
（2）控制用電器的開關要連接在火線和用電器之間。
1. 接零線 N2. 接火線 L3. 接地線 E
一種試電筆的構造如圖所示，下列關于它的作用和使用描述正確的是（　　）A. 試電筆可用來測試物體帶正電還是負電 B. 試電筆通常也用來檢查電氣設備的外殼是否帶電C. 使用時手指不能碰到金屬筆卡D. 使用時人不會觸電是因為試電筆氖管中的氖氣不會導電
如圖所示是某同學設計的家庭電路，電燈開關已斷開，下列說法正確的是（　?。?A．燈泡和兩孔插座是串聯的B．試電筆接觸M點，氖管不發光C．開關和三孔插座的連接都是錯誤的D．試電筆插入兩孔插座的左孔，氖管發光
知識點 三線插頭和漏電保護器
用電器金屬外殼要接地，這樣，當用電器的外殼與電源火線之間的絕緣層損壞而使外殼帶電時，三線插頭接外殼的插腳通過接地線將電流導入大地。
常見的30mA漏電保護器，漏電電流超過30mA時會自動切斷電路，切斷電路的時間小于0.1s。
空氣開關和漏電保護器在電路中分別起什么作用？這樣安裝有什么好處？
空氣開關：當電流過大時會自動切斷電路，防止引發火災。
漏電保護器：發生漏電現象（如電流經過人體流入大地）時，它就會迅速切斷電路，對人體起到保護作用。
只有當電路漏電電流達到一定的大小時漏電保護器才會切斷電路（俗稱跳閘），常見的漏電動作電流有30mA、15mA、10mA、6mA等。因為試電筆工作時電流非常小，一般約為0.2mA，遠小于漏電動作電流，所以使用試電筆不會引發漏電保護器跳閘。
試電筆不會引發漏電保護器跳閘
知識點 連接家庭電路
各元件連接順序不能顛倒
進戶線 — 電能表 — 總開關+保險盒（空氣開關）—電燈、開關和插座
電燈等用電器要和插座并聯；用電器要和控制該用電器的開關串聯（開關接在火線和用電器之間）
①若氖管發光，表明該處與火線相通，斷路出現在零線與該處間②若電路各處都不能使氖管發光，表明進戶線中火線斷路③若電路各處都能使氖管發光，表明進戶線中零線斷路
（1）如果L0和L1都比正常發光時暗，則L1支路正常。（2）如果L0正常發光，L1不發光，則L1發生短路。（3）如果L0和L1都不發光，則L1支路發生斷路。
有時候，臨時電路中也會使用校驗燈來判斷電路故障。
在如圖所示家庭電路中，將插頭插入插座，打開電視，電視不工作；閉合開關，燈泡不亮；保持開關閉合，拔出插頭，將測電筆分別插入插座兩孔時氖管均發光。若電路中只有一處故障，則故障可能是（ ）
A.零線上保險絲燒斷B.火線上保險絲燒斷C.燈絲燒斷D.插座短路
1.關于家庭電路，下列說法中不正確的是（ ）A.電能表用來顯示用戶所用的電能，應安裝在干路上B.保險絲安裝在總開關后，當電路中有大電流通過時會熔斷C.有金屬外殼的家用電器，其插座應安裝接地線D.控制用電器的開關要連接在零線和用電器之間
2.如圖所示，用試電筆檢測三孔插座是否帶電，氖管發光時，人不會觸電是因為（　?。? A．人體的電阻很大 B．試電筆中串聯了一個很大的電阻 C．沒有電流通過人體 D．家庭電路的電壓沒有超出安全電壓
3.洗衣機、空調、電冰箱等家用電器都使用三線插頭、三孔插座，如圖所示，插座中有一個孔是用來接地的。如果在你家中這個孔沒有接地，將會發生的現象是（ ）A.家用電器消耗的電能會增加 B.人接觸家用電器外殼時有可能發生觸電事故C.家用電器不能正常工作D.家用電器的使用壽命會縮短
4.家里一盞電燈突然熄滅，用試電筆分別測試電路中的a、b、c、d 四點，只有測a點時氖管發光。若電路中只有一處故障，則故障可能是（　?。〢．進戶零線斷路B．燈泡L斷路 C．開關S接觸不良D．導線 cd 斷路
解析：只有測a點時氖管發光，說明a與火線是接通的，b、c、d與火線間斷開，故故障是開關處斷路。
