初中物理人教版九年級全冊第十六章 電壓 電阻第4節 變阻器精品教學ppt課件

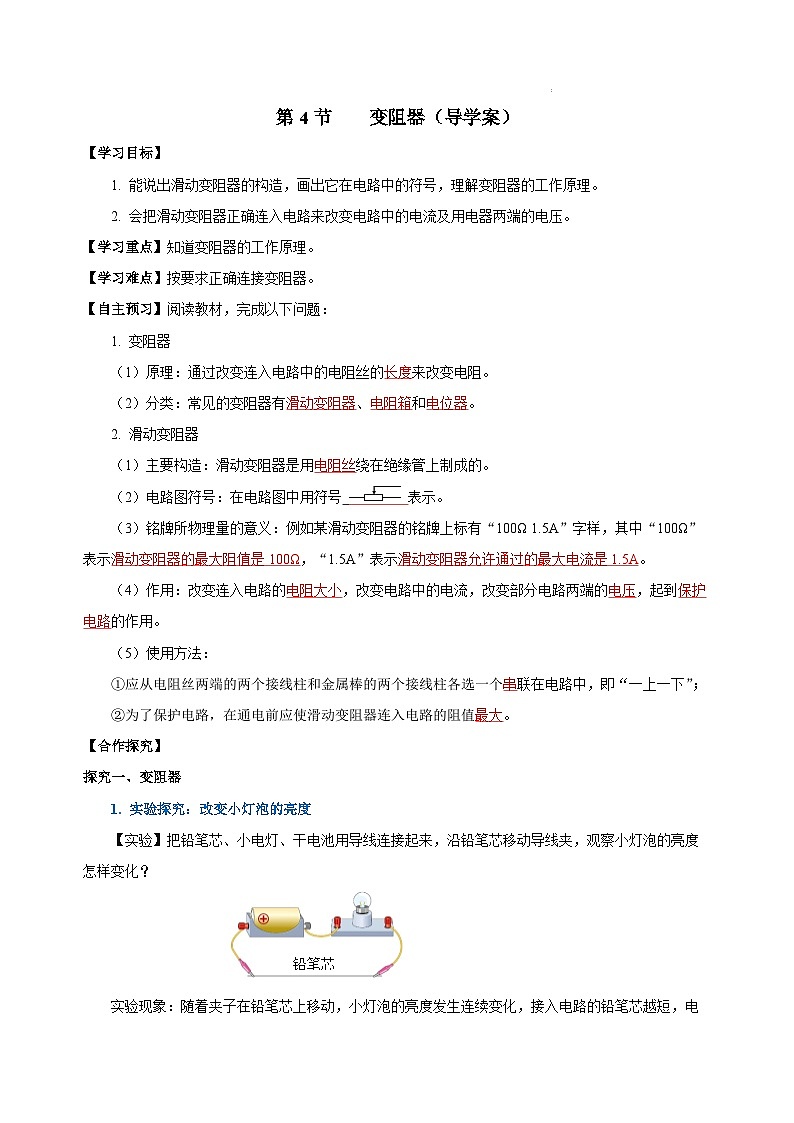

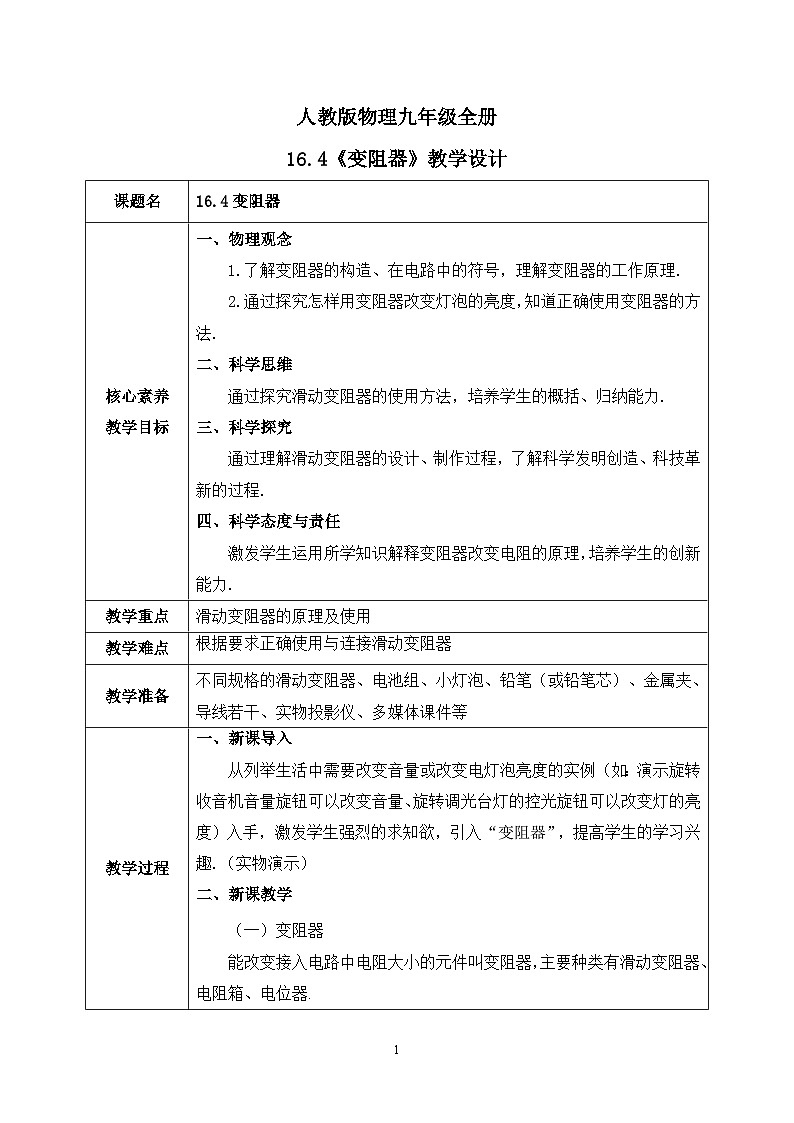

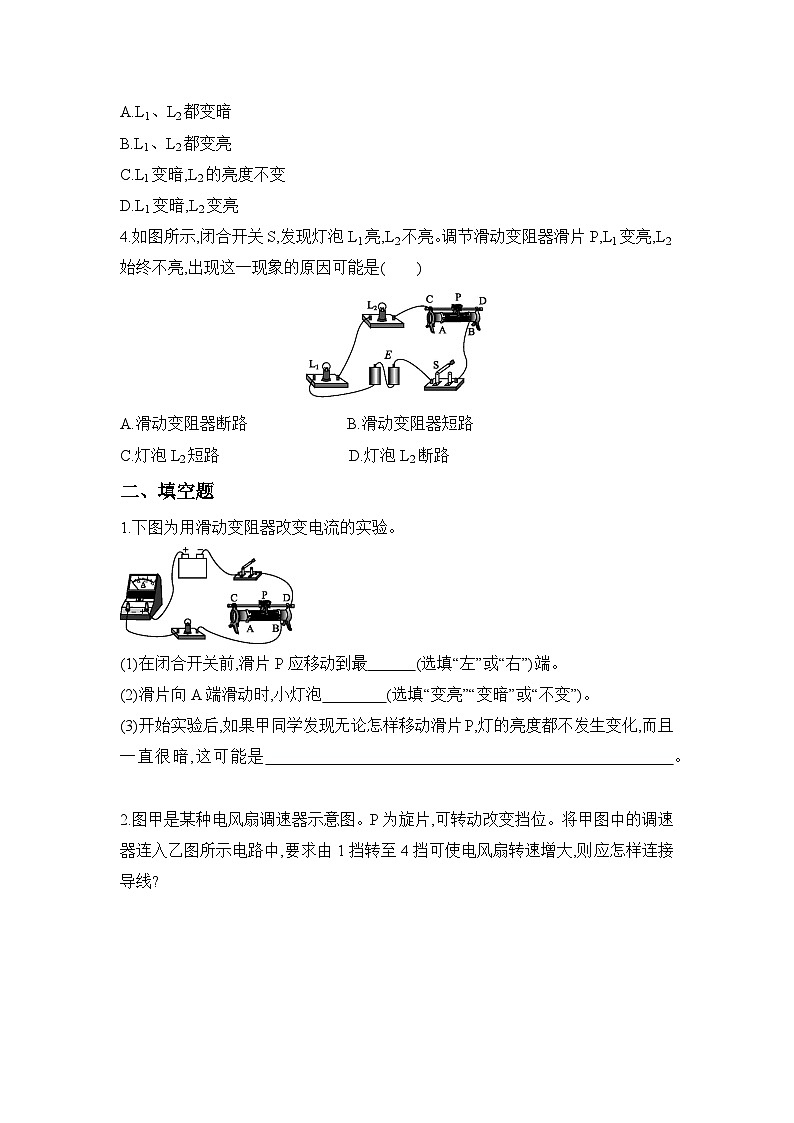

這是一份初中物理人教版九年級全冊第十六章 電壓 電阻第4節 變阻器精品教學ppt課件，文件包含人教版九年級全冊第十六章第4節《變阻器》課件pptx、人教版九年級全冊第十六章第4節《變阻器》分層練習docx、核心素養人教版九年級全冊第十六章第4節《變阻器》教案docx、1常見的幾種變阻器flv、2變阻器的實際應用flv、變阻器的正確使用學生實驗flv、練習使用滑動變阻器mp4、鉛筆芯改變小燈泡的亮度wmv等8份課件配套教學資源，其中PPT共32頁， 歡迎下載使用。

R·九年級
第十六章 電壓 電阻
·物理·
第4節 變阻器
Contents

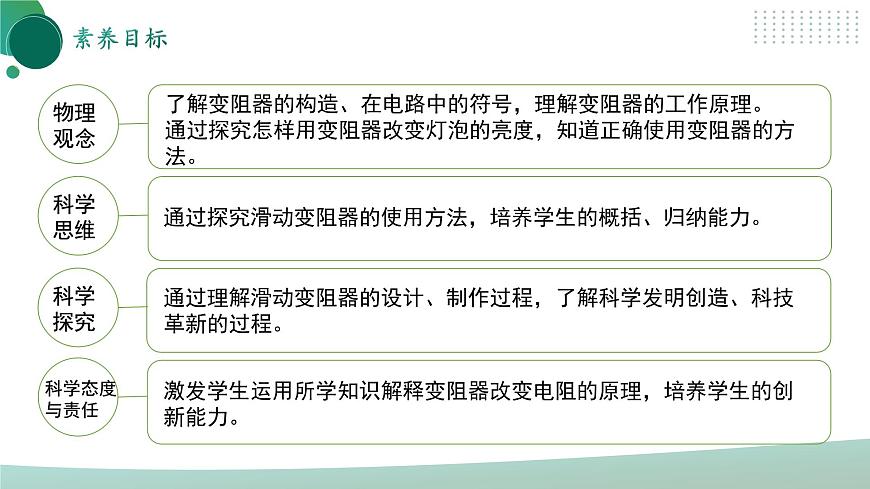

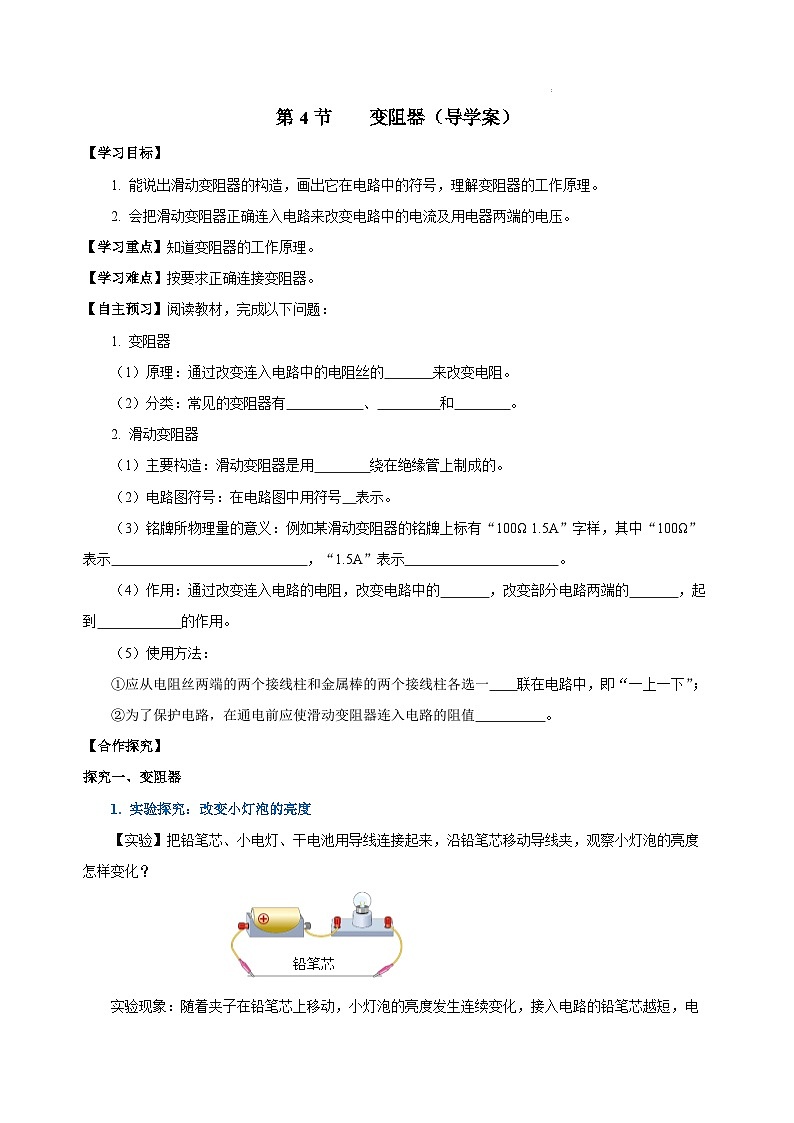

教學目標
1.了解變阻器的構造、在電路中的符號，理解變阻器的工作原理。2.通過探究怎樣用變阻器改變燈泡的亮度，知道正確使用變阻器的方法。
新課導入

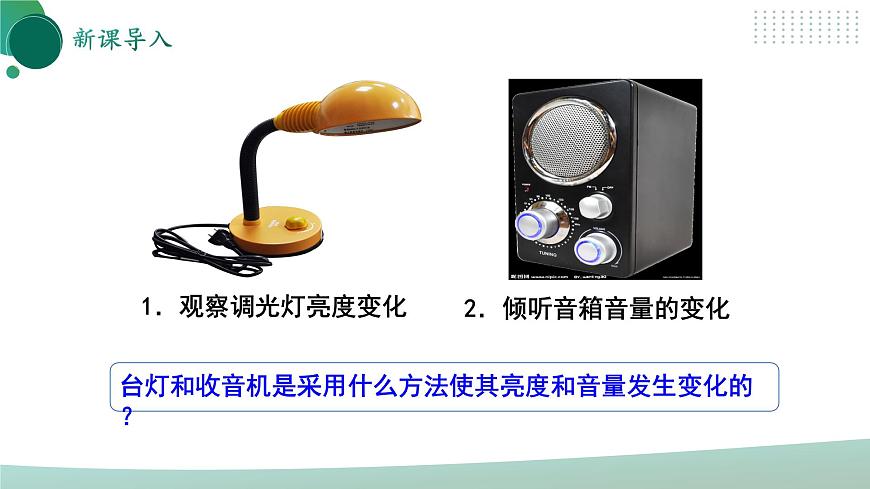

1．觀察調光燈亮度變化
2．傾聽音箱音量的變化
臺燈和收音機是采用什么方法使其亮度和音量發生變化的？
新課導入
新課導入

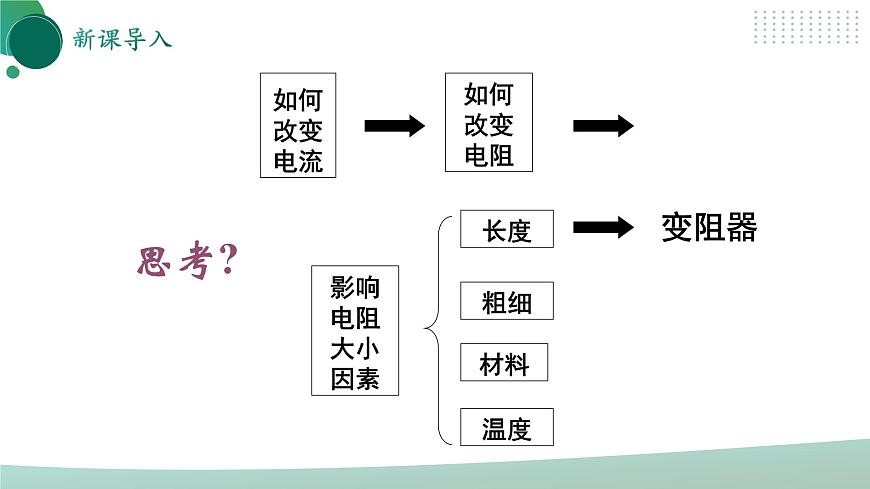

如何改變電流
影響電阻大小因素
如何改變電阻
變阻器
思考?
新課教學
變阻器

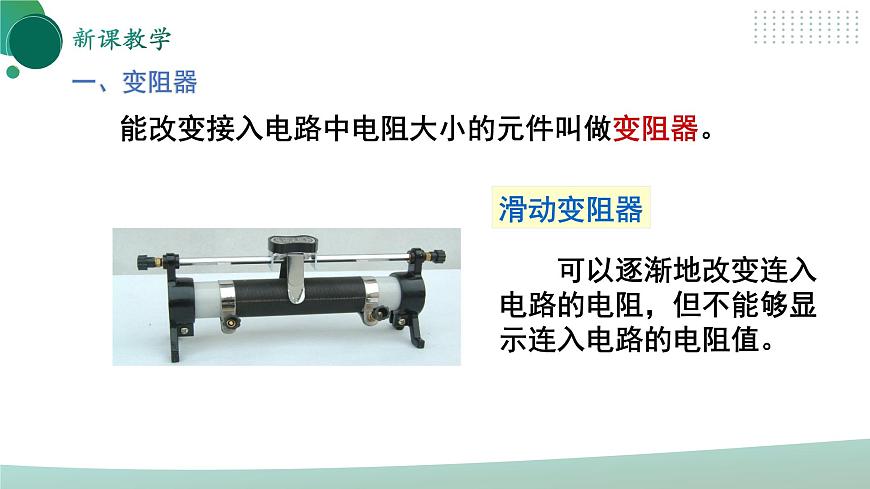

能改變接入電路中電阻大小的元件叫做變阻器。
滑動變阻器
可以逐漸地改變連入電路的電阻，但不能夠顯示連入電路的電阻值。
新課教學

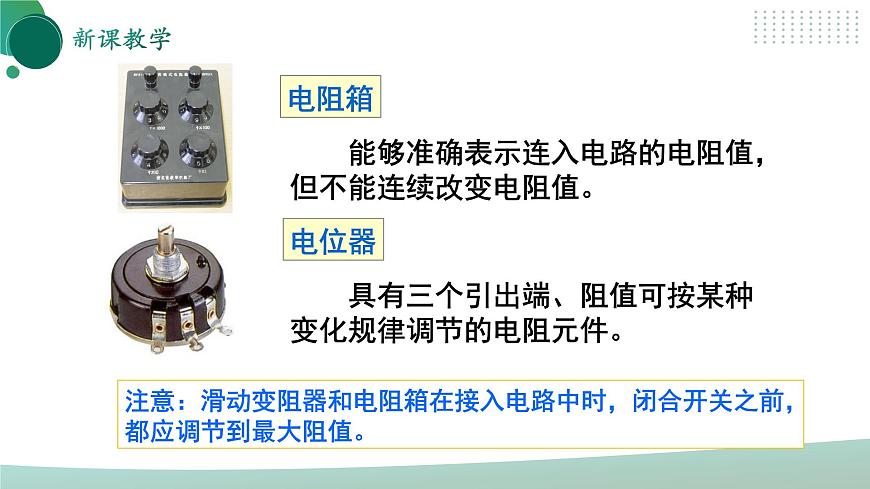

電阻箱
電位器
具有三個引出端、阻值可按某種變化規律調節的電阻元件。
能夠準確表示連入電路的電阻值，但不能連續改變電阻值。
注意：滑動變阻器和電阻箱在接入電路中時，閉合開關之前，都應調節到最大阻值。
視頻展示：常用變阻器
新課教學
想想做做
沿鉛筆芯移動導線夾，小燈泡的亮度怎樣變化？你認為燈泡的亮度為什么會這樣變化？
小燈泡的亮度隨著夾子在鉛筆芯上移動發生連續的變化，接入電路的筆芯越短，電阻越小，小燈泡越亮。
新課教學
新課教學
當M向左移動時，接入電路中的鉛筆心長度變_____ ，電流表的示數變_____，燈的亮度_______。
短
大
變亮
新課教學
當M向右移動時，接入電路中的鉛筆心長度變_______ ，電流表的示數_______，燈的亮度_______。
長
變小
變暗
新課教學

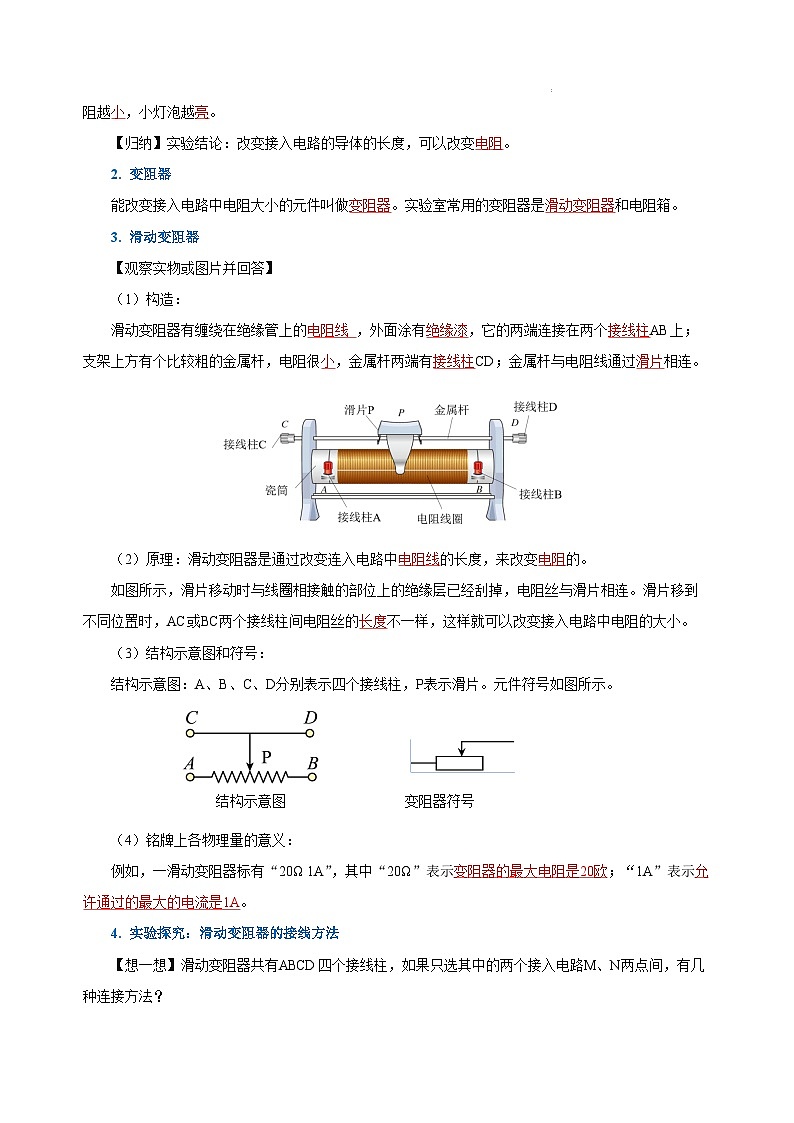

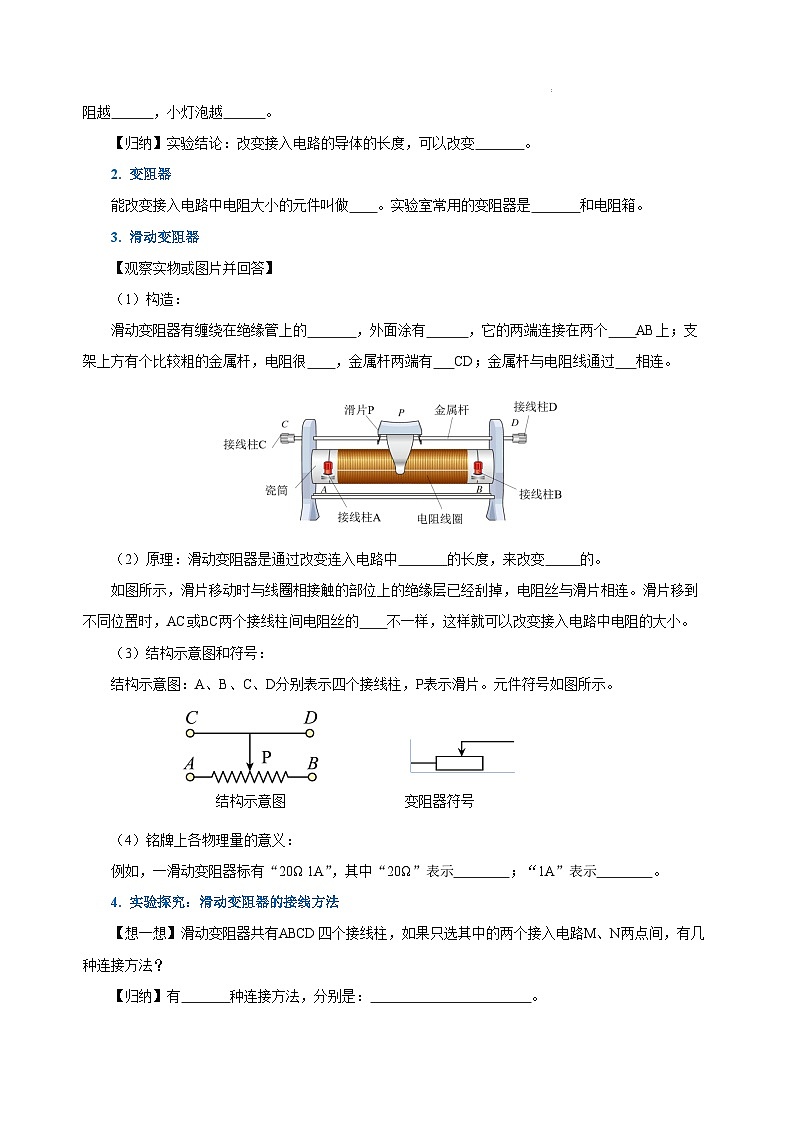

滑動變阻器

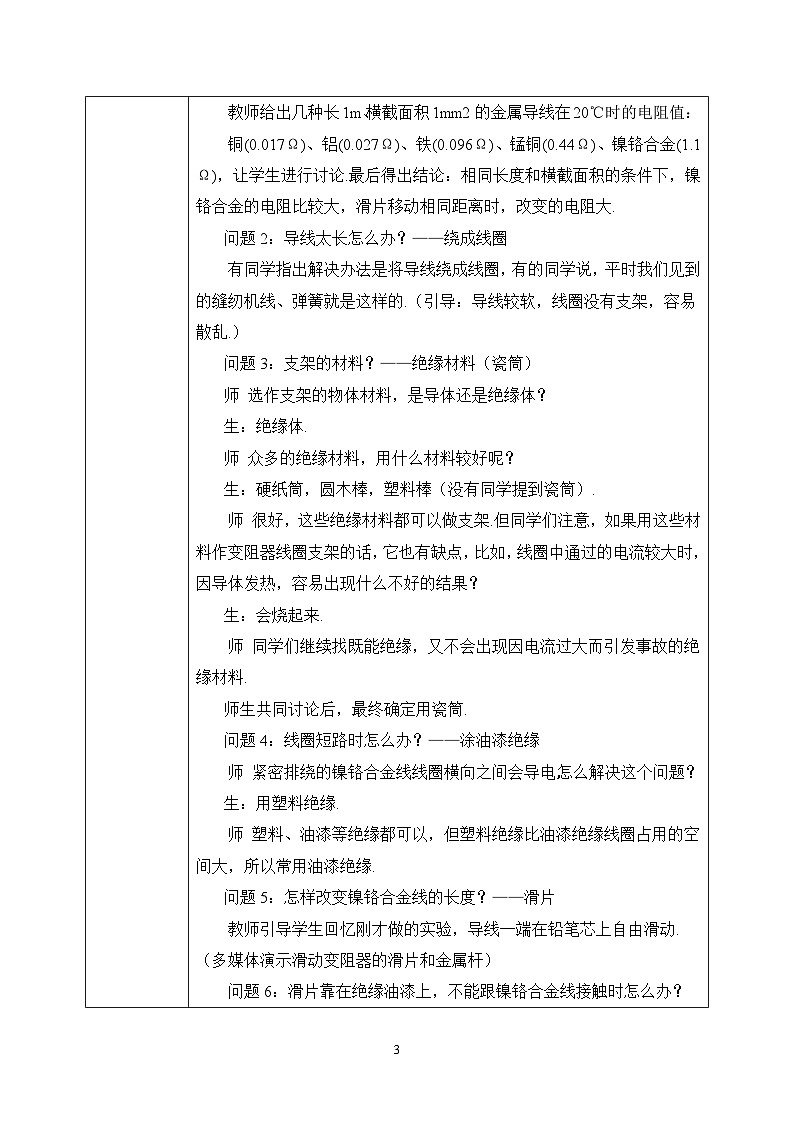

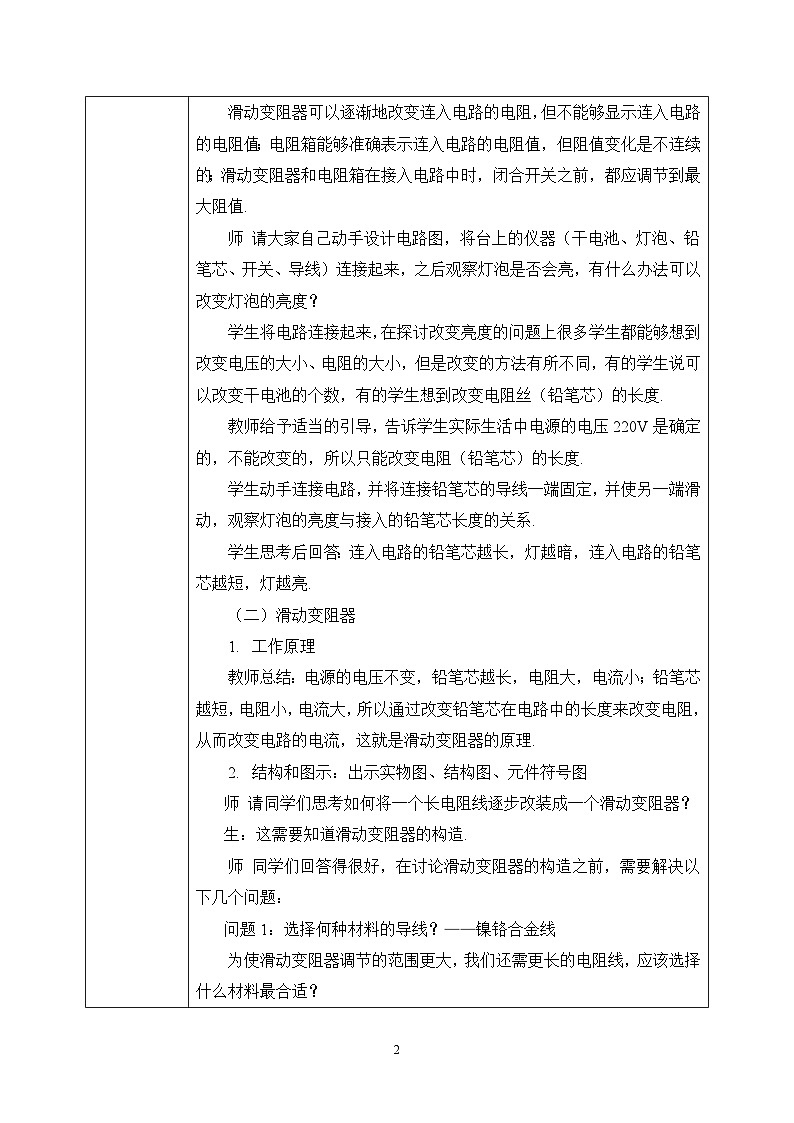

1.工作原理：改變接入電路中電阻線的長度來改變接入電阻，從而改變電流。
線圈
滑片
金屬棒
瓷筒
?。?）元件符號：
　（2）結構示意圖：
2．圖示 （1）實物圖：
新課教學
變阻器的最大阻值是20Ω，允許通過的最大電流是2A。(否則會燒壞變阻器)
（1）觀察滑動變阻器的結構
3．練習使用滑動變阻器
銘牌上標有什么？其含義是什么？“20Ω 1.5A”是什么意思？
20Ω 2A
新課教學
（2）滑動變阻器的使用：?、僖?lián)在電路中 ②采用“一上一下”兩接線柱法接入電路 (主要看下：向著下面的那個接線柱滑動電阻變小，遠離下面 的那個接線柱滑動電阻變大) ③使用前應將滑片放在阻值最大位置
新課教學
將C、D接入電路
相當于導線，電阻不變且最小
新課教學
將A、B接入電路
相當于定值電阻，電阻不變且最大
新課教學
接入電路的有效電阻絲為AP
將AD或AC接入電路
向右移動滑動變阻器電阻將？
變大
新課教學
將BC或BD接入電路
接入電路的有效電阻絲為BP
向右移動滑動變阻器電阻將？
變小
新課教學

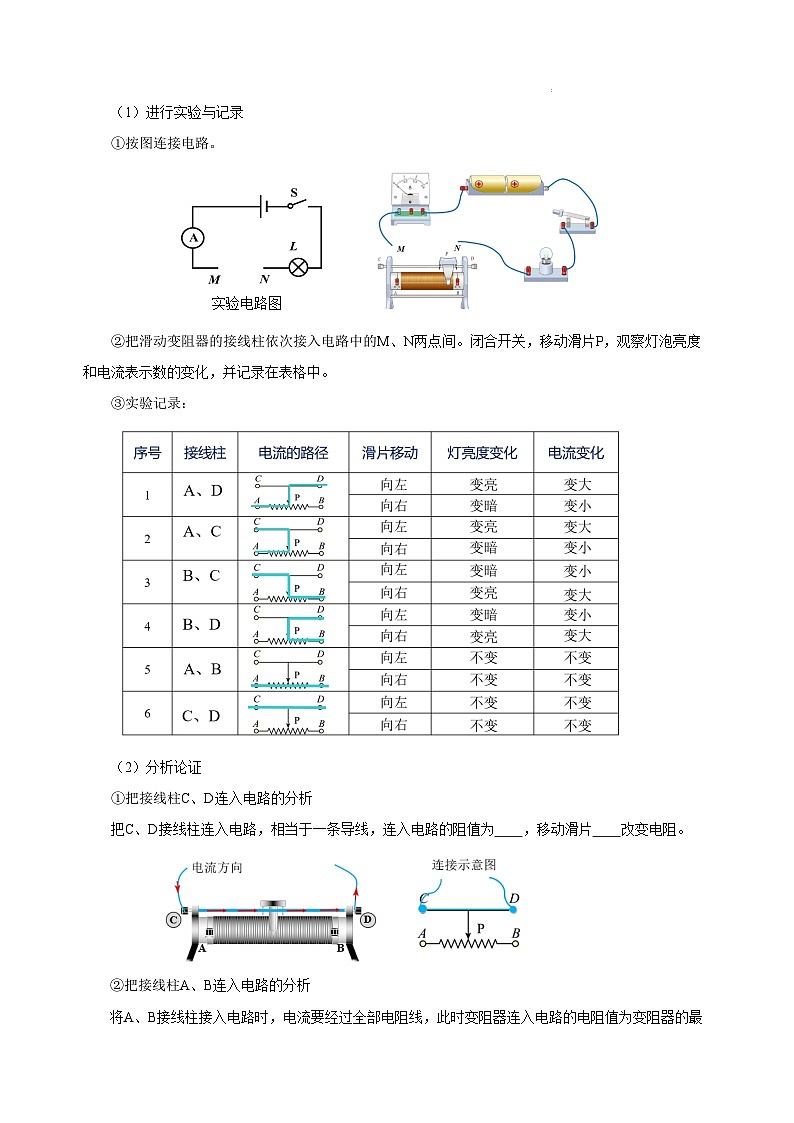

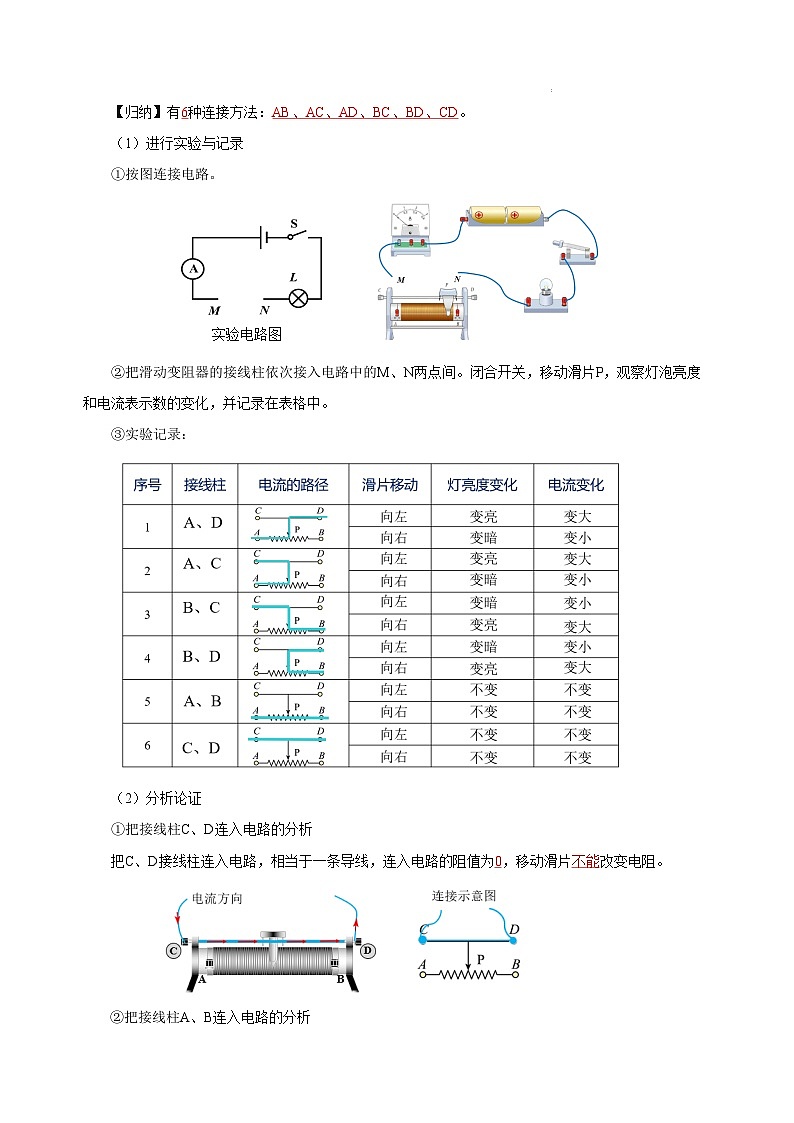

實驗1：用滑動變阻器改變小燈泡的亮度
新課教學
變小
變亮
變小
變亮
變大
變暗
變大
變暗
不變
不變
不變
不變
靠近
遠離
不變
新課教學
實驗2：用滑動變阻器控制電阻兩端的電壓
　　閉合開關S，調節滑動變阻器的滑片，使定值電阻R兩端的電壓成整數倍地變化。
　　換用不同的定值電阻，使電阻成整數倍地變化，閉合開關S，調節滑動變阻器的滑片，保持每次接入的定值電阻兩端的電壓不變。
新課教學
新課教學
滑動變阻器的應用
1. 電位器：有些家用電器音量調節的器件也是一種變阻器，通常稱為電位器。
新課教學
電位器
新課教學
新課教學
滑動變阻器的應用
2.電阻箱：
阻值：427歐
課堂小結
變阻器
滑動變阻器
應用：電位器
構造：瓷筒、線圈、滑片、金屬棒、接線柱等
優、缺點：能夠連續改變接入電路的電阻， 但不能顯示接入電路的阻值大小
原理：通過改變接入電路中的電阻絲長度來改變電阻
接法：“一上一下”
作用：改變電路中的電流和部分電路兩端的電壓；保護電路

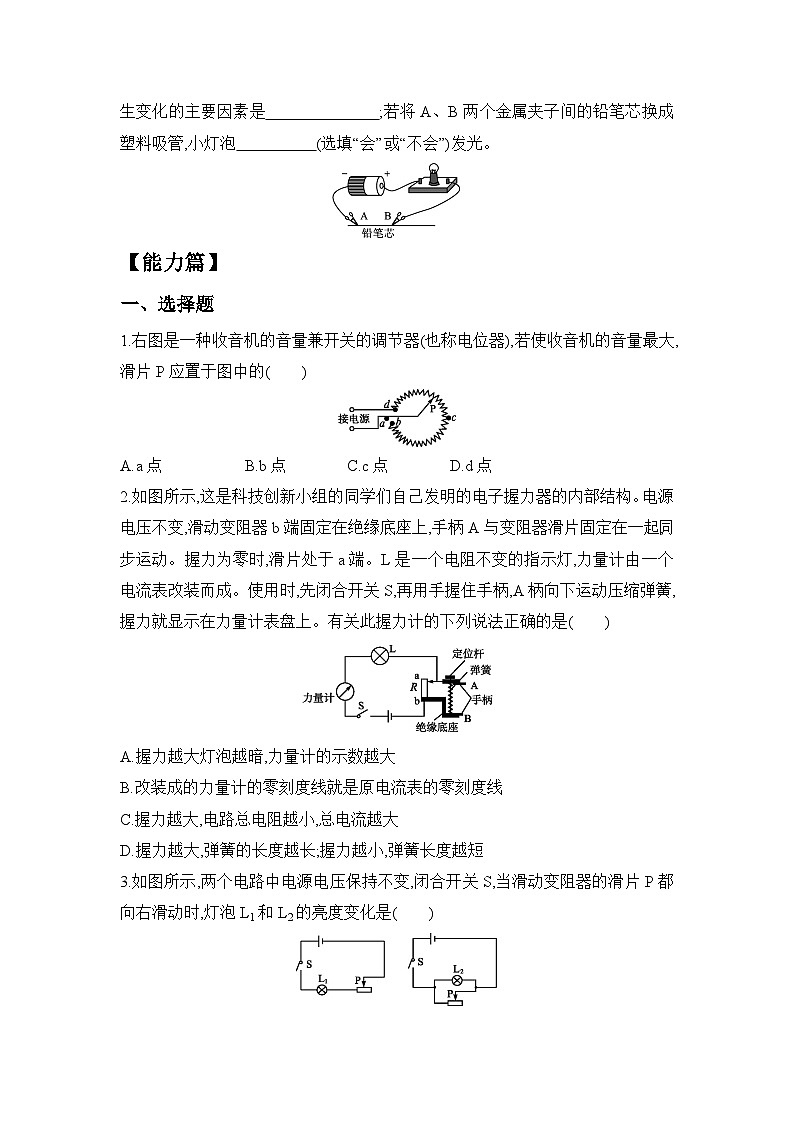

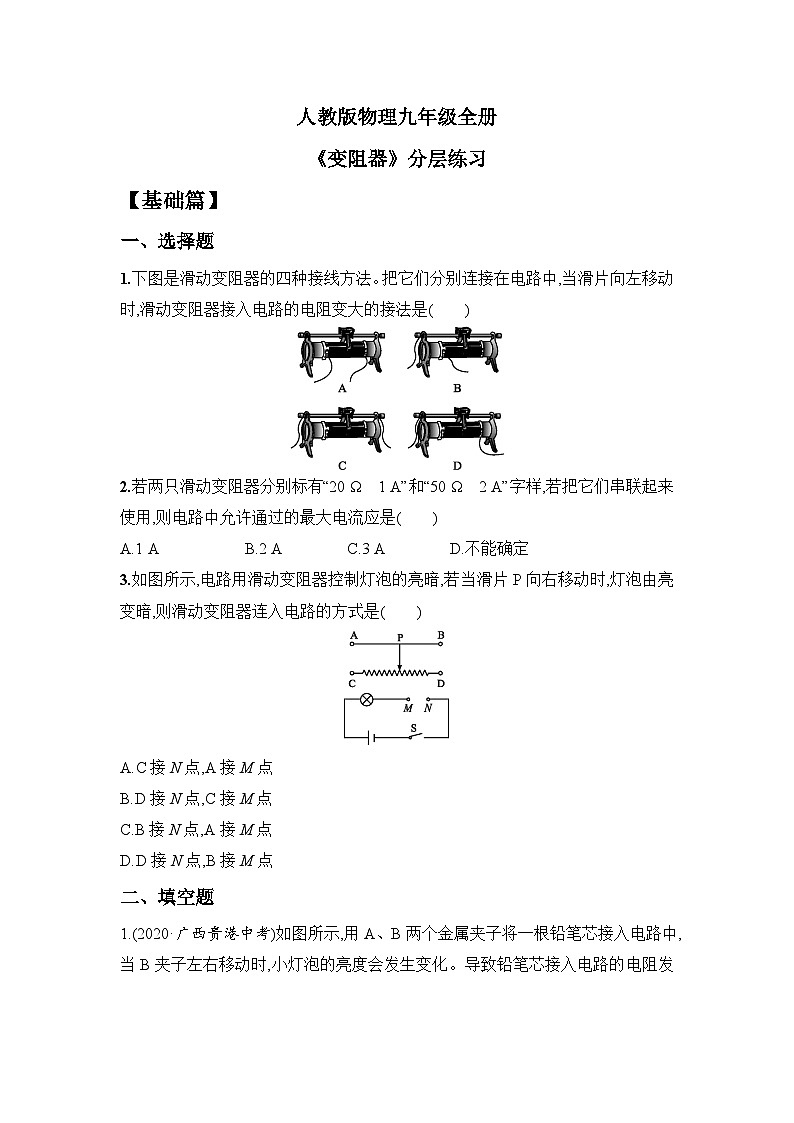

課堂練習
1.如圖所示的滑動變阻器連入電路的4種接法中，當滑片P向右滑動時，滑動變阻器連入電路部分的電阻增大的是(　　)
A
課堂練習
2.常用的變阻器有兩種:滑動變阻器和電阻箱,下列說法中正確的是 (　　)A.電阻箱能逐漸改變它連入電路的電阻,但不能表示出它連入的阻值B.滑動變阻器能夠表示出它連入電路時其滑片處在不同位置時的阻值C.電阻箱能夠表示出它連入電路時的阻值D.這兩種變阻器規定有最大阻值,但對于通過它們的電流卻沒有任何限制
C
課堂練習
3.電動自行車是一種非常方便快捷的交通工具.旋轉右手的“調速”把手,發現電動機帶動后輪的轉速會發生改變,與這個“調速”把手聯動的電路元件實質是一個　 　 　 　;它是利用改變　　 　 　來改變電路中電流大小的.?
滑動變阻器
電阻的大小
課堂練習
4.如圖所示,d為旋鈕觸片,將該變阻器接入電路中調節燈泡的亮度,當順時針旋轉旋鈕觸片時,燈泡變亮,則應連接接線柱　　　(選填“a,b”“b,c”或“a,c”)和燈泡　 　聯后接入電路中.?
b,c
串
