人教版中考物理復習微專題2生活中的杠桿——桿秤課件

這是一份人教版中考物理復習微專題2生活中的杠桿——桿秤課件，共8頁。PPT課件主要包含了杠桿平衡條件等內容，歡迎下載使用。

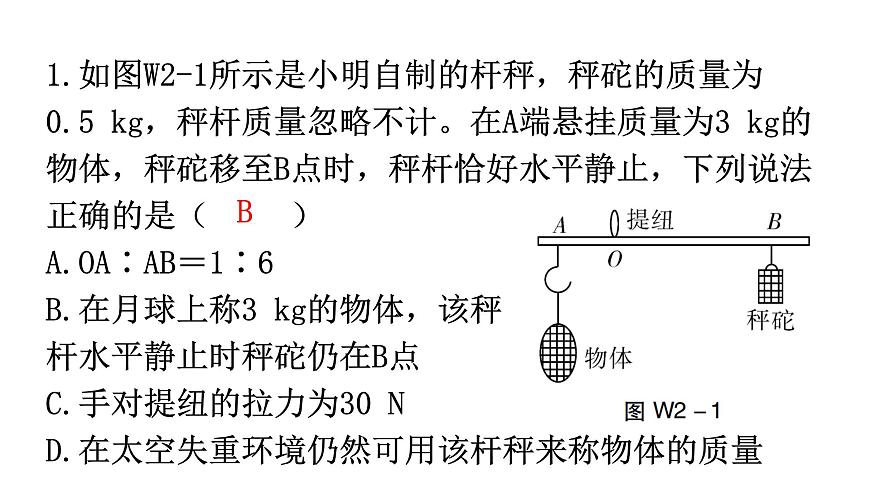

1.如圖W2-1所示是小明自制的桿秤，秤砣的質量為0.5 kg，秤桿質量忽略不計。在A端懸掛質量為3 kg的物體，秤砣移至B點時，秤桿恰好水平靜止，下列說法正確的是（ ）A.OA∶AB＝1∶6B.在月球上稱3 kg的物體，該秤桿水平靜止時秤砣仍在B點C.手對提紐的拉力為30 ND.在太空失重環境仍然可用該桿秤來稱物體的質量

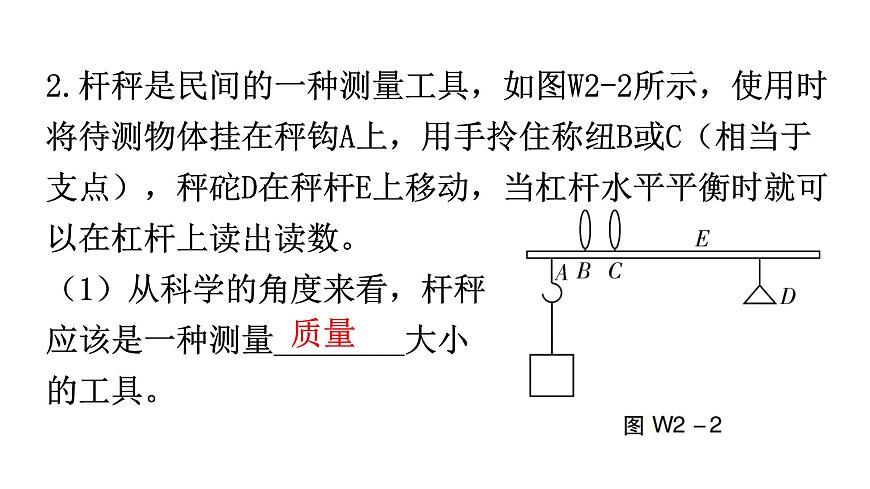

2.桿秤是民間的一種測量工具，如圖W2-2所示，使用時將待測物體掛在秤鉤A上，用手拎住稱紐B或C（相當于支點），秤砣D在秤桿E上移動，當杠桿水平平衡時就可以在杠桿上讀出讀數。（1）從科學的角度來看，桿秤應該是一種測量________大小的工具。

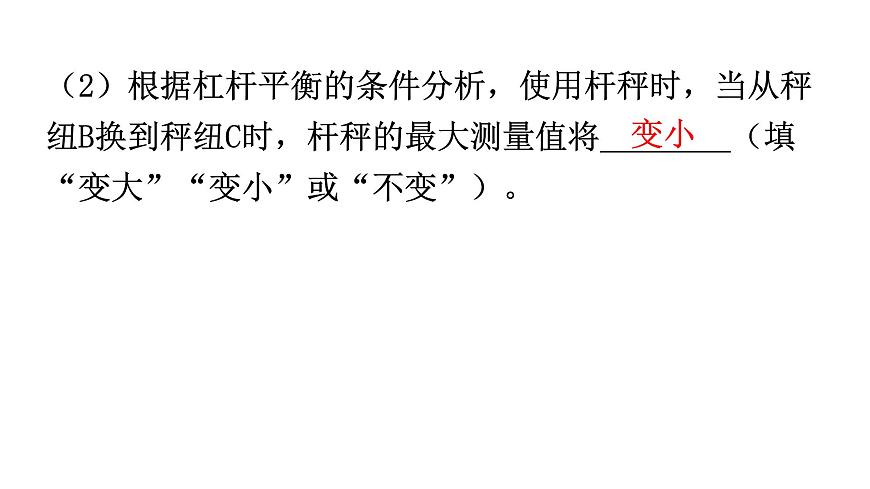

（2）根據杠桿平衡的條件分析，使用桿秤時，當從秤紐B換到秤紐C時，桿秤的最大測量值將________（填“變大”“變小”或“不變”）。
3.小明找到一把帶有秤砣的桿秤，向爺爺請教了桿秤的幾個部件名稱（如圖W2-3甲所示），初步掌握了使用方法并進行了嘗試：不掛重物，提住秤鈕，當秤砣移動至定盤星處時，秤桿恰能處于平衡狀態；將被稱重物掛在秤鉤上，移動秤砣懸線位置直至秤桿平衡，通過桿身刻度直接讀出重物質量。
（1）分析可知，桿秤屬于________這種簡單機械，它主要利用了________________這一物理原理來工作的。（2）小明發現系秤砣的繩子較長且有一段磨損嚴重，他把這部分剪去，將剩余的繩子接好掛在秤桿上使用，這會導致測量的結果________（填“偏大”“不變”或“偏小”）。
（3）小明找來一把刻度尺，想不借助其他器材測量出秤砣的質量，幫他寫出必要的測量步驟，并用所測得的物理量符號表示出秤砣質量的表達式。必要的步驟：__________________________________________________________________________________________________________________________________秤砣質量表達式：m砣＝________。
①在秤鉤上掛一個重物；②調節秤砣，使秤桿平衡；③讀出桿身刻度示數為m；④測出秤紐到秤鉤所在線的距離L2，測出秤紐到秤砣所在線的距離L1。
