杠桿復習 仁壽縣三溪九年制學校 馮俊清
從支點到動力作用線的垂直距離
從支點到阻力作用線的垂直距離

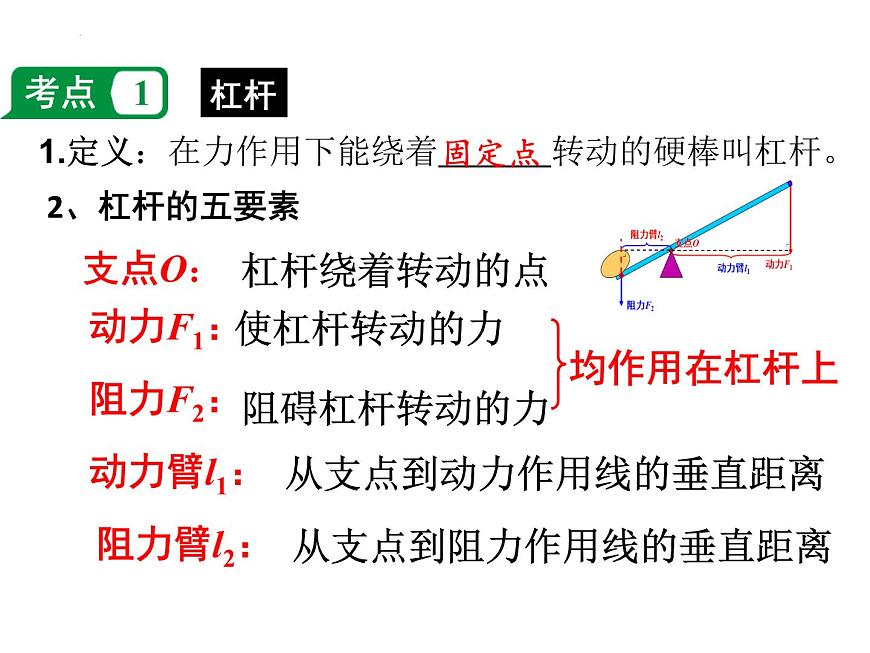

1.定義：在力作用下能繞著 轉動的硬棒叫杠桿。

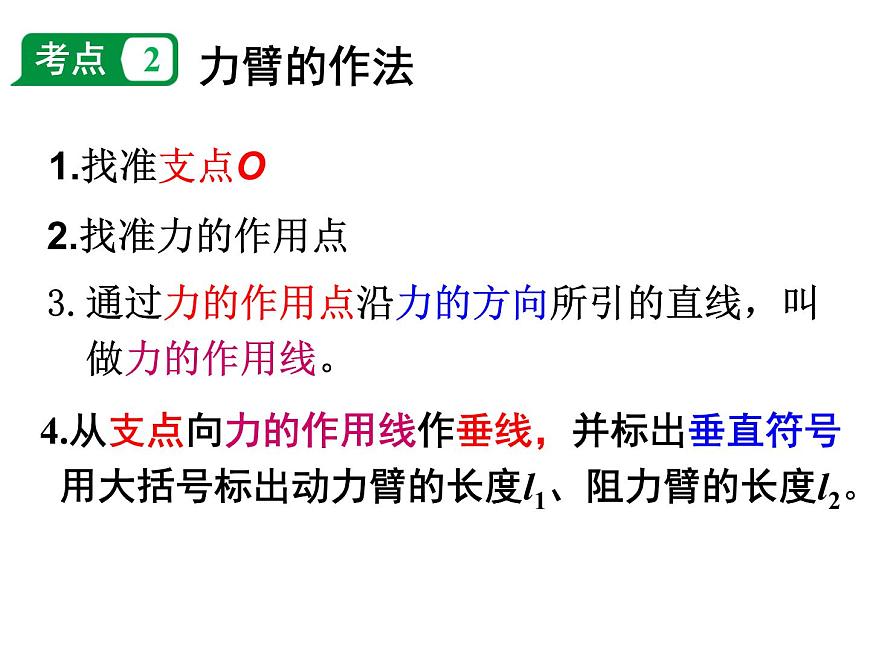

3.通過力的作用點沿力的方向所引的直線，叫 做力的作用線。

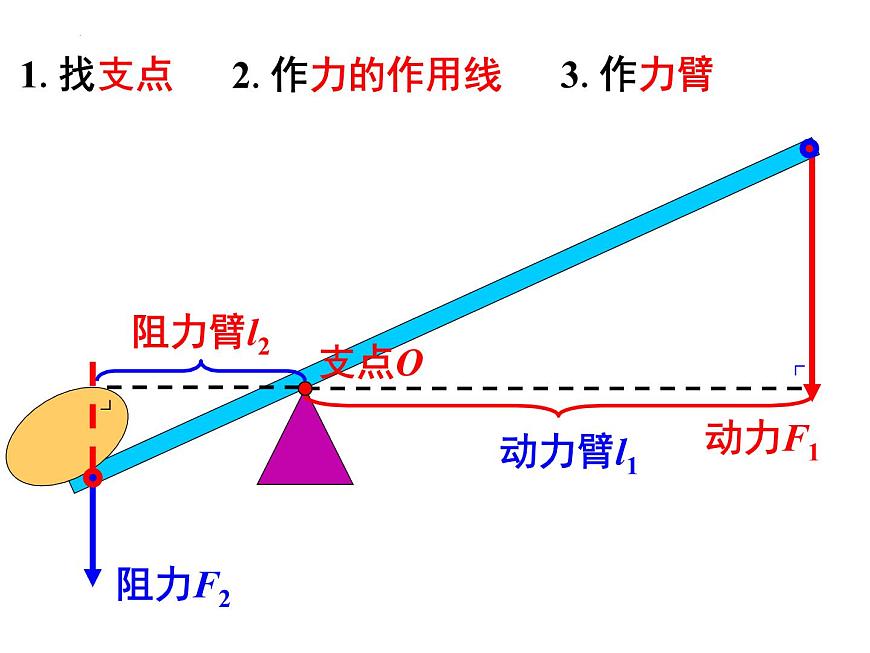

4.從支點向力的作用線作垂線，并標出垂直符號 用大括號標出動力臂的長度l1、阻力臂的長度l2。

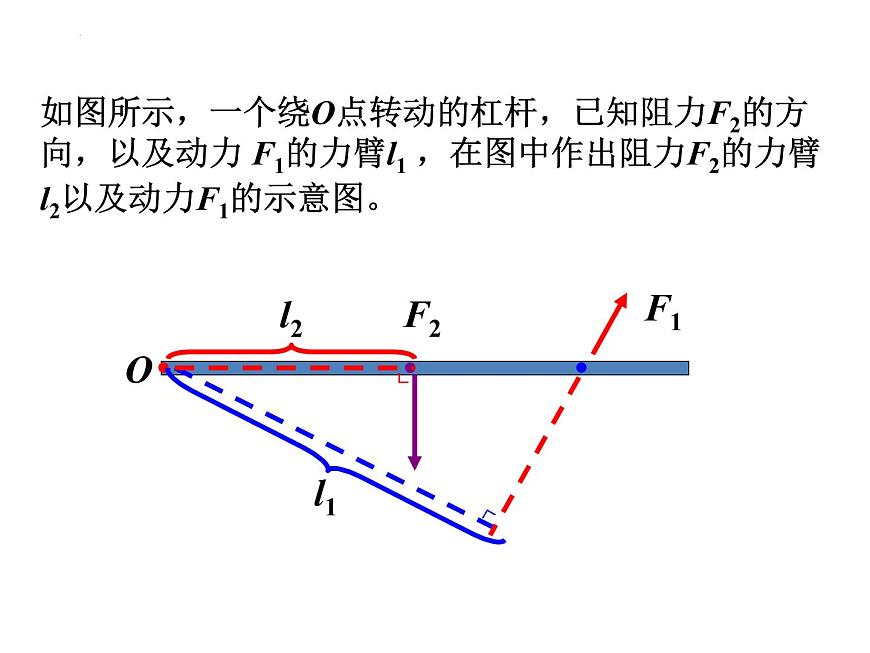

如圖所示，一個繞O點轉動的杠桿，已知阻力F2的方向，以及動力 F1的力臂l1 ，在圖中作出阻力F2的力臂l2以及動力F1的示意圖。
(1)確定杠桿的支點；
(2)找出杠桿上離支點最遠的點，該點即為 最小動力的作用點；
(3)連接支點與作用點；
(4)過作用點作連線的垂線，并標出垂直符號， 則最小力的方向沿該垂線的方向且與杠桿轉 動的方向相反．
如圖所示，曲桿AOBC自重不計，O為支點，AO＝60cm，OB＝40cm，BC＝30cm，要使曲桿在水平位置平衡，請作出施加最小的動力F1的示意圖及其力臂l1。
(眉山2018)如圖所示，輕質杠桿OA能繞O點轉動，請在杠桿中的A端畫出使輕質杠桿保持平衡的最小的力F的示意圖（要求保留作圖痕跡）。
(2)杠桿的平衡條件(或杠桿原理)是： 動× 動力臂 ＝ 阻力× 阻力臂 ，
也可以寫成公式： F L＝F ．
F1 L1＝F2L2
(1)杠桿的平衡是指杠桿 或 勻 ．
(3)實驗中，我們是根據測得的數據，通過計算 _______________________才歸納出杠桿的平 衡條件是________________________________。
從杠桿上方便地讀出或測量出力臂
動力×動力臂和阻力×阻力臂
動力 ×動力臂=阻力×阻力臂(F1L1=F2L2 )
在“研究杠桿的平衡條件”實驗中：
(2)實驗前要調節杠桿兩端的平衡螺母，使杠桿在 位 置平衡，這樣做是為了 . 若發現杠桿左端低、右端高，這 時應將兩端的螺母 都向 移.
(1)讓支點在杠桿中心其目的是
消除杠桿自重對實驗的影響
根據杠桿平衡條件判斷杠桿平衡的辦法:
(1)分別計算動力與動力臂、阻力與阻力臂的乘積，比較兩 個乘積的大小，如相等則杠桿平衡，如不相等，杠桿將 向乘積 的一方偏轉．
(2)動力和阻力的方向可能 也可能 ，但相對支點 一定是相反的，若其中一個力使杠桿順時針轉動，則另 一個力會使杠桿逆時針轉動．
在已平衡的杠桿兩邊分別掛上不同數量的鉤碼（每個質量相等），杠桿仍然平衡，如圖，則：
⑴左右力臂L1:L2=____?
⑵在兩邊鉤碼下同時加掛一個同樣的鉤碼，杠桿____（填“能或不能”）平衡？ ___邊下降?
⑶若使杠桿再次平衡，可在 ___邊的鉤碼下再掛 ___ 個鉤碼？
⑷若使再次平衡的杠桿兩邊同時去掉一個鉤碼，則___邊將下降.
由F1l1＝F2l2 得：
=2.57×103kg＝2.57t
如圖所示,用固定在墻上的三角支架ABC放置空調室外機.如果A處螺釘松脫,則支架會繞　　　　點傾翻.已知AB長40 cm,AC長30 cm.室外機的重力為300 N,正好處在AB中點處,則A處螺釘的水平拉力為　　　　N(支架重力不計).為了安全,室外機的位置應盡量　　　　(選填“靠近”或“遠離”)墻壁.?
　杠桿的平衡不是力的“平衡”，而是“力與力臂的乘積的平衡”。
若l1＞l2，則F1 F2
若l1＝l2，則F1 F2
若l1＜l2，則F1 F2
判斷杠桿的類型，實際就是比較動力臂和阻力臂的大小

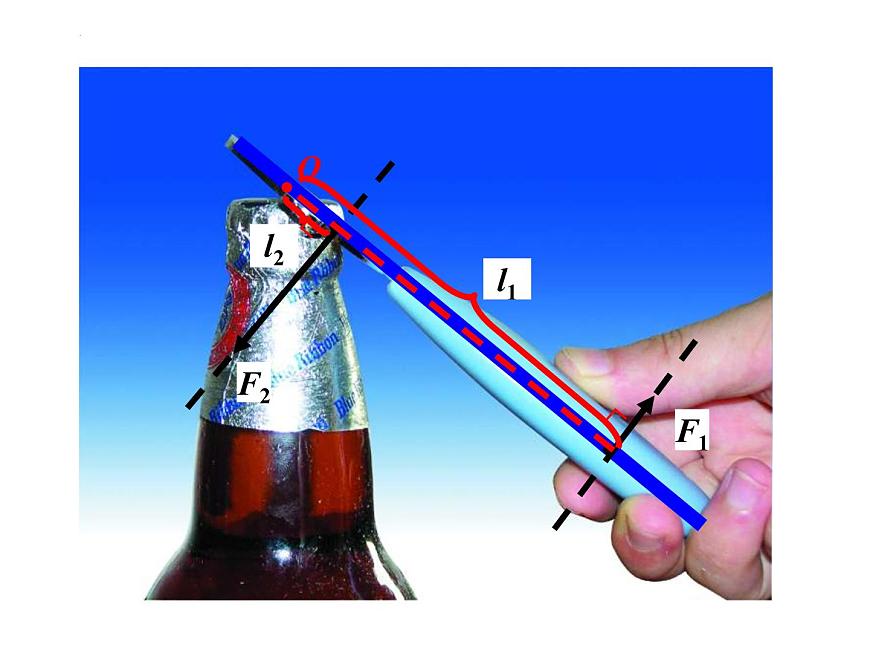

撬棒、鍘刀、羊角錘、銅絲鉗、手推車、瓶蓋啟子、花枝剪刀等
釣魚竿、起重臂、人的前臂、理發剪刀、鑷子、筷子、食品夾等
天平、定滑輪、蹺蹺板等
請對下列應用的杠桿進行分類：
如圖所示杠桿，在A端施一個始終與杠桿垂直的力F，當杠桿由如圖實線位置勻速轉動到虛線位置時，F(xiàn)大小的變化情況是（ ） A．大小不變 B．由小變大 C．先變大后變小 D．先變小后變大
1. 以杠桿中點作為支點的目的是消除_________對實 驗的影響
2. 實驗前調節杠桿平衡:左高向___調，右高向____ 調。實驗過程中 (能、不能)再調節平衡螺母。3. 實驗前調節杠桿在水平位置平衡的目的是 _____ _
斜拉杠桿時測力計示數變大
上，減少杠桿自身重力對實驗的影響
(4)在杠桿兩端加掛鉤碼，并移動鉤碼，使杠桿在水平位置平衡，測出力臂，多次實驗并把數據記錄在表格中．
小明根據以上數據得出杠桿的平衡條件是 F .(5)小明改變鉤碼的個數和位置進行了多次實驗，其目的是 使實驗結論更具有普遍性(或避免實 ．
(7)如圖丙所示，用彈簧測力計在C處豎直向上拉， 使杠桿在水平位置平衡，當彈簧測力計在原位 置逐漸向左傾斜時,要使杠桿仍然在水平位置平 衡，則彈簧測力計的示數將 變 (填“變大” “變小”或“不變”)．
