2022年中考物理復習課件---杠桿專題

這是一份2022年中考物理復習課件---杠桿專題，共48頁。PPT課件主要包含了專題一杠桿作圖，畫力臂的方法，杠桿的平衡條件，F(xiàn)不變，F(xiàn)先變大后變小，F(xiàn)變大等內容，歡迎下載使用。

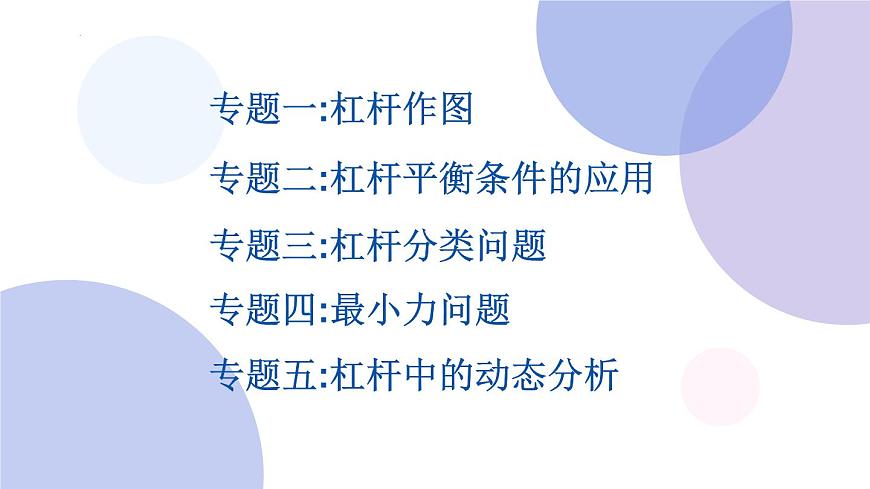

專題二:杠桿平衡條件的應用
專題五:杠桿中的動態分析

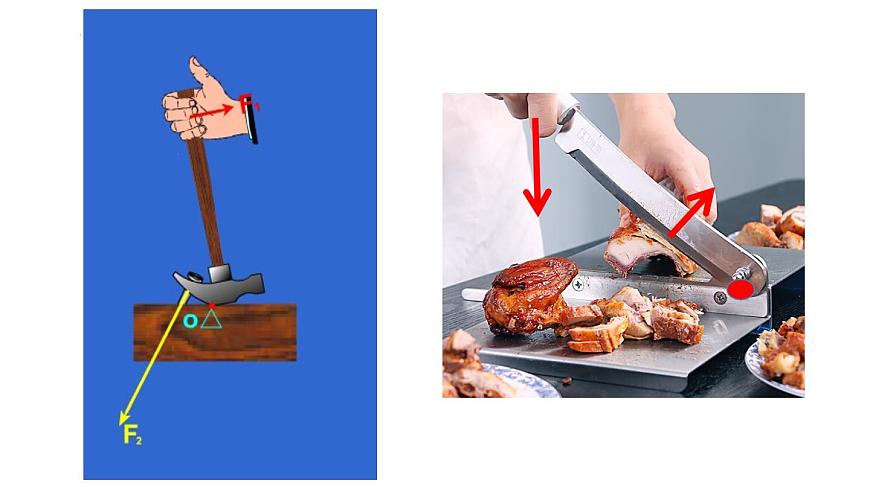

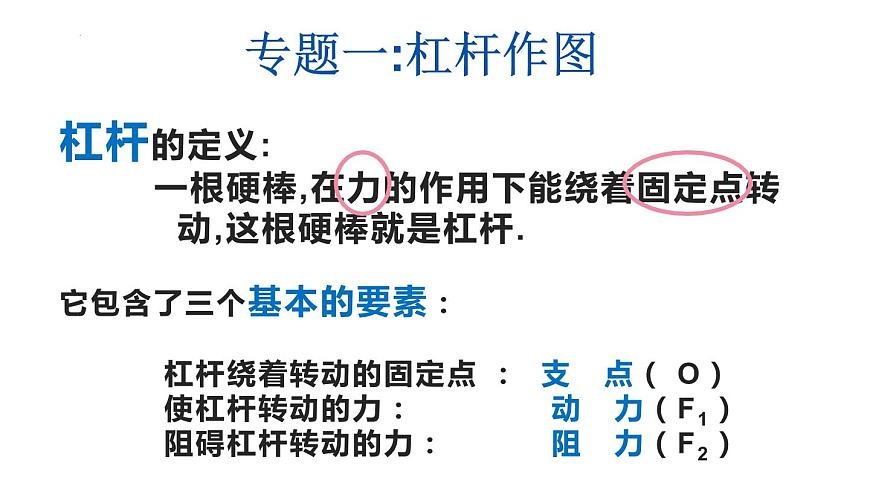

杠桿的定義: 一根硬棒,在力的作用下能繞著固定點轉 動,這根硬棒就是杠桿. 它包含了三個基本的要素： 杠桿繞著轉動的固定點 ： 支　點（ O） 使杠桿轉動的力： 動　力（F1） 阻礙杠桿轉動的力： 阻　力（F2）

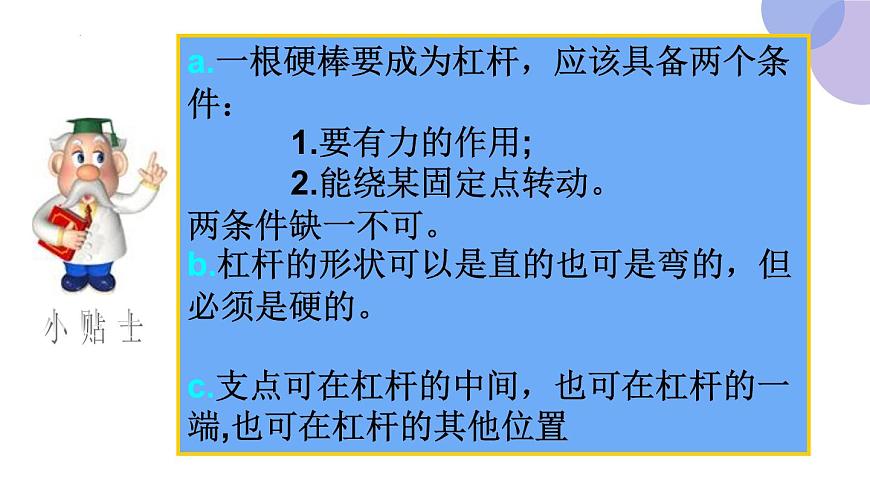

a.一根硬棒要成為杠桿，應該具備兩個條件： 1.要有力的作用; 2.能繞某固定點轉動。兩條件缺一不可。b.杠桿的形狀可以是直的也可是彎的，但必須是硬的。c.支點可在杠桿的中間，也可在杠桿的一端,也可在杠桿的其他位置

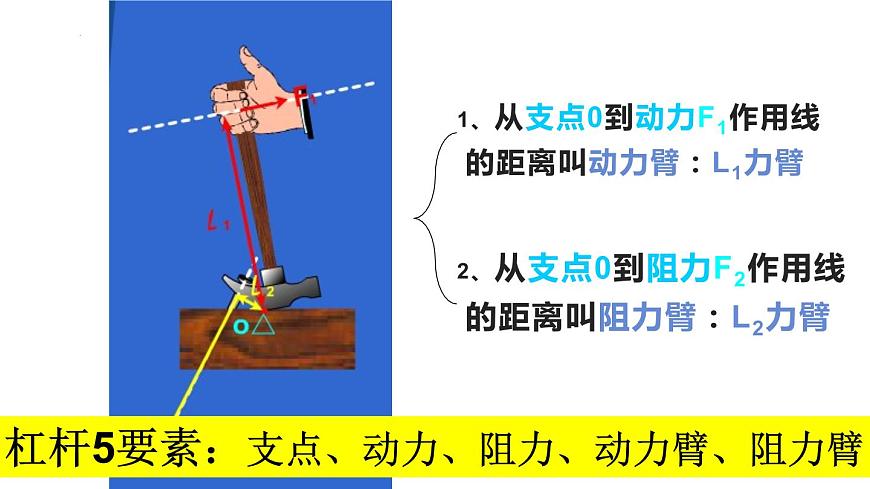

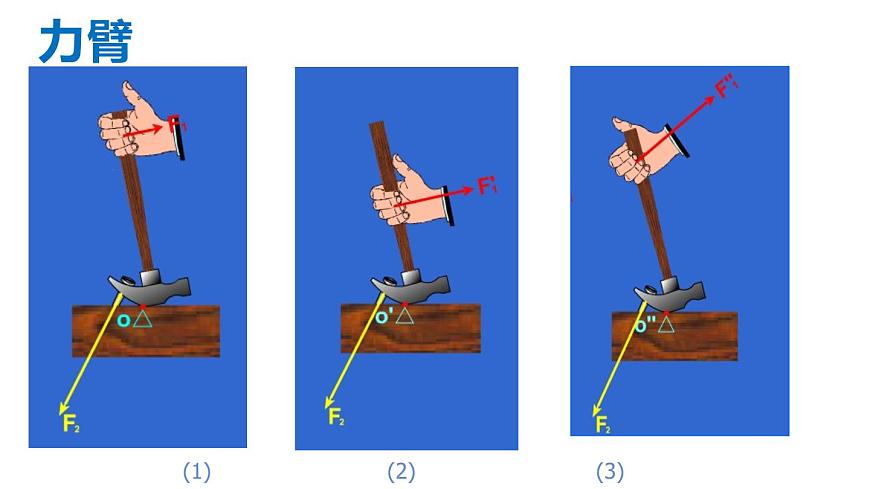

1、從支點0到動力F1作用線的距離叫動力臂：L1力臂 2、從支點0到阻力F2作用線的距離叫阻力臂：L2力臂
杠桿5要素：支點、動力、阻力、動力臂、阻力臂
二畫（畫出力的作用線）
四標（標垂足---直角符號、標力臂---支點到垂足的距離 ）
標出杠桿的五要素，并畫出力臂
當杠桿在動力和阻力的作用下，保持靜止?fàn)顟B(tài)或勻速轉動狀態，我們就說杠桿處于平衡。
F1·L1=F2·L2
動力χ動力臂＝阻力χ阻力臂
在實驗前，是否也要調節杠桿在水平位置平衡？為什么？
調節杠桿水平平衡的目的：
忽略杠桿自身重力對實驗的影響
便于在杠桿上直接讀出力臂
忽略杠桿自身重力對實驗的影響且便于測量力臂。
探究 時的注意事項
1、一般情況下，一個杠桿在靜止（或者勻速轉動）時，我們就說 此時杠桿處于平衡狀態。2、要盡量讓杠桿在水平位置平衡。 （因?yàn)楦軛U在水平位置平衡時,重力影響忽略，且力臂就在平衡尺上,便于測量.）3、左邊鉤碼的重力我們當做阻力F2， 右邊鉤碼的重力我們當做動力F1，4、為了讓探究結果具有普遍性，改變鉤碼重和兩邊的距離做六次實驗
小陽同學在做“探究杠桿平衡條件”的實驗時，他把杠桿掛在支架上，發現左端向下傾斜。（1）若使杠桿在 位置平衡，需把平衡螺母向 端調節。（2）如果在杠桿的A處掛三個相同的鉤碼，則在B處要掛 個同樣的鉤碼，杠桿才能重新位置平衡。（3）若在C處掛6 N的鉤碼，用彈簧測力計作用在B點，要使杠桿在水平位置平衡，最小拉力的方向應該 ，此時彈簧測力計的示數為 。
甲乙兩組數據，你認為哪組數據有問題，原因是什么？
沒有多次測量數據，數據不具有偶然性
不同物理量之間不可以相加
如圖所示,某同學在做俯臥撐運動?？蓪⑺暈橐粋€(gè)杠桿。他的重心在A點,重力為500牛,那么他將身體撐起，雙手對地面的壓力至少＿＿＿ 。
[2019·房山一模]如圖所示是挖井時從井中提升沙土的杠桿示意圖。杠桿AB可以在豎直平面內繞固定點O轉動,已知AO：OB=3：2,懸掛在A端的桶與沙土所受的重力為100 N,懸掛在B端的配重所受的重力為70 N。當杠桿AB在水平位置平衡時(不計桿重和繩重),加在配重下面繩端的豎直向下的拉力F是 N
L1>L2　　　　F1
