1. 初步認識電壓，知道電壓的作用及電源是提供電壓的裝置；
2. 知道電壓的單位及其換算關系，記住干電池及家庭電路電壓值；
3. 認識電壓表，了解電壓表的用途與符號，會正確使用電壓表測量電壓。

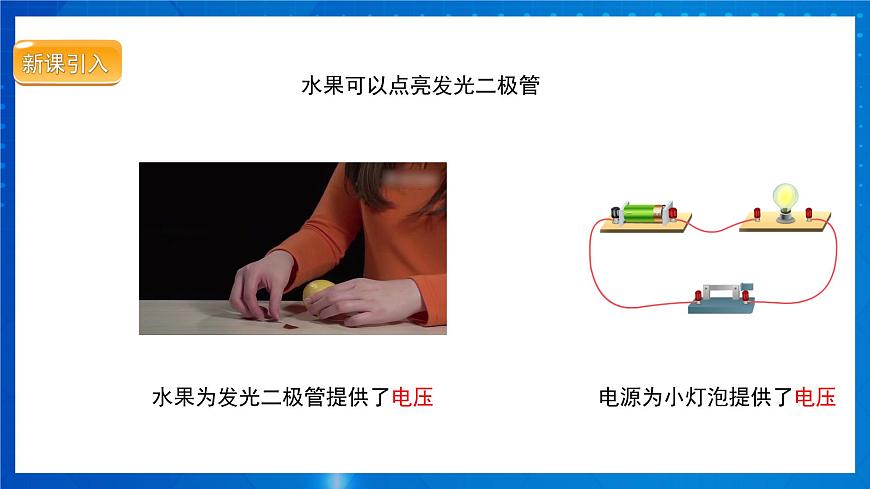

水果可以點亮發光二極管
燈泡能持續發光，是因?yàn)橛须姾刹粩嗟亓鬟^燈泡；電吹風能持續吹風，是因?yàn)橛须姾刹粩嗟亓鬟^電吹風；
提示： 不能把電池的兩端用導線直接連在一起。
水果為發光二極管提供了電壓
電源為小燈泡提供了電壓

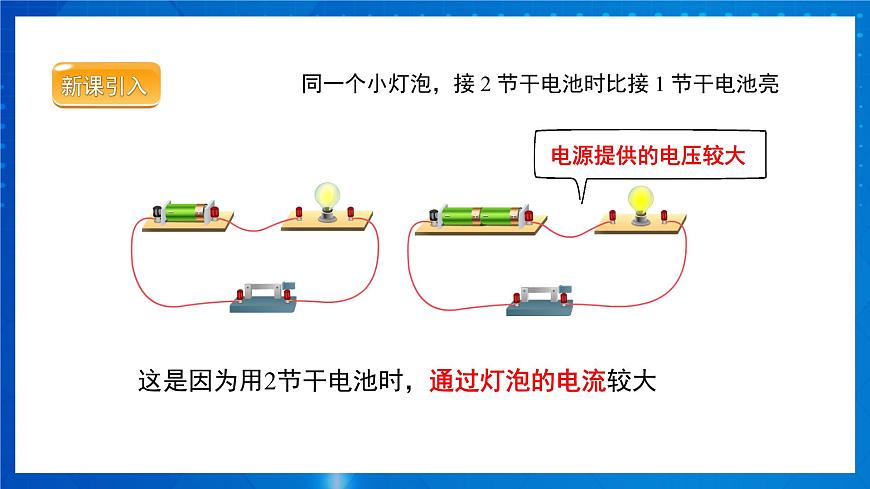

同一個小燈泡，接 2 節干電池時比接 1 節干電池亮
這是因?yàn)橛?節干電池時，通過燈泡的電流較大

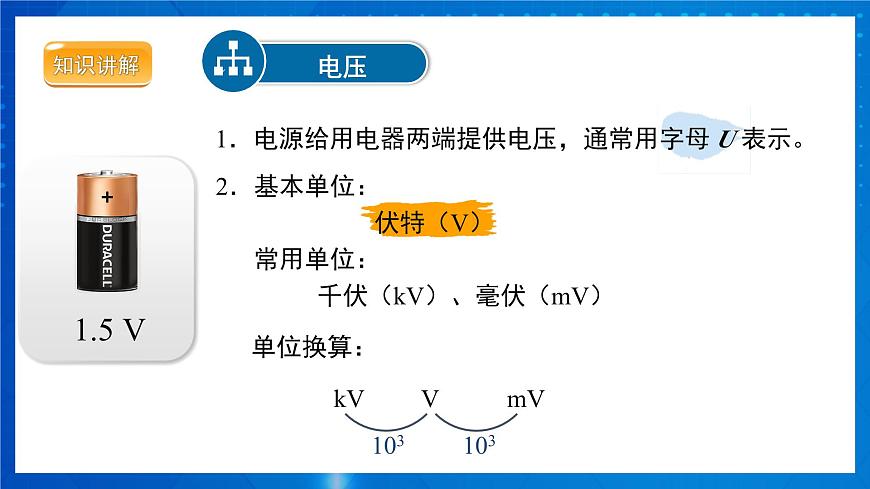

1．電源給用電器兩端提供電壓，通常用字母 U 表示。
2．基本單位： 伏特（V） 常用單位： 千伏（kV）、毫伏（mV）

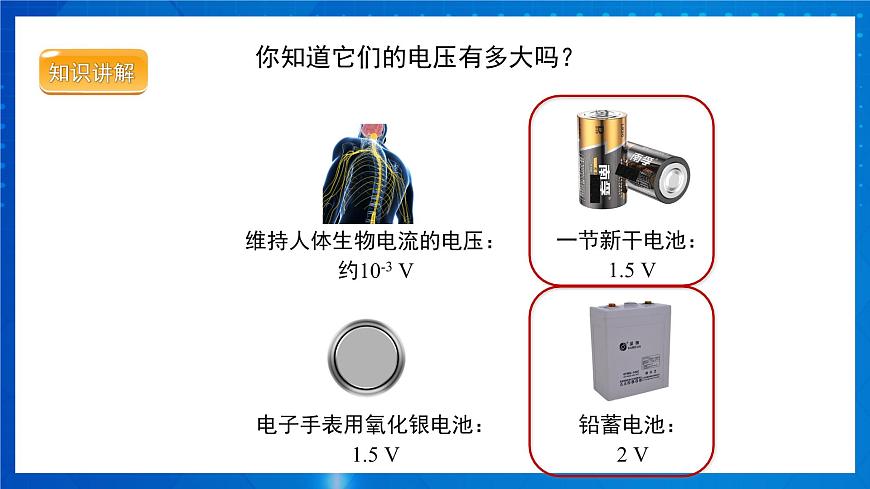

一節新干電池：1.5 V
維持人體生物電流的電壓：約10-3 V

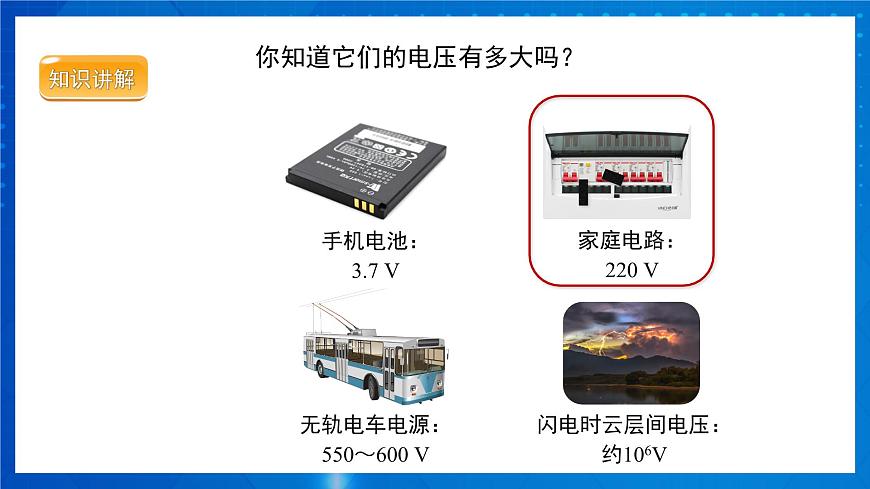

你知道它們的電壓有多大嗎？
電子手表用氧化銀電池：1.5 V
無軌電車電源：550～600 V
閃電時云層間電壓：約106V
閱讀說明書學習它的使用方法

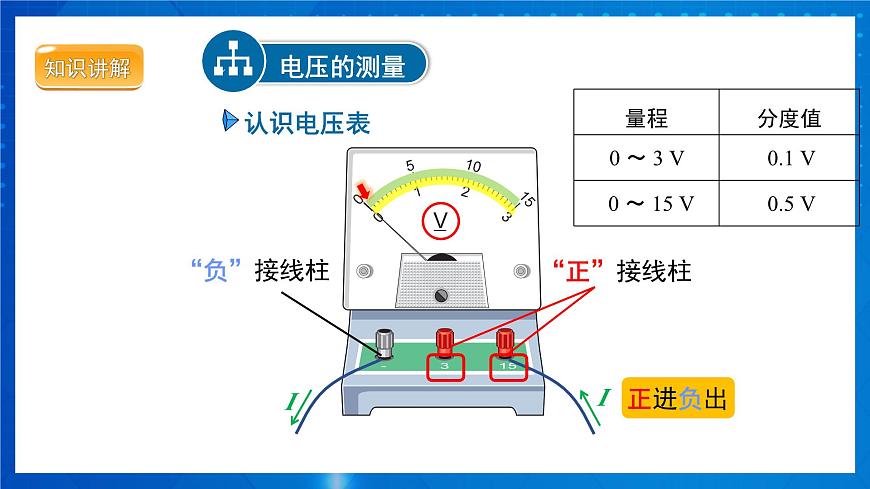

電壓表的使用——1.使用前調零
電壓表的使用——2.使用時
電壓表在電路中相當于斷路
讓電流從“＋”接線柱流進，從“－”接線柱流出
正負接線柱接反，指針反偏，無法讀數，容易損壞電壓表
讓電流從“＋”線柱流進，從“－”接線柱流出
被測電壓較小，指針偏轉角度過小，讀數不夠精確，應改用更小量程
被測電壓超過電壓表的最大量程，無法讀數，可能損壞電壓表，應改用更大量程
電壓表的使用——注意事項
可以直接連到電源的兩極，此時測量電源兩端電壓
