    八年級上冊第3節 平面鏡成像課堂檢測

    展開

    這是一份八年級上冊第3節 平面鏡成像課堂檢測,共14頁。試卷主要包含了 平面鏡成像利用的是光的反射,5mD等內容,歡迎下載使用。

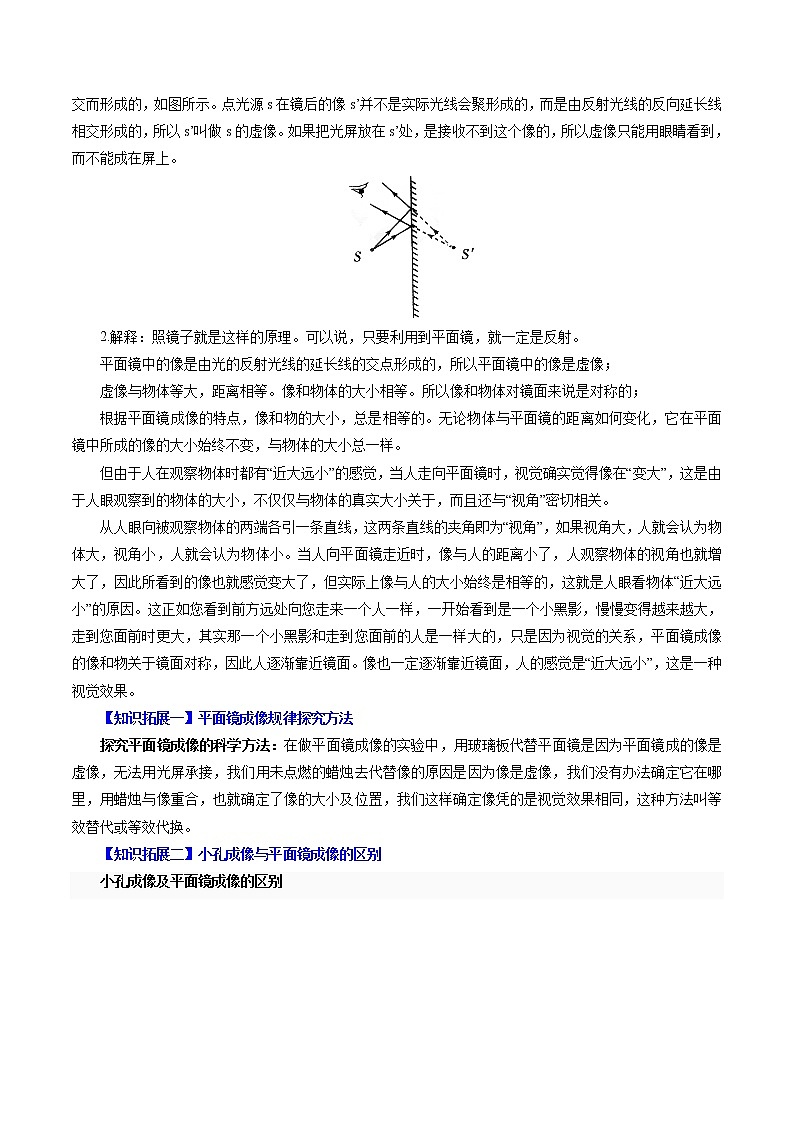

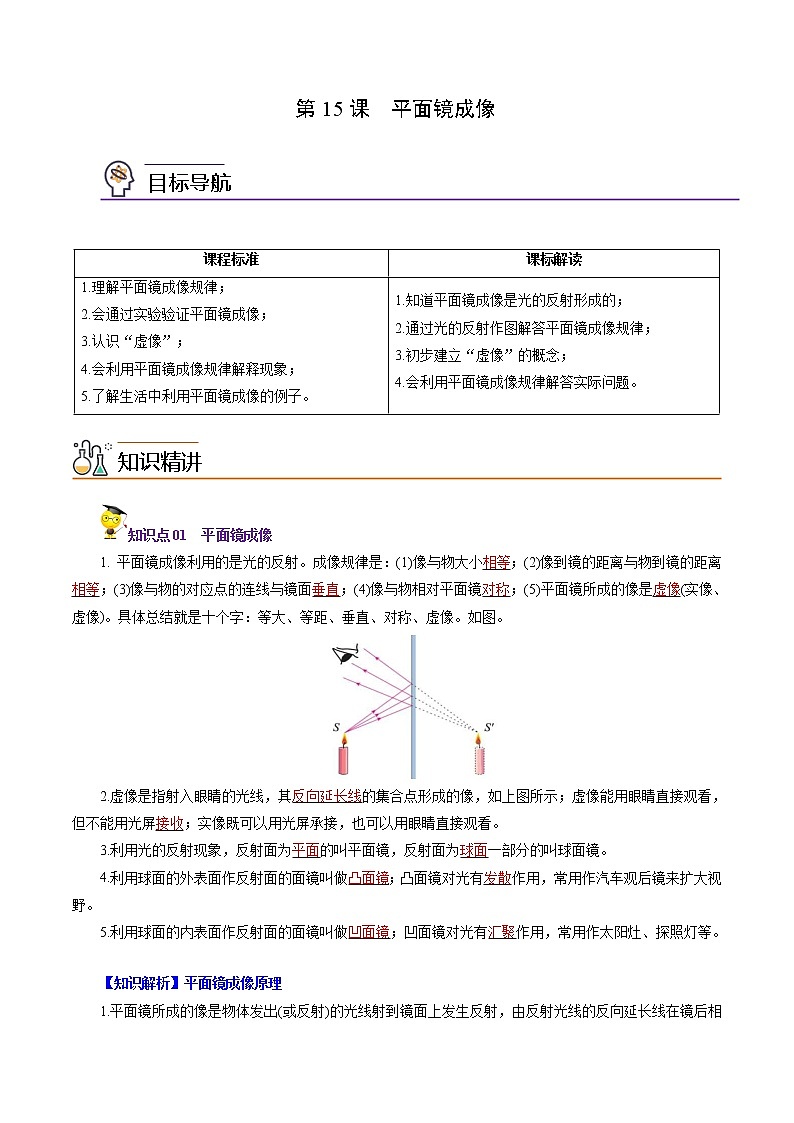

    15  平面鏡成像  課程標準課標解讀1.理解平面鏡成像規律;2.會通過實驗驗證平面鏡成像;3.認識虛像;4.會利用平面鏡成像規律解釋現象;5.了解生活中利用平面鏡成像的例子。1.知道平面鏡成像是光的反射形成的;2.通過光的反射作圖解答平面鏡成像規律;3.初步建立虛像的概念;4.會利用平面鏡成像規律解答實際問題。 知識點01  平面鏡成像1. 平面鏡成像利用的是光的反射。成像規律是:(1)像與物大小相等;(2)像到鏡的距離與物到鏡的距離相等;(3)像與物的對應點的連線與鏡面垂直(4)像與物相對平面鏡對稱;(5)平面鏡所成的像是虛像(實像、虛像)。具體總結就是十個字:等大、等距、垂直、對稱、虛像。如圖。2.虛像是指射入眼睛的光線,其反向延長線的集合點形成的像,如上圖所示;虛像能用眼睛直接觀看,但不能用光屏接收;實像既可以用光屏承接,也可以用眼睛直接觀看。3.利用光的反射現象,反射面為平面的叫平面鏡,反射面為球面一部分的叫球面鏡。4.利用球面的外表面作反射面的面鏡叫做凸面鏡;凸面鏡對光有發散作用,常用作汽車觀后鏡來擴大視野。5.利用球面的內表面作反射面的面鏡叫做凹面鏡;凹面鏡對光有匯聚作用,常用作太陽灶、探照燈等。【知識解析】平面鏡成像原理1.平面鏡所成的像是物體發出(或反射)的光線射到鏡面上發生反射,由反射光線的反向延長線在鏡后相交而形成的,如圖所示。點光源s在鏡后的像s’并不是實際光線會聚形成的,而是由反射光線的反向延長線相交形成的,所以s’叫做s的虛像。如果把光屏放在s’處,是接收不到這個像的,所以虛像只能用眼睛看到,而不能成在屏上。2.解釋:照鏡子就是這樣的原理??梢哉f,只要利用到平面鏡,就一定是反射。 平面鏡中的像是由光的反射光線的延長線的交點形成的,所以平面鏡中的像是虛像;虛像與物體等大,距離相等。像和物體的大小相等。所以像和物體對鏡面來說是對稱的;根據平面鏡成像的特點,像和物的大小,總是相等的。無論物體與平面鏡的距離如何變化,它在平面鏡中所成的像的大小始終不變,與物體的大小總一樣。但由于人在觀察物體時都有近大遠小的感覺,當人走向平面鏡時,視覺確實覺得像在變大,這是由于人眼觀察到的物體的大小,不僅僅與物體的真實大小關于,而且還與視角密切相關。從人眼向被觀察物體的兩端各引一條直線,這兩條直線的夾角即為視角,如果視角大,人就會認為物體大,視角小,人就會認為物體小。當人向平面鏡走近時,像與人的距離小了,人觀察物體的視角也就增大了,因此所看到的像也就感覺變大了,但實際上像與人的大小始終是相等的,這就是人眼看物體近大遠小的原因。這正如您看到前方遠處向您走來一個人一樣,一開始看到是一個小黑影,慢慢變得越來越大,走到您面前時更大,其實那一個小黑影和走到您面前的人是一樣大的,只是因?yàn)橐曈X的關系,平面鏡成像的像和物關于鏡面對稱,因此人逐漸靠近鏡面。像也一定逐漸靠近鏡面,人的感覺是近大遠小,這是一種視覺效果。【知識拓展一】平面鏡成像規律探究方法探究平面鏡成像的科學方法:在做平面鏡成像的實驗中,用玻璃板代替平面鏡是因?yàn)槠矫骁R成的像是虛像,無法用光屏承接,我們用未點燃的蠟燭去代替像的原因是因?yàn)橄袷翘撓?,我們沒有辦法確定它在哪里,用蠟燭與像重合,也就確定了像的大小及位置,我們這樣確定像憑的是視覺效果相同,這種方法叫等效替代或等效代換。【知識拓展二】小孔成像與平面鏡成像的區別小孔成像及平面鏡成像的區別【知識拓展三】用對稱法解答平面鏡作圖問題對稱思想作為一種科學研究思想,應用于平面鏡解題時,可啟發直覺思維,使許多問題不必進行全面周全的論述,借助于對稱性即可直接做出判斷。平面鏡的成像特點是:像和物的大小相等;它們到平面鏡的距離相等;像和物的連線與平面鏡垂直。像和物關于平面鏡是對稱的,這種對稱性廣泛地應用在了平面鏡作圖上。如圖所示,是關于平面鏡成像的幾個變式。不管物體如何復雜,平面鏡位置如何變化,還是考查角度如何變化,但有一條始終不變,那就是像和物的對稱性。例題1小明站在穿衣鏡前3m處,以1m/s的速度勻速靠近穿衣鏡,下列說法正確的是(  )A.穿衣鏡中小明的像逐漸變??;B.以穿衣鏡為參照物小明總是靜止的;C.穿衣鏡中小明的像是虛像;D2s后小明走的距離是1m【答案】C。【解析】A、平面鏡所成的像是與物體等大的,故A錯誤;B、小明站在穿衣鏡前3m處,以1m/s的速度勻速靠近穿衣鏡,以穿衣鏡為參照物小明與平面鏡之間有位置的變化,小明是運動的,故B錯誤;C、平面鏡所成的像是與物體等大的虛像,故C正確;D、2s后小明走的距離:svt1m/s×2s2m,故D錯誤;故選:C。例題2如圖是探究平面鏡成像時像與物的關系的裝置。在水平桌面上鋪一張白紙,將玻璃板豎立在白紙上,把一支點燃的蠟燭A放在玻璃板前面,一支完全相同但不點燃的蠟燭B放在玻璃板后面移動,直到看上去它與蠟燭A的像完全重合。移動點燃的蠟燭,多做幾次實驗。(1)在玻璃板的前面放一支點燃的蠟燭A,還要在玻璃板的后面放一支沒有點燃的蠟燭B,此操作目的是                             (2)在尋找蠟燭像的位置時,眼睛應該在蠟燭   (選填AB)這一側觀察,某同學無論怎樣調節蠟燭B,發現都不能與蠟燭A的像重合,發生這種現象的原因可能是         。(3)實驗中,如果把蠟燭A遠離平面鏡,看到的像會   (選填遠離靠近),像的大小   (變大,不變變小)。(4)若要確認平面鏡所成的像是虛像還是實像,進一步的操作是                     。【答案】(1)便于確定像的位置和比較像與物體的大??;(2)A;玻璃板沒有豎直放置;(3)遠離;不變;(4)把蠟燭B取走,光屏放在蠟燭B的位置上,看光屏上是否有蠟燭A的像,光屏上如果沒有,說明平面鏡成虛像。【解析】(1)在玻璃板的前面放一支點燃的蠟燭A,還要在玻璃板的后面放一支沒有點燃的蠟燭B,此操作目的是確定像的位置和比較像與物體的大小;(2)平面鏡成的像是光的反射形成的,A蠟燭發出的光線經玻璃板反射,被人眼接收,才能看到像,故眼睛在A蠟燭所在這一側;如果玻璃板沒有豎直放置,A蠟燭所成的像可能偏高或偏低,這樣B蠟燭與A蠟燭的像就無法重合了。(3)因平面鏡成像的特點是物距與像距相等,且大小相等,使蠟燭A離玻璃板遠一些,它的像會遠離玻璃板;物體不變,物體的像和物體大小相等,所以像的大小不變。(4)為了驗證平面鏡成虛像,可以把蠟燭B取走,光屏放在蠟燭B的位置上,看光屏上是否有蠟燭A的像,光屏上如果沒有,說明平面鏡成虛像。故答案為:(1)便于確定像的位置和比較像與物體的大??;(2)A;玻璃板沒有豎直放置;(3)遠離;不變;(4)把蠟燭B取走,光屏放在蠟燭B的位置上,看光屏上是否有蠟燭A的像,光屏上如果沒有,說明平面鏡成虛像。題組A  基礎過關練1.如圖所示,鏡前豎直插兩根大頭針ab,觀察ab的像重疊在一起的情形,其眼睛應放在(  )。A.通過a、b的直線上                  B.通過ab像的直線上C.通過a垂直于鏡面的直線上           D.通過b垂直于鏡面的直線上【答案】B。【解析】當a、b兩大頭針反射的光線在同一條直線上時,它們?cè)谄矫骁R中的像點也在同一條直線上,所以人眼應在以ba為入射光線的反射光線方向觀察大頭針,如下圖所示:所以眼睛應在通過a、b像的直線上觀察大頭針。2.兩平面鏡OM1、OM2之間夾角為θ,入射光跟平面鏡OM2平行,經兩個鏡面兩次反射后,出射光跟OM1平行,如圖所示,那么此θ角應為(  )。A30°              B45°              C60°            D75°【答案】C。【解析】因?yàn)槿肷涔飧矫骁ROM2平行,出射光跟OM1平行,如圖所示,ABOM2,CDOM1,則1=θ4=θ根據光的反射定律,反射角等于入射角,所以反射光線和平面鏡的夾角等于入射光線和平面鏡的夾角,即:2=1=θ,3=4=θ所以BOC為等邊三角形,所以θ=60°。3.如圖,平面鏡上方有一發亮點S,SO為入射光線,下圖中對于其反射光線OC的作圖過程,正確規范的是(  )。A B C D【答案】C。【解析】作出物點S的像點S,連接CS,與鏡面的交點為入射點O,再連接SA,畫上箭頭,如下圖所示:A圖中,反射光線方向錯誤;B圖反射光線沒有畫上箭頭,D圖中SO應該是虛線,因此只有C圖正確。4.下列圖中平面鏡成像正確的是(  )。【答案】A。【解析】由平面鏡成像規律可知像和物關于平面鏡對稱,我們可以選取F上幾個特殊點,用刻度尺去找到其關于鏡面對稱點。也可將像將F沿鏡面這條線對折,能重合的就是正確答案。5.當你在豎直放置的平面鏡前用右手寫字,且正在往右移動筆時,鏡中的像正在 (    )。A.用右手寫字,往左邊移動筆        B.用右手寫字,往右邊移動筆C.用左手寫字,往左邊移動筆        D.用左手寫字,往右邊移動筆【答案】C【解析】平面鏡所成的像和物體關于鏡面對稱,所以人和像面對面,人用右手,像用左手,像的左手相對于像向左移動。6.如圖是人眼看見A物體在平面鏡中的像A的示意圖,請確定物體A的位置并畫出入射光線。【解析】根據平面鏡成像特點,作像A關于平面鏡的對稱點A,連接AO畫上箭頭,AO即為入射光線。如圖所示:7.如圖是某同學探究平面鏡成像特點的實驗裝置。實驗前該同學事先設計了實驗方案,請你幫他填寫完整: (1)實驗要選取_______(選填相同不同)的兩只蠟燭,目的是為了比較蠟燭的像與蠟燭的_______關系。(2)要想取得較好的實驗效果,實驗最好選擇在_______(選填較亮較暗)的環境中進行。實驗中所用的玻璃板越_______(選填)越好。(3)他認為把玻璃板放在方格紙上進行比較好,主要優點在于便于測量物與像到_______的距離。(4)實驗中他用白紙做屏幕放在所看到的蠟燭的像的位置,然后在玻璃板后側直接觀察白紙,結果_______(選填不能)看到像,從而知道平面鏡所成的像是_______像。(5)在玻璃板前點燃蠟燭,然后用另外一支未點燃的蠟燭在玻璃板后來回移動,找到像的位置后,測量記錄實驗數據如表一,其中第二次測量數據是由于測量_______(選填錯誤誤差)造成的,據表一可得出的結論是______________。【答案】(1)相同大小(2)較暗薄(3)鏡面(4)不能;虛(5)誤差物和像到鏡面的距離相等(物距等于像距)【解析】(1)研究平面鏡成像的特點時選用相同大小的蠟燭,不燃燒的蠟燭與像如果重合,則說明像和物大小相等。(2)較暗環境中燭焰的像更明顯。(3)方格紙上找到像和物的位置,方便看出像和物到鏡面的距離。(4)平面鏡成的像是由于光的反射形成的虛像,不能成在光屏上。(5)13.5 cm13.4 cm相差很小,是讀數時出現的誤差。 題組B  能力提升練1.關于做探究平面鏡成像實驗,下列說法正確的是(  )A.實驗中所成的像可用光屏承接;B.實驗中所成像的大小會隨物體位置的改變而改變;C.該實驗需要選擇兩支大小相同的蠟燭;D.多次進行實驗,主要是為了減小測量誤差【答案】C。【解答】解:A、平面鏡成的像是虛像,虛像不能呈現在光屏上,故A錯誤;B、平面鏡成像與成像物體大小相等,像的大小不會隨物體位置的改變而改變,故B錯誤;C、選擇相同的兩個蠟燭,這是為了便于比較物像的大小關系,故C正確;D、為避免實驗的偶然性得出具有普遍性的結論,要進行多次實驗。故D錯誤;故選:C2.舞蹈演員站在豎直放置的平面鏡前,她到鏡面的距離是0.5m。則她在鏡中的像是(   )A. 實像,像到鏡面的距離是1m B. 虛像,像到鏡面的距離是1mC. 實像,像到鏡面的距離是0.5m D. 虛像,像到鏡面的距離是0.5m【答案】D。【解析】平面鏡成的像是虛像,平面鏡所成的像與物到鏡面的距離相等,她到鏡面的距離是0.5m,像到鏡面的距離是0.5m。故選D。3.如圖所示,是小明探究平面鏡成像的實驗裝置。實驗時,在豎立的玻璃板前12cm處放一支點燃的蠟燭A,燭焰高6cm,在玻璃板的后面出現A的像,他再取一支未點燃的同樣的蠟燭B放在像處,發現BA的像完全重合,則蠟燭B到玻璃板的距離為       cm。為了使像看起來更清晰,實驗最好在     的環境中進行。(選填較亮較暗)【答案】12;較暗。【解析】平面鏡所成的像與物體到鏡面距離相等,實驗時,在豎立的玻璃板前12cm處放一支點燃的蠟燭A,再取一支未點燃的同樣的蠟燭B放在像處,發現BA的像完全重合,則蠟燭B到玻璃板的距離為12cm;點燃的蠟燭是成像物體,比較亮,環境越黑暗,蠟燭和環境的對比度越大,蠟燭成像越清晰。4.某同學在探究平面鏡成像的特點的實驗中,選用了兩只同樣的蠟燭,玻璃板等器材。(1)實驗時,取一支點燃的蠟燭A作為研究對象,另一支蠟燭B的作用是                  ;某同學發現看到蠟燭A的像不清晰,于是他將蠟燭B也點燃,用來增加像的亮度.他這樣做      (不能)使看到的像更清晰。(2)請?jiān)谙聢D中畫出一條眼睛能看到蠟燭S點的像S的光路圖。【答案】(1)確定像的位置和比較像的大小;不能(2)如下圖所示。【解析】(1)在實驗中,用一支相同的蠟燭放在玻璃板的另一側,是為了確定像的位置和比較像的大小。若將另一側的蠟燭點燃,結果使得玻璃后面太亮,更不容易發生反射,所以像會更不清晰。(2)ss點的像,看到s是因?yàn)榭吹搅擞?/span>s點發出的光線,經平面發射后的反射光線。如圖所示5.照鏡子,正衣冠。小紅站在平面鏡前0.3m處,她的像離她     m.利用自制簡易潛望鏡可以觀察到高處的物體是利用了平面鏡可以     。【答案】0.6;改變光路。【解析】因平面鏡成像時物距與像距相等,小紅站在平面鏡前0.3m處,此時物距為0.3m,則像距也為0.3m,她的像離她0.6m;簡易潛望鏡就是由兩塊平面鏡組成,主要是利用了平面鏡可以改變光路。故答案為:0.6;改變光路。6.小明站在豎直的平面鏡前1.5m處時,他與鏡中像的距離是______m。若小明身高170cm,當他以0.1m/s的速度緩慢向平面鏡走近時,他在鏡中像的高度將______(選填大于”“小于等于)170cm,所成的像是______(選填實)像。【答案】(1)3.0m;(2)等于;(3)虛像。【解析】根據平面鏡所成的像是正立、等大、對稱的虛像;所以小明站在豎直的平面鏡前1.5m處時,他與鏡中像的距離是3.0m,小明身高170cm,不管他怎么運動,他在鏡中所成的像與他等大,像的高度也為170cm,平面鏡所成的像是虛像。7.作出圖中物體AB在平面鏡中的像AB。【解析】A點關于鏡面的對稱點A(做對稱點留下的作圖痕跡是對應點的虛線連線和垂直符號)B點關于鏡面的對稱點B;用虛線連接AB,AB就是AB在平面鏡中的像。如圖所示:8.探究平面鏡成像的特點實驗中,實驗裝置圖如圖所示。(1)在桌面上鋪一張坐標紙,紙上豎立一塊    (選填5mm2mm)厚的玻璃板作為平面鏡,沿著玻璃板在紙上畫一條直線,代表平面鏡的位置;(2)把一支點燃的蠟燭A放在玻璃板的前面,可以看到它在玻璃板后面的像,用一張白紙作為光屏去承接這個像,發現白紙上找不到蠟燭的像,說明平面鏡所成的像是   像;再拿一支外形相同但不點燃的蠟燭B,豎立著在玻璃板后面移動,直到看上去它跟A的像完全重合,這個位置就是A的像的位置,在紙上記下這兩個位置,實驗中選擇兩支完全相同的蠟燭的目的是            ;(3)比較蠟燭和它的像到玻璃板的格子數,并記錄下來,移動蠟燭A,重復實驗,可以得到結論:像和物體到平面鏡的距離   ;像和物體的連線與鏡面   【答案】(1)2mm;(2)虛;便于比較像和物的大小關系相等;(3)相等;垂直。【解析】(1)玻璃板的兩個表面都會發生光的反射而成像,如果玻璃板很薄,所成的兩個像基本重合,對實驗影響很小,所以應該選薄玻璃板。(2)白紙不能承接像,說明平面鏡所成的像是虛像。選擇兩支完全相同的蠟燭是為了便于比較像與物的大小關系。(3)可以得到結論:像和物體到平面鏡的距離相等。平面鏡所成的像與物體的連線與鏡面垂直。故答案為:(1)2mm;(2)虛;便于比較像和物的大小關系相等;(3)相等;垂直。題組C  培優拔尖練1.(2021·岳陽)如圖是用墨水成像觀看日食的情景。在容器中裝上黑墨水放在太陽下,通過水面可看到太陽的像。關于成像原理和成像特點,正確的是(  )A.平靜的水面可以看做是平面鏡;B.這個像是光的折射形成的;C.這個像是實像;D.這個像比太陽小【答案】A【解析】AB、平靜的水面相當于平面鏡,這樣就能通過水盆觀看日食,是因?yàn)殛柟庠谖矬w表面發生反射而進入我們的眼睛,故A正確。B、平面鏡成像,屬于光的反射原理,即這個像是光的反射形成的,故B錯誤;CD、由平面鏡成像特點可知,這個像是與太陽等大的虛像,故CD錯誤。故選:A。2.(2021·郴州)如圖乙所示,物體AB放置在平面鏡MN前。請根據平面鏡成像的特點畫出物體AB在平面鏡MN中所成的像,井保留作圖痕跡_______。【解析】平面鏡成的像和物關于平面鏡對稱,成虛像。過A點作平面鏡的垂線,找到A的像點,再過B點作平面鏡的垂線,找到B的像點,用虛線連接兩個像點即物體AB在平面鏡中所成的像。如圖所示:3(2021·十堰)小紅利用如圖裝置探究平面鏡成像特點的實驗: (1)實驗中她選擇用透明薄玻璃板代替平面鏡是為了         。 (2)她多次改變蠟燭 A 的位置進行實驗,觀察及測量距離之后,小紅得到初步結論:像和物關于平面 鏡        。 (3)她將光屏放在蠟燭 B 的位置上,在光屏上沒有看到蠟燭 A 的像,這是因?yàn)槠矫骁R成          。【答案】(1)便于確定像的位置;(2)對稱;(3)虛像。【解析】1)用透明的玻璃板代替平面鏡,在物體一側能看到物體的像,同時還能看到代替物體的另一個 物體,便于確定像的位置; (2)物體在平面鏡中成虛像,物像大小相等,物像連線與鏡面垂直,物像到平面鏡的距離相等,即:平面鏡所 成的像與物關于平面鏡對稱; (3)光屏不能接收虛像,只能接收到實像,而平面鏡所成的像是虛像,所以光屏放在蠟燭 B 的位置上,在光屏 上沒有看到蠟燭 A 的像。 故答案為:(1)便于確定像的位置;(2)對稱;(3)虛像。4(2021·衡陽)如圖所示,是陳濤同學探究光的反射規律的實驗。他進行了下面的操作:(1)如圖甲,讓一束光貼著紙板沿某一個角度射到O點,經平面鏡的反射,沿另一個方向射出,在紙上用筆描出入射光EO和反射光OF的徑跡。改變光束的入射角度,多做幾次,取下紙板,用量角器測量ON兩側的ir,得到的結論是反射角      入射角(選填大于、等于小于);(2)如圖乙,紙板ENF是用兩塊紙板連接起來的,把半面紙板NOF向前折或向后折,這時在NOF上看不到反射光線,說明反射光線、入射光線與法線      同一平面內(選填不在)(3)使入射光線逐漸靠近法線ON,可觀察到反射光線      (選填靠近遠離)法線;(4)如果讓光線逆著OF的方向射向鏡面,會發現反射光線沿著OE方向射出,這表明:在光的反射現象中,     ;(5)陳濤同學還想用圖丙和圖丁模擬鏡面反射與漫反射,照?qǐng)D丙那樣,把幾根細針垂直入一張硬紙板中,表示法線,當入射光線平行射到各入射點時,反射光線將平行射出。隨后將紙板隨意彎折,如圖丁所示,這時會看到法線不再平行,當入射光線平行射到各入射點上時,反射光線      (選填平行不平行),根據你所學的知識判斷,漫反射      (選填遵循、不遵循)光的反射定律。【答案】(1)等于;(2)在;(3)靠近;(4)光路是可逆的;(5)不平行;遵循。【解析】(1)改變光束的入射角度,多做幾次,取下紙板,用量角器測量ON兩側的ir,會發現反射角等于入射角;(2)如圖乙,把半面紙板NOF向前折或向后折,這時,在NOF上看不到反射光線,說明反射光線、入射光線和法線在同一平面內。此時,反射光依然存在;(3)若將入射光線逐漸靠近法線ON,則入射角減小,反射角等于入射角,所以反射光線也靠近法線;(4)由讓光線逆著OF的方向射向鏡面,會發現反射光線沿著OE方向射出可知,將反射光線改為入射光線,光路圖照樣成立,體現了光路是可逆的;(5)隨后將紙板隨意彎折,根據圖丁可知,會看到法線不再平行,當入射光線平行射到各入射點上時,反射光線不平行,但漫反射仍然遵循光的反射定律。
