第十六章 《電壓和電阻》單元核心素養檢測(含答案詳解)九年級全一冊同步課時講義（人教版）

?人教版九年級物理同步教輔之知?講?練

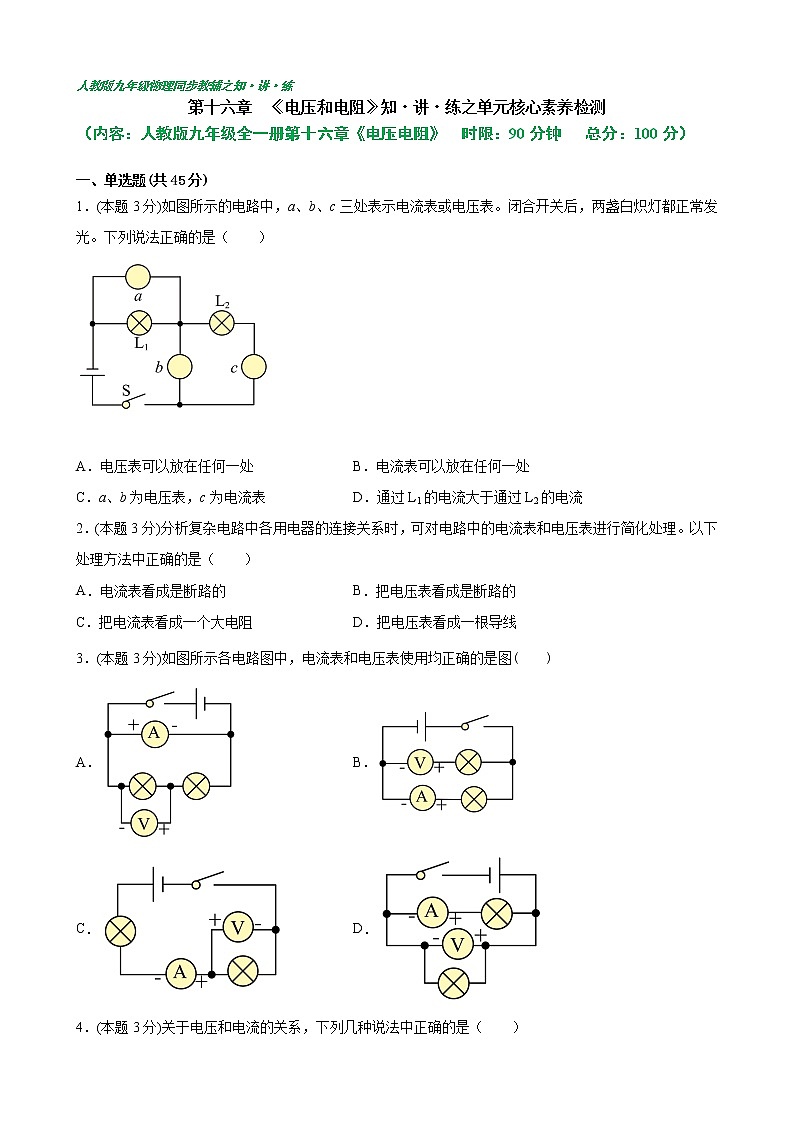

第十六章 《電壓和電阻》知?講?練之單元核心素養檢測
（內容：人教版九年級全一冊第十六章《電壓電阻》 時限：90分鐘 總分：100分）

一、單選題(共45分)
1．(本題3分)如圖所示的電路中，a、b、c三處表示電流表或電壓表。閉合開關后，兩盞白熾燈都正常發光。下列說法正確的是（　?。?br />

A．電壓表可以放在任何一處 B．電流表可以放在任何一處
C．a(chǎn)、b為電壓表，c為電流表 D．通過L1的電流大于通過L2的電流
2．(本題3分)分析復雜電路中各用電器的連接關系時，可對電路中的電流表和電壓表進行簡化處理。以下處理方法中正確的是（　?。?br /> A．電流表看成是斷路的 B．把電壓表看成是斷路的
C．把電流表看成一個大電阻 D．把電壓表看成一根導線
3．(本題3分)如圖所示各電路圖中，電流表和電壓表使用均正確的是圖(?????)
A． B．
C． D．

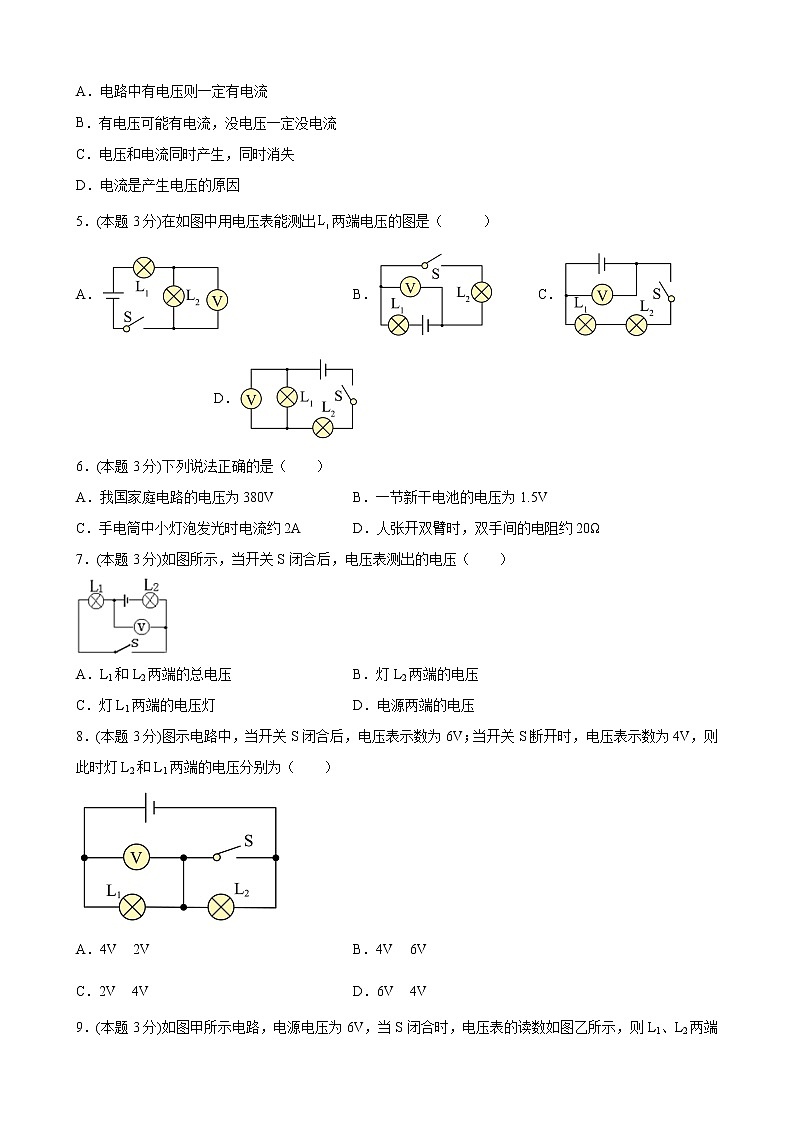

4．(本題3分)關于電壓和電流的關系，下列幾種說法中正確的是（　?。?br /> A．電路中有電壓則一定有電流
B．有電壓可能有電流，沒電壓一定沒電流
C．電壓和電流同時產生，同時消失
D．電流是產生電壓的原因
5．(本題3分)在如圖中用電壓表能測出兩端電壓的圖是（???????）
A． B． C． D．
6．(本題3分)下列說法正確的是（　　）
A．我國家庭電路的電壓為380V B．一節新干電池的電壓為1.5V
C．手電筒中小燈泡發光時電流約2A D．人張開雙臂時，雙手間的電阻約20Ω
7．(本題3分)如圖所示，當開關S閉合后，電壓表測出的電壓（　　）

A．L1和L2兩端的總電壓 B．燈L2兩端的電壓
C．燈L1兩端的電壓燈 D．電源兩端的電壓
8．(本題3分)圖示電路中，當開關S閉合后，電壓表示數為6V；當開關S斷開時，電壓表示數為4V，則此時燈L2和L1兩端的電壓分別為（　?。?br />
A．4V???2V B．4V???6V
C．2V???4V D．6V???4V

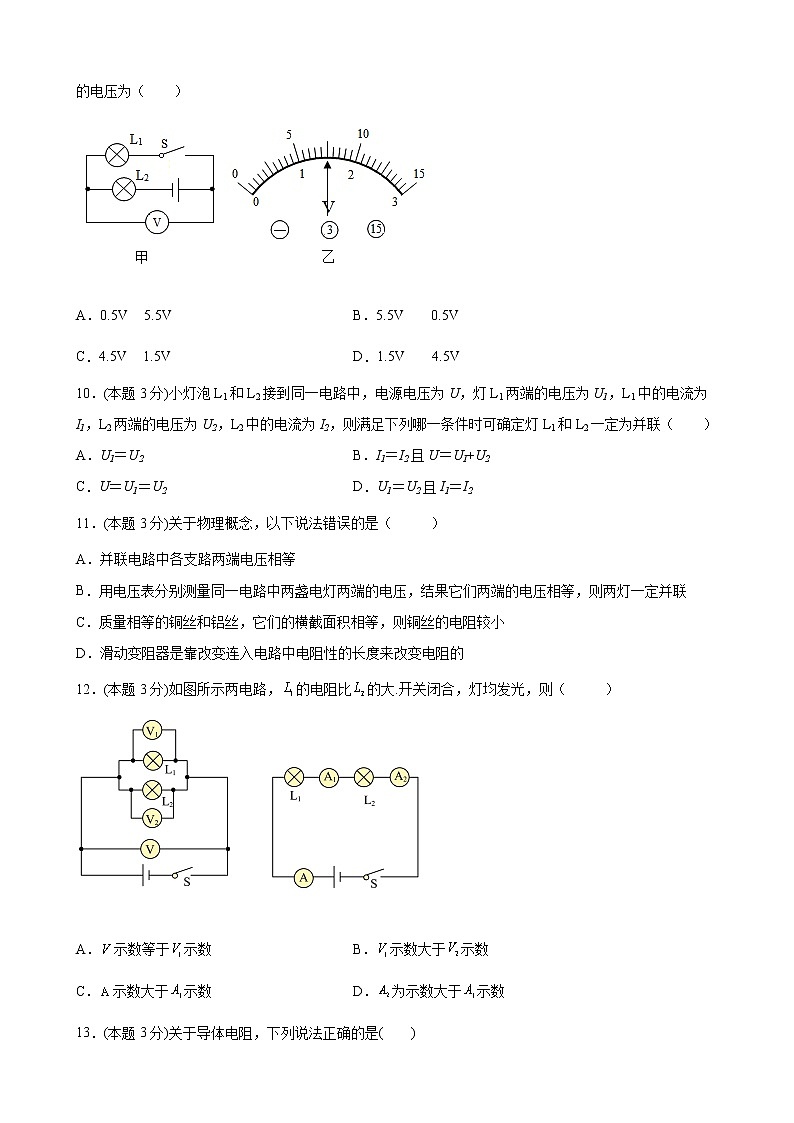

9．(本題3分)如圖甲所示電路，電源電壓為6V，當S閉合時，電壓表的讀數如圖乙所示，則L1、L2兩端的電壓為（　?。?br />
A．0.5V???5.5V B．5.5V?????0.5V
C．4.5V???1.5V D．1.5V?????4.5V
10．(本題3分)小燈泡L1和L2接到同一電路中，電源電壓為U，燈L1兩端的電壓為U1，L1中的電流為I1，L2兩端的電壓為U2，L2中的電流為I2，則滿足下列哪一條件時可確定燈L1和L2一定為并聯（　　）
A．U1＝U2 B．I1＝I2且U＝U1+U2
C．U＝U1＝U2 D．U1＝U2且I1＝I2
11．(本題3分)關于物理概念，以下說法錯誤的是（???????）
A．并聯電路中各支路兩端電壓相等
B．用電壓表分別測量同一電路中兩盞電燈兩端的電壓，結果它們兩端的電壓相等，則兩燈一定并聯
C．質量相等的銅絲和鋁絲，它們的橫截面積相等，則銅絲的電阻較小
D．滑動變阻器是靠改變連入電路中電阻性的長度來改變電阻的
12．(本題3分)如圖所示兩電路，的電阻比的大.開關閉合，燈均發光，則（???????）


A．示數等于示數 B．示數大于示數
C．示數大于示數 D．為示數大于示數
13．(本題3分)關于導體電阻，下列說法正確的是(?????)
A．銅導線電阻比鐵導線電阻小
B．導體兩端的電壓為零時，導體的電阻為零
C．只增加導體的橫截面積，導體的電阻增大
D．導體的電阻越小，表示導體對電流的阻礙作用越小
14．(本題3分)關于材料的性質及其應用，下列說法中正確的是（　?。?br /> A．利用導體制成的發光二極管，具有單向?qū)щ娦?br /> B．鐵絲的電阻比銅絲的電阻小
C．銅的導電性較好，可用來制作導線
D．超導體在極低的溫度時電阻為零，是制作電阻的好材料
15．(本題3分)在如圖所示的電路中，用滑動變阻器調節燈的亮度，若要求滑片P向右端滑動時燈逐漸變暗，則下列接法正確的是（　?。?br />
A．M接C，N接B B．M接A，N接B
C．M接C，N接D D．M接A，N接D
二、填空題(共32分)
16．(本題3分)一節干電池的電壓是______V；家庭電路的電壓是______V；對人體安全的電壓是_______V。
17．(本題2分)某同學用電壓表測量電壓時，發現電壓表指針?lè)雌?，這是因?yàn)?______ ；另一位同學發現電壓表指針偏轉到右邊沒有刻度的地方，這是因?yàn)?______ 。
18．(本題2分)在如圖所示的電路中，①、②、③是三個電表（電壓表或電流表）。閉合開關S，要使燈L1與L2串聯，則電路中______是電流表，______是電壓表。

19．(本題2分)如圖所示，當開關S閉合后，要使燈泡L1、L2并聯，甲表是______、乙表是______。（選填“電流表”或“電壓表”）

20．(本題2分)小明按如圖甲所示的電路進行實驗，閉合開關后兩燈都正常發光，電壓表V1的示數為3V，V2的示數如圖乙所示，此時V2的示數為_(kāi)_______V， 則L1兩端的電壓為_(kāi)_____V。

21．(本題2分)如圖是“庫爾斯克”號潛水艇“黑匣子”中的一部分電路，其中三個電壓表示數U1、U2、U3的關系是___________；三個電流表示數I1、I2、I3的關系是___________。

22．(本題2分)如圖所示，當甲電路中的開關S閉合時，兩個電壓表的指針位置均為如圖乙所示，則L2兩端的電壓為 ____________ V；L1兩端的電壓為 ______ V。

23．(本題3分)白熾燈用久了燈絲變細，燈絲電阻_____；一根電阻絲對折后接入電路中，對折后的阻值_____。（均填“變大”、“變小”或“不變”），新型LED燈將取代白熾燈，LED燈是由_____材料制成。
24．(本題3分)如圖所示，是發光二極管的示意圖，它屬于__________（選填“導體”“半導體”或“絕緣體”）。當電流從較長的接線腳流入時，發光二極管中有電流通過，使其發光；如果電流從較短接線腳流入，電路處于__________（填“短路”或“斷路”）狀態，這說明發光二極管具有__________導電性。

25．(本題2分)如圖所示，電源電壓恒定，圖乙為圖甲中旋盤式電阻箱的面板，其示數為_(kāi)__________。當電阻箱上“×100”的旋鈕順時針轉動2格后，電壓表V的示數將_____（選填“變大”或“變小”）。

26．(本題2分)在如圖所示的電路中，電源電壓不變，小燈泡L1或L2中的一個出現了斷路故障。

①若開關S從斷開到閉合時，電流表示數不變，則故障是_____。
②若開關S斷開時，電流表示數為零，則故障可能是_______。
27．(本題2分)如圖所示，閉合開關S，發現電燈L1、L2均不亮，電流表示數為零，說明電路存在______故障，用電壓表進行檢測，發現b、c間電壓為零，a、b和a、c間電壓均為3V，則電路的故障是____．

28．(本題3分)滑動變阻器是靠改變電阻線在電路中的________來改變電阻，從而改變電路中的電壓和電流．一個滑動變阻上標為“”的字樣，其中“”表示________，“”表示________．
29．(本題2分)如圖所示，甲為亮度可調的臺燈，電位器是調節其亮度的裝置，它是根據改變電阻絲接入電路中的___________來改變接入電路中的電阻。乙圖為電位器的內部結構圖，a、b、c是它的三個接線柱，若將a和b二個接線柱接入電路，順時針旋轉旋鈕時燈泡發光亮度變___________。

三、實驗題(共8分)
30．(本題8分)小明和小華在“探究串聯電路電壓的規律”時，都設計了如圖甲所示的電路。


（1）連接電路時，開關要____________；
（2）連接電路前，小明發現電壓表指針如圖乙，接下來他要對電壓表進行的操作是____________；
（3）按甲圖連接后電路實物圖___________；
（4）閉合開關，發現L1不發光，L2比較亮，電壓表示數為零，則小燈泡L1的故障是____________。
（5）小明想保持電壓表的B連按點不動，只斷開A連接點，并改接到C連接點上，測量L2兩端電壓，她能否測出L2兩端電壓?____________，理由是____________。
（6）排除故障后，小明正確操作完成了實驗，并把數據記錄在下表中。
UAB/V
UBC/V
UAC/V
1.4
1.4
2.8

分析實驗數據得出兩個實驗結論:
①串聯電路兩端的電壓等于各部分電路兩端電壓之和；
②串聯電路中，各部分電路兩端電壓相等。
實驗結束后小明和小華互相交流，小華指出結論②是錯誤的，造成結論錯誤的原因是___________，另外，小明的實驗在實驗方案上還存在另一個不足之處是__________。
四、計算題(共15分)
31．(本題6分)如圖甲所示電路，燈L1兩端的電壓U1，L2兩端的電壓U2，L1、L2串聯的總電壓U，圖乙為測量總電壓U的電壓表表盤讀數，圖丙為測量燈L1兩端的電壓U1的電壓表表盤讀數，請通過分析計算回答下列問題：
（1）L1兩端的電壓U1是多少？
（2）L2兩端的電壓U2是多少？
（3）L1、L2串聯的總電壓U是多少？

32．(本題9分)如圖甲所示電路，當閉合開關S后，兩個電壓表指針偏轉均如圖乙所示，求小燈泡L1兩端的電壓U1。



參考答案：
1．C
【詳解】
閉合開關后，兩盞白熾燈都正常發光，a處接電流表將會使L1短路，則a處只能接電壓表；b處接電流表將會使L2短路，則b處只能接電壓表；電流從電源正極出發，必須經過c處，則c處接電流表。此時L1和L2串聯，串聯電路中的電流處處相等，則通過L1的電流等于通過L2的電流，故ABD錯誤，C正確。
2．B
【詳解】
電壓表的內阻非常在，連接入電路中相當于斷路，電流表的內阻非常小，連接入電路中相當于一根導線。故ACD錯誤，B正確。
3．D
【詳解】
A.因?yàn)殡娏鞅淼碾娮韬苄?，它必須與用電器串聯，并聯在電源兩端，閉合開關后會形成電源短路，故A錯誤；
B.電壓表的電阻很大，它必須與被測用電器或電路并聯，串聯的位置相當于斷路，故B錯誤；
C.電流是從電流表的負接線柱流入，正接線柱流出的，這樣連接電流表的指針會反偏，不能測量出電路中電流。故C錯誤；
D.電流表和一條支路的燈泡串聯，電壓表和燈泡并聯，都符合接線原則，故D正確。
4．B
【詳解】
A．電流產生的條件是：一是電路要閉合，二是有電源存在；因此有電壓不一定有電流，故A錯誤；
B．電路兩端有電壓，當再閉合開關形成通路時，才會形成電流，當電路斷開時，有電壓，但電路中沒有電流，故B正確；
C．電路兩端有電壓，若電路是開路，電路中無電流，故C錯誤；
D．電壓是形成電流的原因，故D錯誤。
5．D
【詳解】
A．開關閉合后，兩燈串聯，電壓表與L2并聯，電壓表測L2的電壓，故A不符合題意；
B．開關閉合后，兩燈串聯，電壓表測L2的電壓，故B不符合題意；
C．開關閉合后，兩燈串聯，電壓表測L1和L2的電壓或測電源電壓，故C不符合題意；
D．開關閉合后，兩燈串聯，電壓表與L1并聯，電壓表測L1的電壓，故D符合題意。
6．B
【詳解】
A．我國家庭電路的電壓為220V，故A錯誤；
B．一節新干電池的電壓為1.5V，故B正確；
C．手電筒中小燈泡發光時電流約0.2A，故C錯誤；
D．雙手干燥時，雙手間的電阻約1000Ω到5000Ω，故D錯誤。
7．C
【詳解】
從電路圖可知，兩燈串聯，電壓表并聯在L1兩端，所以，當開關S閉合后，電壓表測量燈L1兩端的電壓。8．C
由圖可知，當開關閉合時，燈泡L2發生短路，即此時電壓表測的是L1兩端的電壓，同時也是電源電壓；當開關斷開時，兩燈泡串聯，且電壓表測得是L1兩端的電壓；根據題目中所提示的數據和串聯電路中電壓的規律分析判斷即可解決。
【詳解】
當開關閉合時，燈泡L2發生短路，即此時電壓表測的是L1兩端的電壓，同時也是電源電壓，此時電壓表的示數是6V，即電源電壓是6V；當開關斷開時，兩燈泡串聯，且電壓表測得是L1兩端的電壓，此時電壓表示數為4V，故L1兩端的電壓是4V，據串聯電路中總電壓是各用電器電壓之和的規律可知，此時L2兩端的電壓應是

9．D
【詳解】
兩燈泡串聯，電壓表測量L1的電壓。電源電壓為6V，所以電壓表量程應為0~3V，其讀數為1.5V，所以L(fǎng)1兩端的電壓為1.5V，由串聯電路各用電器電壓之和等于電源電壓，所以L(fǎng)2兩端的電壓為4.5V。
10．C
【詳解】
在串聯電路中，若兩燈的規格完全相同，則兩燈分得的電壓也相同，所以只根據U1＝U2不能判斷兩燈是并聯的；在并聯電路中，干路電流等于各支路電流之和，兩支路電流可能相等，也可能不相等；若燈泡L1、L2并聯接在電路中，因并聯電路中各支路兩端電壓與電源電壓相等，所以U＝U1＝U2，故ABD不符合題意，C符合題意。
11．B
【詳解】
A．根據并聯電路特點可知并聯電路中各支路兩端電壓相等，故A正確不符合題意；
B．用電壓表分別測量同一電路中兩盞電燈兩端的電壓，如果這兩盞電燈串聯，電阻相等，它們兩端的電壓也相等，不一定并聯，故B錯誤符合題意；
C．質量相等的銅絲和鋁絲，因銅的密度比鋁的密度大，鋁絲的體積更大，它們的橫截面積相等，銅絲長度更短，銅絲的導電性能比鋁絲更好，所以則銅絲的電阻較小，故C正確不符合題意；
D．滑動變阻器是靠改變連入電路中電阻線的長度來改變電阻的，長度越長，電阻越大．故D正確不符合題意．
12．A
【詳解】
AB．可知，兩個燈泡并聯，根據并聯電路的知識可知，圖中電路總電壓與各支路電壓相等，A符合題意，B不符合題意；
CD．圖可知，兩個燈泡串聯，在串聯電路中電流處處相等，所以三個電流表的示數是相等的，CD不符合題意．
13．D
【詳解】
A．導體的電阻與導線的材料、長度和橫截面積有關，所以銅導線的電阻不一定比鐵導線的電阻小，故A錯誤；
B．導體的電阻是導體本身的一種性質，與導體兩端電壓無關；導體兩端的電壓為零時，導體的電阻并不為零，故B錯誤；
C．只增加導體的橫截面積，導體的電阻減小，故C錯誤；
D．導體的電阻表示的是導體對電流的阻礙作用，電阻越小，說明導體對電流的阻礙作用越小，故D正確．
14．C
【詳解】
A．二極管是利用半導體材料制成的，其特性為具有單向?qū)щ娦?，故A錯誤；
B．鐵絲和銅絲的橫截面積和長度未知，鐵絲的電阻不一定比銅絲的電阻小，故B錯誤；
C．因?yàn)殂~的導電性較好，所以適合制作導線，故C正確；
D．超導材料在很低的溫度時電阻為零，是制作導線的好材料，不能用來制作電阻，故D錯誤。
15．A
【詳解】
滑動變阻器的滑片右移，燈泡變暗，則電路中電流變小。電源電壓不變，由 可知，電流變小，電阻變大，滑動變阻器接入電路的電阻絲變長。下面的接線柱一定接入C ，上面的接線柱接A或B。
故選A。
16．???? 1.5???? 220???? 36
【詳解】
[1][2][3]一節干電池的電壓是1.5V，我國提供給家庭電路的電壓220V，對人體的安全電壓不高于36V。
17．???? 電壓表正負接線柱接反了???? 電壓表量程選小了
【詳解】
[1]電壓表使用時必須讓電流從正接線柱流入、從負接線柱流出，如果接反了，指針會反向偏轉，導致讀不出數值或者打壞指針。
[2]被測電壓不能超過電壓表所選的量程，如果所選量程過小，指針會偏轉到右側沒有數值的地方，導致讀不出數值，甚至?xí)龎碾妷罕怼?br /> 18．???? ②???? ①③
【詳解】
[1][2]閉合開關S，要讓燈泡L1和L2串聯，電流的路徑只有一條，電流從正極流出，經過燈泡L1，L2和電表②，所以②是電流表，①和③分別是電壓表。
19．???? 電壓表???? 電流表
【詳解】
[1][2]要使燈L1、L2并聯，由圖可知電流必須從開關S分別流入支路L1、支路L2和儀表乙，然后流回負極，所以甲為電壓表、乙為電流表。
20．???? 2???? 1
【詳解】
[1]由電路圖可知，L1、L2串聯，電壓表V1測量串聯電路兩端電壓，電壓表V2測量L2兩端電壓；由于串聯電路兩端電壓大于各部分電壓，所以V2的量程為0～3V，分度值為0.1V，示數為2V。
[2]因?yàn)榇?lián)電路兩端電壓等于各部分電壓之和，所以燈L1兩端電壓
U1=U?U2=3V?2V=1V
L1兩端的電壓為1V。
21．???? U3=U1+U2???? I1=I2=I3
【詳解】
[1][2]在電路中，電壓表相當于斷路，電流表相當于短路，則將電路簡化可知，兩電阻及三個電流表串聯，故電流表的示數相等，即
I1=I2=I3
電壓表V3測總電壓，V1，V2分別測兩電阻上的電壓，故
U3=U1+U2
22．???? 1.3???? 5.2
【詳解】
[1][2]電壓表V1測量的是電源電壓，選的是0~15V的量程，分度值為0.5V，根據指針位置，電壓表讀數為6.5V。電壓表V2測量的是L2兩端電壓，選的是0~3V的量程，分度值為0.1V，根據指針位置，電壓表讀數為1.3V；根據串聯電路的電壓關系，L1兩端電壓為

23．???? 變大???? 變小???? 半導體
【詳解】
[1]導體的材料、長度相同時，橫截面積越小，導體的電阻越大。所以白熾燈用久了燈絲變細，燈絲電阻變大。
[2]將電阻絲對折后，長度變短，橫截面積變大，故對折后的阻值變小。
[3]新型LED燈是用半導體制作的，比白熾燈節能、效果更好。
24．???? 半導體???? 斷路???? 單向
【詳解】
[1]生活中，我們常用的各種二極管是由半導體材料制成的。
[2][3]在接入電路時，應使電流從較長的接線腳流入，從較短接線腳流出，否則電路處于開路，無法正常工作，這是因?yàn)榘l(fā)光二極管具有單向?qū)щ姷奶匦浴?br /> 25．???? 3681???? 變大
【詳解】
[1] ×1000的位置上對應的數字是3，×100的位置上對應的數字是6，×10的位置上對應的數字是0，×1的位置上對應的數字是8，所以電阻箱接入電路的電阻是。
[2]電阻箱與定值電阻串聯在電路上，電壓表測量電阻箱兩端電壓，當電阻箱上×100的旋鈕順時針轉動2格后，電阻為，在串聯電路中，電壓與電阻成正比，當電阻增大時，電壓表示數也會增大。
26．???? L2斷路???? L1斷路
首先分析電路圖可知，該電路為并聯電路，小燈泡L1、L2并聯，電流表測量干路電流，由于小燈泡L1或L2中的一個出現了斷路故障，則電流表只能測量其中一個支路上的電流。由此可根據具體情況具體判斷。
【詳解】
[1]若開關S從斷開到閉合時，電流表示數不變，說明開關S對電流表沒有起到控制作用，支路L1是正常的，所以故障是L2斷路。
[2]開關S斷開時，電流表示數為零，說明L1斷路。
27．???? 斷路；???? 電燈L1處斷路
【詳解】
電燈L1、L2均不亮，電流表示數為零，說明電路存在斷路；電壓表有示數，說明電壓表的正負接線柱與電源兩極相連．閉合開關S，發現電燈L1、L2均不亮，電流表示數為零，說明電路存在斷路；用電壓表進行檢測時，bc間電壓為零，說明bc間電路完好；ac間電壓為3V，說明電流表和開關完好；ab間電壓為3V，說明ab間有斷路，即電燈L1處斷路．
28．???? 長度???? 變阻器允許通過的最大電流是???? 變阻器的最大阻值是
【詳解】
滑動變阻器的原理是通過改變連入電路中電阻線的長度來改變電阻大小的．滑動變阻器上的銘牌“1A.20Ω”字樣，其中“1A”表示變阻器允許通過的最大電流是1A；“20Ω”表示變阻器的最大阻值是20Ω.
【點睛】
影響電阻大小的因素是：材料、長度、橫截面積和溫度．滑動變阻器的原理是通過改變連入電路中電阻線的長度來改變電阻大小的．理解滑動變阻器上銘牌的“1A.20Ω”字樣的含義即可解答后兩個空．
29．???? 長度???? 暗
【詳解】
[1]電位器是通過改變電阻絲接入電路中的長度來改變電阻絲接入電路中的電阻從而改變臺燈亮度。
[2]乙圖中將a和b二個接線柱接入電路，順時針旋轉旋鈕時，電阻變大，則電流變小，燈泡變暗。
30．???? 斷開???? 對電壓表進行調零???? ???? L1短路???? 不能???? 電壓表正負接線柱接反了???? 燈泡規格相同???? 只進行了一次實驗，其結論具有偶然性
【詳解】
（1）[1]為了保護電路，連接電路時，開關應斷開。
（2）[2]由圖知，連接電路前，在檢查實驗器材時發現電壓表指針沒有指在零刻度線上，則應對電壓表進行調零，使指針指在零刻度線上。
（3）[3]據電路圖連接實物圖即可，在連接過程中，電壓表應該并聯在小燈泡L1兩端，如圖所示：

（4）[4]有一個燈泡會發光，說明電路通路，但電壓示數為零，說明與電壓表并聯段電路短路，故L1短路，所以不發光。
（5）[5][6]這樣不能測出L2兩端電壓，測出L1兩端的電壓時，A與電壓表的正接線柱相連。將與A點相連的導線改接到C點，則會造成電流從負接線柱流入了，即此時正負接線柱接反了。
（6）[7][8]由實驗數據可知，各部分電路兩端電壓相等，該結論是錯誤的，造成結論錯誤的原因是選用了規格相同的燈泡做實驗；由實驗數據可知，只測出了一組實驗數據，實驗次數太少，得出的實驗結論具有偶然性和片面性，為得出普遍結論，應改變燈泡的規格進行多次實驗或改變電源電壓進行多次實驗。
31．（1）1.7V；（2）1.3V；（3）3V
【詳解】
解：（1）圖乙為測量總電壓U的電壓表表盤讀數，圖丙為測量燈L1兩端的電壓U1的電壓表表盤讀數，根據串聯電路電壓規律U＝U1+U2；可見U＞U1，由于圖中U的指針偏轉角度小于U1的角度，故圖乙的電壓表使用015V量程，讀數應為3V，圖丙電壓表的讀數為1.7V，即L1兩端的電壓U1是1.7V；
（2）由于L1和L2串聯，故L2兩端電壓為
U2=UU1=3V1.7V=1.3V
（3）圖乙的電壓表使用015的V量程，故其讀數為3V。
答：（1）L1兩端的電壓U1是1.7V；
（2）L2兩端的電壓U2是1.3V；
（3）L1、L2串聯的總電壓U是3V。
32．8V
【詳解】
當閉合開關S后，兩個燈泡串聯，電壓表V1測量電源電壓，電壓表V2測量燈L2兩端電壓，則V1的示數較大，接入大量程，讀數為10V；V2的示數較小，接入小量程，讀數為2V；根據串聯分壓可知L1兩端的電壓為

答：L1兩端的電壓為8V。
