初中物理人教版九年級全冊第1節 電壓同步練習題

這是一份初中物理人教版九年級全冊第1節 電壓同步練習題，共11頁。試卷主要包含了1電壓(重難點突破），7V，最接近4V，1A，A1讀數為0等內容，歡迎下載使用。

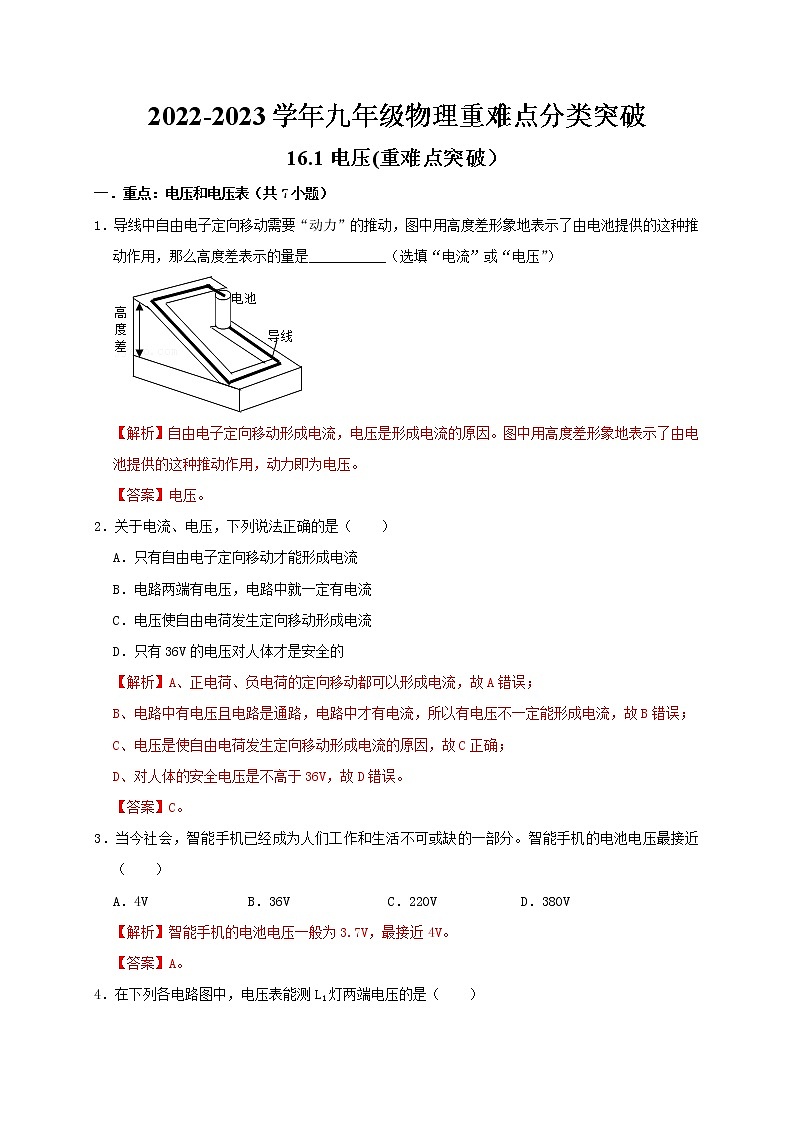

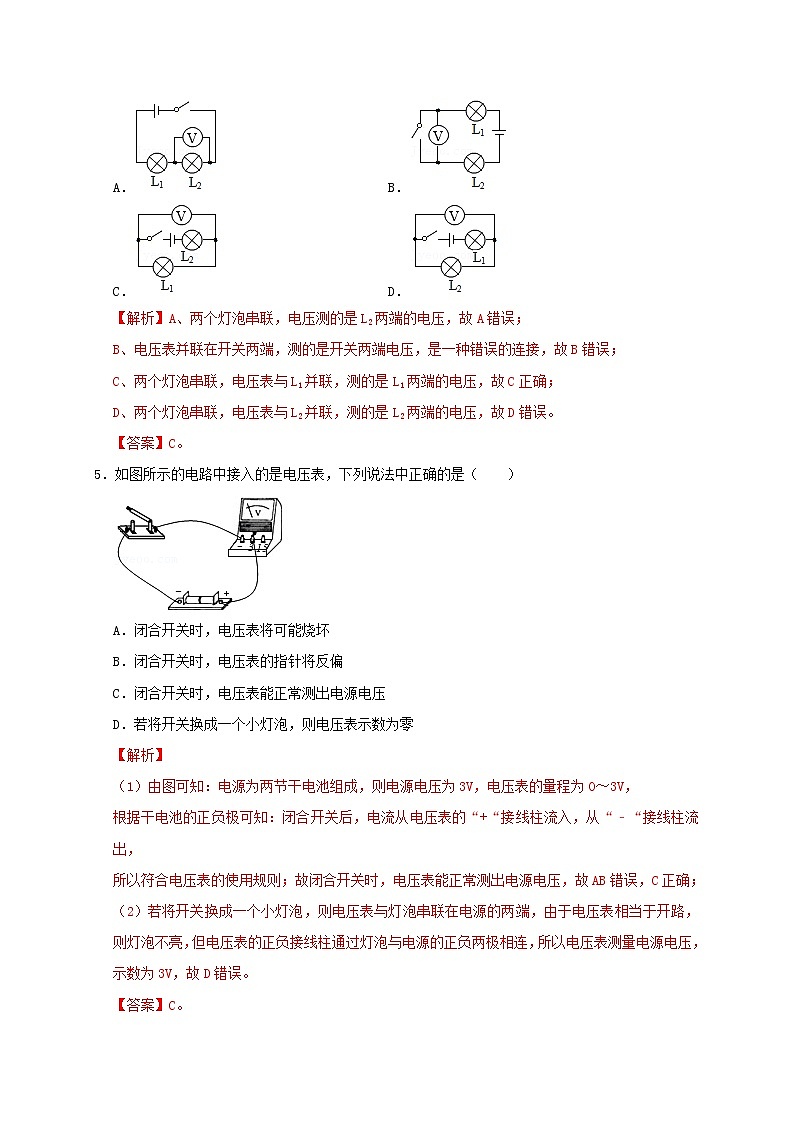

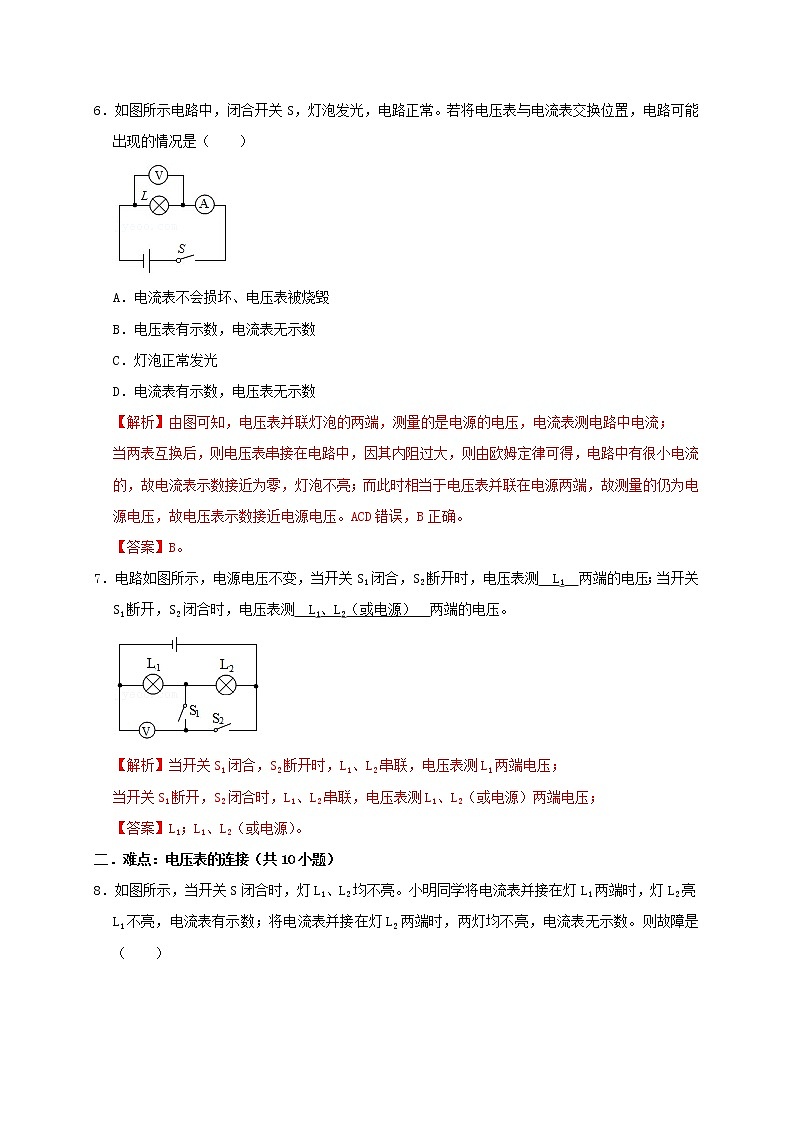

2022-2023學年九年級物理重難點分類突破16.1電壓(重難點突破）一．重點：電壓和電壓表（共7小題）1．導線中自由電子定向移動需要“動力”的推動，圖中用高度差形象地表示了由電池提供的這種推動作用，那么高度差表示的量是___________（選填“電流”或“電壓”）【解析】自由電子定向移動形成電流，電壓是形成電流的原因。圖中用高度差形象地表示了由電池提供的這種推動作用，動力即為電壓。【答案】電壓。2．關于電流、電壓，下列說法正確的是（　?。?/span>A．只有自由電子定向移動才能形成電流 B．電路兩端有電壓，電路中就一定有電流 C．電壓使自由電荷發生定向移動形成電流 D．只有36V的電壓對人體才是安全的【解析】A、正電荷、負電荷的定向移動都可以形成電流，故A錯誤；B、電路中有電壓且電路是通路，電路中才有電流，所以有電壓不一定能形成電流，故B錯誤；C、電壓是使自由電荷發生定向移動形成電流的原因，故C正確；D、對人體的安全電壓是不高于36V，故D錯誤。【答案】C。3．當今社會，智能手機已經成為人們工作和生活不可或缺的一部分。智能手機的電池電壓最接近（　?。?/span>A．4V B．36V C．220V D．380V【解析】智能手機的電池電壓一般為3.7V，最接近4V。【答案】A。4．在下列各電路圖中，電壓表能測L1燈兩端電壓的是（　?。?/span>A． B． C． D．【解析】A、兩個燈泡串聯，電壓測的是L2兩端的電壓，故A錯誤；B、電壓表并聯在開關兩端，測的是開關兩端電壓，是一種錯誤的連接，故B錯誤；C、兩個燈泡串聯，電壓表與L1并聯，測的是L1兩端的電壓，故C正確；D、兩個燈泡串聯，電壓表與L2并聯，測的是L2兩端的電壓，故D錯誤。【答案】C。5．如圖所示的電路中接入的是電壓表，下列說法中正確的是（　?。?/span>A．閉合開關時，電壓表將可能燒壞 B．閉合開關時，電壓表的指針將反偏 C．閉合開關時，電壓表能正常測出電源電壓 D．若將開關換成一個小燈泡，則電壓表示數為零【解析】（1）由圖可知：電源為兩節干電池組成，則電源電壓為3V，電壓表的量程為0～3V，根據干電池的正負極可知：閉合開關后，電流從電壓表的“+“接線柱流入，從“﹣“接線柱流出，所以符合電壓表的使用規則；故閉合開關時，電壓表能正常測出電源電壓，故AB錯誤，C正確；（2）若將開關換成一個小燈泡，則電壓表與燈泡串聯在電源的兩端，由于電壓表相當于開路，則燈泡不亮，但電壓表的正負接線柱通過燈泡與電源的正負兩極相連，所以電壓表測量電源電壓，示數為3V，故D錯誤。【答案】C。6．如圖所示電路中，閉合開關S，燈泡發光，電路正常。若將電壓表與電流表交換位置，電路可能出現的情況是（　?。?/span>A．電流表不會損壞、電壓表被燒毀 B．電壓表有示數，電流表無示數 C．燈泡正常發光 D．電流表有示數，電壓表無示數【解析】由圖可知，電壓表并聯燈泡的兩端，測量的是電源的電壓，電流表測電路中電流；當兩表互換后，則電壓表串接在電路中，因其內阻過大，則由歐姆定律可得，電路中有很小電流的，故電流表示數接近為零，燈泡不亮；而此時相當于電壓表并聯在電源兩端，故測量的仍為電源電壓，故電壓表示數接近電源電壓。ACD錯誤，B正確。【答案】B。7．電路如圖所示，電源電壓不變，當開關S1閉合，S2斷開時，電壓表測　L1　兩端的電壓；當開關S1斷開，S2閉合時，電壓表測　L1、L2（或電源）　兩端的電壓。【解析】當開關S1閉合，S2斷開時，L1、L2串聯，電壓表測L1兩端電壓；當開關S1斷開，S2閉合時，L1、L2串聯，電壓表測L1、L2（或電源）兩端電壓；【答案】L1；L1、L2（或電源）。二．難點：電壓表的連接（共10小題）8．如圖所示，當開關S閉合時，燈L1、L2均不亮。小明同學將電流表并接在燈L1兩端時，燈L2亮L1不亮，電流表有示數；將電流表并接在燈L2兩端時，兩燈均不亮，電流表無示數。則故障是（　?。?/span>A．燈L1斷路 B．燈L1短路 C．燈L2斷路 D．燈L2短路【解析】A、如果燈泡L1斷路，兩燈都不亮；將電流表并接在燈L1兩端時，L2通路，燈L2亮L1不亮，電流表有示數；將電流表并接在燈L2兩端時，兩燈均不亮，電流表無示數。此選項符合題意；B、如果燈泡L1短路，L2會發光。此選項不符合題意；C、如果燈泡L2斷路，兩燈都不亮；將電流表并接在燈L1兩端時，電路仍為斷路，燈泡不亮，電流表無示數；將電流表并接在燈L2兩端時，L1通路會發光，電流表有示數。此選項不符合題意；D、如果燈泡L2短路，L1會發光。此選項不符合題意。【答案】A。9．如圖所示的電路中，若在閉合開關S后，兩只燈泡都能發光，應在圖甲、乙兩處連入的元件是（　?。?/span>A．甲是電壓表，乙是電池 B．甲是電池，乙是電流表 C．甲是電流表，乙是電池 D．甲是電壓表，乙是電流表【解析】A、如果甲是電壓表，乙是電池，則甲就與L1串聯，L1就相當于斷路，不發光，故A不符合題意；B、如果甲是電池，乙是電流表，乙就會將L2短路，L2就不會發光，故B不符合題意；C、如果甲是電流表，乙是電池，兩燈泡并聯，甲電流表與燈泡L1串聯，閉合開關后，兩只燈泡都能發光，故C符合題意；D、如果甲是電壓表，乙是電流表，圖中沒有電源，兩燈泡不可能發光，故D不符合題意。【答案】C。10．如圖所示的電路中，①、②、③是三塊電表，閉合開關S，燈L1與L2發光，則下列四個選項中，判斷正確的是（　　）A．若①、②是電流表，③是電壓表，則L1與L2串聯 B．若②、③是電流表，①是電壓表，則L1與L2串聯 C．若①、③是電流表，②是電壓表，則L1與L2并聯 D．若①、③是電壓表，②是電流表，則L1與L2并聯【解析】A、若①、②是電流表，③是電壓表，閉合開關后，電源被短路，故A錯誤；B、若②、③是電流表，①是電壓表，L2會被短路，故B錯誤；C、若①、③是電流表，②是電壓表，此時電流的路徑有兩條，L1與L2并聯，故C正確；D、若①、③是電壓表，②是電流表，電流的路徑只有一條，L1與L2串聯，故D錯誤。【答案】C。11．如圖所示的電路中，當開關S閉合，兩燈均正常發光，甲、乙兩電表的示數也正常，則甲、乙分別為（　　）A．甲和乙都是電流表 B．甲和乙都是電壓表 C．甲是電壓表，乙是電流表 D．甲是電流表，乙是電壓表【解析】電流表應串聯接入電路，電壓表應并聯接入電路，若要使兩個燈泡都正常發光，則甲表為電壓表，乙表為電流表，甲表若為電流表，則會使燈L2短路。【答案】C。12．如圖所示電路中，閉合電鍵后，發現燈泡L1、L2都不亮，用電壓表進行電路故障檢測，測試結果如右表所示，則可以判斷電路中的故障是（　?。?測試點a、ca、bb、c電壓表示數有示數無示數有示數A．L1短路 B．L2短路 C．L1斷路 D．L2斷路【解析】∵開關閉合兩燈都不發光，∴電路中有開路；∵用電壓表測量b、c兩點間的電壓，有示數，∴b、c兩點到電源正負極的連接是連通的；﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①∵用電壓表測量a、b兩點間的電壓，無示數，∴a、b兩點到電源正負極之間有開路；﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②∵用電壓表測量a、c兩點間的電壓，有示數，∴a、c兩點到電源正負極的連接是連通的；﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③由①②③可知，燈L2斷路。【答案】D。13．如圖所示的電路中，小燈泡L1和L2額定電壓均為3V。閉合S1、S2，下列關于該電路的說法正確的是（　?。?/span>A．L2會被短路 B．電壓表不能測量L1兩端的電壓 C．取下L1時，L2正常發光 D．只斷開開關S2時，電壓表有示數【解析】A、閉合S1、S2，電流有兩條路徑，一條經電流表、燈泡L1回到電源負極；一條經燈泡L2、開關S2，回到電源負極，電壓表測并聯電路電壓，開關S1在干路，故L2沒有被短路，故A錯誤；B、因兩燈泡并聯，并聯電路各支路兩端的電壓都相同，故電壓表能測量L1兩端的電壓，故B錯誤；C、因兩燈泡并聯，各支路互不影響，故取下L1時，L2正常發光，故C正確；D、只斷開開關S2時，電壓表無法與電源的兩極接通，所以電壓表無示數，故D錯誤。【答案】C。14．在如圖所示的電路中，開關閉合后電壓表測量的是（　?。?/span>A．L1兩端的電壓 B．L1和L2兩端的電壓 C．L2兩端的電壓 D．電源兩端的電壓【解析】由圖知，三個燈泡串聯，電壓表與燈泡L1、L2并聯，所以電壓表測量燈泡L1和L2兩端的總電壓，故B正確。【答案】B。15．在如圖所示的電路中，①、②、③是三個電表（電壓表或電流表）。閉合開關S，要使燈L1與L2串聯，則電路中?、凇?/span>是電流表，?、佗邸?/span>是電壓表。【解析】閉合開關S，要讓燈泡L1和L2串聯，電流的路徑只有一條，電流從正極流出，經過電表②、燈泡L2、L1，所以②是電流表，①和③分別是電壓表。【答案】②；①③。16．如圖所示的電路中，①、②、③是三個電表（電壓表或電流表）。閉合開關S，燈L1與L2并聯，電路中?、佗邸?/span>是電流表，?、凇?/span>是電壓表。（填序號）【解析】要使燈L1與L2并聯，電流從電源正極流出，經過開關和③后開始分支，一路經過L1，另一路經過L2、①，然后兩路匯合回到電源負極，因此①③為電流表，②為電壓表。【答案】①③；②。17．“探究串聯電路的電流關系”的實驗。（1）為了使探究得出的結論具有一般性，兩燈泡L1和L2應該選擇 　不相同　。（選填“相同”或“不相同”）的小燈泡。（2）某同學按照甲圖連接電路，在剛接最后一根導線時，兩燈泡就同時發光了，他的失誤之處是 　連接電路時，開關沒有斷開　。（3）閉合開關發現燈L2的亮度比燈L1的亮度大，下列說法正確的是 　C　。A.燈L2中的電流較大，所以L(fǎng)2更亮B.電流從電源正極出來先通過燈L2，所以L(fǎng)2更亮C.兩燈中的電流相等，亮度不同是由于兩燈規格不同所致（4）把電流表串聯接在a處，剛要閉合開關，發現電流表指針指在零刻度線左側空白處，下一步操作應該是 　對電流表進行調零　。（5）閉合開關后，發現兩燈的亮度不穩定，電流表的指針來回?cái)[動，故障的原因可能是 　B　。A.某段導線斷開B.某接線柱處接觸不良C.某燈泡被短路D.電流表被燒壞（6）故障排除后，實驗時電流表A1指針偏轉角度較A2小，如圖乙所示，得出“串聯電路中各處的電流不等”的結論，請你指出造成判斷錯誤的原因是：　兩個電流表所選量程不同　。（7）拆掉電流表，同學們繼續研究“串聯電路中電壓規律“，按如圖丙所示連接好電路后，閉合開關，發現L1、L2均不發光，電壓表有示數且大小接近電源電壓，則電路中出現的故障可能是L1發生了 　斷路　（選填“短路”或“斷路”）。（8）排除故障，測出L1兩端的電壓后，準備測L2兩端電壓時。小聰認為只需將與A點相連的導線改接到C點即可。你認為這種做法不合理的原因是 　電壓表的正負接線柱接反了　。（9）分別出AB、BC、AC間的電壓并記錄在表格中，分析實驗數據得出結論：串聯電路總電壓等于各部分電路兩端電壓之和。請對小明的做法進行評價：　實驗次數太少，結論具有偶然性　UAB/VUBC/VUAC/V2.61.84.4【解析】（1）為了使實驗結論更具有普遍性，應選用不同規格的燈泡；（2）連接電路時，開關必須斷開，而該同學剛連接好最后一根導線，燈就亮了，由此可知他的錯誤原因是：連接電路時，開關沒有斷開；（3）由于燈L1和L2串聯，根據串聯電路電流規律可知，通過兩燈的電流相等，而兩燈亮度不同，是由于兩燈的規格不同造成的，由此可知A、B錯誤，C正確；（4）剛要閉合開關，說明此時電路中沒有電流，電流表指針指在零刻度線的左側，由此可知，電流表使用前沒有調零，他下一步要進行的操作是：對電流表進行調零；（5）A、某處導線斷開，電路中無電流，兩燈都不亮，由此可知A錯誤；B、某接線柱處接觸不良，會造成電流不穩定，燈泡亮度不穩定，由此可知B正確；C、某燈泡短路，短路的燈泡不亮，另一個燈泡仍然發光，由此可知C錯誤；D、電流表被燒壞，電路中無電流，電流表指針不偏轉，燈泡不亮，由此可知D錯誤；故選B；（6）由圖乙可知，左側電流表所選量程是0～3A，分度值為0.1A，A1讀數為0.4A；右側電流表所選量程是0～0.6A，分度值 為0.02A，A2的讀數為0.4A，由此可知，該同學造成錯誤的原因是：兩電流表所選量程不同；（7）閉合開關，兩燈均不亮，由此可知電路是斷路或兩燈同時短路，由圖丙可知，電壓表測量L1兩端的電壓，電壓表有示數，電壓表與燈L2、開關、電源組成通路，由此可知電路故障是燈L1斷路；（8）圖丙中，電流從A點流進電壓表，再流過B點，由此可知，電壓表與A點相連一端是電壓表的正接線柱，與B點相連一端是電壓表的負接線柱；當把與A點相連的導線改接到C點時，電流從B點流進電壓表，再流過C點，由此可知，這樣做不合理的原因是：電壓表的正負接線柱接反了；（9）小明同學只做了一次實驗就得出了結論，結論不具有普遍性，由此可知，實驗次數太少，結論具有偶然性；【答案】（1）不相同；（2）電路連接時，開關沒有斷開；（3）C；（4）對電流表進行調零；（5）B；（6）兩電流表所選量程不同；（7）斷路；（8）電壓表的正負接線柱接反了；（9）實驗次數太少，結論具有偶然性；
