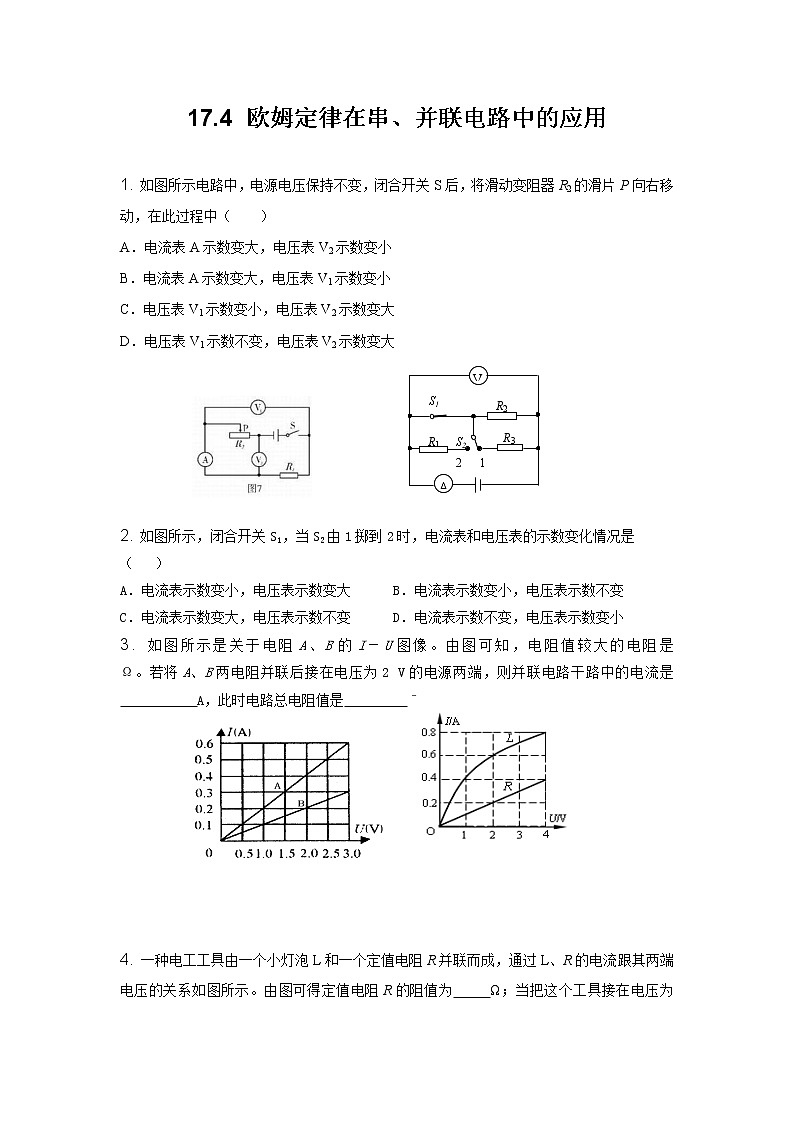

人教版九年級全冊第4節 歐姆定律在串、并聯電路中的應用課后復習題

這是一份人教版九年級全冊第4節 歐姆定律在串、并聯電路中的應用課后復習題，共3頁。
1. 如圖所示電路中，電源電壓保持不變，閉合開關S后，將滑動變阻器R2的滑片P向右移動，在此過程中（ ）
A．電流表A示數變大，電壓表V2示數變小
B．電流表A示數變大，電壓表V1示數變小
C．電壓表V1示數變小，電壓表V2示數變大
D．電壓表V1示數不變，電壓表V2示數變大
S2
R3
R1
A
R2
V
2
1
S1
[]
2. 如圖所示，閉合開關S1，當S2由1擲到2時，電流表和電壓表的示數變化情況是（ ）
A．電流表示數變小，電壓表示數變大 B．電流表示數變小，電壓表示數不變
C．電流表示數變大，電壓表示數不變 D．電流表示數不變，電壓表示數變小
3. 如圖所示是關于電阻A、B的I－U圖像。由圖可知，電阻值較大的電阻是 Ω。若將A、B兩電阻并聯后接在電壓為2 V的電源兩端，則并聯電路干路中的電流是
A，此時電路總電阻值是 Ω．
4. 一種電工工具由一個小燈泡L和一個定值電阻R并聯而成，通過L、R的電流跟其兩端電壓的關系如圖所示。由圖可得定值電阻R的阻值為 Ω；當把這個工具接在電壓為
2 V的電路兩端時，L、R并聯的總電阻是 Ω．
5.如圖所示，AB兩點間的總電壓為20 V，五個電阻電阻值均為4Ω，則電流表的示數為_(kāi)___________；電壓表的示數為_(kāi)___________。
B
A
A
A

6. 如圖所示電路，若甲、乙均為電流表，斷開開關Ｓ，兩電流表讀數為Ｉ甲︰Ｉ乙＝２︰３，若甲、乙均為電壓表，閉合開關S，則兩電壓表的讀數Ｕ甲︰Ｕ乙＝ ．
[網]
17.4 歐姆定律在串、并聯電路中的應用
1.A
2.B
3. 10 0.6 3.33
4. 10 2.5
5. 2 A 16 V
6.３︰１
[
[][]
[]
