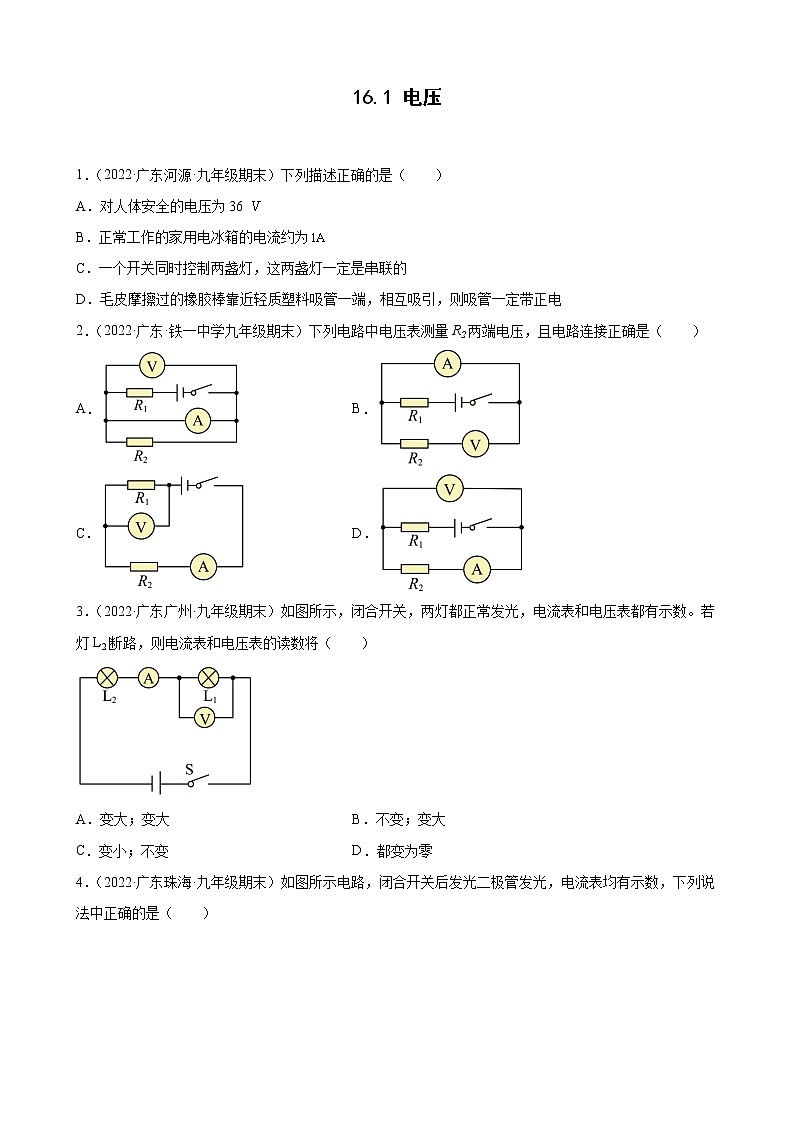

?16.1 電壓

1．（2022·廣東河源·九年級期末）下列描述正確的是（　?。?br /> A．對人體安全的電壓為36
B．正常工作的家用電冰箱的電流約為
C．一個開關同時控制兩盞燈，這兩盞燈一定是串聯的
D．毛皮摩擦過的橡膠棒靠近輕質塑料吸管一端，相互吸引，則吸管一定帶正電
2．（2022·廣東·鐵一中學九年級期末）下列電路中電壓表測量R2兩端電壓，且電路連接正確是（　　）
A． B．
C． D．
3．（2022·廣東廣州·九年級期末）如圖所示，閉合開關，兩燈都正常發光，電流表和電壓表都有示數。若燈L2斷路，則電流表和電壓表的讀數將（　　）

A．變大；變大 B．不變；變大
C．變小；不變 D．都變?yōu)榱?br /> 4．（2022·廣東珠?！ぞ拍昙壠谀┤鐖D所示電路，閉合開關后發光二極管發光，電流表均有示數，下列說法中正確的是（　?。?br />

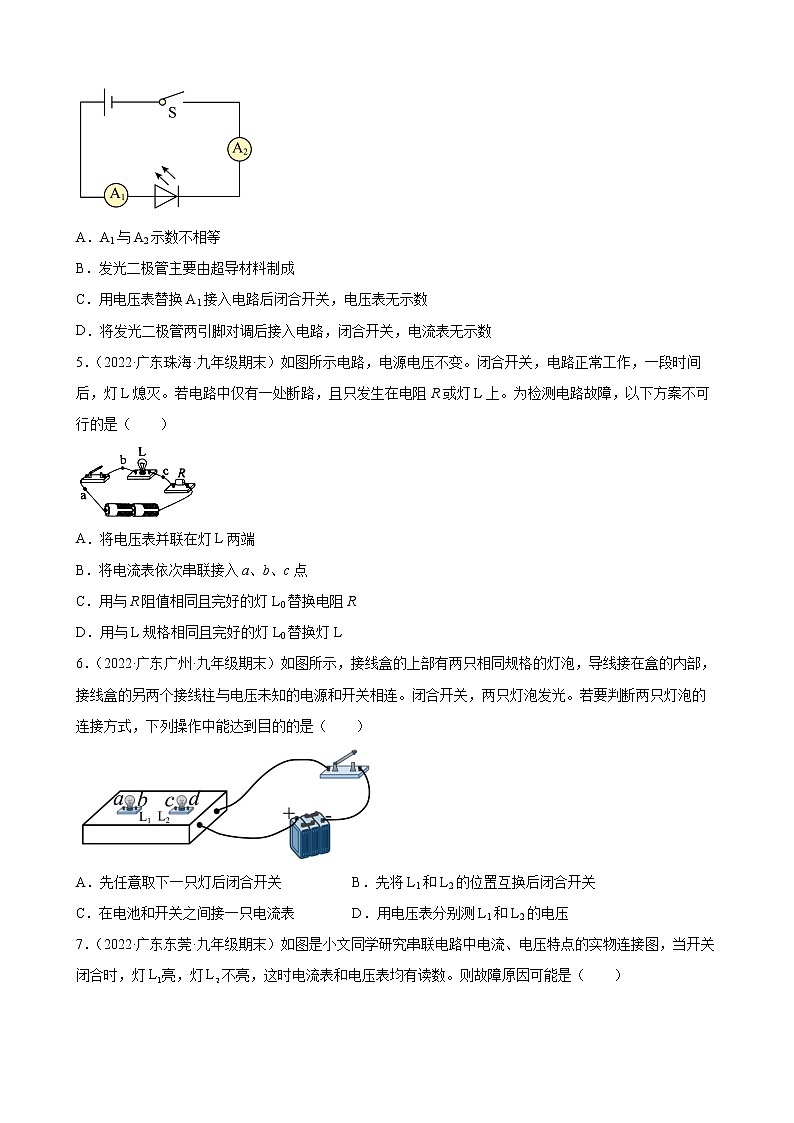

A．A1與A2示數不相等
B．發光二極管主要由超導材料制成
C．用電壓表替換A1接入電路后閉合開關，電壓表無示數
D．將發光二極管兩引腳對調后接入電路，閉合開關，電流表無示數
5．（2022·廣東珠?！ぞ拍昙壠谀┤鐖D所示電路，電源電壓不變。閉合開關，電路正常工作，一段時間后，燈L熄滅。若電路中僅有一處斷路，且只發生在電阻R或燈L上。為檢測電路故障，以下方案不可行的是（　?。?br />
A．將電壓表并聯在燈L兩端
B．將電流表依次串聯接入a、b、c點
C．用與R阻值相同且完好的燈L0替換電阻R
D．用與L規格相同且完好的燈L0替換燈L
6．（2022·廣東廣州·九年級期末）如圖所示，接線盒的上部有兩只相同規格的燈泡，導線接在盒的內部，接線盒的另兩個接線柱與電壓未知的電源和開關相連。閉合開關，兩只燈泡發光。若要判斷兩只燈泡的連接方式，下列操作中能達到目的的是（　?。?br />
A．先任意取下一只燈后閉合開關 B．先將L1和L2的位置互換后閉合開關
C．在電池和開關之間接一只電流表 D．用電壓表分別測L1和L2的電壓
7．（2022·廣東東莞·九年級期末）如圖是小文同學研究串聯電路中電流、電壓特點的實物連接圖，當開關閉合時，燈亮，燈不亮，這時電流表和電壓表均有讀數。則故障原因可能是（　?。?br />

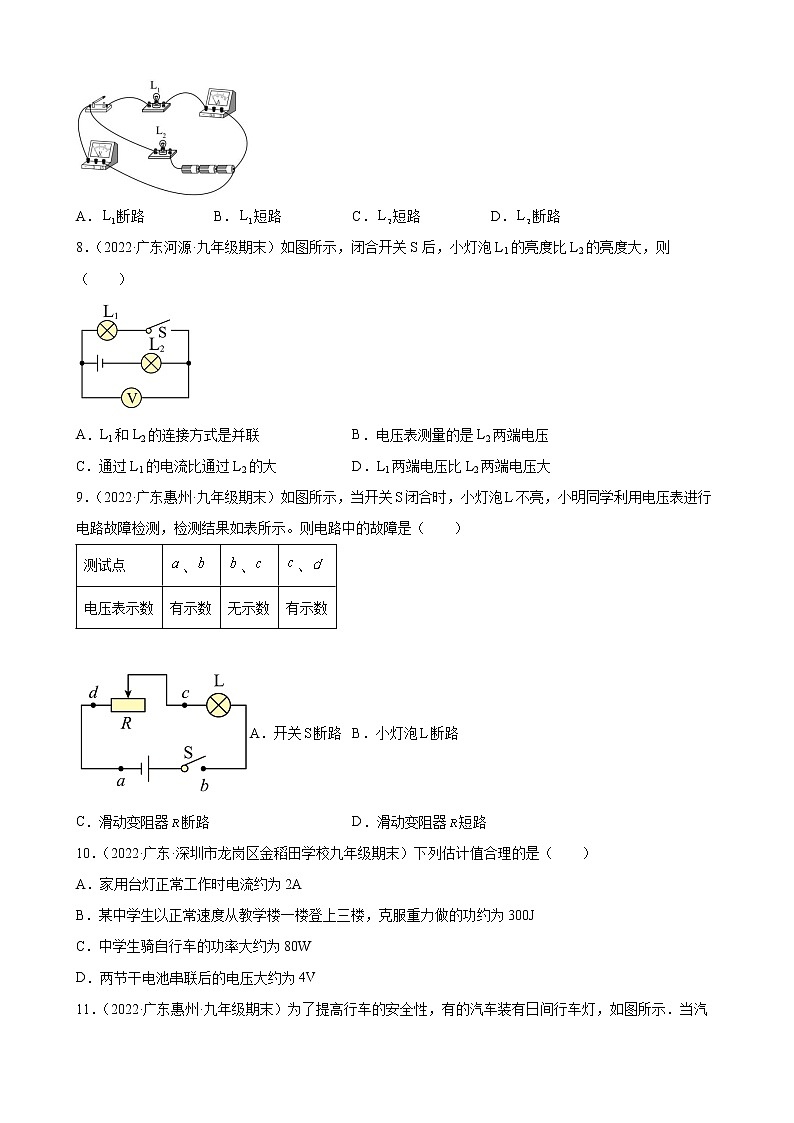

A．?dāng)嗦?B．短路 C．短路 D．?dāng)嗦?br /> 8．（2022·廣東河源·九年級期末）如圖所示，閉合開關S后，小燈泡L1的亮度比L2的亮度大，則（　?。?br />
A．L1和L2的連接方式是并聯 B．電壓表測量的是L2兩端電壓
C．通過L1的電流比通過L2的大 D．L1兩端電壓比L2兩端電壓大
9．（2022·廣東惠州·九年級期末）如圖所示，當開關閉合時，小燈泡不亮，小明同學利用電壓表進行電路故障檢測，檢測結果如表所示。則電路中的故障是（　?。?br /> 測試點
、
、
、
電壓表示數
有示數
無示數
有示數

A．開關斷路 B．小燈泡斷路
C．滑動變阻器斷路 D．滑動變阻器短路
10．（2022·廣東·深圳市龍崗區金稻田學校九年級期末）下列估計值合理的是（　?。?br /> A．家用臺燈正常工作時電流約為2A
B．某中學生以正常速度從教學樓一樓登上三樓，克服重力做的功約為300J
C．中學生騎自行車的功率大約為80W
D．兩節干電池串聯后的電壓大約為4V
11．（2022·廣東惠州·九年級期末）為了提高行車的安全性，有的汽車裝有日間行車燈，如圖所示．當汽車啟動時，S1閉合，日間行車燈L1立即亮起，再閉合S2，車前大燈L2也亮起．如圖所示的電路圖中符合這一情況的是

A．B．C． D．
12．（2022·廣東·佛山市南海區大瀝鎮許海初級中學九年級期末）如圖所示，電源電壓不變，斷開開關，電壓表示數為3V；閉合開關，電壓表示數如圖，則此時（　?。?

A．燈泡L1兩端電壓為1.3V B．燈泡L2兩端電壓為8.5V
C．燈泡L1兩端電壓為1.7V D．燈泡L2兩端電壓為1.3V
13．（2022·廣東梅州·九年級期末）在如圖所示的電路中，欲使閉合開關后，兩只燈泡能同時發光，應在圖中甲、乙兩處連入的元件是（????????）

A．甲是電流表，乙是電池組
B．甲是電池組，乙是電流表
C．甲是電壓表，乙是電池組
D．甲是電壓表，乙是電流表
14．（2022·廣東韶關·九年級期末）如圖所示，將手機充電器插入家庭電路的兩孔插座中即可為手機充電，插座兩孔之間的電壓為_____V，充電器為手機充電時的輸出電壓約為__________V（選填“5”或“220”）此時手機電池是______（選填“用電器”或“電源”）。

15．（2022·廣東韶關·九年級期末）（1）生活中的“熱”有些表示“溫度”，有些表示“內能”，有些表示“熱量”。下面幾句話中“熱”表示什么物理意義：摩擦生熱 ______；物體放熱 ______。（填“溫度”、“內能”或“熱量”）；
（2）生活中也有很多的“電”，電源是提供 ______的裝置，電壓是形成 ______的原因，一節普通干電池的電壓 ______V。如圖所示電路，三個不相同的小燈泡接在同一電路中，已知電流表A1、A2、A3的示數分別為2A、1.2A、0.3A，則燈L1的電流是 ______A。

16．（2022·廣東·平遠縣平遠中學九年級期末）我國家庭電路電壓是______V；蒸汽熨斗接入電路熨燙衣物時，水蒸氣液化會______（選填“吸收”“釋放”）熱量；衣物內能增加主要是通過______（選填“熱傳遞”“做功”）的方式來實現的。
17．（2022·廣東惠州·九年級期末）一節干電池電壓是 ___________V，我國家庭電路電壓是 ___________V，家里的電燈、電視、電冰箱等家用電器的連接方式是 ___________聯。
18．（2022·廣東韶關·九年級期末）隨著環保要求的增加，電動混合動力汽車越來越吸引人們的目光，給汽車蓄電池充電時，蓄電池相當于______ （選填“用電器”或“電源”）；如圖所示，在燒杯中加入鹽水，然后將連接在電壓表上的銅片和鋅片插入鹽水中，這樣就制成了一個鹽水電池。觀察電壓表的接線和指針偏轉可知：銅片是鹽水電池的______極，電池的電壓為______V。

19．（2022·廣東河源·九年級期末）如圖所示的電路中，閉合開關S后，兩燈均發光，則甲是______表，乙是______表（均選填“電流”或“電壓”）

20．（2022·廣東惠州·九年級期末）如圖甲所示電路，該電路是________（填連接方式）電路，電壓表和電流表的讀數如圖乙和丙，則電壓表的讀數是________V，電流表讀數________A。

21．（2022·廣東·佛山市南海區大瀝鎮許海初級中學九年級期末）如圖所示，在燒杯中加入鹽水，然后將連在電壓表上的銅片和鋅片插入鹽水中，這樣就制成了一個鹽水電池。觀察電壓表的接線和指針偏轉可知：鋅片是鹽水電池的______極，電池的電壓為______mV；鹽水電池向外供電時，______能轉化為電能。

22．（2022·廣東東莞·九年級期末）在圖中〇里填上適當?shù)碾姳矸?，使之成為正確的電路圖。

23．（2022·廣東韶關·九年級期末）如圖所示，在電路圖中的空白圈內填入電流表或電壓表的符號，要求閉合開關后兩個電燈都發光，兩個電表均工作。

24．（2022·廣東佛山·九年級期末）如圖：在電路圖中的空白圓圈內，正確標出電表的符號。

25．（2022·廣東珠?！ぞ拍昙壠谀┱堅谌鐖D所示電路圖的虛線框中填入電流表和電壓表的元件符號，使得開關閉合后，電路正常工作。

26．（2022·廣東·連州市教育局教研室九年級期末）請在如圖的電路圖相應的位置填上電源和電流表的符號，使電壓表測量小燈泡兩端電壓。

27．（2022·廣東·東莞市光明中學九年級期末）如圖所示，在方框內分別填入小燈泡和電流表的元件符號，使電路正常工作。
( )

28．（2022·廣東肇慶·九年級期末）根據如圖所示的的實物連接圖，在右面的框中畫出電路圖．

29．（2022·廣東·汕頭市金平區金園實驗中學九年級期末）在圖中填上電流表或電壓表，使兩個燈泡都能發光。

30．（2022·廣東潮州·九年級期末）（1）如圖所示，為了讓兩燈正常工作，請分別在下面電路圖的圓圈中填上合適電表符號。


（2）請根據圖所示的實物圖，在方框內畫出對應的電路圖。


（3）請根據圖甲所示電路圖，將乙圖中的實物補充完整。

31．（2022·廣東東莞·九年級期末）如圖所示的電路中，開關S閉合后，在圓圈里填上合適的電表符號，使小燈泡L1、L2均正常發光。

32．（2022·廣東韶關·九年級期末）在如圖所示電路中的○里填上適當?shù)碾姳矸枺怪陂]合開關S后，完全相同的兩燈均能正常發光 ______ 。

33．（2022·廣東·平遠縣平遠中學九年級期末）請將電源、電流表，電壓表三個元件的符號填入下圖電路的虛線框內，并將電路補充完整．要求：開關S閉合后，電流方向如圖所示，移動滑動變阻器的滑片P，小燈泡L變亮?xí)r，電壓表的示數變?。?br />
34．（2022·廣東惠州·九年級期末）干電池（Drycell）是一種以糊狀電解液來產生直流電的化學電池，它以碳棒為正極，以鋅筒為負極，給電路供電。在外部電路中，電流方向從電池正極流向負極，然后流過電池內部，形成一個完整的循環。電流在電池內部流動時，也會受到阻礙作用，干電池內部都有電阻，這樣可以等效把干電池看作一個內部沒有電阻的電源和一個電阻r串聯而成（如圖甲所示）。新的干電池內部的電阻很小，但隨著使用而變大，大到一定程度干電池就報廢了，干電池的內阻可以用如圖乙所示電路進行測量。

（1）電池使用時是把化學能轉化為______能的裝置；
（2）使用時，于電池內部的電流方向為：電池的______；
（3）在測量電路中，干電池內部電阻和滑動變阻器的連接方式是______聯，電壓表測______（選填“電池”或“滑動變阻器”）的電壓。
35．（2022·廣東廣州·九年級期末）如圖連接兩燈，請在方框內畫出對應的電路圖。_______閉合開關后，發現兩個燈均不發光。將電壓表并聯在L1兩端，閉合開關，電壓表指針明顯偏轉；將電壓表并聯在L2兩端時，閉合開關，電壓表無示數，則兩燈不發光的原因可能是_______。

36．（2022·廣東韶關·九年級期末）（1）如圖甲所示，在燒杯中加入鹽水，然后將連在電壓表上的銅片和鋅片插入鹽水中，觀察電壓表指針偏轉情況，可知鹽水溶液相當于電路中的______，觀察電壓表的接線和指針偏轉可知：鋅片是鹽水溶液的 _____極，銅片與電壓表之間的導線中，自由電子的運動方向是 _____（選填序號：①“電壓表到銅片”或②“銅片到電壓表”）；

（2）如圖乙所示，圖中的甲、乙均為理想電表，當開關S閉合后燈L1、L2都能發光，燈L1和L2是 _____聯在電路中的，甲為 _____表，乙為 _____表。
37．（2022·廣東廣州·九年級期末）（1）在如圖所示的實物圖中，請用筆畫線代替導線連接實物。要求：①L1與L2并聯：②電流表測L1的電流，開關控制L1和L2_______；

（2）如圖所示為多用途“演示教學電表”的接線情況，此時所測的物理量是______，測量范圍是______，分度值是______，示數為______。


參考答案：
1．B
【解析】
A．根據生活經驗可知，對人體安全的電壓不高于，故A錯誤；
B．家用電冰箱的功率在左右，工作電流在

左右，故B正確；
C．燈泡串聯，開關可以同時控制兩盞燈泡；燈泡并聯，但開關放在干路上，仍然可以控制兩盞燈泡；所以這兩盞燈泡串聯或并聯都可以，故C錯誤；
D．毛皮摩擦過的橡膠棒帶負電，吸管一端被吸引，因為異種電荷相互吸引，而且?guī)щ婓w有吸引輕小物體的性質，所以吸管可能帶正電或者不帶電，故D錯誤。
故選B。
2．D
【解析】
A．如圖：電流表并聯在電路中，把R2、電壓表短路，故A錯誤；
B．如圖：電壓表串聯在電路中，電流表并聯在了電路中，故B錯誤；
C．如圖：R1、R2兩電阻串聯，電壓表測R1兩端的電壓，故C錯誤；
D．如圖：R1、R2兩電阻串聯，電壓表測R2兩端的電壓，故D正確。
故選D。
3．D
【解析】
如圖所示，閉合開關，兩燈串聯，電壓表測L1兩端的電壓，電流表測串聯電路中的電流；當L2斷路時，電路中電流為0，則電流表示數為0，此時電壓表未接入電路，示數也為0，所以電流表和電壓表示數均變小且為0。故ABC不符合題意，D符合題意。
故選D。
4．D
【解析】
A．閉合開關后，發光二極管發光，電路有電流，根據電流的流法，這是一個串聯電路，串聯電路的電流處處相等，所以電流表A1與A2示數是相等的，故A錯誤；
B．發光二極管是由半導體材料制成的，不是超導材料，故B錯誤；
C．用電壓表替換A1接入電路后，閉合開關，這是一個串聯電路，電壓表串聯在電路中，測的是電源電壓，電壓表有示數，故C錯誤；
D．從圖中可以看到，電路閉合開關后，電路有電流，發光二極管的電阻很小，但是將發光二極管兩引腳對調后接入電路，發光二極管的電阻很大，電路沒有電流，電流表無示數，故D正確。
故選D。
5．B
【解析】
由圖知道，該電路為串聯電路；電路正常工作，一段時間后，燈L熄滅，電路中僅有一處斷路，且只發生在電阻R或燈L上。
A．將電壓表并聯在燈L兩端，測量的是燈L兩端的電壓，根據題意知道，若電壓表無示數，即說明R斷路，若電壓表有示數，則應是燈泡斷路，故A可行，不符合題意；
B．由于是串聯電路，且有一處斷路，所以，無論將電流表依次串聯接入電路何處，示數都是0，都無法判斷出故障，故B不可行，符合題意；
C．用與R阻值相同且完好的燈L0替換電阻R，若L0、L均發光，則故障是R斷路；若L0、L均不發光，則故障是L斷路，故C可行，不符合題意；
D．把完好的燈L0接在燈泡的位置上，燈泡發光，則故障是燈泡斷路，燈泡不發光，則是R斷路，故D可行，不符合題意。
故選B。
6．A
【解析】
A．串聯電路相互影響，并聯電路相互不影響。取下一只燈泡，觀察另一燈，如果仍然能發光，不受影響，表明是并聯；如果熄滅則為串聯，故A符合題意；
B．無論是串聯還是并聯，互換燈泡位置，不影響發光情況，故B不符合題意；
C．如果在電池和開關之間接入電流表，無論是串聯還是并聯，閉合開關兩燈都能發光，電流表都有示數，只能知道電路中的電流有多大，無法判斷電路連接情況，故C不符合題意；
D．如果兩燈規格相同，無論是串聯還是并聯，兩端電壓都是相同的，故D不符合題意。
故選A。
7．C
【解析】
串聯電路中如果一燈亮，另一燈不亮，可能是不亮的燈泡短路了，即短路，電流表有示數，說明電路故障不可能是斷路，電壓表有示數，說明電壓表所測部分沒有短路，即L1沒有短路，綜合判斷，所以是短路。故ABD不符合題意，C符合題意。
故選C。
8．D
【解析】
A．由圖知，電壓表在電路知看作斷路，電流從電源正極流回負極只有一條路徑，故L1和L2的連接方式是串聯，故A錯誤，不符合題意；
B．由圖知電壓表與燈泡L1并聯，所以電壓表測量的是L1兩端電壓，故B錯誤，不符合題意；
C．該電路是串聯電路，由串聯電路電流處處相等知通過L1的電流與通過L2的電流相等，故C錯誤，不符合題意；
D．由串聯電路電流特點知通過兩燈泡的電流相等，當小燈泡L1的亮度比L2的亮度大時，說明L1兩端電壓比L2兩端電壓大，故D正確，符合題意。
故選D。
9．C
【解析】
由題意可知，當用電壓表測試a、b兩點時，電壓表有示數，說明開關S是正常連通的，開關S沒有故障，當用電壓表測試b、c兩點時，此時電壓表與小燈泡并聯，電壓表無示數，說明小燈泡之外的電路出現斷路故障，且當用電壓表測試c、d兩點時，此時電壓表與滑動變阻器并聯，電壓表有示數，說明滑動變阻器之外的電路沒有故障，綜上可知，電路中的故障是滑動變阻器斷路。
故選C。
10．C
【解析】
A．教室日光燈的電流為0.2A，家用臺燈正常工作時的電流約為日光燈額定電流的一半，約為0.1A，故A不合理；
B．中學生體重在G=500N左右，一層樓的高度在h=3m左右，中學生以正常速度從教學樓一樓登上三樓，克服重力做的功約為

左右，故B不合理；
C．中學生騎自行車的速度在左右，腳下的牽引力F=16N在左右，騎行功率在

左右，故C合理；
D．一節干電池的電壓為1.5V，兩節干電池串聯電壓為3V，故D不合理。
故選C。
11．D
【解析】
A．由電路圖可知,只閉合S1時，兩燈泡均不亮，故A不符合題意；
B．由電路圖可知,只閉合S1時,兩燈泡都亮,再閉合S2時,L1不亮，故B不符合題意；
C．由電路圖可知,只閉合S1時,車前大燈L2亮,再閉合S2時,日間行車燈L1亮，故C不符合題意；
D．由電路圖可知,只閉合S1時,日間行車燈L1亮,再閉合S2時,車前大燈L2亮，故D符合題意．
12．A
【解析】
由圖示可知，當開關斷開時，電壓表的示數約等于電源電壓，所以U=3V，開關閉合時，電壓表測的是L2的電壓，應小于電源電壓，所以此時電壓表示數為U2 =1.7V，根據串聯電路電壓規律可知
U1 =U-U 2 =1.3V
故選A。
13．A
【解析】
A．若甲是電流表，乙是電池組，閉合開關后，兩燈泡并聯，兩只燈泡能同時發光，故A符合題意；
B．甲是電池組，乙是電流表，閉合開關后，右邊燈泡短路，不能發光，故B不符合題意；
C．甲是電壓表，乙是電池組，閉合開關后，左邊燈泡斷路，不能發光，故C不符合題意；
D．甲是電壓表，乙是電流表，電路中沒有電源，兩只燈泡都不能發光，故D不符合題意。
故選A。
14．???? 220???? 5???? 用電器
【解析】
[1]兩孔插座中，左孔連接零線、右孔連接火線，兩孔之間的電壓為220V。
[2]手機充電器的輸出電壓較小，低于220V，在5V左右。
[3]給手機充電時，消耗電能轉化為化學能，手機電池相當于用電器。
15．???? 內能???? 熱量???? 電壓???? 電流???? 1.5???? 0.8
【解析】
（1）[1]摩擦發熱，是克服摩擦做功，機械能轉化為內能，這里的熱表示內能。
[2]有溫度差的兩個物體相互接觸時，高溫物體會自發的向低溫物體放出熱量。
（2）[3]電源是給電路提供電壓的裝置。
[4]電壓是使電路中形成電流的原因，讓電路中自由電子發生定向移動。
[5]一節普通干電池的電壓是1.5V。
[6]由圖知，三盞燈泡并聯，A1測干路電流，A2測通過L2和L3的電流，A3測通過L3的電流，則燈L1的電流為
I L1=I1-I2=2A-1.2A=0.8A
16．???? 220???? 釋放???? 熱傳遞
【解析】
[1]不同國家家庭電路的電壓標準不同，我國家庭電路電壓為220V。
[2]熨燙衣物時，水蒸氣遇冷會液化成小水滴，液化時會放出熱量。
[3]衣物從熨斗吸收熱量，是通過熱傳遞的方式增加衣物的內能。
17．???? 1.5???? 220???? 并
【解析】
[1]一節新干電池的電壓是1.5V，一節蓄電池一般是2V。
[2]我國家庭電路電壓為220V，工廠的電壓為380V。
[3]家里的電燈、電視、電冰箱等家用電器在工作時互不影響，且能夠獨立工作，所以它們是并聯的。
18．???? 用電器???? 正???? 0.6
【解析】
[1]給汽車蓄電池充電時，需要提供存儲電能的裝置，此時的蓄電池就相當于用電器，將電能轉化為化學能儲存起來。
[2]如圖所示，電壓表指針正向偏轉，意味著電源的正極接在電壓表的正接線柱上，電源的負極接在電壓表的負接線柱上，銅片接在電壓表的正接線柱上，說明銅片是鹽水電池的正極。
[3]如圖所示，電壓表選擇的是小量程，分度值為0.1V，則電池的電壓為0.6V。
19．???? 電流???? 電壓
【解析】
[1][2]閉合開關S后，兩燈均發光，若有兩條電流的路徑，一條路徑中電流從正極出發，經過L1，另一條經過L2和甲表，匯合后回到電源的負極，所以甲表是電流表，乙相當于斷路，即是電壓表。如果甲是電壓表，乙是電流表，則L2被短路，不會發光。
20．???? 串聯???? 1.8???? 0.24
【解析】
[1]由圖甲可知，電阻和滑動變阻器串聯，電壓表測量電阻兩端的電壓，電流表測量電路中的電流。
[2]由圖乙可知，電壓表的量程是0~3V，分度值是0.1V，電壓表的示數是1.8V。
[3]由圖丙可知，電流表的量程是0~0.6A，分度值是0.02A，電流表的示數是0.24A。
21．???? 負???? 600???? 化學
【解析】
[1]根據圖示可知，鋅片與電壓表的負接線柱相連，電壓表的指針正常向右偏轉，因此鋅片為鹽水電池的負極。
[2]電壓表的量程為0～3V，分度值為0.1V，示數為0.6V，即600mV。
[3] 鹽水電池向外供電時，發生化學反應，將化學能轉化為電能。
22．
【解析】
由圖可知，這兩個燈泡是并聯的，從電源正極流出的電流應分別流入兩個燈泡；由于電流表相當于導線，電壓表相當于斷路，故與燈泡串聯的是電流表，與燈泡并聯的是電壓表，串聯在干路上的應是電流表，如下圖所示

23．
【解析】
由圖可知，下方的電表與燈泡串聯，為電流表；上方的電表與燈泡并聯，為電壓表，如圖所示：

24．
【解析】
根據電路圖可知，上面的電表與燈串聯，所以它是電流表；下面電表直接接在電源兩端，為電壓表，如圖所示：

25．
【解析】
由題意可知，開關閉合后，電路正常工作，開關在干路上，如果上方為電流表，會造成兩燈泡斷路，則上方的圈中應為電壓表，右方的圈中應為電流表，兩個燈泡并聯，電流表測量干路中的電流，電壓表測電源電壓。如圖所示：

26．
【解析】
由圖可知，閉合開關后，使電壓表測量小燈泡兩端電壓，則左邊方框處為電流表，右邊方框處為電源，此時該電路為串聯電路，如圖所示：

27．
【解析】
由圖可知，如果上面的方框內填入小燈泡，下面的方框內填入電流表，那么電流表將直接連接在電源兩極上，這樣容易燒壞電流表，這種做法是絕對不允許的。因此上面的方框填電流表，下面的方框填小燈泡，這樣電流表測右邊小燈泡的電流，兩只小燈泡并聯，如下圖：
。
28．如圖所示

【解析】
從電源正極開始依次串聯燈泡L2、開關、燈泡L1以及電流表，然后回到電源負極，電壓表與燈泡L1和電流表的兩端；如圖所示：

29．
【解析】
由圖可知，a、b不能是電流表，否則電源短路或燈泡短路；c與燈泡L2串聯，則c一定是電流表，所以a、b是電壓表，兩燈串聯都正常發光，如圖所示：

30．（1） ；（2） ；（3）
【解析】
（1）電壓表內阻很大，相當于斷路，如圖所示，為了讓兩燈正常工作，乙圓圈中不可能為電壓表，故乙圓圈中只能為電流表；因電壓表與待測電路并聯，故甲圓圈中只能為電壓表，電路圖的圓圈中的電表符號如下所示：


（2）實物圖中，兩燈泡串聯，電壓表測L1的電壓，開關控制整個電路，根據實物圖畫出對應的電路圖，如下所示：


（3）原電路圖中，兩燈并聯，開關S2與L2串聯，只控制這個燈，S1控制整個電路，故將燈泡L1左接線柱與電源的正極相連，燈泡L1的右接線與L2的右接線柱相連，如下所示：

31．
【解析】
由圖得，若兩個電表都是電流表，則開關S閉合后，兩燈泡都被短路；若兩個電表都是電壓表，則開關S閉合后，兩燈泡都被開路；若甲電表是電流表，乙電表是電壓表，則兩燈泡并聯，電壓表測量電源電壓，開關S閉合后，兩燈正常發光；若甲電表是電壓表，乙電表是電流表，則開關S閉合后，燈泡L1正常發光，燈泡L2被短路，故開關S閉合后，當甲電表是電流表，乙電表是電壓表時，小燈泡L1、L2均正常發光，如圖所示：

32．
【解析】
要使電路能正常工作，與電源并聯的電表必為電壓表，要使燈L2正常工作，與L2串聯的電表必為電流表，所以正確的電表符號如下圖所示

33．
【解析】
滑動變阻器改變燈泡的亮度，所以滑動變阻器和燈泡、電流表串聯；燈泡變亮?xí)r其兩端電壓變大，而電壓表示數變小，說明電壓表和滑動變阻器并聯，據此填充元件．
根據電壓表應與被測用電器并聯，讀圖可知，左右兩個位置不可能是電壓表，則電壓表應在中間的位置．根據移動滑動變阻器的滑片P，小燈L變亮?xí)r，電壓表的示數變小，說明電壓表測的是滑動變阻器兩端的電壓，則左側的位置應該是電源，右側的位置應該是電流表．且電源的正極朝下．如下圖所示：

根據電壓表應與被測用電器并聯，電流表應與用電器串聯，再結合移動滑動變阻器的滑片P，小燈L變亮?xí)r，電壓表的示數變小可判斷各元件的位置．
34．???? 電???? 負極流向正極???? 串聯???? 滑動變阻器
【解析】
（1）[1]干電池是一種以糊狀電解液來產生直流電的化學電池干電池，是把化學能轉化為電能的裝置。
（2）[2]電流方向是正電荷的定向移動的方向，從電源正極到負極，然后流過電池內部，形成一個完整的循環，所以電流在電源內部由負極流向正極。
（3）[3][4]從文中可以看出“干電池內部都有電阻，這樣可以等效把干電池看作一個內部沒有電阻的電源和一個電阻r串聯而成”，所以內部電阻和滑動變阻器的連接方式是串聯的，只有一條電流路徑。如圖乙，電壓表并聯在滑動變阻器兩端，直接測量滑動變阻器兩端電壓，而電源有內阻。
35．???? ???? 燈泡L1斷路
【解析】
[1]由圖可知，燈泡L1和燈泡L2串聯，開關控制整個電路，如圖所示：

[2]閉合開關后，發現兩個燈均不發光，可能電路中出現斷路，將電壓表并聯在L1兩端，閉合開關，電壓表指針明顯偏轉，說明燈泡L2和開關處沒有斷路，將電壓表并聯在L2兩端時，閉合開關，電壓表無示數，可能燈泡L1斷路。
36．???? 電源???? 負???? ①???? 并???? 電流???? 電壓
【解析】
（1）[1]將電壓表與插入鹽水溶液中的銅片和鋅片連接，電壓表指針出現偏轉，說明銅片與鋅片兩端有電壓，那么鹽水溶液相當于電路中的電源。
[2]由圖甲知，電壓表的正接線柱與銅片連接，負接線柱與鋅片連接，那么銅片相當于鹽水溶液的正極，鋅片相當于鹽水溶液的負極。
[3]在電源的外部，其電流由正極出來回到負極，所以銅片與電壓表間的導線，電流方向是由銅片流向電壓表，而自由電子移動的方向與電流方向相反，所以是由電壓表到銅片。
（2）[4][5][6]由圖乙知，閉合開關后，兩燈都發光，則兩燈并聯在電路中，甲為電流表，測干路的電流。乙為電壓表，測電源電壓。若兩表都為電流表，則電路被短路，兩燈都不發光，電源損壞；若兩燈都是電壓表，則電路斷路，兩燈都不發光；若甲是電壓表，乙是電流表，則電路也處于斷路狀態，兩燈都不發光。
37．???? ???? 電壓???? 0~2.5V???? 0.1V???? 1V
【解析】
（1）根據題意，兩燈并聯，開關控制整個電路，所以開關在干上，電流從電源正極出發經開關后，分成兩支，分別經過兩燈后回到電源負極，電流表串聯在L1的支路中，如圖所示

（2）[1][2]如圖所示，選擇的正接線柱是2.5V接線柱，表明測量的物理量是電壓。2.5V是此量程允許的最大電壓，故測量范圍為0~2.5V。
[3][4]由量程為0~2.5V，即最大電壓示數2.5V，被分成了5大格，則每1大格表示0.5V，每小格平均分成了5小格，每小格表示0.1V，即分度值為0.1V，如圖指針?biāo)镜奈恢靡还?0小格，故讀數為1V。
