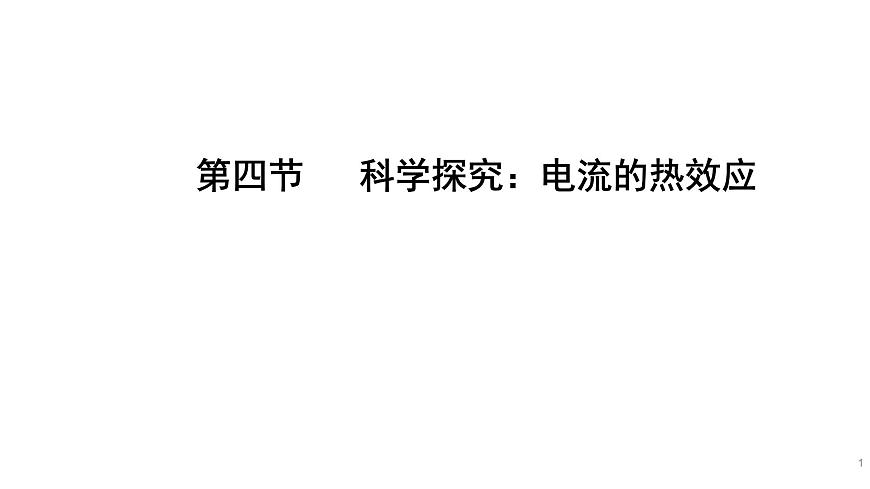

滬科版九年級全冊第四節 科學探究：電流的熱效應獲獎教學課件ppt

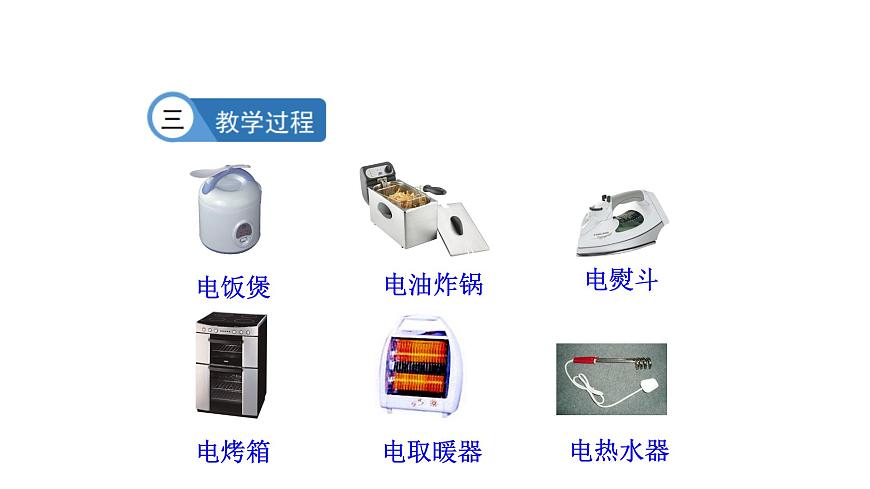

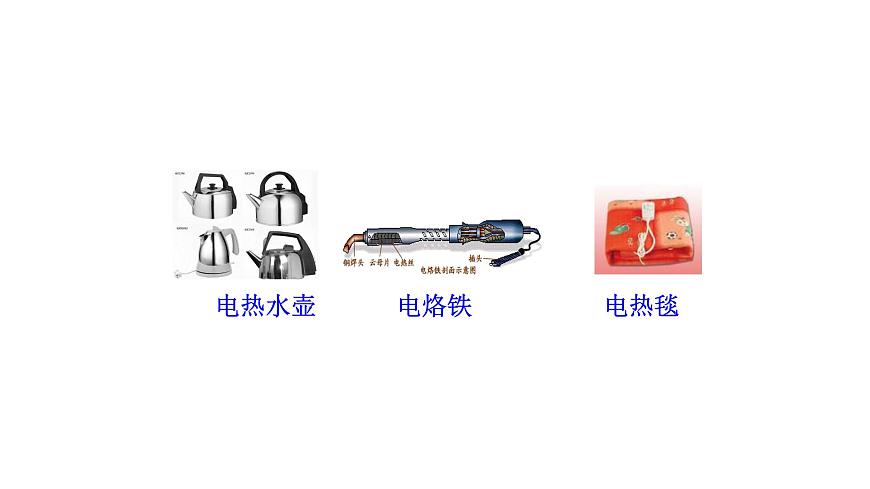

這是一份滬科版九年級全冊第四節 科學探究：電流的熱效應獲獎教學課件ppt，共24頁。PPT課件主要包含了電油炸鍋，電飯煲，電熨斗，電取暖器，電烤箱，電熱水器，電烙鐵，電熱水壺，電熱毯，控制變量法等內容，歡迎下載使用。

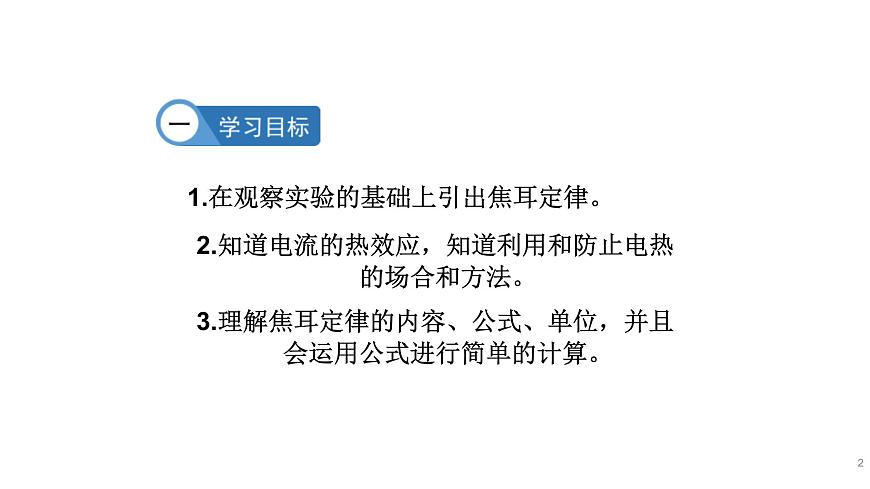

1.在觀察實驗的基礎上引出焦耳定律。2.知道電流的熱效應，知道利用和防止電熱的場合和方法。3.理解焦耳定律的內容、公式、單位，并且會運用公式進行簡單的計算。

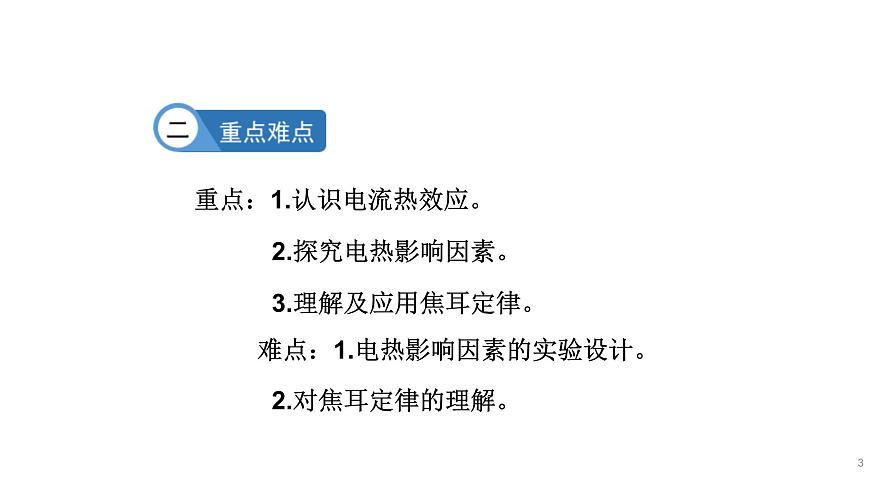

重點：1.認識電流熱效應。 2.探究電熱影響因素。 3.理解及應用焦耳定律。難點：1.電熱影響因素的實驗設計。 2.對焦耳定律的理解。

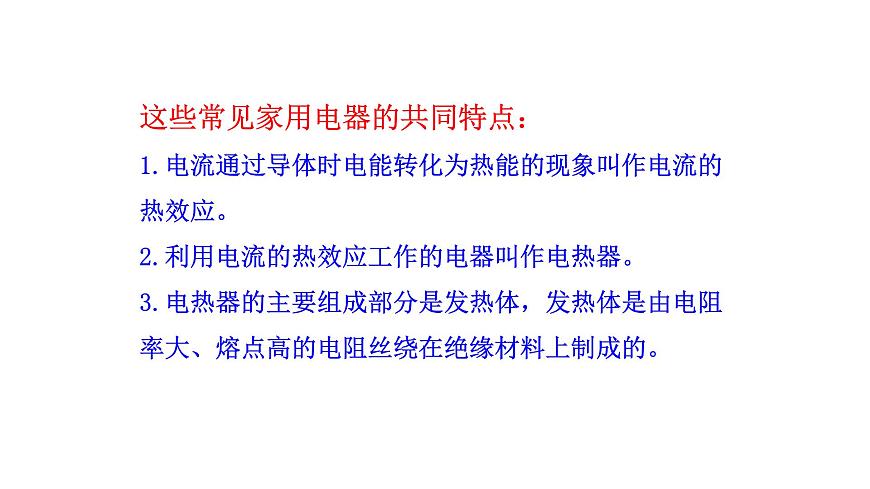

這些常見家用電器的共同特點：1.電流通過導體時電能轉化為熱能的現象叫作電流的熱效應。2.利用電流的熱效應工作的電器叫作電熱器。3.電熱器的主要組成部分是發熱體，發熱體是由電阻率大、熔點高的電阻絲繞在絕緣材料上制成的。

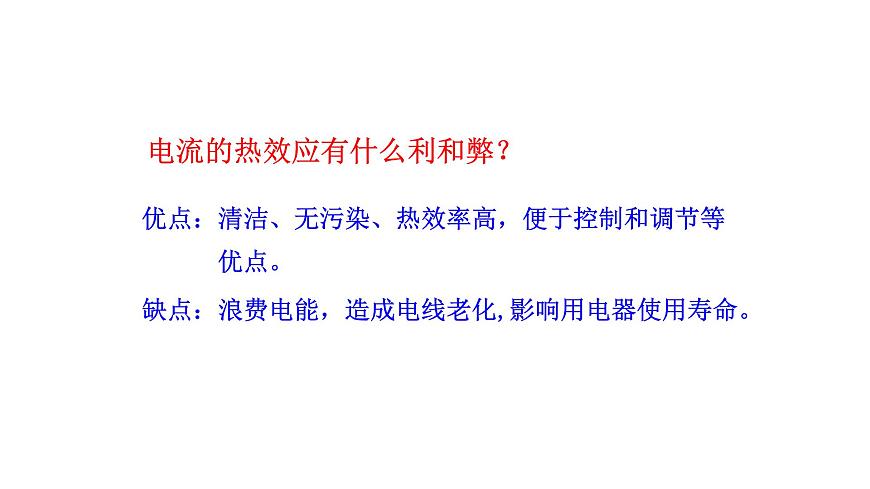

優點：清潔、無污染、熱效率高，便于控制和調節等 優點。缺點：浪費電能，造成電線老化,影響用電器使用壽命。
電流的熱效應有什么利和弊？
電流的熱效應與哪些因素有關？
點亮的燈泡過一會兒會燙手，說明什么？
導線和電熨斗串聯，為什么電熨斗很熱而導線并不是很熱？說明什么？
B、同一電熱器，通電時間越長，發熱越多。
C、電熱絲熱的發紅，而導線卻幾乎不發熱。
A、電熱器通電發熱，不通電不發熱。
結合生活經驗，猜想電熱的影響因素。
〖可能與電流有關，I 越大，Q越大〗
〖可能與時間有關，t 越大，Q越大〗
〖可能與電阻有關，R越大，Q越大〗
電流通過導體時產生熱的多少跟什么因素有關？
控制電流I、時間t相同:研究電阻R變化→ 對電熱Q的影響
控制電阻R、時間t相同:研究電流I變化→對電熱Q的影響
控制電阻R、電流I相同:研究時間t變化→對電熱Q的影響
探究實驗用什么物理方法？
電流通過導體產熱,其中所產生的熱量既看不見也摸不著，如何測量呢？
既看不見也摸不著的科學量
既看得見也能測量的科學量
讓電流產生的熱量被氣體吸收，通過觀察氣體的熱膨脹（觀察玻璃導管內的水柱升降）來測量。
【結論1】在電阻通過電流Ｉ相同時，電流產生熱量多少與通電時間t長短有關，并且通電時間t越長電流產生熱量越多。
每隔一分鐘記錄一下溫度計的示數
保持R、I一定，探究Q與t的關系
時間的長短和液柱上升的高度
保持I、t一定，探究Q與R的關系
電阻的大小和液柱上升的高度
通過電熱絲的 相同時，電熱絲的電阻越　　　，電熱就越　　　。
保持R、t一定，探究Q與I的關系
電流表的示數和液柱上升的高度
電熱絲的 相同時，通過電熱絲的電流越　　　，電熱就越　　　。
電流通過導體所產生的熱量與導體的電阻大小成正比，與電流的平方成正比，與通電時間成正比。
焦耳定律(Ｑ＝Ｉ２Ｒt)
焦耳（1818～1889），英國物理學家。1818年 12月24日生于曼徹斯特附近的索爾福德，1889年10月11日卒于塞爾。
①在非純電阻電路中，W=UIt 求得的是總消耗的電 能； Q=I2Rt 公式求得的是在總電能中部分轉化為 內能的能量。
電功與電熱的關系（W與Q的關系）
②在純電阻電路(電熱器電路)中：
W=UIt=U2t/R=I2Rt
Q=I2Rt=U2t/R=UIt
問題1. 燈泡接入電路中時，燈泡和電線中流過相同的電流，燈泡和電線都要發熱，可是實際上燈泡熱得發燙，電線的發熱卻覺察不出來。這是為什么?
燈泡的電阻比電線的大得多，產生的熱量更多。
問題2. 假如在照明電路中接入大功率的電爐，電線將明顯發熱，有可能燒壞它的絕緣皮，甚至引起火災。這又是為什么？
大功率用電器的電流過大，引起導線發熱過多。
問題3.電路中負荷過大有什么危險？為什么？電路中負荷過大時，使電路中電流增大，按Q=I2Rt計算，容易引起線路發熱，甚至燒毀線路。
顯然，我們希望熱量更多地集中在電爐的發熱體上，而不是與電爐相連的導線上。根據今天所學的焦耳定律Q=I2Rt ，你對發熱體和導線的材料有何建議？
發熱體：電阻率大、熔點高導線：電阻率小、熔點高
制電熱器（要求電熱絲材料電阻率大、熔點高）制白熾燈制保險絲（要求保險絲材料電阻率大、熔點低）
導線上的熱損耗應盡量減少。家用導線一般用電阻率很小的銅導線。高壓導線又都是采用升高電壓減少電流的方法來減少熱損耗。預計未來導線可用超導體從而避免電流在導線上的熱損耗。
無用的電流熱效應應盡量減少
