初中物理第四節 科學探究：電流的熱效應授課課件ppt

這是一份初中物理第四節 科學探究：電流的熱效應授課課件ppt，共31頁。PPT課件主要包含了熱減少，答案呈現，習題鏈接，答案AD，電水壺，8×105，液面高度差，轉換法等內容，歡迎下載使用。

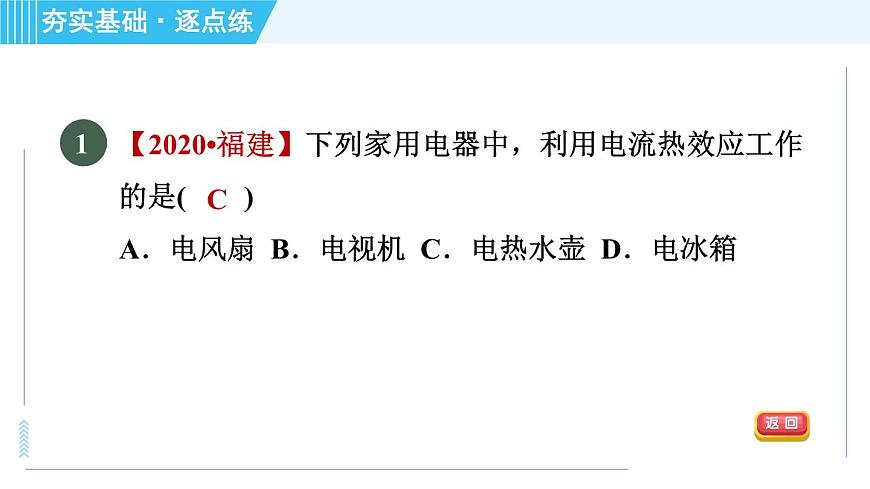

【2020?福建】下列家用電器中，利用電流熱效應工作的是(　　)A．電風扇 B．電視機 C．電熱水壺 D．電冰箱

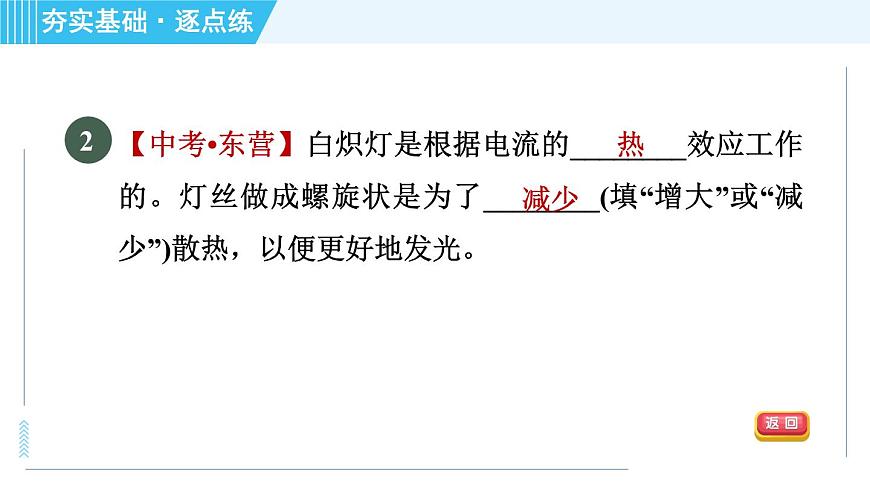

【中考?東營】白熾燈是根據電流的________效應工作的。燈絲做成螺旋狀是為了________(填“增大”或“減少”)散熱，以便更好地發光。

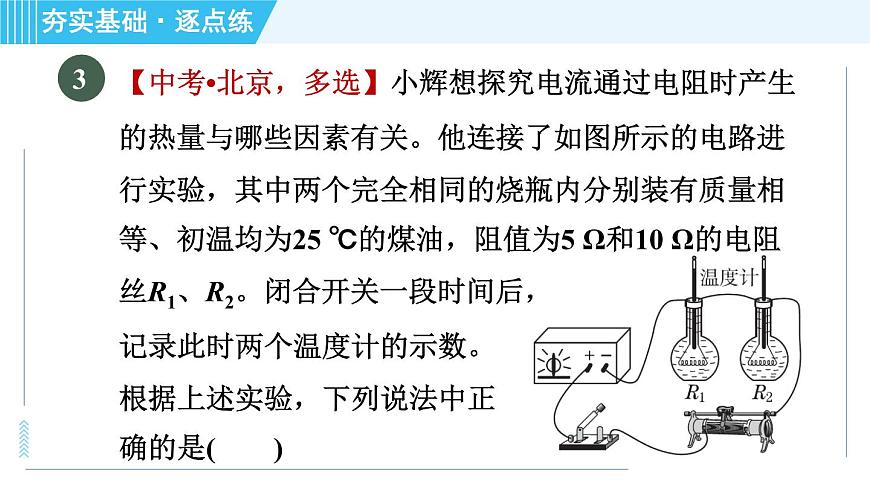

【中考?北京，多選】小輝想探究電流通過電阻時產生的熱量與哪些因素有關。他連接了如圖所示的電路進行實驗，其中兩個完全相同的燒瓶?jī)?nèi)分別裝有質量相等、初溫均為25 ℃的煤油，阻值為5 Ω和10 Ω的電阻絲R1、R2。閉合開關一段時間后，記錄此時兩個溫度計的示數。根據上述實驗，下列說法中正確的是(　　)

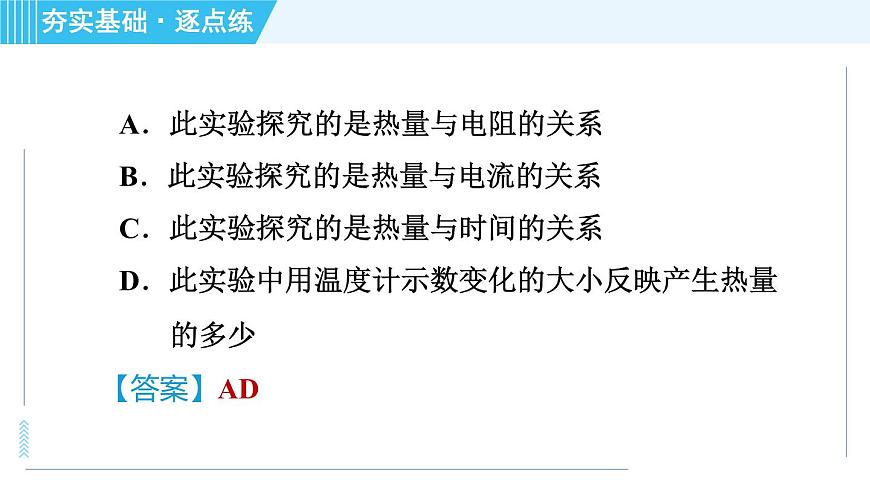

A．此實驗探究的是熱量與電阻的關系B．此實驗探究的是熱量與電流的關系C．此實驗探究的是熱量與時間的關系D．此實驗中用溫度計示數變化的大小反映產生熱量的多少

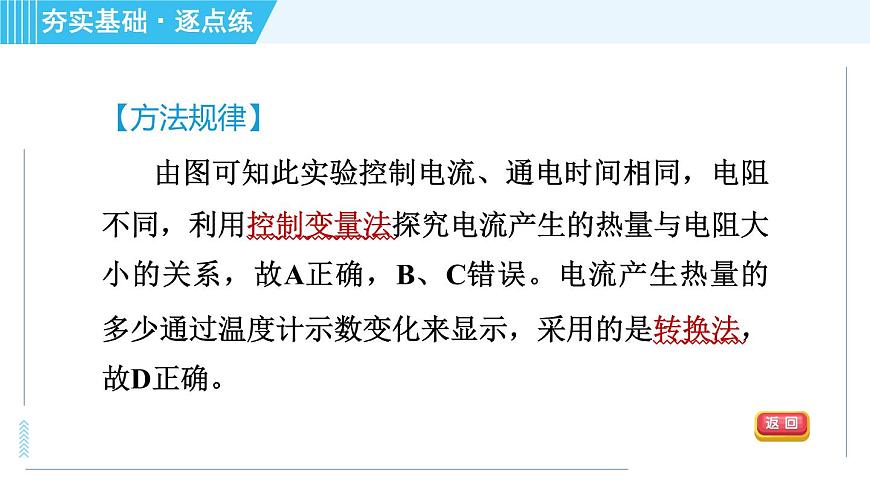

【方法規律】由圖可知此實驗控制電流、通電時間相同，電阻不同，利用控制變量法探究電流產生的熱量與電阻大小的關系，故A正確，B、C錯誤。電流產生熱量的多少通過溫度計示數變化來顯示，采用的是轉換法，故D正確。
【中考?揚州】電爐中的電阻絲通電一段時間后變得很燙，而連接的導線卻不怎么熱，主要是(　　)A．通過導線的電流小于通過電阻絲的電流B．導線的絕熱皮隔熱C．導線散熱比電阻絲快D．導線的電阻遠小于電阻絲的電阻
【點撥】電阻絲與導線的電流和通電時間相同，兩者產生的熱量不同，是因?yàn)樗鼈兊碾娮璨煌?br/>【中考?福建】新的國家標準對延長線插座配用電纜的導線橫截面積要求進行了修改，額定電流16 A的延長線插座，導線最小標稱橫截面積由1 mm2提升到1.5 mm2。增大導線橫截面積的目的是(　　)A．增大導線的電阻 B．減小通過導線的電流C．增大導線的電壓 D．減小導線發熱的功率
【點撥】在其他條件不變的情況下，增大導線的橫截面積，減小了導線的電阻，從而減小了導線發熱的功率，故選D。
【中考?安徽】某導體的電阻為20 Ω，當通過它的電流為2 A時，則其1 min產生的熱量為_(kāi)_______J。
【點撥】產生的熱量Q＝I2Rt＝(2 A)2×20 Ω×60 s＝4 800 J。
【2021?新疆建設兵團月考】如圖所示，ab和bc是兩根電阻絲，若將a、b端接入某一恒定電壓的電路時，1 min產生的電熱是360 J；若將b、c端接入同一電路中時，1 min產生的電熱是180 J，則將a、c端接入該電路時，1 min產生的電熱是(　　)A．540 J B．180 J C．120 J D．30 J
【2021?天津南開區月考】下列事例，屬于防止電流熱效應產生危害的是(　　)A．養雞場使用電熱孵化器孵小雞B．家里使用電熱水壺?zé)瓹．小黃媽媽用電熨斗熨衣服D．電腦溫度過高時，風扇會及時啟動，給電腦降溫
【中考?曲靖】下列現象或裝置，利用了電流熱效應的是(　　)①電視機后罩有許多小孔；②電動機外殼上裝散熱片；③長期不用的電視機隔段時間通一次電；④白熾燈；⑤電腦機箱里裝有小風扇；⑥電暖手寶。A．①②⑥ B．①②⑤ C．③④⑥ D．②③⑥
【中考?邵陽】將規格都是“220 V　180 W”的一臺電冰箱、一臺電腦和一床電熱毯，分別接入同一家庭電路中，若通電時間相同，則下列說法正確的是(　　)A．電冰箱產生的熱量最多B．電腦產生的熱量最多C．電熱毯產生的熱量最多D．三者產生的熱量一樣多
【點撥】不清楚不同用電器工作時能量轉化情況是解題錯誤的根源。
【2021?天津南開區月考】電飯煲、電水壺和電熨斗分別標有“220 V　1 000 W”“220 V　1 800 W”和“220 V　500 W”的字樣，它們各自正常工作相同時間，________(填“電飯煲”“電水壺”或“電熨斗”)產生的熱量最多。標有“220 V　500 W”的電熨斗正常工作0.2 h，電流通過電熨斗產生的熱量為_(kāi)___________________。
0.1 kW?h或3.6×105 J
表格所示是某電熱水壺銘牌上的部分信息。該電熱水壺在額定電壓下工作120 s，消耗的電能是_____kW?h，產生的熱量為_(kāi)_______J。
【2020?新疆建設兵團】如圖所示的電路中，電源電壓為6 V，閉合開關S后，通過電阻R1的電流為1 A，通過電阻R2的電流為2 A。求：(1)通過電流表的電流。
解：由圖可知，兩個電阻并聯，電流表測量并聯電路干路的電流，其大小為I＝I1＋I(xiàn)2＝1 A＋2 A＝3 A。
(2)電路的總電阻。(3)整個電路在10 s內產生的熱量。
整個電路在10 s內產生的熱量為Q＝W＝UIt＝6 V×3 A×10 s＝180 J。
【中考?攀枝花】如圖是探究電流通過導體時產生熱量的實驗，甲、乙兩套裝置中各有兩個相同的透明容器，其中密封著等量的空氣和一段電阻絲(阻值在圖中已標出)，U形管中裝有等量的液體，接通電源，觀察現象。
(1)實驗中通過觀察______________的變化來比較導體所產生熱量的多少，這里運用了________(填“轉換法”或“等效替代法”)的物理思想。
(2)用甲裝置進行實驗時，通過控制通電時間和電路中的________相等，來探究導體產生熱量與電阻的關系。
【點撥】圖甲中，兩個電阻絲串聯在電路中，電流相同，通電時間相同，電阻不同，探究的是電流產生熱量跟電阻的關系。
【點撥】圖乙裝置中，兩個5 Ω的電阻并聯后再與一個5 Ω的電阻串聯，通過右端兩個電阻的總電流和通過左端電阻的電流相等，即I右＝I左，而I右＝I內＋I(xiàn)外，則I左＞I內，容器內電阻的阻值都是5 Ω，通電一段時間，由公式Q＝I2Rt知，C容器中電流產生的熱量多。
(3)在乙裝置中，C、D透明容器中產生熱量較多的是________容器。
【中考?樂山】?jī)蓚€(gè)電阻的電流隨電壓變化的關系圖像如圖甲所示，將它們連接在如圖乙所示的電路中。當閉合開關S1，斷開開關S2、S3時，電阻R1、R2的電壓之比為_(kāi)_______；當斷開開關S1，閉合開關S2、S3時，經過一段時間，電流通過電阻R1、R2產生的熱量之比為_(kāi)_______。
【中考?泰州】在如圖所示的電路中，定值電阻R0的阻值為20 Ω，電動機線圈電阻為2 Ω，閉合開關，電流表A1、A2的示數分別為0.8 A、0.3 A。則該電路電源電壓為_(kāi)_______V，1 min內電路消耗的電能為_(kāi)_______J，1 min內電流通過電動機產生的熱量為_(kāi)_______J。
