這是一份2021學年第十六章 電壓 電阻第1節 電壓多媒體教學ppt課件,文件包含161電壓課件ppt、161電壓練習doc、161電壓教案doc、161電壓學案doc等4份課件配套教學資源,其中PPT共32頁, 歡迎下載使用。

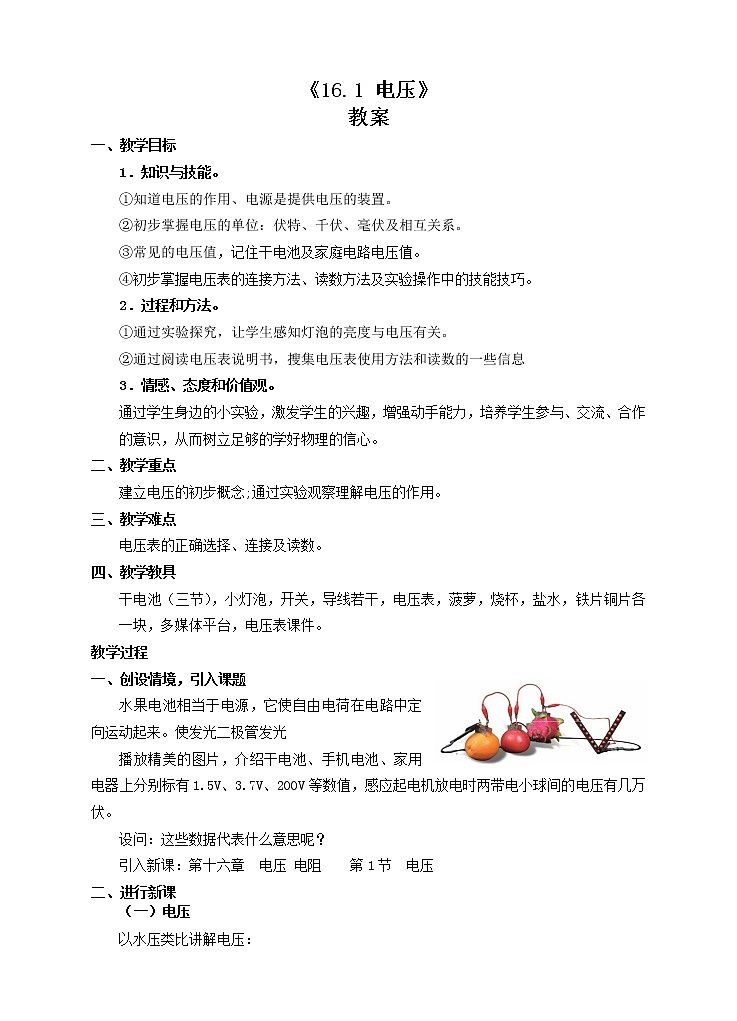

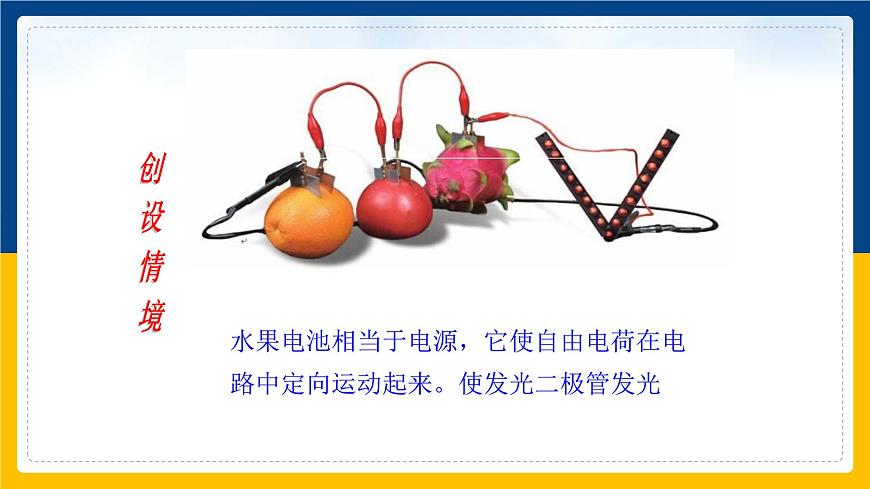

水果電池相當于電源,它使自由電荷在電路中定向運動起來。使發光二極管發光
干電池上標有1.5V字樣
手機電池上標有3.7伏特和4.2V字樣
電視機銘牌上標有220V字樣

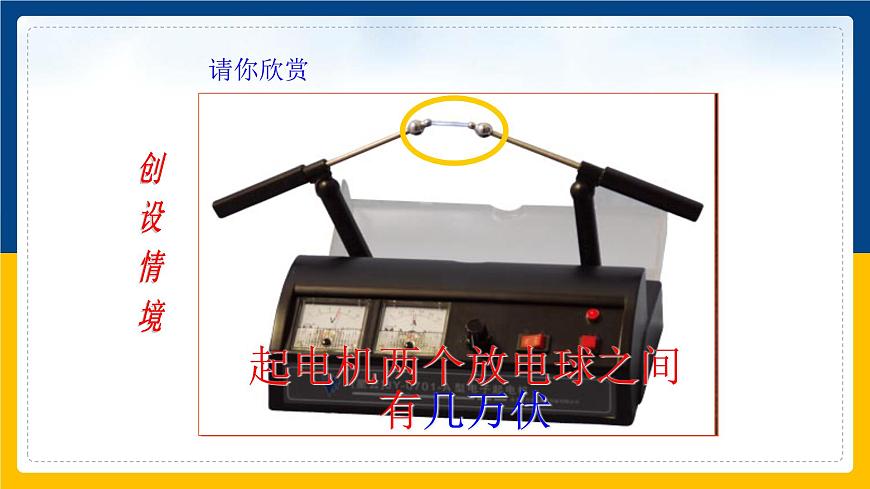

起電機兩個放電球之間有幾萬伏

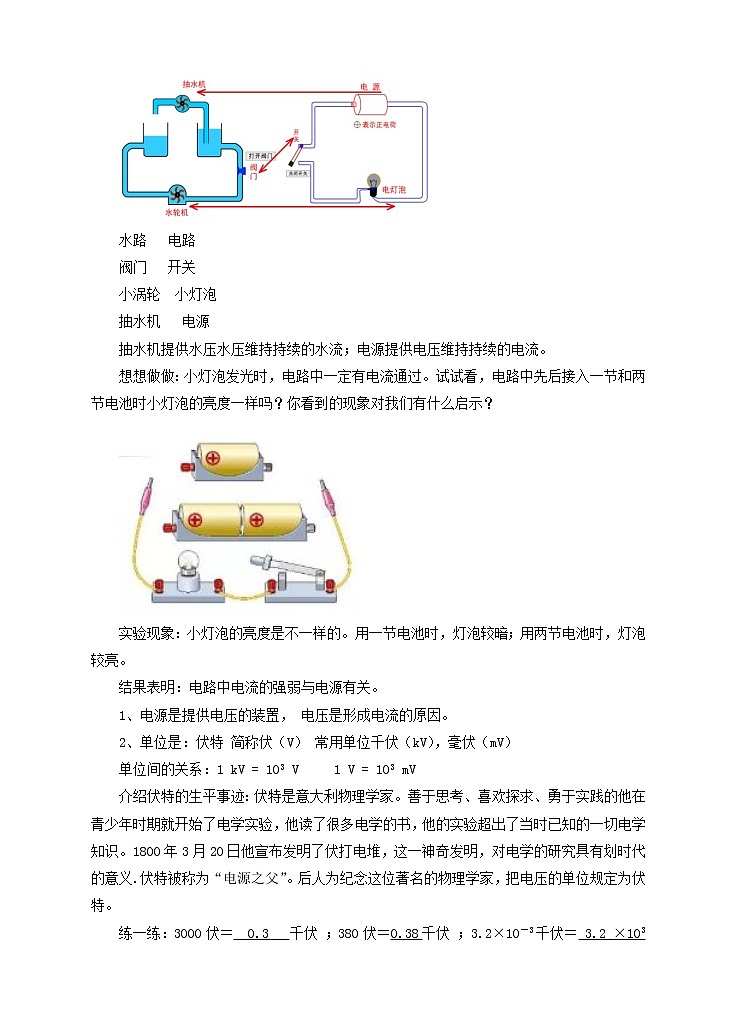

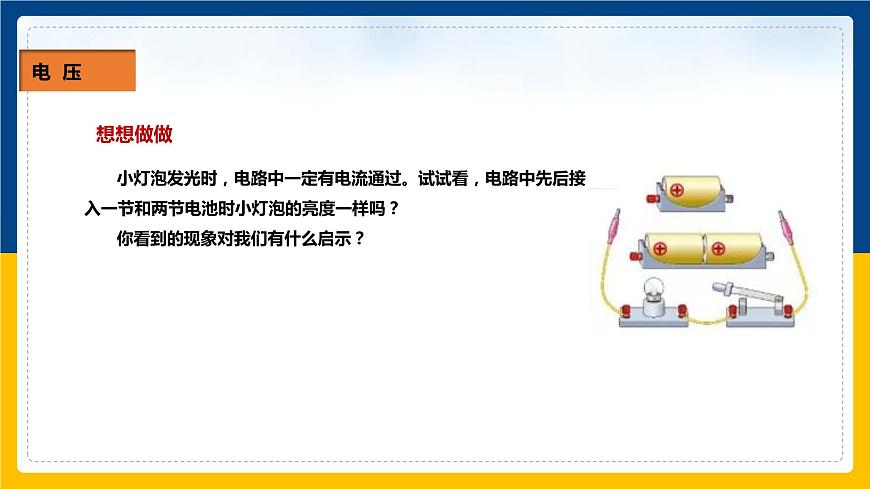

小燈泡發光時,電路中一定有電流通過。試試看,電路中先后接入一節和兩節電池時小燈泡的亮度一樣嗎?你看到的現象對我們有什么啟示?

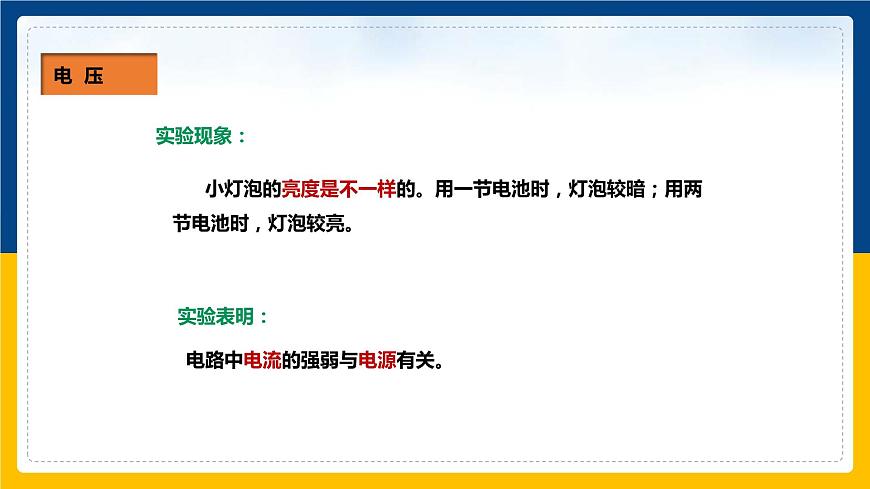

小燈泡的亮度是不一樣的。用一節電池時,燈泡較暗;用兩節電池時,燈泡較亮。
電路中電流的強弱與電源有關。

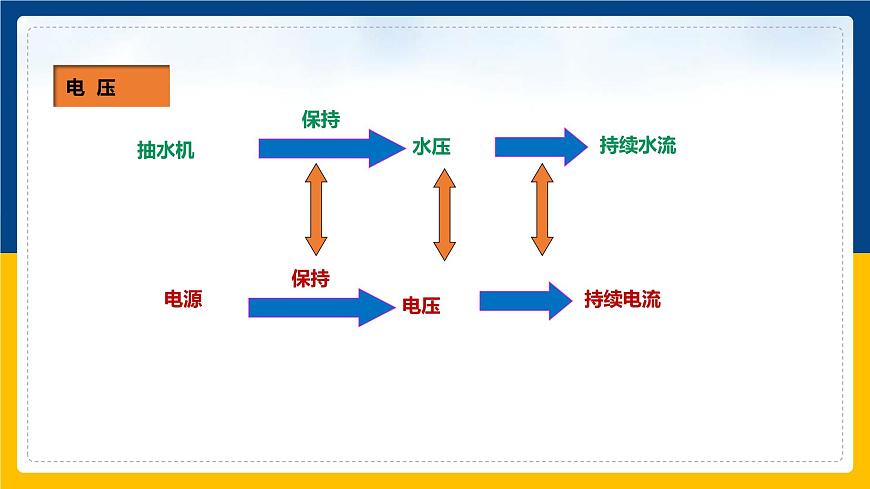

1、電壓是形成電流的原因, 電源是提供電壓的裝置。2、電壓的符號用U表示。3、電壓的單位是:伏特,簡稱伏(V)4、常用單位:千伏(kV)、毫伏(mV)
1kV =103V1V=103mV
伏特是意大利物理學家。善于思考、喜歡探求、勇于實踐的他在青少年時期就開始了電學實驗,他讀了很多電學的書,他的實驗超出了當時已知的一切電學知識。1800年3月20日他宣布發明了伏打電堆,這一神奇發明,對電學的研究具有劃時代的意義.伏特被稱為“電源之父”。后人為紀念這位著名的物理學家,把電壓的單位規定為伏特。
1、256kV= V
2、220mV= V
3、2.8×104μV= mV
1節干電池_____V
1節鉛蓄電池_____V
對人體的安全電壓:不高于36V
電鰩的模樣很怪,扁平身子,頭和胸連在一起,渾身光滑無鱗,電鰩憑著自己的“電武器”,能隨意放電,在海洋里幾乎是無敵的,能產生200V以上的電壓。 人如果不小心踩著海底的電鰩時,它放出的電足夠?qū)⒁粋€(gè)成年人電倒。
電壓表:測量電壓高低的儀表
接 “-”“3”接線柱時,量程0~3V,每大格1V,每小格0.1V;接 “-”“15”接線柱時,量程0~15V,每大格5V,每小格0.5V。
1、調零:使用前檢查指針是否指在零刻度線----調零
電流從電壓表的“+”接線柱流入, “-”接線柱流出。
必須把電壓表并聯在待測電路的兩端,
在小量程范圍內,再改用小量程。被測電流不能超過電壓表的量程
正確使用電壓表的四點注意事項
量程和分度值,數格算讀數
第一步:根據所選接線柱看量程;
能否直接連到電源兩極上
電流從“+”進從“-”出
不能超過表的量程先大后小
電壓表和電流表的異同:
什么提供電壓,電壓的作用。電壓的代表符號電壓的單位,單位符號及換算常見的電壓值
作用結構正確使用方法讀數

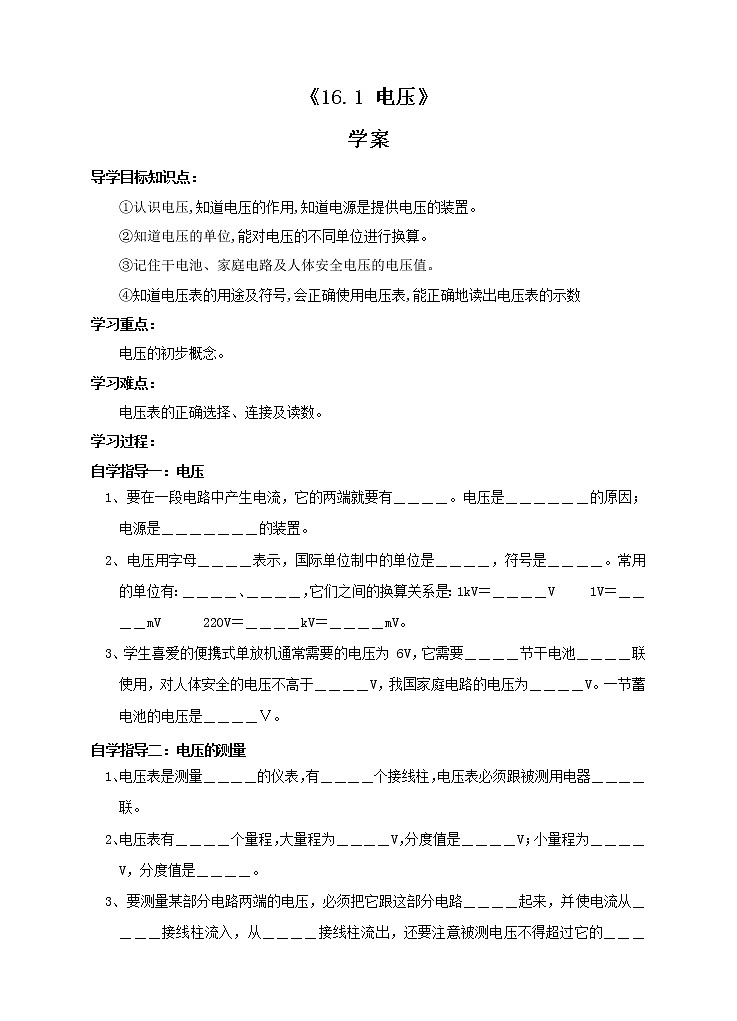

1、要在一段電路中產生電流,它的兩端就必須有_______。 2、電壓的符號是____,電壓的單位是_____,其符號是____;電壓的常用單位還有______和______。 3、1kV=_____V 1V=_____mV; 4、一節干電池的電壓為_____,家庭電路的電壓為______。 5、通過觀測電壓表,知道電壓表有___個接線柱,____個量程;應與被測元件____聯。
6、在下圖所示的電路中,電壓表所測的是哪只燈泡的電壓?
電壓表測L2兩端的電壓

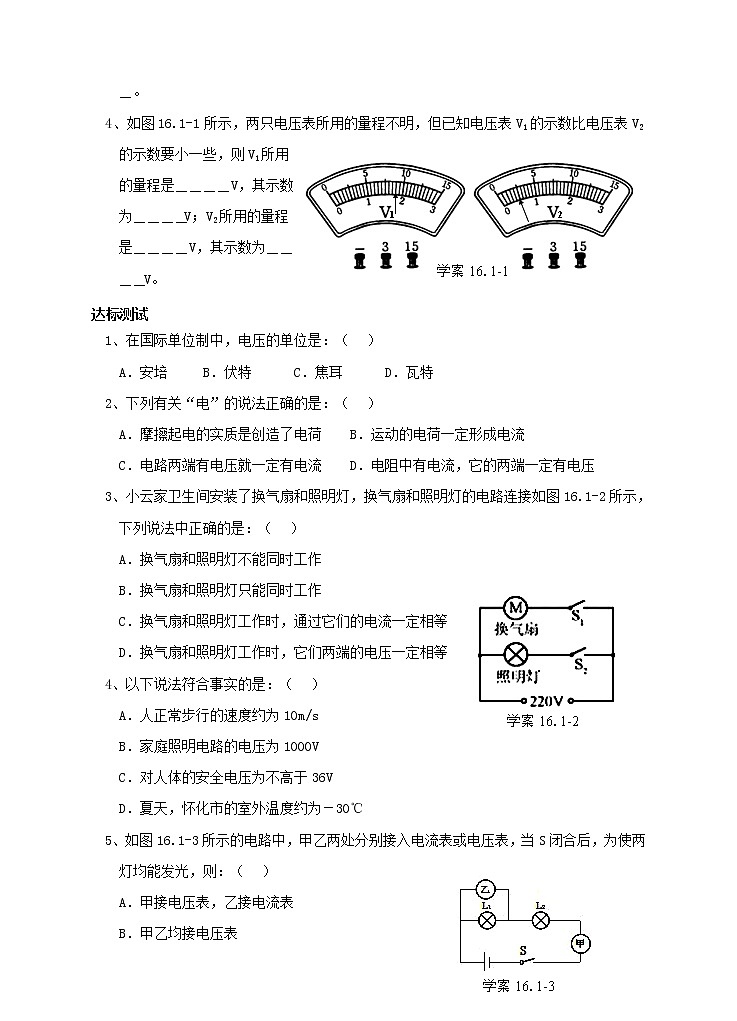

7、關于電壓表的使用,正確的是( )A. 電壓表不能直接測量電源電壓,否則會燒壞B. 盡可能選大的量程,以免損壞電壓表C. 經試觸后,被測電壓不超過小量程時,應選 用較小量程D. 電壓表接入電路時,不用考慮“+”“-” 接線柱的接法
8、如果某次電學實驗不能正常進行,需要判斷干電池是否報廢,可取一節干電池,用電壓表來測量它的電壓,下列步驟中正確的是( ) ①把電壓表的正接線柱與干電池的負極接觸,負接線柱與正極接觸②在刻度盤上讀出電壓值③選擇電壓表的量程為3 V④把電壓表的負接線柱與干電池的負極接觸,正接線柱與正極接觸⑤選擇電壓表的量程為15VA.③②① B.①⑤③ C.③④② D.①④②
9、如圖所示為一個正確的電路圖,其中a b是電表,則( )A.a(chǎn) b 均為電流表B.a(chǎn) b均為電壓表C.a(chǎn) 是電流表,b是電壓表D.a(chǎn) 是電壓表,b是電流表
10、下圖是用電壓表測燈泡兩端電壓的電路,其中電壓表使用正確是( )
