燈泡的額定電壓是220V
燈泡的額定功率是45W

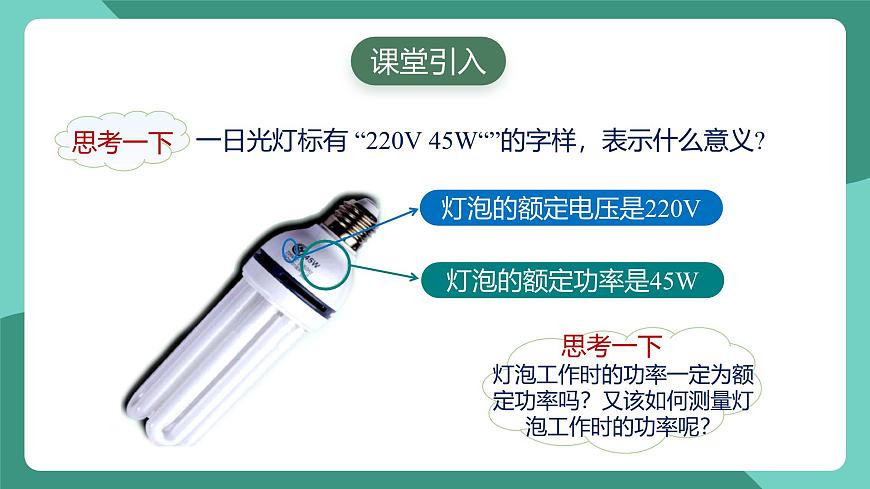

一日光燈標有 “220V 45W“”的字樣，表示什么意義?

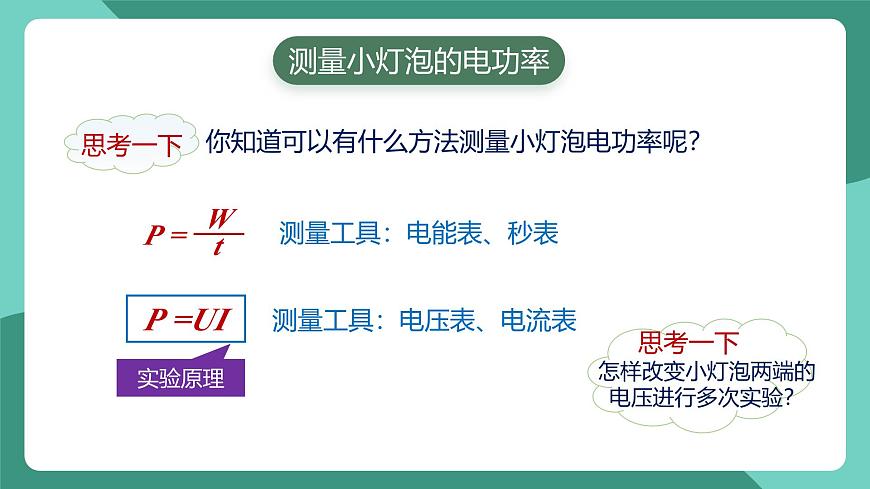

你知道可以有什么方法測量小燈泡電功率呢？
測量工具：電能表、秒表
測量工具：電壓表、電流表
如何改變小燈泡兩端的電壓？

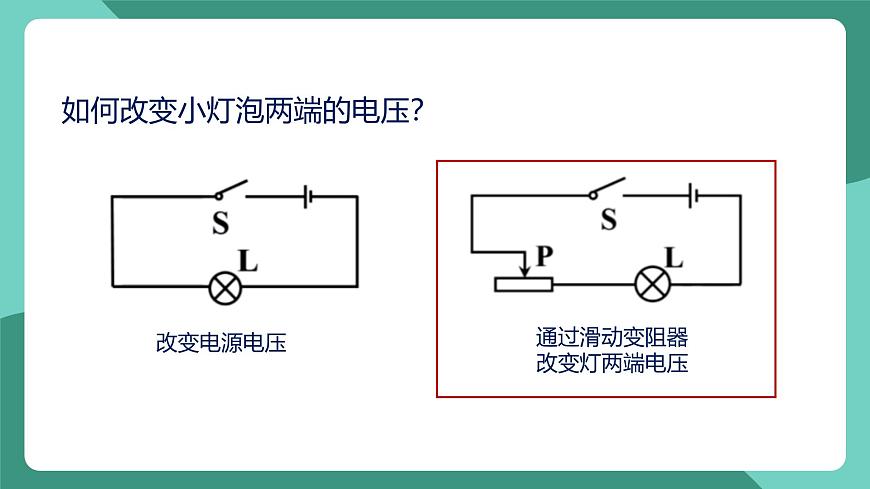

通過滑動變阻器改變燈兩端電壓
【實驗原理】 根據公式P = UI （伏安法測電功率）
1. 設計實驗
小燈兩端的電壓與通過的電流

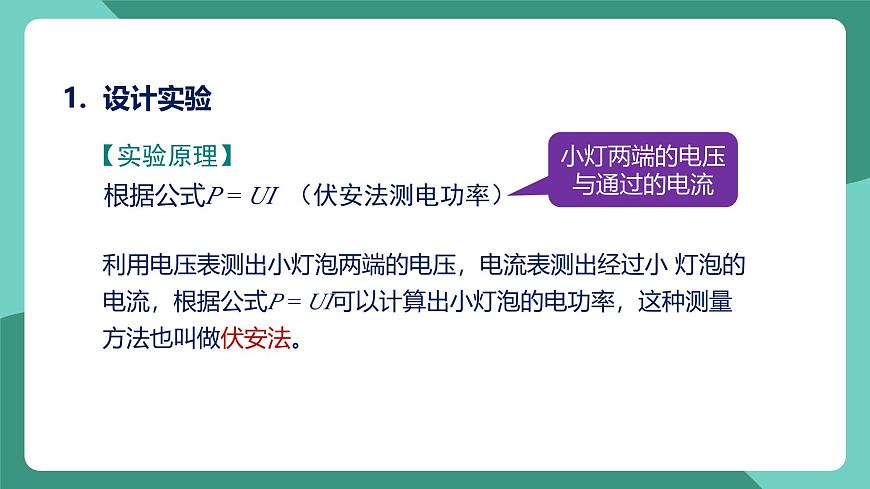

利用電壓表測出小燈泡兩端的電壓，電流表測出經過小 燈泡的電流，根據公式P = UI可以計算出小燈泡的電功率，這種測量方法也叫做伏安法。

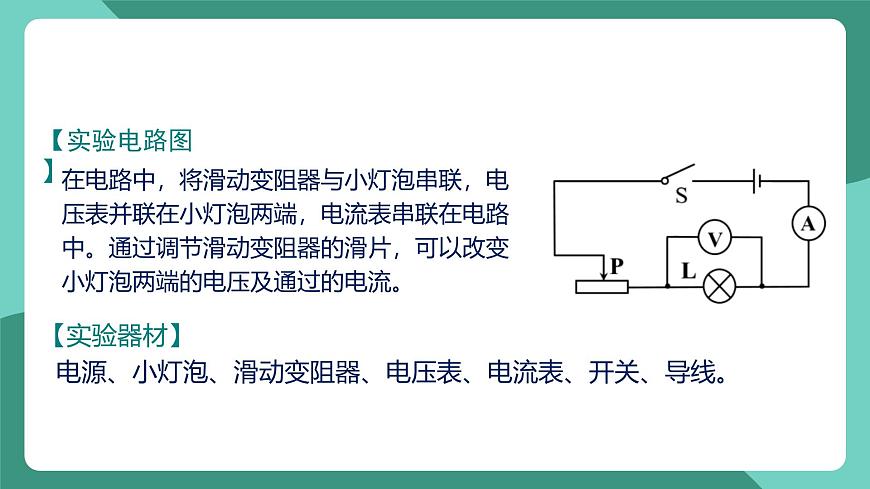

在電路中，將滑動變阻器與小燈泡串聯，電壓表并聯在小燈泡兩端，電流表串聯在電路中。通過調節滑動變阻器的滑片，可以改變小燈泡兩端的電壓及通過的電流。
【實驗器材】 電源、小燈泡、滑動變阻器、電壓表、電流表、開關、導線。

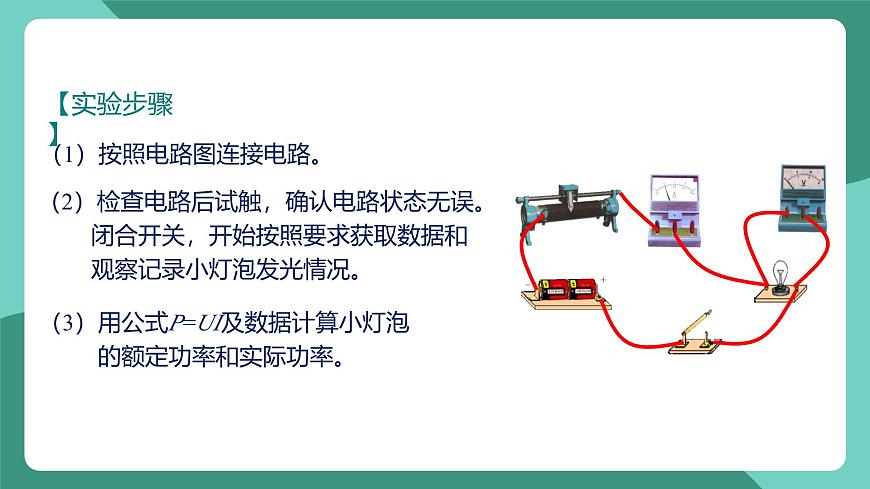

（1）按照電路圖連接電路。
（2）檢查電路后試觸，確認電路狀態無誤。 閉合開關，開始按照要求獲取數據和 觀察記錄小燈泡發光情況。
（3）用公式P=UI及數據計算小燈泡 的額定功率和實際功率。
【選擇合適的實驗器材】
小燈泡上標有“2.5V”，“0.3A”
小燈泡兩端的電壓變化范圍：2.0V~3.0V
電壓表選“0~3V”量程
電流表選“0~0.6A”量程
實驗過程中的電流不超過0.6A，滑動變阻器選擇“20Ω，2A”。
連接電路時，開關要斷開
閉合開關前，滑片置于最大阻值處
電流從電壓表、電流表正接線柱流入，負接線柱流出
滑動變阻器選擇“一上一下”接法
調節滑動變阻器的滑片使小燈泡兩端電壓分別為2.5V（U額）、2.0V（0.8U額）、3.0V（1.2U額）。
小燈泡規格為“2.5V”，“0.3A”
P額=U額I額=2.5V×0.3A=0.75W
（1）分析實驗數據，可以發現小燈泡兩端的實際電壓越高，小燈 泡的實際功率越大，燈泡越亮。 （2）小燈泡的亮度直接由它的實際電功率決定。（3）小燈泡的實際功率有多個，額定功率只有一個。 P額=UI=2.5V×0.3A=0.75W
· 當U實=U額時，P實=P額，小燈泡正常發光。· 當U實＜U額時，P實＜P額，小燈泡的亮度比正常發光暗?！?當U實＞U額時，P實＞P額，小燈泡的亮度比正常發光亮。
總結：燈的亮度由實際功率決定。對同一個燈泡，其亮度隨實際功率的增大而大。
相同點：電路連接形式相同；直接測量的物理量相同；　　　　實驗所用器材（除定值電阻和小燈泡外）相同。
不同點：實驗?zāi)康牟煌?；?shí)驗原理不同。
伏安法測量小燈泡電功率的
【拓展1】甲燈標有“PZ 220 V 40 W”，乙燈標有“PZ 220 V 100 W”，將兩盞燈并聯接在220 V 電路中，比較兩燈的亮度。
結論：U實 = U額 時，P額 大的燈泡亮。
【拓展2】將上述兩燈串聯接在 220 V電路中，比較兩燈的亮度。
結論：U實 ≠ U額 時，P額 小的燈泡亮。
比較兩盞燈的亮度，應比較它們的實際功率，實際功率大的燈泡亮。
特殊方法測小燈泡的電功率
【設計實驗】利用電壓表測量定值電阻兩端電壓，計算出燈泡額定電壓或額定電流，根據P=UI計算出額定功率?！緦?shí)驗器材】電源、電壓表、滑動變阻器、已知阻值為R0的定值電阻。
1. 單伏法（測量器材是電壓表，缺少電流表 ）
（1）已知小燈泡的額定電壓為U額①當閉合S、S1，斷開S2，調節滑動變阻器R，直至電壓表示數為U額，燈泡正常發光；②保持滑動變阻器滑片位置不變，閉合S、S2，斷開S1，此時電壓表測出R0與L兩端的電壓為U合。經過小燈泡的額定電流： 小燈泡的額定功率：
（2）已知小燈泡的額定電流I額①斷開S2，閉合S，S1，電壓表測量定值電阻兩端電壓，調節滑動變阻 器，直至電壓表示數為I額R0 ，此時燈泡正常發光；②斷開S1，閉合S，S2，電壓表測量定值電阻R0與小燈泡兩端的電壓U合。③根據串聯電路電壓規律 小燈泡的額定電壓： 燈泡的額定功率：
2. 單安法（測量器材是電流表，缺少電壓表）
【設計實驗】通過電流表測量經過定值電阻的電流，計算出燈泡額定電壓或額定電流，根據P=UI算出額定功率?！緦?shí)驗器材】 電源、電流表、滑動變阻器、已知阻值為R0的定值電阻。
（1）已知小燈泡的額定電壓U額①斷開S2，閉合S、S1，電流表與定值電阻R0串聯，調節滑動變 阻器，直至電流表示數為U額/R0，燈泡正常發光；②斷開S1，閉合S 、S2 ，小燈泡與定值電阻R0并聯，電流表測量干 路電流為I總。③小燈泡的額定電流： 小燈泡的額定功
（2）已知小燈泡的額定電流I額 ①斷開S1，閉合S、S2，小燈泡與定值電阻R0并聯，電流表測量經過小燈泡的支路電流，調節滑動變阻器，直至電流表示數為I額，燈泡正常發光；②斷開S2，閉合S、S1，電流表測量干路電流為I總。根據歐姆定律，小燈泡的額定電壓：小燈泡的額定功率：
1．下列各組儀器中，可以用來測量功率的是（　　）①電能表和秒表； ②電能表和電壓表； ③電能表和電流表； ④電流表和電壓表。A．①②B．③④C．①④D．②③④
2．要測量一規格為“2.5V 0.3A”小燈泡的額定功率，實驗電路如圖所示，按照電路圖連接電路，經開關試觸電路連接正確。閉合開關，移動滑動變阻器滑片P，眼睛應觀察（　?。〢．電流表的量程B．電壓表的示數C．小燈泡是否發光D．變阻器滑片的位置
3．在“測量小燈泡的電功率”的實驗中，電源電壓為3V，燈泡額定電壓為2.5V。（1）請根據圖甲，將圖乙所示的實物電路用筆畫線連接完整。（2）在連接電路時，開關應______，滑動變阻器的滑片P應置 于____ 端（選填“A”或“B”）。
（3）閉合開關后，移動滑片，發現電流表沒有示數，電壓表的示數為3V，其故障是___________。（4）移動滑片P，當電壓表的示數為1.5V時，電流表的示數如圖丙所示，其示數為_(kāi)_____小燈泡此時的電功率為_(kāi)_____W。（5）若要測量小燈泡的額定功率，需將滑片P向______端移動（選填“A”或“B”），直到電壓表的示數為2.5V。
解：（1）燈泡額定電壓為2.5V，故電壓表選用小量程并聯在燈泡兩端，如圖所示：
（2）在連接電路時，開關應______，滑動變阻器的滑片P應置于____ 端（選填“A”或“B”）。
（3）閉合開關后，移動滑片，發現電流表沒有示數，電壓表的示數為3V，其故障是_____________。（4）移動滑片P，當電壓表的示數為1.5V時，電流表的示數如圖丙所示，其示數為_(kāi)_____小燈泡此時的電功率為_(kāi)_____W。（5）若要測量小燈泡的額定功率，需將滑片P向______端移動（選填“A”或“B”），直到電壓表的示數為2.5V。
P = UI電源、電壓表、電流表、 小燈泡、滑動變阻器、開關、導線。如圖所示。①根據電路圖連接實物，連接電路時開關要斷開， 變阻器的滑片要調節到阻值最大端。②閉合開關，調節滑動變阻器的滑片，使小燈兩端的電壓分別等于、低于、略高于額定電壓，記錄電壓表、電流表的示數，觀察小燈泡的發光情況。③計算出小燈泡的實際功率，并記錄在表格中。燈泡的亮度取決于燈泡的實際功率，實際功率越大，燈泡越亮。小燈泡的實際功率有多個，額定功率只有一個。
