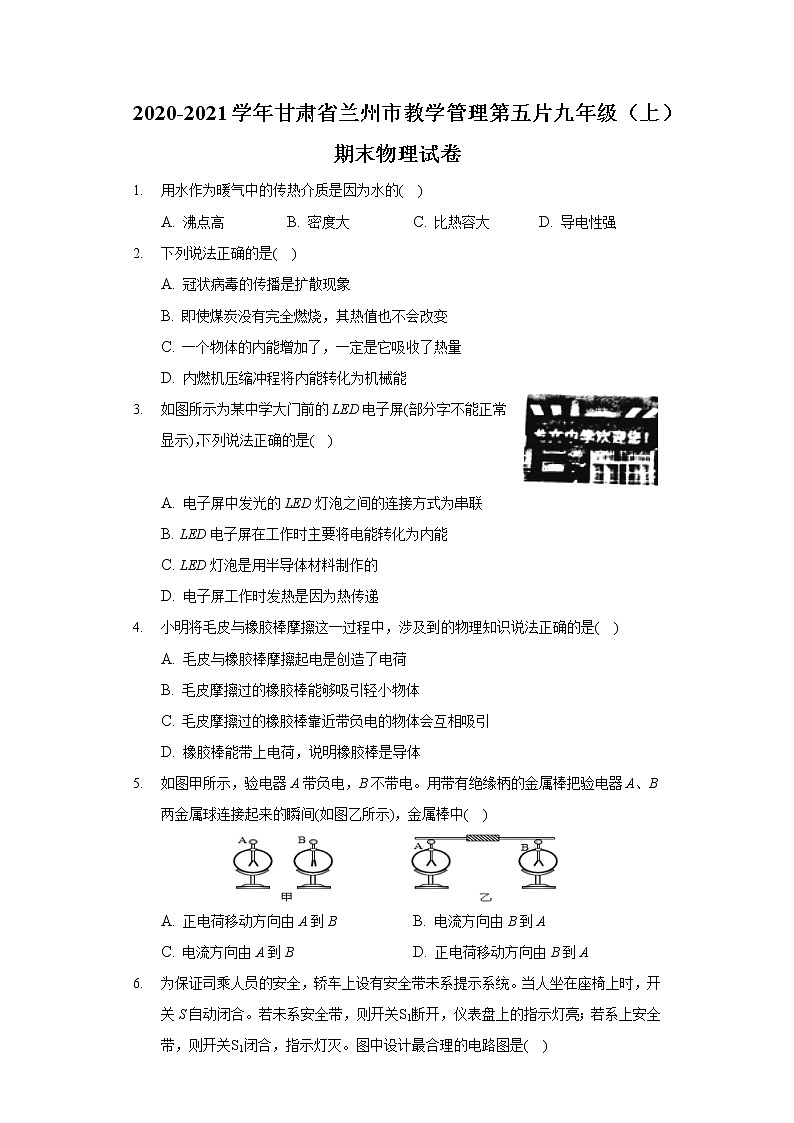

2020-2021學年甘肅省蘭州市教學管理第五片九年級（上）期末物理試卷

這是一份2020-2021學年甘肅省蘭州市教學管理第五片九年級（上）期末物理試卷，共31頁。試卷主要包含了6A，1kW?h，08×104JB，6W，【答案】B，【答案】C，【答案】D等內容，歡迎下載使用。
用水作為暖氣中的傳熱介質是因為水的( )
A. 沸點高B. 密度大C. 比熱容大D. 導電性強
下列說法正確的是( )
A. 冠狀病毒的傳播是擴散現象
B. 即使煤炭沒有完全燃燒，其熱值也不會改變
C. 一個物體的內能增加了，一定是它吸收了熱量
D. 內燃機壓縮沖程將內能轉化為機械能
如圖所示為某中學大門前的LED電子屏(部分字不能正常顯示)，下列說法正確的是( )
A. 電子屏中發光的LED燈泡之間的連接方式為串聯
B. LED電子屏在工作時主要將電能轉化為內能
C. LED燈泡是用半導體材料制作的
D. 電子屏工作時發熱是因為熱傳遞
小明將毛皮與橡膠棒摩擦這一過程中，涉及到的物理知識說法正確的是( )
A. 毛皮與橡膠棒摩擦起電是創造了電荷
B. 毛皮摩擦過的橡膠棒能夠吸引輕小物體
C. 毛皮摩擦過的橡膠棒靠近帶負電的物體會互相吸引
D. 橡膠棒能帶上電荷，說明橡膠棒是導體
如圖甲所示，驗電器A帶負電，B不帶電。用帶有絕緣柄的金屬棒把驗電器A、B兩金屬球連接起來的瞬間(如圖乙所示)，金屬棒中( )
A. 正電荷移動方向由A到BB. 電流方向由B到A
C. 電流方向由A到BD. 正電荷移動方向由B到A

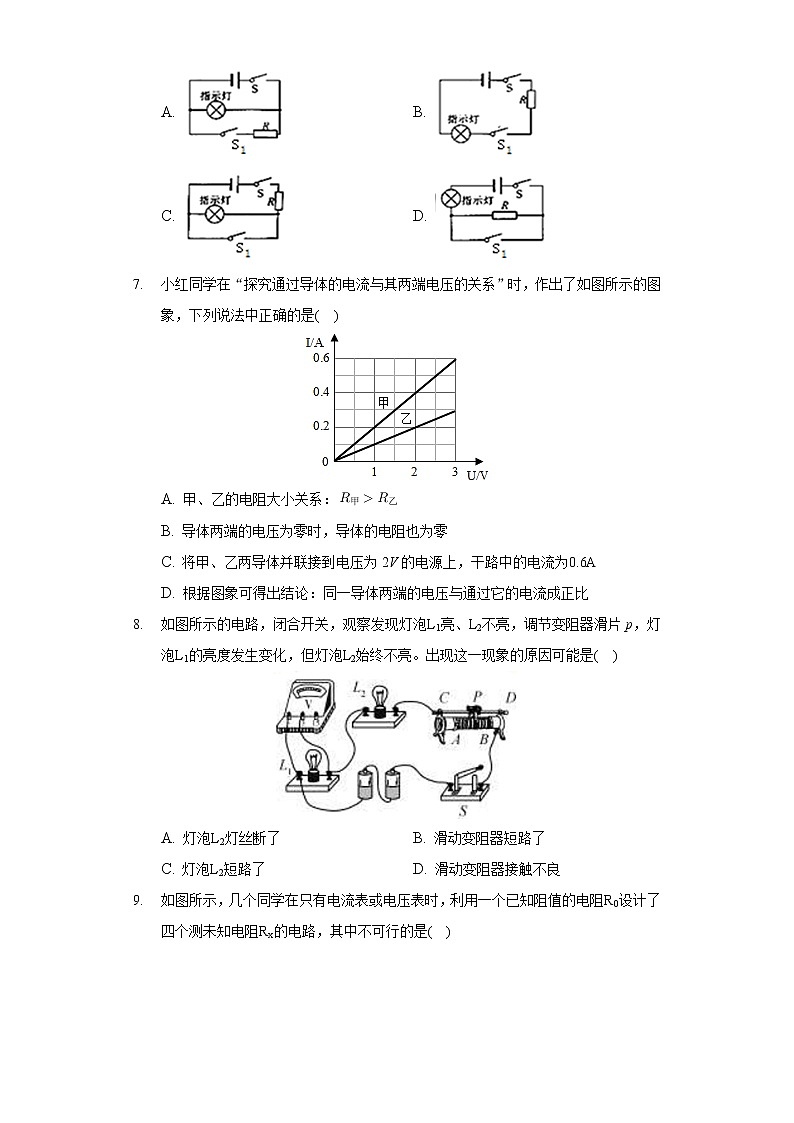

為保證司乘人員的安全，轎車上設有安全帶未系提示系統。當人坐在座椅上時，開關S自動閉合。若未系安全帶，則開關S1斷開，儀表盤上的指示燈亮；若系上安全帶，則開關S1閉合，指示燈滅。圖中設計最合理的電路圖是( )
A. B.
C. D.
小紅同學在“探究通過導體的電流與其兩端電壓的關系”時，作出了如圖所示的圖象，下列說法中正確的是( )
A. 甲、乙的電阻大小關系：
B. 導體兩端的電壓為零時，導體的電阻也為零
C. 將甲、乙兩導體并聯接到電壓為2V的電源上，干路中的電流為0.6A
D. 根據圖象可得出結論：同一導體兩端的電壓與通過它的電流成正比
如圖所示的電路，閉合開關，觀察發現燈泡L1亮、L2不亮，調節變阻器滑片p，燈泡L1的亮度發生變化，但燈泡L2始終不亮。出現這一現象的原因可能是( )
A. 燈泡L2燈絲斷了B. 滑動變阻器短路了
C. 燈泡L2短路了D. 滑動變阻器接觸不良

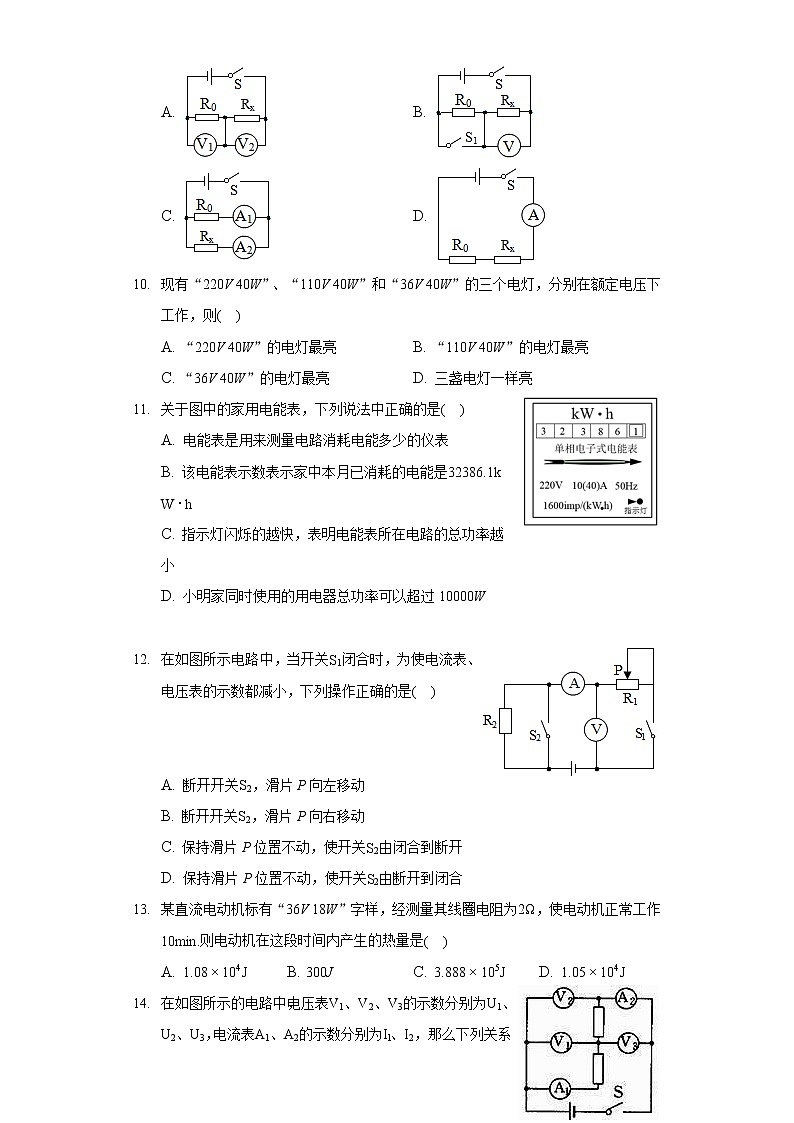

如圖所示，幾個同學在只有電流表或電壓表時，利用一個已知阻值的電阻R0設計了四個測未知電阻Rx的電路，其中不可行的是( )
A. B.
C. D.
現有“220V 40W”、“110V 40W”和“36V 40W”的三個電燈，分別在額定電壓下工作，則( )
A. “220V 40W”的電燈最亮B. “110V 40W”的電燈最亮
C. “36V 40W”的電燈最亮D. 三盞電燈一樣亮
關于圖中的家用電能表，下列說法中正確的是( )
A. 電能表是用來測量電路消耗電能多少的儀表
B. 該電能表示數表示家中本月已消耗的電能是32386.1kW?h
C. 指示燈閃爍的越快，表明電能表所在電路的總功率越小
D. 小明家同時使用的用電器總功率可以超過10000W
在如圖所示電路中，當開關S1閉合時，為使電流表、電壓表的示數都減小，下列操作正確的是( )
A. 斷開開關S2，滑片P向左移動
B. 斷開開關S2，滑片P向右移動
C. 保持滑片P位置不動，使開關S2由閉合到斷開
D. 保持滑片P位置不動，使開關S2由斷開到閉合
某直流電動機標有“36V 18W”字樣，經測量其線圈電阻為2Ω，使電動機正常工作10min.則電動機在這段時間內產生的熱量是( )
A. 1.08×104JB. 300JC. 3.888×105JD. 1.05×104J
在如圖所示的電路中，電壓表V1、V2、V3的示數分別為U1、U2、U3，電流表A1、A2的示數分別為Il、I2，那么下列關系式正確的是( )
A. U2=Ul+U3，I1=I2B. U1=U2=U3，Il=I2
C. Ul=U2=U3，I1I2
標有“6V1.5W”的燈泡，通過它的電流隨其兩端電壓變化的物理圖象如圖所示，若把這只燈泡與一個10Ω的定值電阻串聯起來，接在電壓為6V的電源兩端。則下列說法中正確的是( )
A. 此時該燈泡的電阻為24Ω
B. 此時通過定值電阻的電流為0.25A
C. 此時電路的實際總功率為1.2W
D. 此時燈泡的額定功率為0.8W
如圖甲所示為一個超聲波加濕器，如圖乙所示為其內部濕度監測裝置的簡化電路圖。已知電源電壓為12V，定值電阻R0的阻值為30Ω，電流表的量程為0～200mA，電壓表的量程為0～9V.濕敏電阻R的阻值隨濕度RH變化的關系圖象如圖丙所示，其阻值最大為120Ω(圖中未畫出)。則在電路安全工作的前提下，下列說法正確的是( )
A. 濕敏電阻R的電流最小值為80mA
B. 定值電阻R0的電功率最小值為0.192W
C. 電路消耗的總功率最大值為3.6W
D. 此裝置能監測的濕度最大值為80%
“嫦娥四號”于2019年1月3日成功著陸月球背面。發射“嫦娥四號”的火箭所使用的燃料主要是液態氫，這是利用了氫燃料______的特性，火箭加速上升過程中機械能______(選填“增大”、“減小”或“不變”)。
可燃冰是一種固態晶體燃料。若某次開采出來的可燃冰熱值為1.008×1010J/m3，則0.01m3的這種可燃冰完全燃燒后會放出______ J的熱量，這些熱量全部被水吸收后，可以將______ kg的水從20℃加熱到100℃?？扇急紵龝r，將______ 能轉化為內能。
手機在如今的生活中已越來越普及，如圖所示為某品牌充電寶，電池的容量為20000mA?h，輸出電壓為5V，這款充電寶一次最大儲存的能量是______ J，存儲能量的過程中它相當于______ ；如果它同時給兩個手機充電，充電寶相當于______ 。(后兩空選填“電源”或“用電器”)
如圖所示電路，電源電壓恒定為3V，R2=10Ω，當S1閉合，S2、S3斷開，電流表示數為0.6A，R1阻值為______Ω；S2閉合，S1、S3斷開，電壓表示數為______V；S1、S3閉合，S2斷開，電流表示數為______A。
如圖為一握力計的電路示意圖，a、b、c、d四個接線柱，電表及一定值電阻R0未畫出，金屬板N固定不動，金屬板M可帶動金屬片P滑動，從而與R構成滑動變阻器，若彈簧的電阻不計，電源電壓保持不變，要求握力增大時，電表的示數也增大，則a、b之間應接入______，c、d之間應接入______。(選填“定值電阻”、“電流表”或“電壓表”)
說明分子間存在______ 。
如圖所示為汽油機的______ 沖程，如果飛輪的轉速為1200r/min，每次做功沖程做功600J，則該汽油機每分鐘對外做功______ J。
如圖所示，電源電壓恒定。當開關S1、S2閉合，甲、乙兩表為電壓表時，兩表示數之比：：1；當開關S1閉合、S2斷開，若甲、乙兩表均為電流表時，兩表的示數之比為______。
請你在答題卡相對應的區域內，正確地畫出所給電路的電路圖。
在做“影響電阻大小的因素”實驗時，需要在電壓相同的條件下，閉合開關，通過觀察______ ，比較出合金線電阻的大小，這種研究方法叫______ 。下表是幾種實驗用導線的參數：
根據上表參數，為研究電阻與導體材料有關，應在上表中選用導線C和導線______ ；為研究電阻與導體長度有關，應在上表中選用導線C和導線______ 。
利用如圖1所示電路，在研究通過導體的電流跟電阻的關系實驗中，不斷改變Rx的阻值，當Rx由5Ω換成10Ω的電阻后，接下來應將滑動變阻器的滑片向______ 端移動，使______ 保持______ 不變，得到了I與R的關系圖像，如圖2所示。若實驗中始終無法調節電表示數到指定值，則原因可能是______ 。
某實驗小組用圖甲所示電路測量小燈泡的電功率。實物中，小燈泡標有“3.8V”字樣，滑動變阻器標有“12Ω1.5A”，電源電壓為6V。
(1)請用筆畫線代替導線，按照圖甲所示電路，將圖乙的實物電路連接完整；
(2)本實驗的原理是：______ 。某次實驗中，若電流表和電壓表示數如圖丙所示，電流表的示數是______ A，電阻是______ Ω；
(3)閉合開關前，為了保護電路，滑動變阻器的滑片P應置于______ (選填“A”或“B”)端。小明同學負責實物連線，他連接好最后一根導線時，燈泡立即發出明亮耀眼的光，小明連線過程中肯定出現的錯誤是______ ；還可能出現了以下錯誤中的______ (填字母序號)；
A.電壓表串聯在了電路中
B.電流表并聯在了小燈泡兩端
C.連接滑動變阻器時，用了C、D兩個接線柱
D.連接滑動變阻器時，用了A、B兩個接線柱
(4)更換上完全相同的小燈泡，正確連好電路，通過完全正確的操作獲得數據如表。
由表中數據可知小燈泡正常工作時的功率為______ W；從表中數據還可以看出小燈泡的電阻會發生變化，原因是______ 。
某同學用如圖所示的實驗裝置探究電流通過導體產生的熱量與哪些因素有關，兩個透明容器中封閉著等量的空氣。
(1)通電后透明容器中電阻絲的內能增大是通過______(選填“做功”或“熱傳遞”)方式改變的。
(2)觀察圖甲中的A、B管，在通電時間相等時，發現B管液面上升得更高，表明電流通過導體產生的熱量多少與______有關。
(3)采用圖乙中的實驗裝置探究“電流產生的熱量跟電流是否有關”時，右邊透明容器中應該選用阻值為______Ω的電阻絲。
(4)能用圖乙中的實驗結論解釋的現象是______(填序號)。
①電爐絲通過導線連接到電路里，電爐絲熱得發紅而導線幾乎不發熱。
②電風扇通過導線連接到電路里，導線幾乎不發熱。電熱水壺通過同樣的導線連接到電路里，導線明顯發熱。
③冬天在房間里使用電取暖器時，通電越久，房間里溫度會越高。
R1=4Ω，R2=6Ω，電壓表的示數6V，當S閉合后，求：
(1)電路的總電阻多大；
(2)電源電壓。
如圖所示，燈泡L標有“6V 3W”，R1的電阻為5Ω，變阻器標有“20Ω1A”的字樣，電流表的量程為0～3A，電壓表的量程為0～3V.當開關S1、S2、S3都閉合時，燈泡L恰好正常發光。(設燈泡電阻不隨溫度而改變)求：
(1)燈泡L的電阻和電源電壓；
(2)開關S1、S2、S3都閉合時，電流表和電壓表的示數；
(3)開關S1閉合，S2、S3斷開時，在保證電路中各元件安全工作的情況下，電阻R1消耗的最小電功率。
多功能養生壺具有精細烹飪、營養量化等功能，深受市場認可和歡迎。圖乙是某品牌養生壺簡化電路圖。
(1)求R1的阻值；
(2)養生壺處于低溫擋工作時，求電路中的電流大小；
(3)在標準大氣壓下，使用高溫擋將初溫是12℃的一壺水燒開，若養生壺高溫擋加熱效率為80%，求水吸收的熱量和燒開一壺水需要的時間。
答案和解析
1.【答案】C
【解析】解：因為水的比熱容大，相同質量的水和其他物質比較，降低相同的溫度，水放出的熱量多，取暖效果好，所以暖氣裝置中用水來供熱，故C正確、ABD錯誤。
故選：C。
因為水的比熱容較大：相同質量的水和其他物質比較，吸收或放出相同的熱量，水的溫度升高或降低得少；升高或降低相同的溫度，水吸收或放出的熱量多，據此分析。
本題考查了水的比熱容大的應用，屬于基礎題目。
2.【答案】B
【解析】解：
A.新冠病毒屬于微生物，它通過飛沫傳播是微生物所做的機械運動，不是分子的運動，不屬于擴散現象，故A錯誤；
B.熱值是燃料的一種特性，其大小只與燃料的種類有關，與燃料是否燃燒無關，故B正確；
C.一個物體的內能增加可能是吸收了熱量，也可能是外界對此物體做功，故C錯誤；
D.內燃機壓縮沖程是將機械能轉化為內能，故D錯誤。
故選：B。
(1)冠狀病毒不是分子，屬于微生物；
(2)熱值的大小只與燃料的種類有關；
(3)改變內能的方法有兩種：做功和熱傳遞；
(4)熱機在壓縮沖程中機械能轉化為內能；在做功沖程中內能轉化為機械能。
本題考查了擴散現象、熱值、壓縮沖程能的轉化、改變內能的方法，都屬于基礎知識，要熟記。
3.【答案】C
【解析】解：
A、其中的任何一個LED小燈泡損壞時，其他的LED小燈泡依舊發光，說明這些LED小燈泡之間互不影響，即為并聯，故A錯誤；
B、LED燈工作時主要將電能轉化為光能，故B錯誤；
C、LED燈是用半導體材料制成的，故C正確；
D、電子屏用了一段時間會發熱，是因為電流的熱效應，電流做功將部分電能轉化為了內能，故D錯誤。
故選：C。
(1)串聯電路中各元件相互影響，并聯電路中各元件互不影響；
(2)LED燈發光，主要是將電能轉化為光能；
(3)LED燈是用半導體材料制成的；
(4)電流通過導體時，導體要發熱，這是電流的熱效應。
本題考查了對電路的連接方式、LED燈的材料、工作時能量的轉化以及電流熱效應的了解，屬于綜合性題目。
4.【答案】B
【解析】
【分析】
本題結合實際考查了摩擦起電的有關知識，要對選項進行認真分析。
(1)摩擦起電并不是創造了電荷而是電荷的轉移；
(2)帶電體具有吸引輕小物體的性質；
(3)同種電荷相互排斥；
(4)橡膠棒是絕緣體。
【解答】
A.毛皮與橡膠棒摩擦起電是電荷在毛皮與橡膠棒間的轉移，并不是創造了電荷，故A錯誤；
B.帶電體具有吸引輕小物體的性質，毛皮摩擦過的橡膠棒帶負電，所以毛皮摩擦過的橡膠棒能夠吸引輕小物體，故B正確；
C.毛皮摩擦過的橡膠棒帶負電，由于同種電荷相互排斥，故靠近帶負電的物體會互相排斥，故C錯誤；
D.橡膠棒雖然能帶上電荷，但橡膠棒是絕緣體，故D錯誤。
故選：B。
5.【答案】B
【解析】解：AD、金屬導體中是自由電子定向移動形成電流，正電荷是不能移動的，故A、D錯誤。
BC、驗電器A帶負電，驗電器B不帶電，驗電器B奪得電子能力比驗電器A強，所以自由電子從驗電器A流向驗電器B，故電流方向從驗電器B流向驗電器A，故B正確，C錯誤。
故選：B。
(1)物體因多余電子帶負電，帶負電的物體奪得電子本領小于不帶電的物體。
(2)金屬導體中電流方向和自由電子定向移動方向相反。
物體奪得電子本領從強到弱依次為：帶正電物體→不帶電物體→帶負電物體。
6.【答案】C
【解析】解：由題知，S閉合、開關S1斷開指示燈亮，S1閉合，指示燈被短路熄滅；
A、電阻R與開關S1串聯后與指示燈并聯，開關S在干路上，乘客坐下時S閉合指示燈亮，系上安全帶時S1閉合，對指示燈沒有影響，指示燈仍然亮，不符合題意；
B、兩開關串聯，只有乘客坐下，系上安全帶S1閉合時指示燈才會發光，不符合題意；
C、指示燈與S1并聯，與電阻R、S串聯，乘客坐下時S閉合指示燈亮，系上安全帶時S1閉合，指示燈被短路熄滅，并且不會出現電源短路，符合題意；
D、電阻R與開關S1并聯后與指示燈、開關S串聯，乘客坐下時S閉合指示燈亮，系上安全帶時S1閉合，指示燈亮，不符合題意；
故選：C。
由題知，S閉合、開關S1斷開指示燈亮，S1閉合，指示燈被短路熄滅。逐一分析每個選項，找出符合題意的答案。
本題利用了用電器短路時用電器將不工作設計電路，注意不能出現對電源短路的情況，電阻起保護電路的作用。
7.【答案】C
【解析】解：A、當甲乙兩端電壓都為2V時，，，，根據I=UR知：，故A錯誤；
B、電阻是導體本身的一種性質，與兩端的電壓和通過的電流無關，所以導體兩端的電壓為零時電阻的阻值不變，故B錯誤；
C、當甲、乙兩導體并聯后接到電壓為2V的電源上時，，由圖知，，干路電流：，故C正確；
D、根據數據和圖象得出的結論是：同一導體，電阻一定，通過它的電流與兩端的電壓成正比，故D錯誤。
故選：C。
(1)從U?I圖象可以得出的信息：①在一定電壓下通過導體的電流；②通過比較相同電壓下的電流大小，比較電阻大小關系；③通過導體的電流與其兩端的電壓成正比。
(2)電阻是導體本身的一種性質，與兩端的電壓和通過的電流無關。
本題考查了并聯電路的特點和歐姆定律的應用，關鍵是知道電阻的阻值與兩端的電壓和通過的電流無關以及從圖象中得出相關的信息。
8.【答案】C
【解析】解：由圖知，兩燈泡和滑動變阻器串聯，電壓表測L1的電壓；
A、若燈泡L2燈絲斷了，整個電路斷路，則L1也不能發光，故A錯誤；
B、若滑動變阻器短路了，L1、L2串聯，都可以發光，故B錯誤；
C、若燈L2短路了，則L2始終不亮，L1照常發光，且調節變阻器的滑片，能改變L1的亮度，故C正確；
D、若滑動變阻器接觸不良，整個電路斷路，則兩燈都不亮，所以D錯誤。
故選：C。
在串聯電路中，若只有一個用電器工作，則電路中不能發生斷路，可能是另一個用電器發生了短路而造成的。
知道接觸不良也是斷路的一種。若發生斷路，則整個電路都不會有電流，所有的用電器都不會工作。
此題考查了電路故障的分析，首先掌握短路和斷路的含義，才能根據題目中給出的情況作出判斷。
9.【答案】D
【解析】解：A、Rx和定值電阻串聯，電壓表U1測量定值電阻兩端的電壓，根據I=UR，求出通過定值電阻的電流。根據串聯電路電流處處相等，通過Rx電流等于通過定值電阻電流Ix=I0.電壓表U2測量Rx兩端的電壓Ux，根據Rx=UXIX求出電阻。不符合題意。
B、開關S和S1都閉合時，電壓表測量電源電壓。開關S閉合S1斷開時，電壓表直接測量Rx兩端的電壓。根據串聯電路總電壓等于各串聯導體電壓之和，求出定值電阻兩端的電壓，根據I=UR，求出通過定值電阻的電流。根據串聯電路電流處處相等，通過Rx電流等于通過定值電阻電流Ix=I0.根據Rx=UXIX求出電阻。不符合題意；
C、Rx和定值電阻并聯，電流表A1測量定值電阻的電流，根據U=IR，求出定值電阻兩端的電壓。根據并聯電路各支路電壓相等，Rx兩端電壓等于定值電阻兩端的電壓Ux=U0.電流表A2測量Rx的電流Ix，根據Rx=UXIX求出電阻。不符合題意。
D、Rx和定值電阻串聯，電流表測量串聯電路的電流，不能直接或間接測量Rx兩端的電壓，不能求出Rx電阻。符合題意。
故選：D。
串聯電路的電流處處相等，并聯電路各支路電壓相等，用電壓表和電流表，直接或間接測量電壓和電流，根據Rx=UXIX求出電阻。
根據Rx=UXIX求出電阻。用電壓表和電流表，再根據串聯電路和并聯電路的電流和電壓特點，直接或間接測量電壓和電流，這是解決本題的關鍵。
10.【答案】D
【解析】解：三個燈泡在各自的額定電壓下工作，則三個燈泡的實際功率均等于各自的額定功率，即均為40W，
因燈泡的亮暗取決于實際功率，所以三個相同額定功率的燈泡一樣亮。
故選：D。
額定電壓下用電器的功率和額定功率相等，燈泡的亮暗取決于實際功率的大小。
本題考查燈泡亮度的比較，明確額定功率的概念和知道燈泡的亮暗取決于實際功率的大小是關鍵。
11.【答案】A
【解析】解：
A、電能表是測量電路消耗電能多少的儀表，故A正確；
B、由圖知，該電能表所在的電路已經消耗的電能是32386.1kW?h，而并非本月消耗的電能，故B錯誤；
C、電能表指示燈閃爍的快慢反映了電流做功的快慢，所以，指示燈閃爍得越快，說明電能表所在電路的總功率越大，故C錯誤；
D、由圖知，電能表平時工作允許通過的最大電流為40A，小明家同時使用的用電器最大總功率P=UI=220V×40A=8800W，故D錯誤。
故選：A。
(1)電能表是測量電路在一定時間內消耗電能多少的儀表。
(2)家中本月消耗電能的計算方法：月末的減去月初的示數，注意：最后一位是小數，計量單位是kW?h；
(3)電能表指示燈閃爍的快慢反映了電路消耗電能的快慢；
(4)10(40)A，其中10A是指電能表的標定電流，40A是指該電能表平時工作允許通過的最大電流；利用P=UI可求小明家同時使用的用電器最大總功率。
本題考查電能表的作用、電功率的計算，關鍵是理解電能表各參數的物理意義。
12.【答案】C
【解析】解：(1)閉合開關S1、斷開開關S2時，R1與R2串聯，電壓表測R1兩端的電壓，電流表測電路中的電流，
當滑片P向左移動時，接入電路中的電阻減小，電路中的總電阻減小，
∵I=UR，
∴電路中的電流變大即電流表的示數增大，R2兩端的電壓增大，
∵串聯電路中總電壓等于各分電壓之和，且電源的電壓不變，
∴滑動變阻器R1兩端的電壓減小即電壓表的示數減小；
同理可知，滑片P向右移動時，電流表的示數減小，電壓表的示數增大，故AB不符合題意；
(2)保持滑片P位置不動，使開關S2閉合時電路為R1的簡單電路，電壓表測電源的電壓，電流表測電路中的電流，
使開關S2由閉合到斷開時，電路中的總電阻增大，
根據歐姆定律可知，電路中的電流減小即電流表的示數減小，滑動變阻器兩端的電壓減小即電壓表的示數減小，故C符合題意；
同理可知，使開關S2由斷開到閉合時，電壓表和電流表的示數均增大，故D不符合題意。
故選：C。
(1)閉合開關S1、斷開開關S2時，R1與R2串聯，電壓表測R1兩端的電壓，電流表測電路中的電流，根據滑片的移動確定接入電路中電阻的變化，利用歐姆定律可知電路中電流的變化和R2兩端的電壓變化，利用串聯電路的電壓特點可知R1兩端的電壓變化；
(2)先判斷出開關閉合、斷開時電路中總電阻的變化，利用歐姆定律可知電路中電流的變化和R1兩端的電壓變化。
本題考查學生對電路連接方式的掌握以及滑動變阻器的使用并結合歐姆定律正確判斷電路中的電阻、電壓、電流的大小變化，有一定的難度。
13.【答案】B
【解析】解：直流電動機的電流I=PU=18W36V=0.5A，
所以電動機線圈產生的熱量：Q=I2Rt=(0.5A)2×2Ω×10×60s=300J。
故選：B。
本題考查電流、產生熱量的計算，關鍵是公式及其變形的靈活運用。
14.【答案】A
【解析】解：由電路圖可知，電流從電源的正極出發，依次經開關、電流表A1、兩個電阻、電流表A2回到電源的負極，即電路只有一條路徑，兩電阻串聯，且兩電流表均測電路中的電流；根據串聯電路中各處的電流相等可知，兩電流表的示數關系：I1=I2；
根據電壓表與被測電路元件并聯可知，電壓表V1測下面電阻兩端的電壓，電壓表V2測電源的電壓，電壓表V3測上面電阻兩端的電壓；因串聯電路中總電壓等于各分電壓之和可，所以三電壓表的示數關系為：U2=U1+U3，故只有A正確。
故選：A。
根據電流的路徑判斷電路的串并聯，只有一條路徑的是串聯，否則為并聯；
根據電壓表與被測用電器并聯、電流表與被測用電器串聯判斷電表測量的電路元件，根據串聯電路的特點得出電表之間的關系。
本題考查了電路圖的簡化和串聯電路特點的應用，關鍵是會根據電流流向法判斷電路的連接方式以及根據電表的正確使用確定測量的電路元件。
15.【答案】C
【解析】解：(1)燈泡L與定值電阻R串聯時，
因串聯電路中各處的電流相等，且電源的電壓等于兩者電壓之和，
所以，由I=UR可得，電源的電壓：
U=UL+IR，即6V=UL+I×10Ω，
由圖象可知，當UL=4V，I=IL=0.2A時符合，故B錯誤；
則此時該燈泡的電阻：
RL=ULIL=4V0.2A=20Ω，故A錯誤；
此時電路的實際總功率：
P=UI=6V×0.2A=1.2W，故C正確；
(2)額定電壓下用電器的功率為額定功率，則燈泡的額定功率為1.5W，故D錯誤。
故選：C。
(1)燈泡與定值電阻串聯時通過它們的電流相等，電源的電壓等于兩者電壓之和，根據串聯電路的電壓特點和歐姆定律得出等式，根據圖象得出符合題意的電流和電壓，根據歐姆定律求出燈泡的電阻，根據P=UI求出電路的總功率；
(2)額定電壓下用電器的功率即為額定功率，與實際電壓和實際電流無關。
本題考查了串聯電路的特點和歐姆定律、電功率的應用以及對額定功率的理解，從圖象中讀出符合題意的電流和電壓是關鍵。
16.【答案】D
【解析】解：由圖可知，定值電阻R0與濕敏電阻R串聯，電壓表測量濕敏電阻R兩端的電壓，電流表測量電路中的電流；
A、若濕敏電阻R的阻值最大為120Ω，此時電路中的電流最小，
則此時最大總電阻：，
所以最小電流為；
此時濕敏電阻R兩端的電壓：，
由于電壓表量程為0～9V，則電流為80mA時濕敏電阻R兩端的電壓會超過電壓表的量程，所以電路中的最小電流不能為80mA，故A錯誤；
B、根據串聯電路的分壓原理可知，濕敏電阻R的阻值越大，其兩端的電壓也越大，由于電壓表量程為0～9V，則濕敏電阻R兩端的電壓最大為9V時，此時濕敏電阻R的阻值最大，電路中的電流最?。?br>則根據串聯電路總電壓等于各電阻兩端的電壓之和可知，R0兩端的電壓：
，
則R0的最小電功率：，故B錯誤；
C、由于電流表的量程為0～200mA，則電路中的最大電流，所以電路消耗的總功率最大值為，故C錯誤；
D、由圖乙可知：設電阻與濕度的關系式是：
R=aRH+b，
取RH1=0，R1=10；RH2=90，R2=100；帶入數據可得：
10=a×0+b，
100=a×90+b
解得：a=1，b=10；
所以，關系式是：R=RH+10，
當濕敏電阻R兩端的電壓最大為9V，電路中的電流：，
根據歐姆定律可知，R的最大電阻為：
；
所以，最大值故D正確。
故選：D。
由圖可知：定值電阻R0與濕敏電阻R串聯，電壓表測量濕敏電阻R兩端的電壓，電流表測量電路中的電流；
(1)知道濕敏電阻R的最大阻值為120Ω，利用串聯電路的特點和歐姆定律即可求出最小電流，根據歐姆定律求出濕敏電阻R兩端的電壓與電壓表的量程比較即可判斷；
(2)由于R是定值電阻，根據P=I2R可知電路中的電流最小時R0的電功率最?。挥?1)可知，但電壓表示數為9V時濕敏電阻R的阻值最大電路中的電流最小，根據串聯電路的電壓特點求出R0兩端的電壓；根據P=U2R即可求出R0的最小電功率；
(3)由于電流表的量程為0～200mA，則電路中的最大電流，利用P=UI即可求出電路消耗的總功率最大值；
(4)由于串聯電路中電阻兩端的電壓隨電阻值的增大而變大，所以根據電壓表的最大示數，求出此時R的電阻，由圖乙即可判斷得出能監測濕度的最大值。
本題是一道信息給予題，認真審題、根據題意獲取所需信息，應用串聯電路特點、歐姆定律和功率公式即可正確解題。
17.【答案】熱值大 增大
【解析】解：
(1)運載火箭采用液態氫作為火箭的燃料，原因是液態氫具有較高的熱值，完全燃燒相同質量的氫時，可以釋放出更多的熱量；
(2)火箭在加速上升過程中，速度增大、動能增大，高度變大，重力勢能變大，使得機械能增大。
故答案為：熱值大；增大。
(1)液態氫具有較高的熱值，完全燃燒相同質量的氫時，可以釋放出更多的熱量；
(2)物體加速上升，速度增大，動能增大，高度升高，重力勢能增大。
本題是一道綜合題目，考查了燃料熱值的特性、動能、勢能、機械能變化，難度不大。
18.【答案】1.008×108 300 化學
【解析】解：(1)0.01m3的可燃冰完全燃燒釋放的熱量：，
由可得，水吸收的熱量：，
由可得加熱水的質量：；
(2)可燃冰在燃燒時，將化學能轉化為內能。
故答案為：1.008×108；300；化學。
(1)知道可燃冰的質量和熱值，根據求出完全燃燒釋放的熱量，根據求出水吸收的熱量，再根據求出加水的質量。
(2)燃料燃燒時，燃料的化學能轉化為內能。
本題考查了吸熱公式、燃料燃燒時的能量轉化、燃料完全燃燒釋放熱量公式的應用，是一道綜合題。
19.【答案】3.6×105 用電器 電源
【解析】解：(1)充電寶電池的容量：
Q=20000mA?h=20A?h，
這款充電寶一次最大儲存的能量：
W=UIt=5V×20A×3600s=3.6×105J；
(2)充電寶存儲能量的過程中將電能轉化為化學能，相當于用電器；充電寶在給手機充電時，充電寶將化學能轉化為電能，此時充電寶相當于電源。
故答案為：3.6×105；用電器；電源。
(1)知道電池的電壓和容量，根據W=UIt求出存儲的電能；
(2)電池充電的過程中，消耗電能，得到化學能，放電時，化學能轉化為電能。
本題考查了儲存電能的計算和電路的組成以及串并聯電路的辨別，明白電池容量的含義是關鍵。
20.【答案】520.6
【解析】解：
(1)由電路圖知，當S1閉合，S2、S3斷開時，只有R1連入電路中，電流表測R1的電流，
由I=UR可得R1阻值為：
R1=UI=3V0.6A=5Ω；
(2)由電路圖知，當S2閉合，S1、S3斷開時，R1與R2串聯，電流表電路的電流，電壓表測量電阻R2兩端的電壓，
由串聯電路電阻特點知：R=R1+R2=5Ω+10Ω=15Ω，
則電流表示數：
I′=UR=3V15Ω=0.2A，
電阻R2兩端的電壓：U2=I′R2=0.2A×10Ω=2V；
(3)由電路圖知，當S1、S3閉合，S2斷開時，R1與R2并聯，電流表測R1的電流，
由并聯電路電壓特點知：U=U1=U2=3V，
R1的電流：I1=UR1=3V5Ω=0.6A。
故答案為：5；2；0.6。
(1)當S1閉合，S2、S3斷開時，只有R1連入電路中，由歐姆定律計算R1的阻值；
(2)當S2閉合，S1、S3斷開時，R1與R2串聯，由串聯電路特點和歐姆定律計算電流表示數和電壓表的示數；
(3)當S1、S3閉合，S2斷開時，R1與R2并聯，電流表測R1的電流，由歐姆定律計算電流表示數。
本題考查了串聯和并聯電路特點、歐姆定律的應用，正確分析電路結構是解題的關鍵。
21.【答案】電壓表 定值電阻
【解析】解：(1)c、d之間不可能是電壓表，否則電路斷路；
(2)若c、d之間為電流表，
①當a、b之間為電壓表時，電路為R的簡單電路，電壓表測電源的電壓示數不變，電流表測電路中的電流，
當握力增大時，滑片右移，變阻器接入電路中的電阻變大，由I=UR可知電流表的示數減小，這與電表的示數增大不符；
②a、b之間為定值電阻時，R與定值電阻并聯，電流表測干路電流，
因并聯電路中各支路獨立工作、互不影響，
所以，滑片移動時通過定值電阻的電流不變，
當握力增大時，滑片右移，變阻器接入電路中的電阻變大，由I=UR可知該支路的電流減小，
因并聯電路中干路電流等于各支路電流之和，
所以，干路電流表示數減小，這與電表的示數增大不符；
(3)若c、d之間為定值電阻，
①a、b之間不可能為電流表，否則滑動變阻器被短路；
②a、b之間為電壓表時，定值電阻與滑動變阻器串聯，電壓表測滑動變阻器兩端的電壓，
當握力增大時，滑片右移，變阻器接入電路中的電阻變大，電路中的總電阻變大，
由I=UR可知電流表的示數減小，
由U=IR可知，定值電阻兩端的電壓減小，
因串聯電路中總電壓等于各分電壓之和，
所以，滑動變阻器兩端的電壓增大，即電壓表的示數增大，符合題意。
故答案為：電壓表；定值電阻。
電壓表的內阻很大、在電路中相當于斷路，據此可知c、d之間不可能是電壓表，否則電路斷路；根據串聯電路和并聯電路的特點以及歐姆定律分別判斷c、d之間為定值電阻、電流表時電表示數的變化，然后得出符合題意的答案。
本題考查了電路的動態分析，要注意各種情況的討論，可以按c、d之間依次為電壓表、電流表、定值電阻時各種情況的組合進行討論，防止遺漏。
22.【答案】引力
【解析】解：
端面磨平的鉛棒壓緊后能吊住大鉤碼，說明由于分子引力兩個鉛棒粘在了一起。
故答案為：引力。
分子間存在間隙，有相互作用的引力和斥力。
本題考查學生對分子動理論內容的掌握，以及對分子引力理解的程度，是一道基礎題。
23.【答案】做功 3.6×105
【解析】解：如圖，進氣門和排氣門都是關閉的，火花塞放電，活塞下行，可以判斷是做功沖程；
汽油機的轉速為1200r/min，因飛輪每轉2圈燃氣對外做功1次，所以每分鐘對外做功600次；因為每次做功沖程做功600J，該汽油機每分鐘對外做功：W=600J×600=3.6×105J。
故答案為：做功；3.6×105。
由進氣門和排氣門的關閉和打開情況、活塞的上行和下行情況來判斷是哪個沖程；
熱機完成一個工作循環，要經過4個沖程，燃氣對外做功1次，活塞往返2次，飛輪轉動2周，根據這個比例關系可以求出做功的次數，根據每次做的功算出做的總功。
本題考查了熱機沖程的判斷、轉速的計算，熟記相關數據是解題的關鍵。
24.【答案】3：4
【解析】解：
由電路圖可知，當S1、S2閉合，甲乙兩表為電壓表時，兩電阻串聯，甲測電源的電壓，乙測R2兩端的電壓，
由串聯電路電流相等和I=UR可得：，
且已知：：1，
化簡可得：R1R2=31，則R1=3R2；
當S1閉合、S2斷開，甲乙兩表為電流表時，兩電阻并聯，甲測R2支路的電流，乙測干路電流，
由并聯電路中各支路兩端的電壓相等和I=UR可得，兩電流表的示數之比：
。
故答案為：3：4。
當S1、S2閉合，甲乙兩表為電壓表時，兩電阻串聯，甲測電源的電壓，乙測R2兩端的電壓，根據串聯電路電流的規律和歐姆定律表示出電阻之比；
當開關S1閉合、S2斷開，甲乙兩表為電流表時，兩電阻并聯，甲測R2支路的電流，乙測干路電流，根據并聯電路電壓規律和歐姆定律表示出兩支路的電流之比，根據兩電阻的關系即可求出兩表示數比值。
本題考查了串聯電路和并聯電路的特點以及歐姆定律的應用，關鍵是開關閉合、斷開以及不同電表時電路串并聯的辨別和電表所測的電路元件。
25.【答案】解：
由實物圖知，電流表從電源正極流出經開關后分成兩支，一支通過電流表、下方燈泡和開關，另一支通過上方燈泡和滑動變阻器，兩支電流匯合后回到電源負極，由此畫出電路圖如圖所示：
【解析】分析實物圖中兩燈的連接情況以及電流表和滑動變阻器的作用，再畫出電路圖。
本題考查根據實物圖畫電路圖，關鍵是正確分析電路，這是電學的基礎，要多練，掌握好。
26.【答案】電流表的示數 轉換法 F G
【解析】解：由圖可知，導體與電流表串聯在電路中，在電壓相同的條件下，閉合開關，電路中有電流，電流表示數越大，則表明導體的電阻越小，故實驗中通過觀察電流表示數來比較出合金線電阻的大小，這種研究方法叫轉換法；
要研究電阻與導體材料有關，應使用導線的長度、橫截面積都相同，材料不同的導線，從表中數據可以看出，導線C和導線F的長度和橫截面積相同，材料不同，因此選擇導線C、F；
要研究電阻與導體長度有關，應使用導線材料、橫截面積都相同，長度不同的導線，從表中數據可以看出，導線C和導線G的材料和橫截面積相同，長度不同，因此選擇導線C、G。
故答案為：電流表的示數；轉換法；F；G。
電阻大小與多個因素有關，包括導體的長度、材料、橫截面積和溫度，探究的過程需要按照控制變量法來進行；實驗中通過電流表的示數來判定電阻的大小，采用的是轉換法。
解答本題需要用控制變量法的思想去分析，控制變量法是物理實驗中經常采用的研究方法。
27.【答案】右 電壓表 2.5V滑動變阻器的最大阻值太小
【解析】解：定值電阻和滑動變阻器串聯接入電路，電壓表測定值電阻兩端電壓，當Rx的阻值由5Ω換成10Ω時，電路總電阻變大，通過電路的電流變小，在不改變滑片位置時，滑動變阻器接入電路的電阻不變，則滑動變阻器兩端電壓變小，根據串聯電路的分壓規律，定值電阻兩端的電壓增大，為使它兩端的電壓不變，滑動變阻器的阻值應增大，滑片需向右滑動；在研究通過導體的電流跟電阻的關系實驗中，應控制電阻兩端的電壓不變，所以要使電壓表示數不變，根據圖像可知，當Rx的阻值為5Ω時，通過的電流為0.5A，所以兩端的電壓為：U=IR=0.5A×5Ω=2.5V；若實驗中始終無法調節電表示數到指定值，是因為通過電路的電流太大，導致定值電阻兩端的電壓無法變小，也就是說滑動變阻器即使接入最大阻值，電路電流已達到最小值，滑動變阻器已無法分擔足夠大的電壓，要想繼續實驗應換用阻值更大的滑動變阻器，讓通過電路的電流變小，才可以讓電壓表變?yōu)橹付ㄖ怠?br>故答案為：右；電壓表； 2.5；滑動變阻器的最大阻值太小。
定值電阻和滑動變阻器串聯接入電路，電壓表測電阻兩端電壓，掌握串聯電路的分壓規律，在串聯電路中，電阻越大，分得的電壓越多，在研究通過導體的電流跟電阻的關系實驗中，應控制電阻兩端的電壓不變，由圖像找出特殊的點，確定Rx電阻和電流，從而根據U=IR計算出電阻Rx兩端的電壓值，若實驗中始終無法調節電表示數到指定值，是因為通過電路的電流太大，導致定值電阻兩端的電壓無法變得更小。
此題研究通過導體的電流跟電阻的關系，考查了學生運動串分壓的知識分析問題的能力及學生的識圖能力。
28.【答案】P=UI0.214B沒有斷開開關、沒有將滑動變阻器的滑片置于最大值 C1.52燈泡電阻隨溫度升高而增大
【解析】解：(1)由題知，燈泡的額定電壓為3.8V，所以電壓表應選擇大量程，根據圖甲連接實物圖如圖所示：
；
(2)測量小燈泡電功率的實驗原理是P=UI；
由圖丙知，某次實驗中電壓表使用小量程，分度值為0.1V，燈泡兩端電壓為2.8V，電流表使用小量程，分度值為0.02A，此時通過燈泡的電流為0.2A，
所以燈泡電阻R=UI=Ω；
(3)閉合開關前，為了保護電路，滑動變阻器的滑片P應置于最大值B端；
連接好最后一根導線時，燈泡立即發出明亮耀眼的光，連線過程中肯定出現的錯誤是沒有斷開開關，且滑動變阻器的滑片沒有滑到最大值處；
A.若電壓表串聯在了電路中，閉合開關后，電流很小，燈泡不發光，不符合題意；
B.電流表并聯在了小燈泡兩端，燈泡被短路不發光，不符合題意；
C.連接滑動變阻器時，用了C、D兩個接線柱，則變阻器連入電路的電阻為0，燈泡的電壓為電源電壓，符合題意；
D.連接滑動變阻器時，用了A、B兩個接線柱，變阻器最大電阻連入電路中，電路的電流較小，燈發光較暗，不符合題意；
故選C；
(4)燈泡在額定電壓下正常發光，由表中數據可知小燈泡正常工作時的電流為0.4A，
所以額定功率為：P=UI=3.8V×0.4A=1.52W；
從表中數據還可以看出小燈泡兩端電壓越大，通過的電流也越大，由P=UI知，燈泡的實際功率越大，溫度也越高，這說明燈泡的電阻隨溫度升高而變大。
故答案為：(1)見上圖；(2)P=UI；0.2；14；(3)B；沒有斷開開關、沒有將滑動變阻器的滑片置于最大值；C；(4)1.52；燈泡電阻隨溫度升高而增大.
(1)由燈泡的額定電壓確定電壓表量程，根據電路圖連接實物圖；
(2)本實驗的實驗原理是P=UI；由圖丙讀出燈泡兩端電壓和電流，根據歐姆定律計算燈泡此時的電阻；
(3)為了保護電路，滑動變阻器的滑片P應置于最大值處，開關應斷開；逐一分析每個選項，找出符合題意的答案；
(4)燈在額定電壓下正常發光，由表中數據根據P=UI求出小燈泡正常工作時的功率；從表中數據還可以看出小燈泡的電阻隨溫度升高而變大。
本題是測燈泡電功率的實驗，考查了實物電路的連接、實驗原理、電表讀數、歐姆定律以及電功率公式的應用等，都是此實驗常考的問題，要掌握好。
29.【答案】做功 電阻 5 ②
【解析】解：
(1)電流流過電阻絲時會做功，將電能轉化為電阻絲的內能，是通過做功方式改變內能的；
(2)左圖中兩電阻絲串聯，其阻值是不同的，在通電時間相等、電流相同時，10Ω的電阻大，B管液面上升得更高，表明電流通過導體產生的熱量多少與電阻的大小有關；
(3)探究“電流產生的熱量跟電流是否有關”時，應控制電阻、通電時間相同，而電流不同，故右邊透明容器中應該選用阻值為5Ω的電阻絲；
(4)圖乙中的實驗結論為：電流產生熱量的多少與電流大小有關，電流越大，其他條件相同時產生的熱量越多；
①電爐絲通過導線連接到電路里，電爐絲和導線串聯，電流是相同的；
②電風扇和電熱水壺的功率不同，電熱水壺的功率大，導線中的電流大，所以電熱水壺的導線明顯發熱；
③冬天在房間里使用電取暖器時，電流大小不變，通電越久，電流產生的熱量越多，房間里溫度會越高；
所以，②的說法與電流大小有關，故②正確。
故答案為：(1)做功；(2)電阻；(3)5；(4)②。
(1)改變內能的方法有兩個：做功和熱傳遞；
(2)(3)電流產生的熱量跟電流大小、電阻大小、通電時間有關，探究電流產生熱量跟電阻關系時，控制通電時間和電流不變；探究電流產生熱量跟電流關系時，控制通電時間和電壓不變，因此需要電阻并聯；
(4)電流產生熱量的多少與電流有關，電流越大，其他條件相同時產生的熱量越多。
本題考查了學生對焦耳定律的認識，注重了探究實驗的考查，同時在該實驗中利用了控制變量法和轉換法，是中考物理常見題型。
30.【答案】解：由電路圖可知，R1、R2串聯，電流表測量電路電流，電壓表測量R2兩端電壓；
(1)電路的總電阻：；
(2)電路電流：I=I2=U2R2=6V6Ω=1A，
由I=UR可得，電源電壓：。
答：(1)電路的總電阻為10Ω；
(2)電源電壓為10V。
【解析】由電路圖可知，R1、R2串聯，電流表測量電路電流，電壓表測量R2兩端電壓；
(1)由串聯電路的電阻特點求出電路的總電阻；
(2)根據串聯電路特點和歐姆定律求出電路電流，根據歐姆定律求出電源電壓。
本題考查了串聯電路的電流、電壓、電阻特點以及歐姆定律的應用，屬于一道基礎題。
31.【答案】解：(1)由P=UI可得，燈泡L正常工作時的電流：
IL=PLUL=3W6V=0.5A，
由I=UR可得，燈泡的電阻：
RL=ULIL=6V0.5A=12Ω；
由圖知，當S1、S2、S3均閉合時，R1與L并聯，燈泡L恰好正常發光，
由并聯電路電壓特點知電源電壓：U=U1=UL=6V；
(2)當S1、S2、S3均閉合時，R1與L并聯，電流表測干路電流，R2被短路，所以電壓表示數為0V，
燈泡正常發光，通過燈泡的電流IL=0.5A，
由I=UR可得通過R1的電流：
I1=U1R1=6V5Ω=1.2A，
由并聯電路電流特點可得電流表的示數：
I=I1+IL=1.2A+0.5A=1.7A；
(3)當閉合S1，斷開S2、S3時，R1與R2串聯，電壓表測R2兩端的電壓，電流表測電路中的電流，
電壓表的量程為0～3V，所以當電壓表的示數U2=3V時，變阻器接入電路的阻值最大，電路中的電流最小，R1功率最小，
此時R1兩端的電壓：
U1′=U?U2=6V?3V=3V，
由串聯電路特點和歐姆定律可得，此時電路中的最小電流：
I′=U1′R1=3V5Ω=0.6A，
由P=UI可得，R1的最小總功率：
P1=U1′I′=3V×0.6A=1.8W。
答：(1)燈泡L的電阻為12Ω，電源電壓為6V；
(2)開關S1、S2、S3都閉合時，電流表為1.7A，電壓表的示數為0V；
(3)開關S1閉合，S2、S3斷開時，在保證電路中各元件安全工作的情況下，電阻R1消耗的最小電功率1.8W。
【解析】(1)燈泡正常發光時的電壓和額定電壓相等，根據P=UI求出通過燈泡的電流，再根據歐姆定律求出燈泡的電阻；
開關S1、S2、S3都閉合時，R1與L并聯，燈泡L恰好正常發光，由此可得電源電壓；
(2)當S1、S2、S3均閉合時，R1與L并聯，電流表測干路電流，電壓表測導線電壓，由此根據電路特點和歐姆定律計算電流表示數；
(3)當閉合S1，斷開S2、S3時，R1與R2串聯，電壓表測R2兩端的電壓，電流表測電路中的電流，當電壓表的示數最大時電路中的電流最小，R1消耗功率最小，根據串聯電路的電壓特點求出R1兩端的電壓，利用P=UI求出R1的最小總功率。
本題考查了串并聯電路的特點和歐姆定律、電功率公式的應用，分清開關閉合、斷開時電路的連接方式是關鍵。
32.【答案】解：(1)S1 閉合時，當 S2 接B時，兩電阻并聯，因并聯的電阻小于其中任一電阻，根據P=U2R，功率最大，為高溫擋；
當開關 S1 閉合，S2 接 A時，R2短路，只有電阻R1接入電路，為中溫擋；
開關 S1 斷開，S2 接 A時，R1、R2兩電阻串聯(串聯電阻大于其中任一電阻)，總電阻最大，養生壺處于低溫擋；
R1的阻值為：
；
(2)根據P=UI可得養生壺處于低溫擋工作時電路中的電流大小為：
；
(3)根據ρ=mV得1L水的質量：
，
在一標準大氣壓下水的沸點為100℃，將初溫是12℃的一壺水燒開，水吸收的熱量：
J/(kg?℃)×1kg×(100℃?12℃)=3.696×105 J，
已知養生壺高溫擋加熱效率為80%，即，
燒開一壺水需要的時間為：
。
答：(1)R1的阻值為88Ω；
(2)養生壺處于低溫擋工作時，電路中的電流大小為1.25A；
(3)在標準大氣壓下，使用高溫擋將初溫是12℃的一壺水燒開，若養生壺高溫擋加熱效率為80%，水吸收的熱量為3.696×105 J，燒開一壺水需要的時間為420s。
【解析】(1)分析開關轉換時電路的連接，根據并聯和串聯電阻的規律，結合P=U2R分析回答；
當開關 S1 閉合，S2 接 A時，為R1的簡單電路，為中溫擋，根據P=U2R求出R1；
(2)當開關 S1 斷開，S2 接 A時，兩電阻串聯，總電阻最大，養生壺處于低溫擋，根據P=UI求出電路中的電流大?。?br>(3)根據ρ=mV變形公式求出1L水的質量，在一標準大氣壓下水的沸點為100℃，根據求出將初溫是12℃的一壺水燒開水吸收的熱量，根據求出燒開一壺水需要的時間。
本題為電熱綜合題，考查串聯、并聯電路的規律及歐姆定律和電功率公式、密度公式、吸熱公式和效率公式的運用，關鍵是確定不同擋位電路的結構。
導線代號
A
B
C
D
E
F
G
長度/m
1.0
0.5
1.5
1.0
1.2
1.5
0.5
橫截面積/mm2
3.2
0.8
1.2
0.8
1.2
1.2
1.2
材料
錳銅
鎢
鎳鉻
錳銅
鎢
錳銅
鎳鉻
實驗次數
1
2
3
4
電壓U/V
2.0
3.0
3.8
4.2
電流I/A
0.33
0.34
0.40
0.42
小燈泡亮度
不亮
較暗
正常
較亮
小燈泡電阻
6.0
8.8
95
10.0
項目
參數
電源電壓(V)
220
低溫擋功率(W)
275
中溫擋功率(W)
550
高溫擋功率(W)
1100
容積(L)
1
