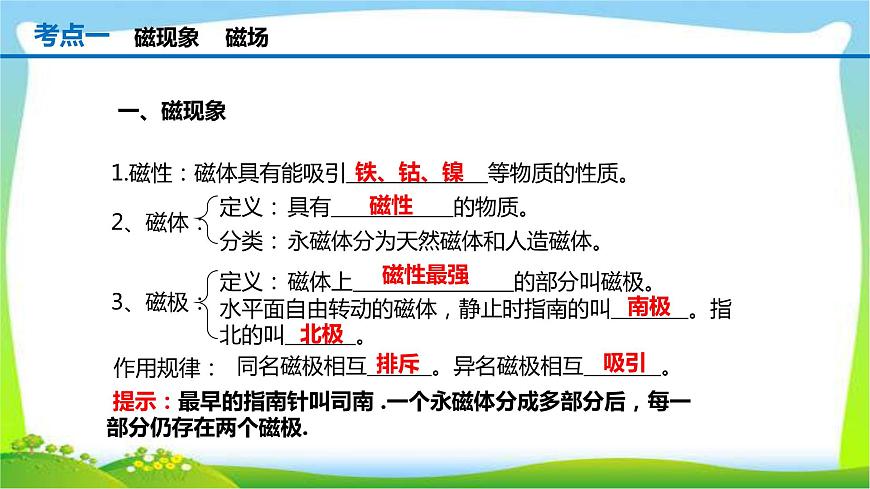

1.磁性：磁體具有能吸引 等物質的性質。
提示：最早的指南針叫司南 .一個永磁體分成多部分后，每一部分仍存在兩個磁極.
具有 的物質。
永磁體分為天然磁體和人造磁體。
磁體上 的部分叫磁極。
水平面自由轉動的磁體，靜止時指南的叫 。指北的叫 。
同名磁極相互 。異名磁極相互 。

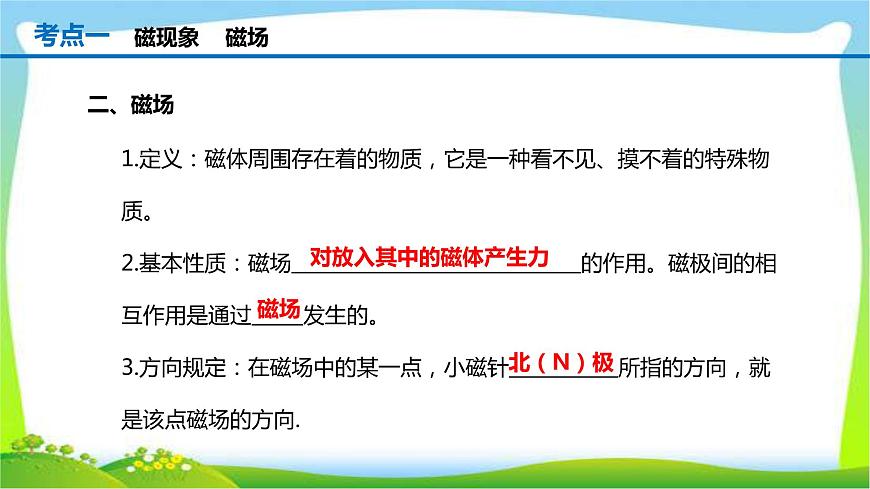

1.定義：磁體周圍存在著的物質，它是一種看不見、摸不著的特殊物質。2.基本性質：磁場 的作用。磁極間的相互作用是通過 發生的。3.方向規定：在磁場中的某一點，小磁針 所指的方向，就是該點磁場的方向.
對放入其中的磁體產生力

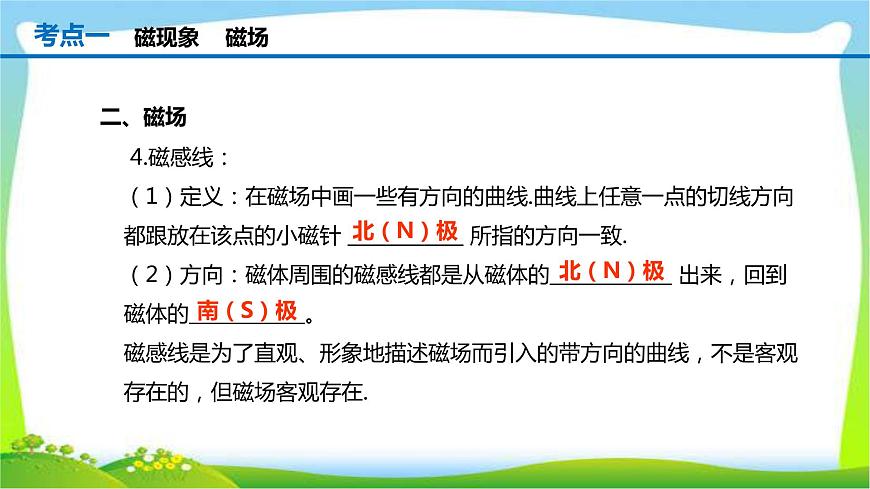

4.磁感線：（1）定義：在磁場中畫一些有方向的曲線.曲線上任意一點的切線方向都跟放在該點的小磁針 所指的方向一致.（2）方向：磁體周圍的磁感線都是從磁體的 出來，回到磁體的 。磁感線是為了直觀、形象地描述磁場而引入的帶方向的曲線，不是客觀存在的，但磁場客觀存在.

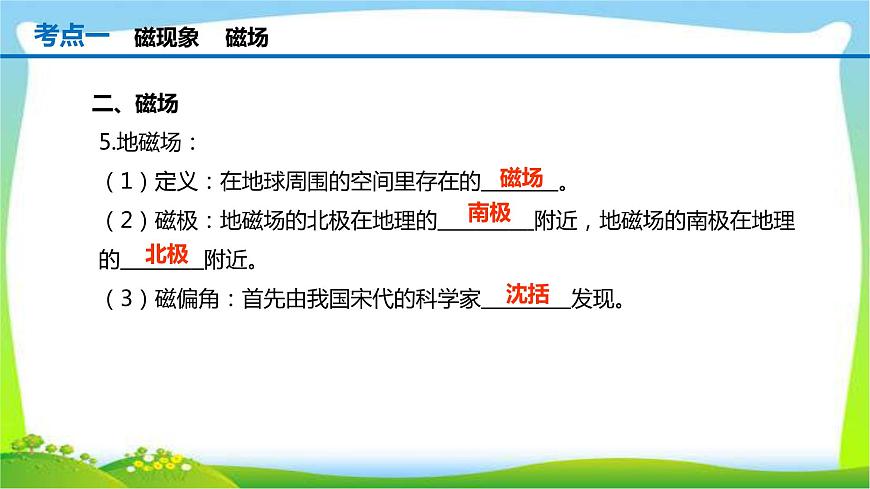

5.地磁場：（1）定義：在地球周圍的空間里存在的 。（2）磁極：地磁場的北極在地理的 附近，地磁場的南極在地理的 附近。（3）磁偏角：首先由我國宋代的科學家 發現。

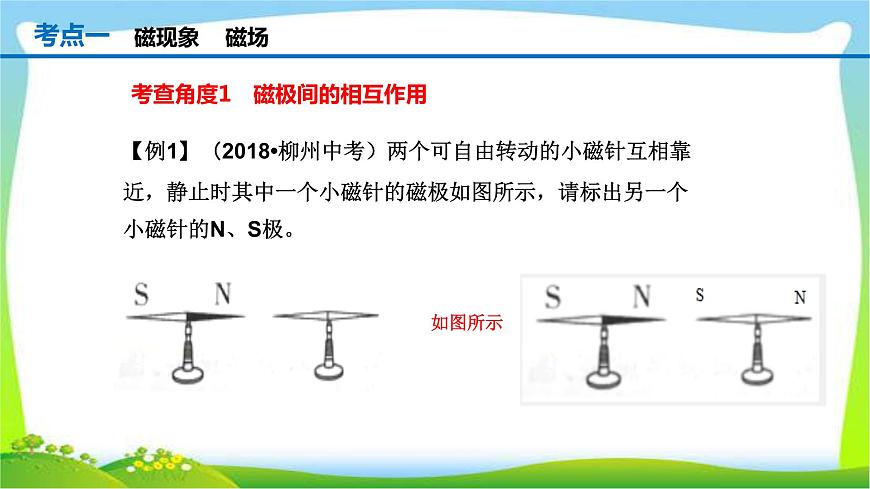

【例1】（2018?柳州中考）兩個可自由轉動的小磁針互相靠近，靜止時其中一個小磁針的磁極如圖所示，請標出另一個小磁針的N、S極。
考查角度1　磁極間的相互作用

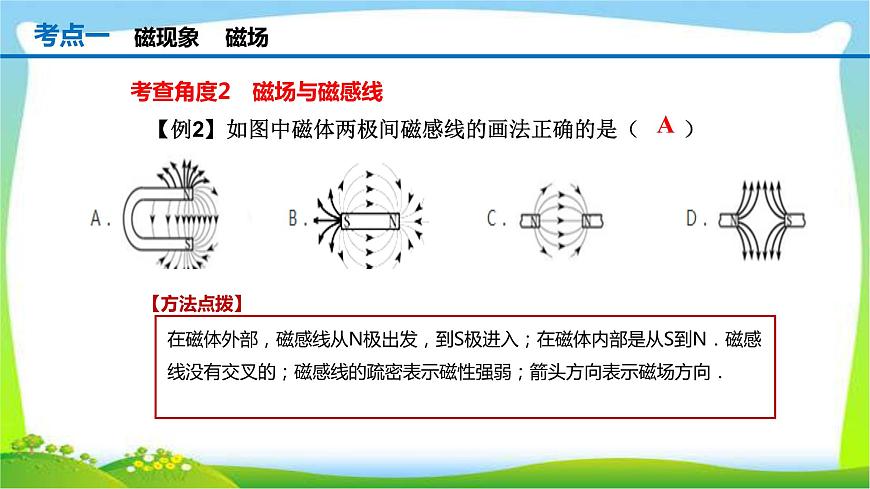

【例2】如圖中磁體兩極間磁感線的畫法正確的是（　?。?br/>考查角度2　磁場與磁感線

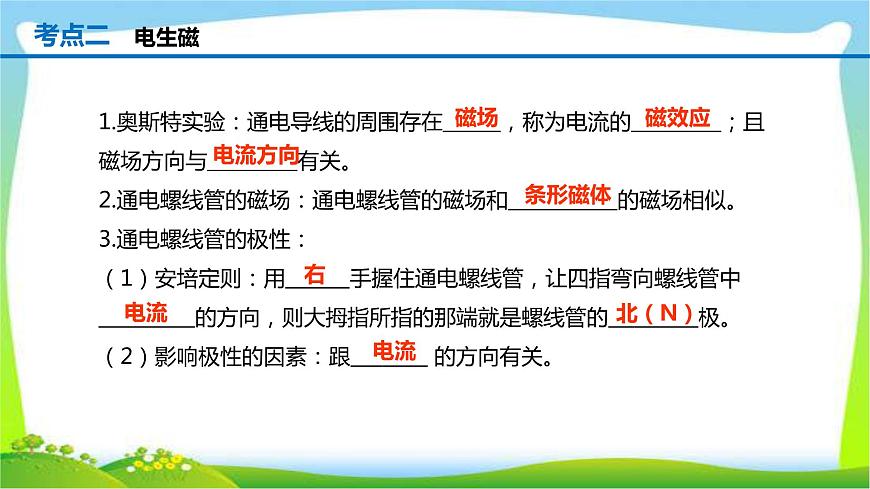

1.奧斯特實驗：通電導線的周圍存在 ，稱為電流的 ；且磁場方向與 有關。2.通電螺線管的磁場：通電螺線管的磁場和 的磁場相似。3.通電螺線管的極性：（1）安培定則：用 手握住通電螺線管，讓四指彎向螺線管中 的方向，則大拇指所指的那端就是螺線管的 極。（2）影響極性的因素：跟 的方向有關。
【例3】（2018?貴陽中考）如圖所示，是探究“通電直導線周圍是否存在磁場”實驗裝置的一部分，置于水平桌面的小磁針上方有一根與之平行的直導線。關于這個實驗下列說法正確的是（　?。〢．首次通過本實驗揭開電與磁關系的科學家是法拉第B．當直導線通電時，小磁針會離開支架懸浮起來C．小磁針用于檢驗通電直導線周圍是否存在磁場D．改變直導線中電流方向，小磁針N極的指向不變
考查角度1　電流的磁效應
【例4】（2018?臨沂）小磁針靜止時的指向如圖所示，由此可知（　?。〢．a(chǎn)端是通電螺線管的N極，c端是電源正極B．a(chǎn)端是通電螺線管的N極，c端是電源負極C．b端是通電螺線管的N極，d端是電源正極D．b端是通電螺線管的N極，d端是電源負極
電磁鐵 電磁繼電器
一、電磁鐵：（1）定義：內部插入 的通電螺線管。（2）工作原理：電流的 ，通電螺線管插入鐵芯后磁性 。（3）優點：磁性有無由 來控制，磁極由 來控制，磁性強弱由 、 來控制。
1.實質：是由 控制的開關。2.作用：用 控制 ，進行遠距離操作和自動控制。3.揚聲器：是把 信號轉換成 信號的一種裝置。
【例5】（2018?黑龍江綏化中考）在“探究影響電磁鐵磁性強弱的因素”的實驗中，電源電壓恒定，大、小鐵釘各自完全相同，進行如圖所示的甲、乙、丙三次實驗。甲圖中大鐵釘?shù)腘極是　 　（選填“釘尖”或“釘帽”）。通過觀察甲、乙兩次實驗現象，得出的結論是　 ?。煌ㄟ^觀察丙圖實驗現象得出的結論是　 　。將甲圖中的小鐵釘換成小鋼釘進行實驗，斷開開關后，發現的有趣的實驗現象是　 。
考查角度1　影響電磁鐵磁性強弱的因素
在線圈匝數相同時，電流越大，磁性越強
在電流一定時，線圈匝數越多，磁性越強
【例6】（2018?盤錦中考）如圖，是一種溫度自動報警器原理示意圖，當環境溫度低于設定的警戒溫度時，燈亮，電鈴不響。當環境溫度達到警戒溫度值時，燈不亮電鈴響，發出報警信號。在圖中的虛線框內填入相應的電路元件符號并補全電路；②標出通電螺線管的N極。（電鈴符號 ）
考查角度2　電磁繼電器的應用
1.作用:通電導線在磁場中會受到 的作用。2.力的方向:跟 方向和 方向有關。3.能的轉化:電能轉化為 。4.應用:直流電動機(1)構造:由磁體、線圈、 和電刷組成。(2)工作原理:利用通電線圈在磁場里受力而 的原理工作的。
提示：若導體中電流的方向或磁感線的方向有一個改變，則導體中受力方向也隨之改變；若上述兩個方向同時改變，則導體的受力方向不變。
【例7】（2018?百色中考）如圖所示，可以用來研究電動機工作原理的是（　?。?br/>考查角度1　電動機的工作原理
【例8】（2018?揚州中考）安裝直流電動機模型時，要改變直流電動機的轉動方向，可以（　?。〢．將磁體的N、S極對調B．將電源的正、負極和磁體的N、S極同時對調C．改變磁性強弱D．改變磁性強弱和電流大小
考查角度2　電動機的組裝
1.現象:閉合電路的一部分導體在磁場中做 運動時,導體中有電流產生,這種現象叫作電磁感應,產生的電流叫作 。2.感應電流的方向:跟導體 的方向和 方向有關。3.能的轉化:將 能轉化為 能。4.應用:發電機(1)構造:主要由 、 、換向器和電刷組成。(2)工作原理:利用了 來工作的。
5.直流電動機和交流發電機對比
【方法技巧】 若導體切割磁感線的方向或磁場方向有一個改變，則感應電流的方向也隨之改變；若上述兩個方向同時改變，則感應電流的方向不變。
【例9】（2018?福建）圖是“探究導體在磁場中運動時產生感應電流的條件”的實驗裝置。閉合開關后，導體棒、靈敏電流計、開關、導線組成閉合電路。實驗觀察到的現象如右表所示：
考查角度1　探究產生感應電流的條件
靈敏電流計指針是否偏轉
（1）實驗時通過觀察 　 來判斷電路中是否產生感應電流。（2）由實驗可知，閉合電路中的部分導體在磁場中做　 運動時，電路中產生感應電流。（3）比較第4次和第　 　次實驗可知，導體棒運動方向相同時，感應電流的方向與磁場的方向有關。（4）比較第7次和第8次實驗可知　 。
感應電流的方向和導體運動的方向有關
【例10】（2018?聊城中考）手機無線充電方便了人們的生活，其中電磁感應無線充電是應用最多的無線充電方案。如圖所示，它的原理是送電線圈通過一定頻率的交流電，線圈的周圍形成交變的磁場，通過電磁感應在受電線圈中產生一定的感應電流，從而將能量從發射端轉移到接收端。下列選項中和受電線圈工作原理相同的是（　?。〢．揚聲器B．電磁繼電器 C．動圈式話筒D．電動機
考查角度2　電磁感應現象及其應用
