人教中考物理一輪復習電壓電阻優質課件PPT

這是一份人教中考物理一輪復習電壓電阻優質課件PPT，共21頁。PPT課件主要包含了控制變量法，旋盤式變阻箱的讀數，阻值427歐等內容，歡迎下載使用。

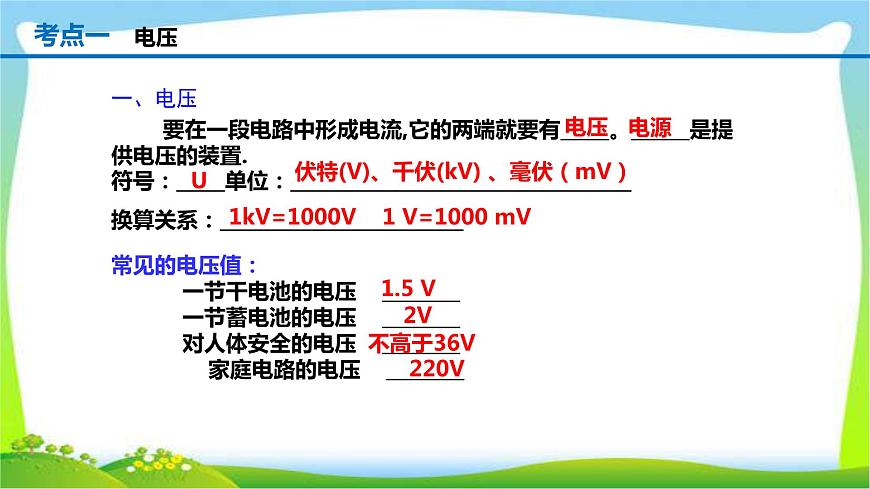

要在一段電路中形成電流,它的兩端就要有_____。______是提供電壓的裝置.
符號：_____單位：___________________________________換算關系：_________________________
常見的電壓值： 一節干電池的電壓 ________ 一節蓄電池的電壓 ________ 對人體安全的電壓 ________ 家庭電路的電壓 ________
伏特(V)、千伏(kV) 、毫伏（mV）
1kV=1000V 1 V=1000 mV

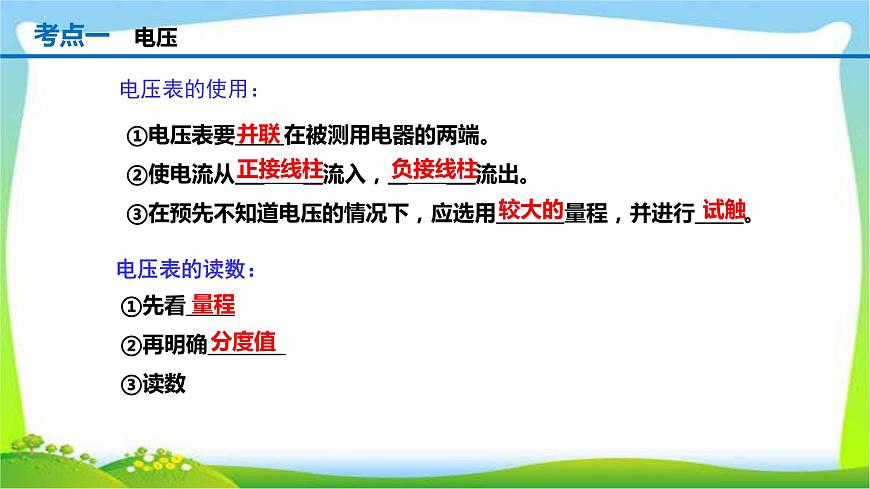

①電壓表要_____在被測用電器的兩端。②使電流從___ __流入，__ ___流出。③在預先不知道電壓的情況下，應選用_______量程，并進行_____。
①先看_____②再明確________③讀數

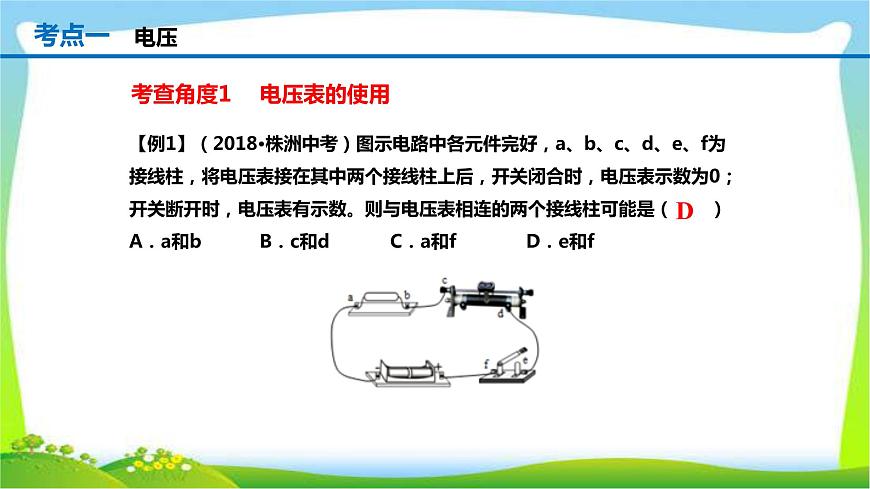

【例1】（2018?株洲中考）圖示電路中各元件完好，a、b、c、d、e、f為接線柱，將電壓表接在其中兩個接線柱上后，開關閉合時，電壓表示數為0；開關斷開時，電壓表有示數。則與電壓表相連的兩個接線柱可能是（　?。〢．a(chǎn)和bB．c和dC．a(chǎn)和f D．e和f
考查角度1　 電壓表的使用

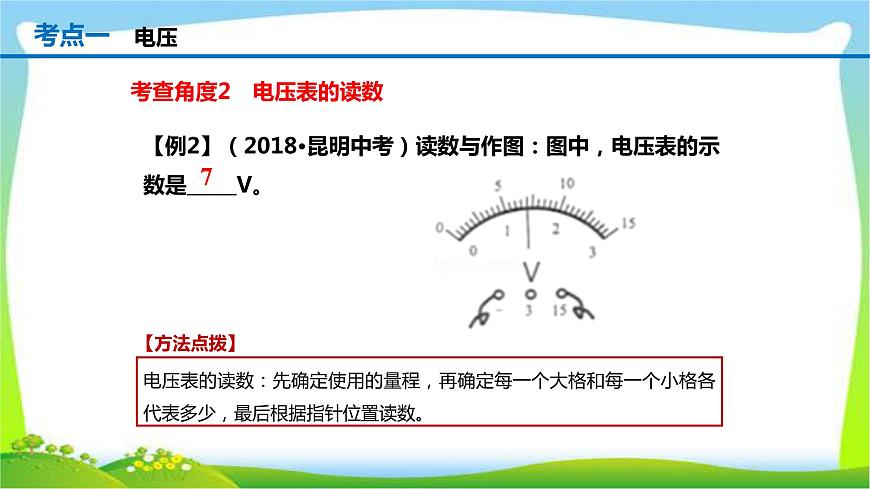

【例2】（2018?昆明中考）讀數與作圖：圖中，電壓表的示數是　 　V。
考查角度2　電壓表的讀數

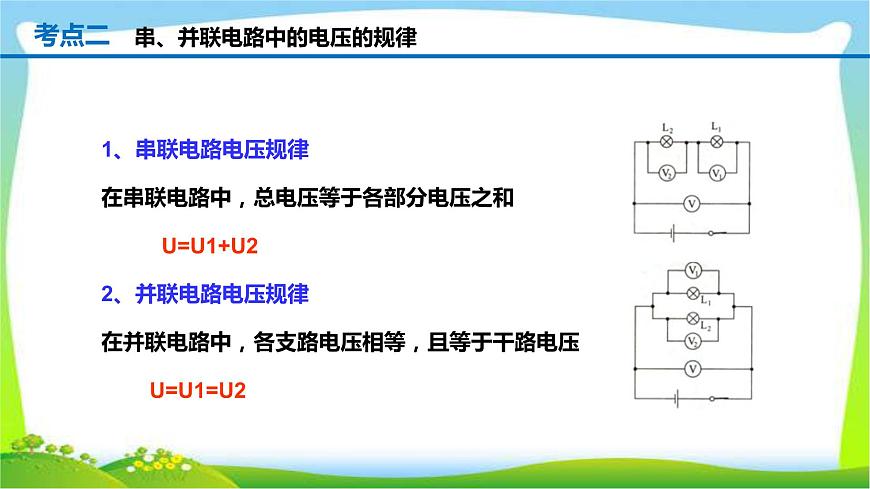

串、并聯電路中的電壓的規律
1、串聯電路電壓規律在串聯電路中，總電壓等于各部分電壓之和 U=U1+U22、并聯電路電壓規律在并聯電路中，各支路電壓相等，且等于干路電壓 U=U1=U2

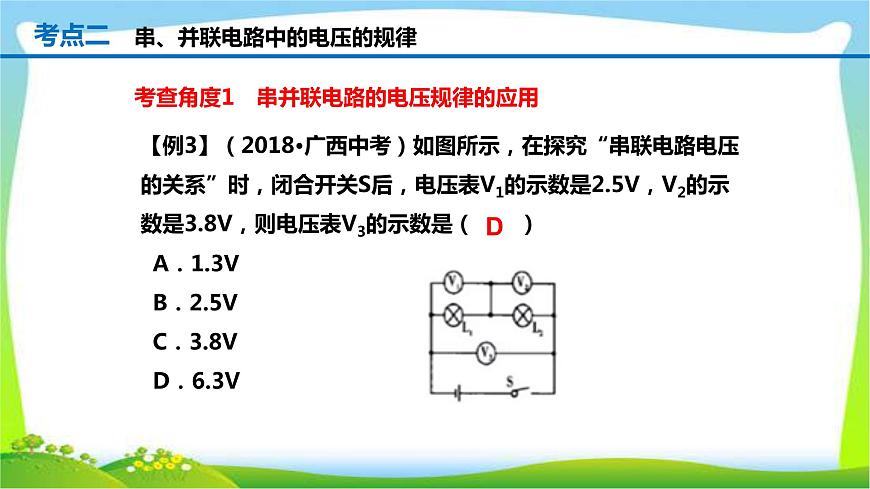

【例3】（2018?廣西中考）如圖所示，在探究“串聯電路電壓的關系”時，閉合開關S后，電壓表V1的示數是2.5V，V2的示數是3.8V，則電壓表V3的示數是（　　）
考查角度1　串并聯電路的電壓規律的應用
A．1.3VB．2.5VC．3.8VD．6.3V
考查角度2　探究串并聯電路中的電壓規律

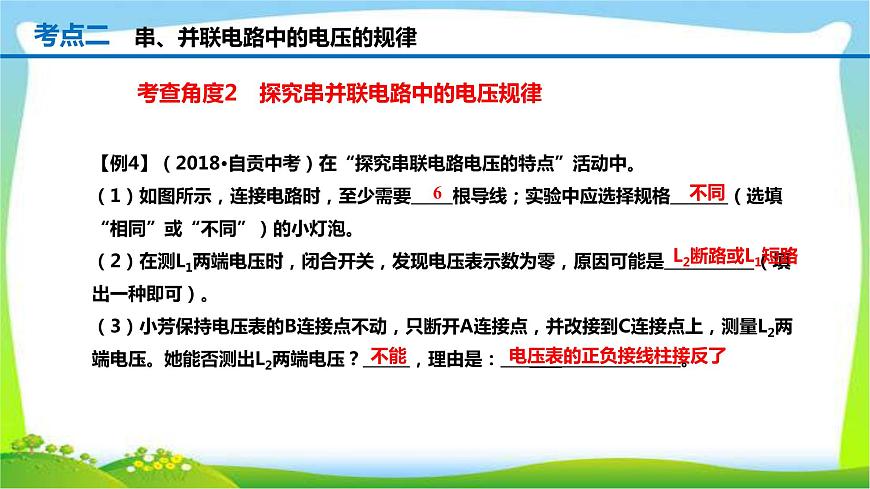

【例4】（2018?自貢中考）在“探究串聯電路電壓的特點”活動中。（1）如圖所示，連接電路時，至少需要　 　根導線；實驗中應選擇規格　 ?。ㄟx填“相同”或“不同”）的小燈泡。（2）在測L1兩端電壓時，閉合開關，發現電壓表示數為零，原因可能是　 　（填出一種即可）。（3）小芳保持電壓表的B連接點不動，只斷開A連接點，并改接到C連接點上，測量L2兩端電壓。她能否測出L2兩端電壓？　 　，理由是：　 ____ 。
電壓表的正負接線柱接反了
（4）小明分別測出AB、BC、AC間的電壓并記錄在如下表格中，分析實驗數據得出結論：串聯電路總電壓等于各部分電路兩端電壓之和。請對小明的做法進行評價：　 _____________ 　，改進方法是　 　。
根據一次實驗得出的結論具有偶然性
應更換規格不同的燈泡進行多次實驗
1、什么是電阻？電阻是導體對________ _______ _.電阻是導體 固有的一種___ _。用符號___表示，單位：?jiǎn)挝粨Q算： 2、電阻與那些因素有關？ 導體材料 長度越長，電阻越大 橫截面積越小，電阻越大 溫度越高，電阻越大
歐姆，簡稱歐（Ω）千歐(K Ω) 兆歐(MΩ)
1M Ω=1000K Ω 1K Ω=1000 Ω
物理學中對于多因素（多變量）的問題，常常采用控制因素（變量）的辦法，把多因素的問題變成單因素的問題，分別加以研究，最后在綜合解決。
1．導體電阻與長度的關系。你會選擇哪兩根導體做實驗？
2、導體的電阻與粗細的關系 你會選擇哪兩根導體做實驗？
3．導體電阻與材料的關系。你會選擇哪兩根導體做實驗？
【例5】（2018?天津中考）在“探究影響導體電阻大小的因素”時，某實驗小組想利用圖所示的電路分別對導體電阻跟它的長度、橫截面積、材料有關的猜想進行實驗驗證：（1）為驗證“導體電阻跟長度有關”，下表中可選用的三種導體是　 ?。ㄌ顚?dǎo)體代號）；
考查角度 　決定電阻大小的影響
（2）若實驗中將電路中的電流表更換為小燈泡，通過觀察　 　也可以判斷導體電阻大小，但不足之處是　 。
當電路中電阻變化不大時，只憑燈泡的亮暗不易區分
1、什么是變阻器？阻值可以改變的電阻叫做變阻器2、滑動變阻器原理：銘牌：使用：①滑動變阻器____在電路中②接線的時候要遵循“_______”的原則③閉合電路前，滑片要滑到電阻_____的位置
通過改變接入電路中電阻線的長度來改變電阻
表示變阻器的最大阻值200Ω 允許通過的最大電流為1.5A
【例6】（2018?嘉興中考）如圖是未連接完整的電路，若要求閉合開關后，滑動變阻器的滑片P向左移動時，燈泡變亮。則下列接法符合要求的是（　?。〢．M接A，N接DB．M接B，N接CC．M接A，N接BD．M接C，N接D
考查角度 　滑動變阻器的使用
