初中物理人教版九年級全冊第2節 電生磁圖文課件ppt

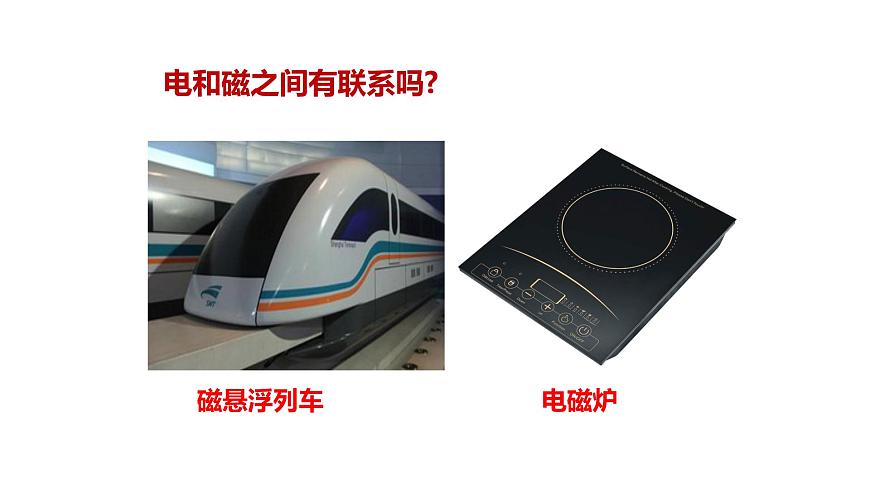

這是一份初中物理人教版九年級全冊第2節 電生磁圖文課件ppt，共29頁。PPT課件主要包含了磁懸浮列車，電磁爐，電和磁之間有聯系嗎，磁針發生轉動，磁針轉動說明了什么，實驗探究1，磁針轉動方向相反，實驗探究2，改變電流方向，電流的磁效應等內容，歡迎下載使用。

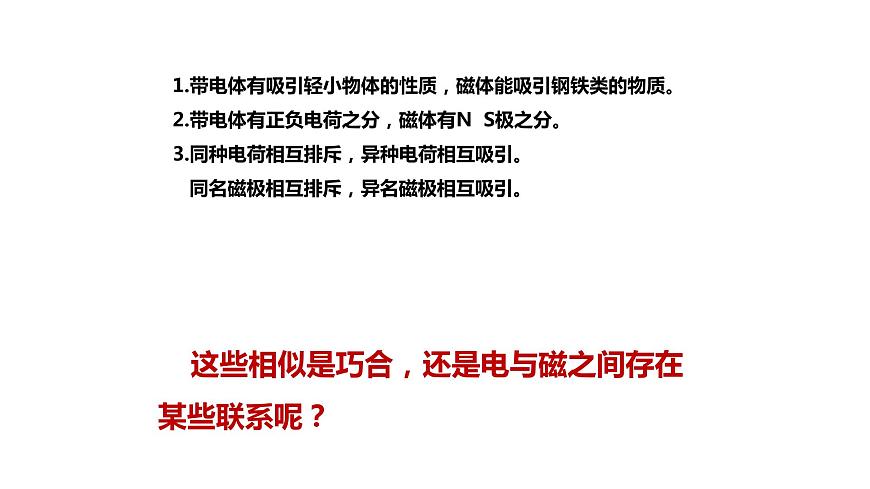

1.帶電體有吸引輕小物體的性質，磁體能吸引鋼鐵類的物質。2.帶電體有正負電荷之分，磁體有N S極之分。3.同種電荷相互排斥，異種電荷相互吸引。 同名磁極相互排斥，異名磁極相互吸引。
這些相似是巧合，還是電與磁之間存在某些聯系呢？

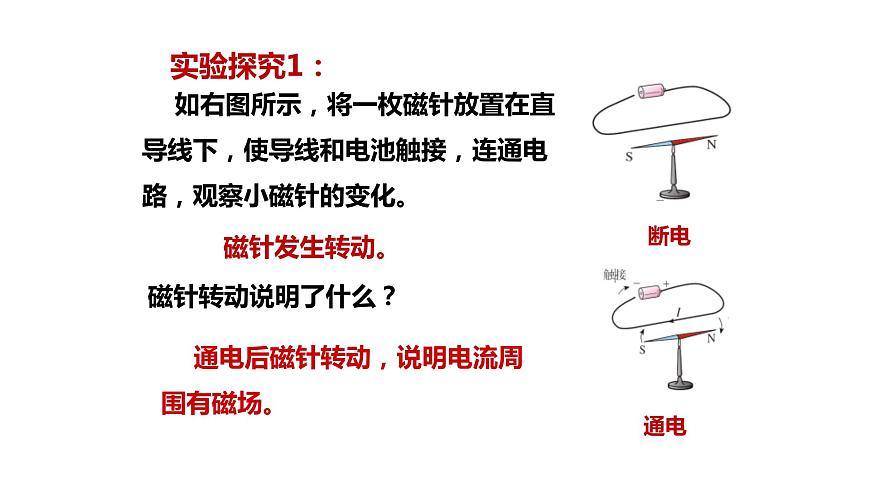

如右圖所示，將一枚磁針?lè)胖迷谥睂?dǎo)線下，使導線和電池觸接，連通電路，觀察小磁針的變化。
通電后磁針轉動，說明電流周圍有磁場。
磁針偏轉方向改變說明什么？

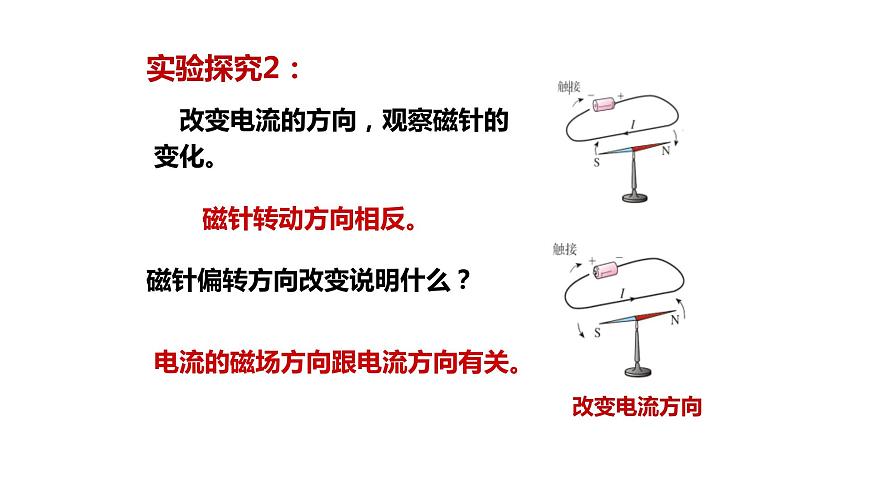

　改變電流的方向，觀察磁針的變化。
電流的磁場方向跟電流方向有關。

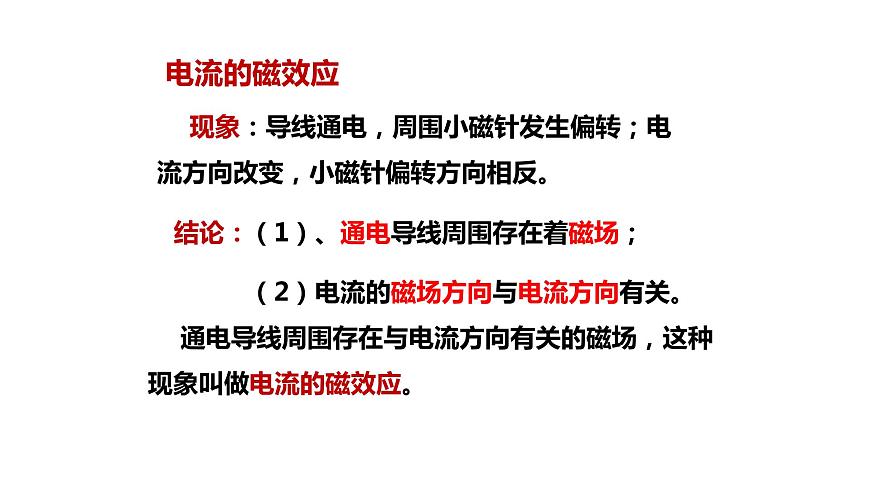

通電導線周圍存在與電流方向有關的磁場，這種現象叫做電流的磁效應。
現象：導線通電，周圍小磁針發生偏轉；電流方向改變，小磁針偏轉方向相反。
（1）、通電導線周圍存在著磁場；
（2）電流的磁場方向與電流方向有關。
奧斯特是丹麥物理學家，他從小聰明好學，1794年以優異的成績考入哥本哈根大學學習，后來成為這所大學的物理教授。 他相信各種自然現象間存在聯系。經過長時間用實驗尋找，在多次失敗后，1820年，奧斯特在課堂上做實驗時發現了電和磁之間的聯系。
1820年，丹麥物理學家　 　在靜止的小磁針上放置一根與磁針平行的導線，給導線通電時，小磁針立即　 　，切斷電流，小磁針恢復原狀，該實驗說明： 　　　　　 。
圖甲和圖乙說明______________________________________圖甲和圖丙說明______________________________________
電流周圍存在著磁場。電流磁場的方向與電流的方向有關。
既然電能生磁，為什么手電筒在通電時連一根大頭針都吸不動？
磁性太弱——磁場太弱。
怎樣才能使電流的磁場變強呢？
如果把導線繞在圓筒上，做成螺線管（也叫線圈），各圈導線產生的磁場疊加在一起，磁場就會強得多。
　將導線繞在圓筒上，做成螺線管（也叫線圈）。通電后各圈導線磁場產生疊加，磁場增強。
探究通電螺線管外部的磁場分布
通電后觀察指針指向，輕敲紙板，觀察鐵屑的排列情況。
　　改變電流方向，兩側小磁針的指向反轉。
實驗：把小磁針?lè)诺铰菥€管周圍不同位置，觀察磁針N極的方向。
由實驗可知：通電螺線管的外部磁場與條形磁體的磁場相似，它的兩端相當于條形磁體的兩極。
通電螺線管的極性與環繞螺線管的電流方向之間有什么關系？
預想可能的不同種情況，小組間交流。
　通過實驗，判斷螺線管的N、S極，并標在圖中。
實驗結論：通電螺線管兩端的極性與其中的電流方向有關。
1、條形磁鐵是永磁體，通電螺線管在通電時才有磁性。2、條形磁鐵N、S極不變，通電螺線管的N、S極與電流方向有關。3、條形磁鐵的磁性強弱是固定的，通電螺線管的磁性強弱由電流大小決定。
比較通電螺線管與條形磁鐵的不同點
你能借用自己的手指的關系來描述通電螺線管的電流方向與N極位置的關系嗎？看看螞蟻和猴子是怎么說的，也許你會受到一些啟示。
如果我沿著電流方向繞螺線管爬行，N極就在我的左邊。
如果電流沿著我右臂所指的方向，N極就在我的前方。
用右手握住螺線管,讓四指彎向螺線管中電流的方向,那么大拇指所指的那端就是螺線管的北極(N)極—安培定則
1、你能指出下列通電螺線管的磁極嗎?
2. 如圖：請標出通電螺絲管的N、S極
3. 如圖：請指出通電螺線管中的電流方向
如果條形磁體的磁性減弱了，你能用電流使它增強嗎？應該怎么辦？
可以。把磁鐵放在螺線管中,保證磁場方向和螺線管內部磁場線方向相同，給線圈加上直流電，一段時間后，磁鐵磁性就會變強。
1.通電導線的周圍有磁場,磁場的方向跟電流的方向有關；2.通電螺線管的磁場與條形磁體相似,它的兩端相當于條形磁體的N、S極；3.安培定則
1. 畫出左圖中小磁針的轉動方向和右圖中電源的正、負極。
2．根據小磁針靜止時指針的指向，判斷出電源的正負極。
