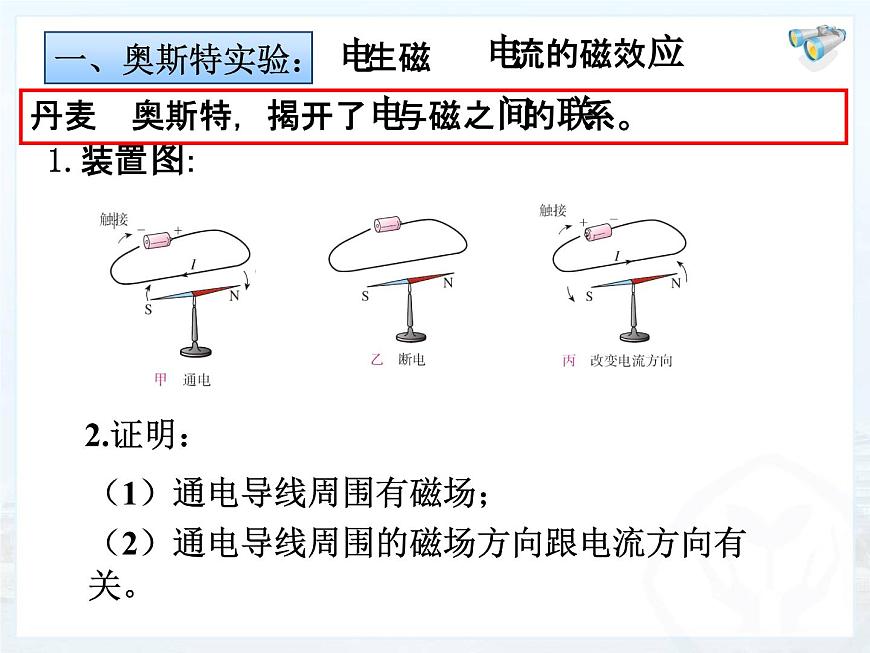

丹麥 奧斯特，揭開了電與磁之間的聯系。
（1）通電導線周圍有磁場；
（2）通電導線周圍的磁場方向跟電流方向有關。

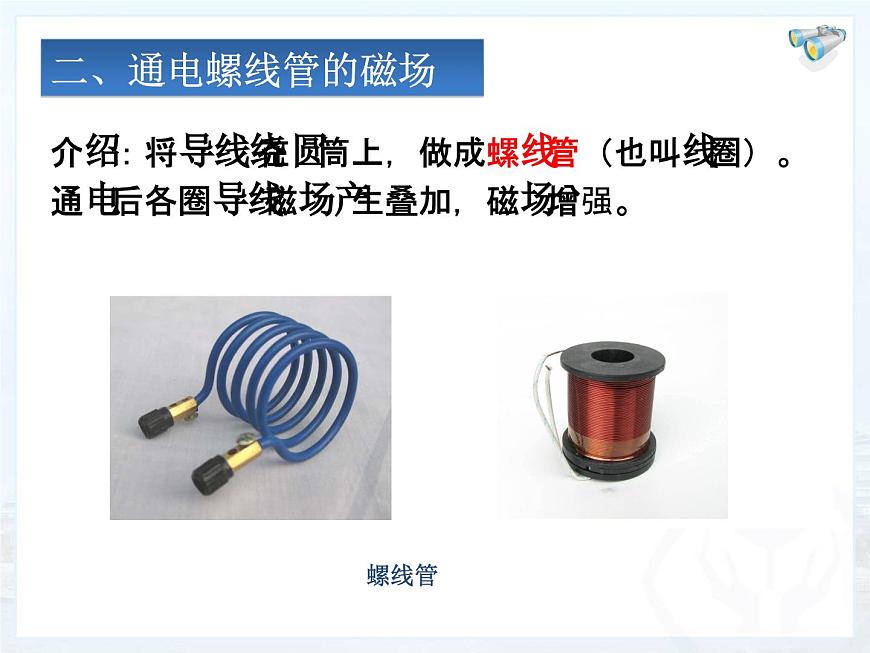

介紹：將導線繞在圓筒上，做成螺線管（也叫線圈）。通電后各圈導線磁場產生疊加，磁場增強。
②通電螺線管周圍的磁場方向也跟電流方向有關。
2. ①通電螺線管周圍也有磁場；

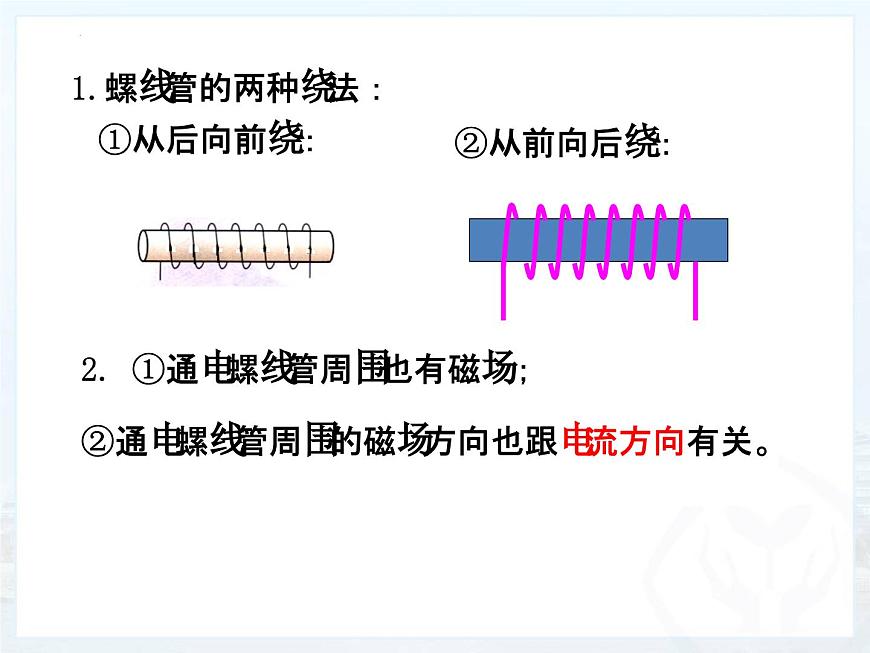

1.螺線管的兩種繞法：

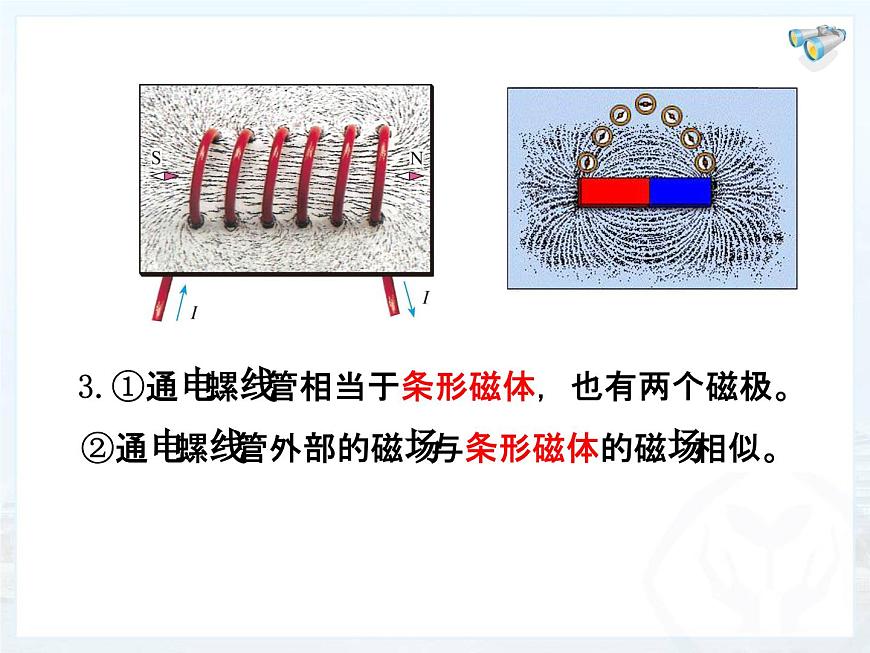

3.①通電螺線管相當于條形磁體，也有兩個磁極。
②通電螺線管外部的磁場與條形磁體的磁場相似。
　　如何把通電螺線管兩端的極性與其中的電流方向的關系表述出來？
猴子用右手把一個大螺線管夾在腋下，說：如果電流沿著我右臂所指的方向流動，N 極就在我的前方。
螞蟻沿著電流方向繞螺線管爬行，說：N 極就在我的左邊。
4.判斷通電螺線管的極性---安培定則
方法1（安培定則）用右手握住螺線管，讓四指指向螺線管中電流的方向，則大拇指所指的那端就是螺線管的N極。
方法2：右手大拇指與四指垂直，手背面向自己，四指指尖指向電流方向，大拇指所指的那端就是螺線管的N極。
　　1．判斷下面螺線管中的N極和S極：
　　2．判斷螺線管中的電流方向：
