初中物理人教版九年級全冊第二十章 電與磁第2節 電生磁作業課件ppt

這是一份初中物理人教版九年級全冊第二十章 電與磁第2節 電生磁作業課件ppt，共20頁。PPT課件主要包含了奧斯特，環繞方向，吸引大頭針的數目等內容，歡迎下載使用。

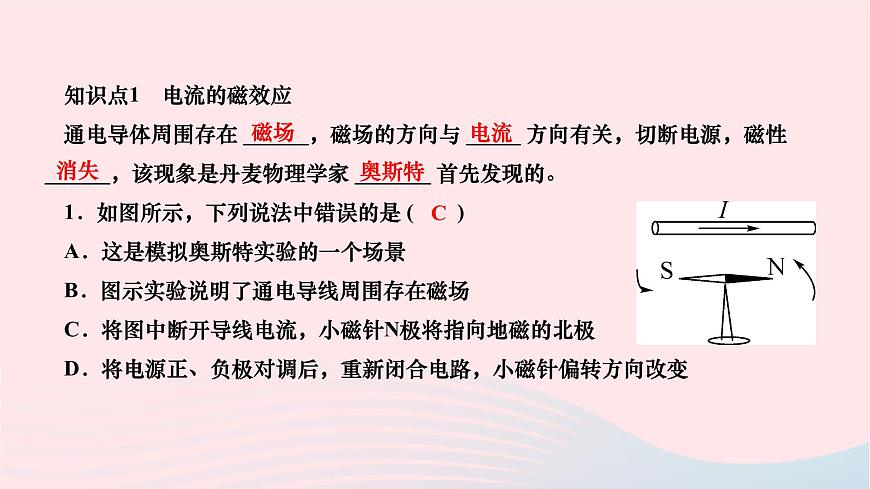

知識點1　電流的磁效應通電導體周圍存在 ______，磁場的方向與 _____ 方向有關，切斷電源，磁性______，該現象是丹麥物理學家 _______ 首先發現的。1．如圖所示，下列說法中錯誤的是 (　　)A．這是模擬奧斯特實驗的一個場景B．圖示實驗說明了通電導線周圍存在磁場C．將圖中斷開導線電流，小磁針N極將指向地磁的北極D．將電源正、負極對調后，重新閉合電路，小磁針偏轉方向改變
2．通電導線周圍存在磁場，小明經過實驗探究，畫出了通電直導線周圍磁感線的分布圖(如圖甲所示)，則小磁針的b端為 ___ 極；請你結合圖甲判斷，圖乙中的小磁針的北極將轉向 ______ (選填“紙內”或“紙外”)。

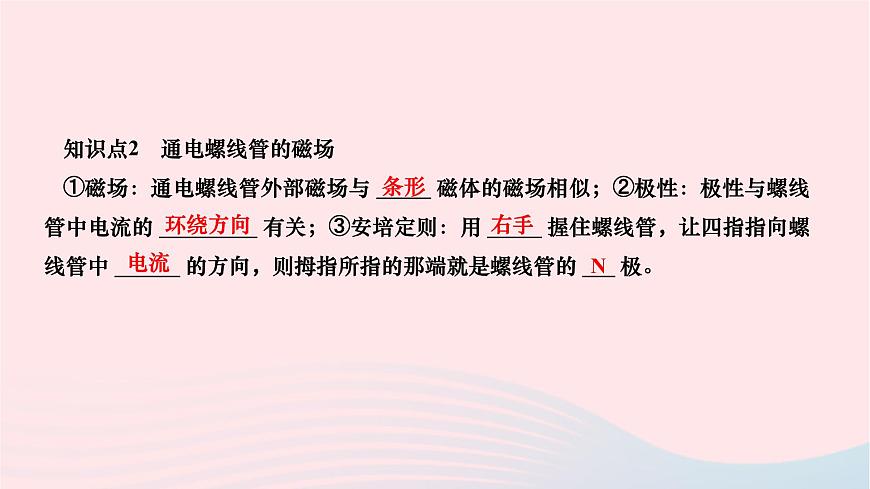

知識點2　通電螺線管的磁場①磁場：通電螺線管外部磁場與 _____ 磁體的磁場相似；②極性：極性與螺線管中電流的 _________ 有關；③安培定則：用 _____ 握住螺線管，讓四指指向螺線管中 ______ 的方向，則拇指所指的那端就是螺線管的 ___ 極。

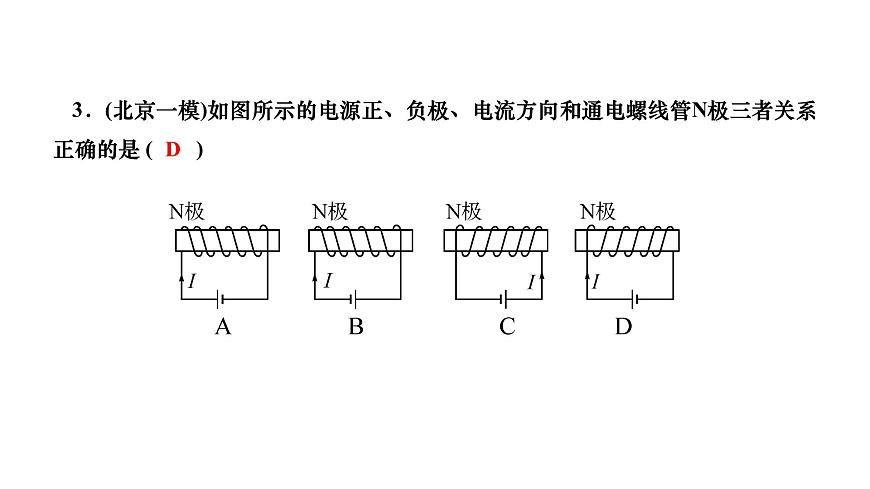

3．(北京一模)如圖所示的電源正、負極、電流方向和通電螺線管N極三者關系正確的是 (　　)

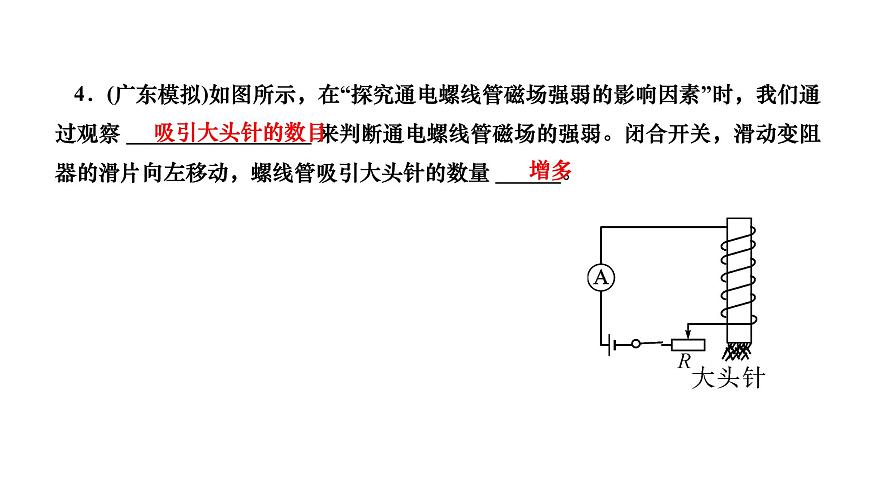

4．(廣東模擬)如圖所示，在“探究通電螺線管磁場強弱的影響因素”時，我們通過觀察 _________________ 來判斷通電螺線管磁場的強弱。閉合開關，滑動變阻器的滑片向左移動，螺線管吸引大頭針的數量 ______。

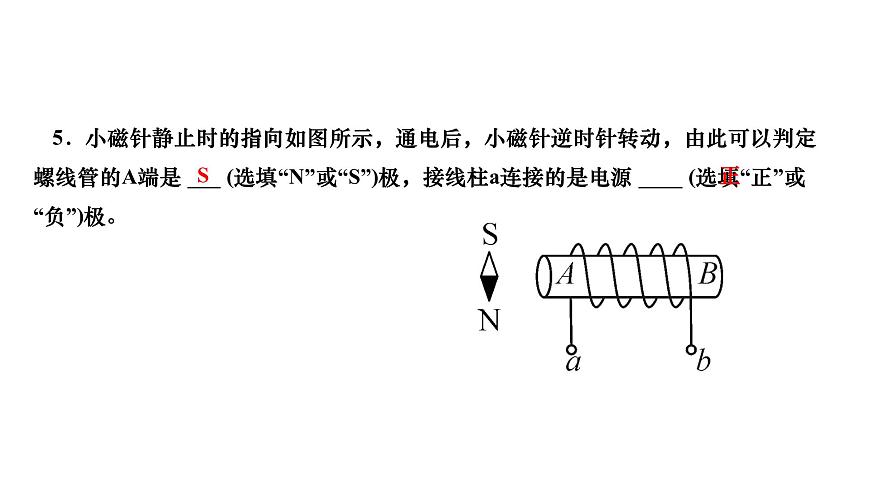

5．小磁針靜止時的指向如圖所示，通電后，小磁針逆時針轉動，由此可以判定螺線管的A端是 ___ (選填“N”或“S”)極，接線柱a連接的是電源 ____ (選填“正”或“負”)極。
6．(益陽中考改)如圖所示，在螺線管的內部、左端、右端和下方各放置著一個可以自由轉動的小磁針a、b、c和d，當開關閉合后，小磁針靜止后的指向正確的是 (　　)A．a(chǎn) B．b C．c D．d
7．如圖所示，把通電螺線管沿東西方向水平懸掛起來，然后給導線通電，會發生的現象是 (　　)　A．通電螺線管仍保持原位置靜止B．通電螺線管轉動，但最后又回到原位置C．通電螺線管轉動，直至A指向北，B指向南D．通電螺線管轉動，直至A指向南，B指向北
8．根據通電螺線管周圍存在磁場(如圖甲所示)的實驗事實，某同學對地磁場產生的原因提出了一個假說：地磁場是由繞地球的環形電流引起的，下圖乙中符合他假說的模型是 (　　)
9．通電螺線管和磁體A磁極附近磁感線分布如圖所示，小磁針處于靜止。則 (　　)A．小磁針的b端為N極B．通電螺線管左端為N極C．電源“＋”極為c端D．電源“＋”極為d端
10．如圖所示，當電源開關接通后，會發現小磁針的北極向 ___ (選填“左”或“右”)偏轉，同時發現可移動的A、B兩螺線管相互 _____ (選填“靠近”或“遠離”)。
11．小雅用名為指南針的手機APP指引方向，如圖甲所示，其上部指向 ____ 方；小雅將這個APP打開后，放在如圖乙所示的通電螺線管的左方，仍呈現如圖甲所示的指向，則電源的下部為 ____ 極。
12．如圖所示，根據磁感線方向，標出電源的“＋”“－”極及小磁針靜止時的N極。
13．(自貢中考)如圖所示，小磁針放在兩通電螺線管之間，靜止時小磁針的N、S極處于如圖所示的狀態，請完成螺線管的繞線，并標出電源的“＋”“－”極。
14．在“探究通電螺線管的外部磁場”的實驗中，小明在螺線管周圍擺放了一些小磁針。
