人教版九年級全冊第2節 電生磁課堂教學ppt課件

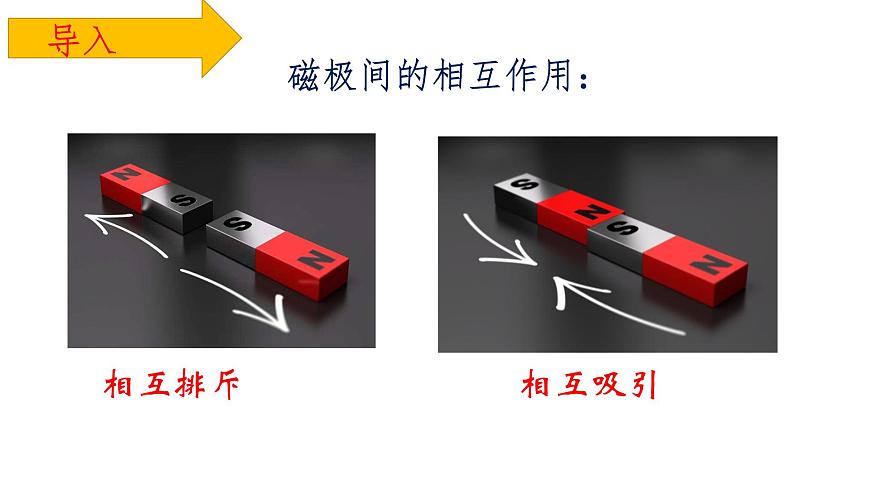

這是一份人教版九年級全冊第2節 電生磁課堂教學ppt課件，共20頁。PPT課件主要包含了磁極間的相互作用，相互排斥，相互吸引，現象與結論，奧斯特的故事，電流的磁效應，完成填空，電學中的牛頓，安培定則，方法總結等內容，歡迎下載使用。

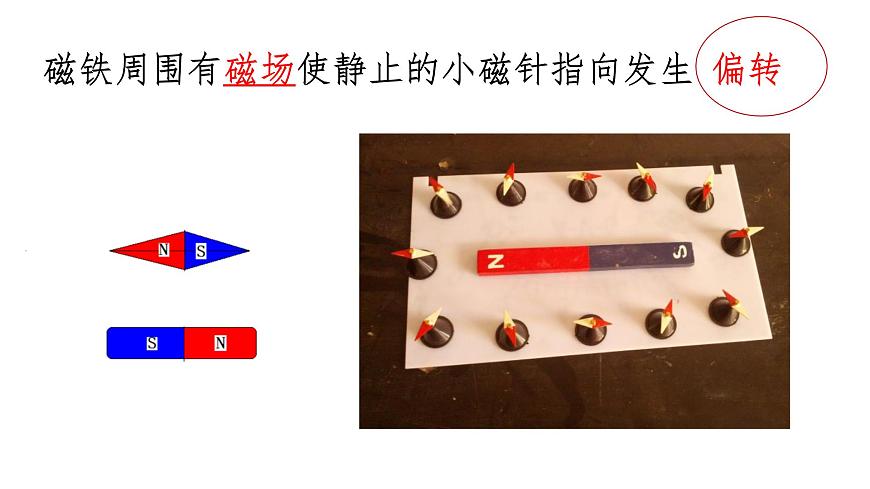

磁鐵周圍有磁場使靜止的小磁針指向發生

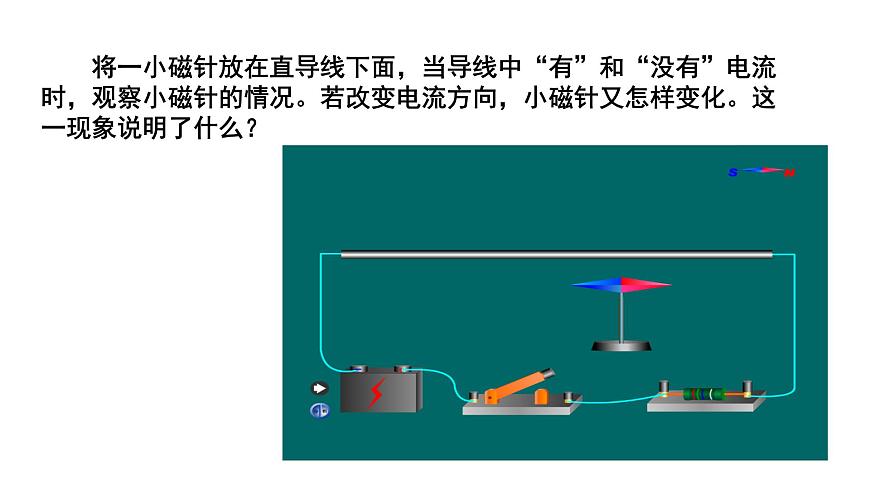

將一小磁針?lè)旁谥睂?dǎo)線下面，當導線中“有”和“沒有”電流時，觀察小磁針的情況。若改變電流方向，小磁針又怎樣變化。這一現象說明了什么？

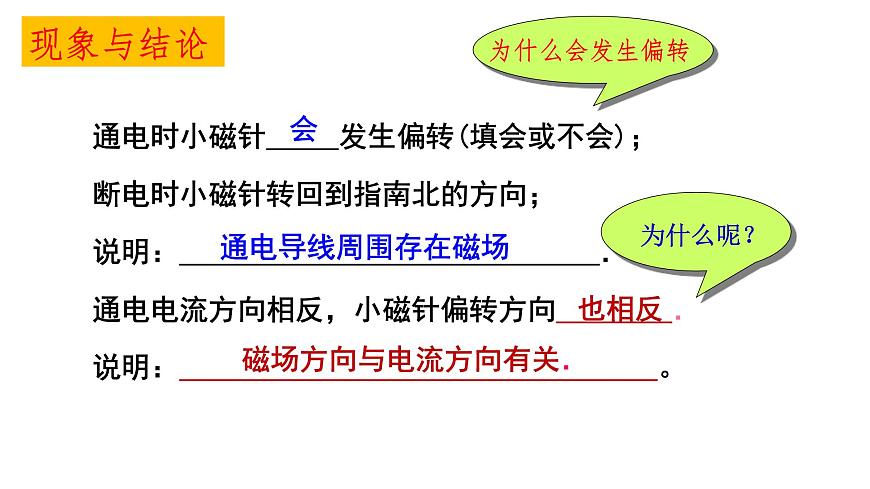

通電時小磁針 發生偏轉(填會或不會)；斷電時小磁針轉回到指南北的方向；說明： ．通電電流方向相反，小磁針偏轉方向 ．說明： 。
磁場方向與電流方向有關．

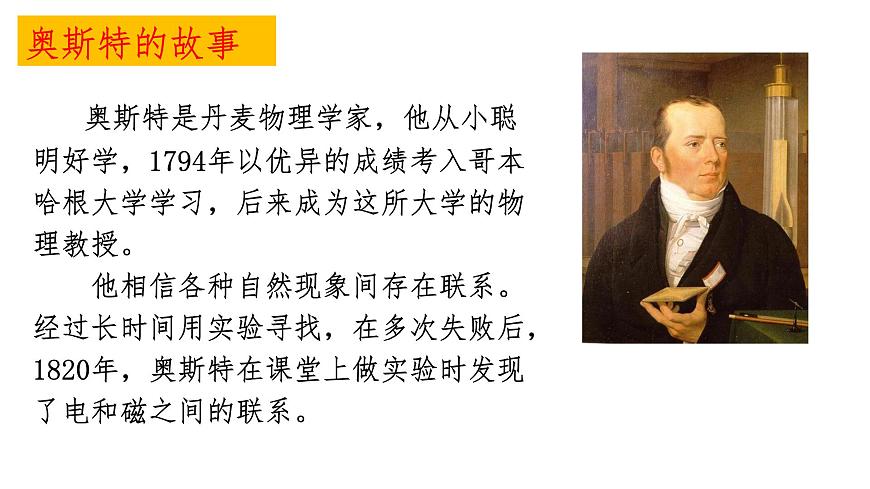

　　奧斯特是丹麥物理學家，他從小聰明好學，1794年以優異的成績考入哥本哈根大學學習，后來成為這所大學的物理教授。 　　他相信各種自然現象間存在聯系。經過長時間用實驗尋找，在多次失敗后，1820年，奧斯特在課堂上做實驗時發現了電和磁之間的聯系。

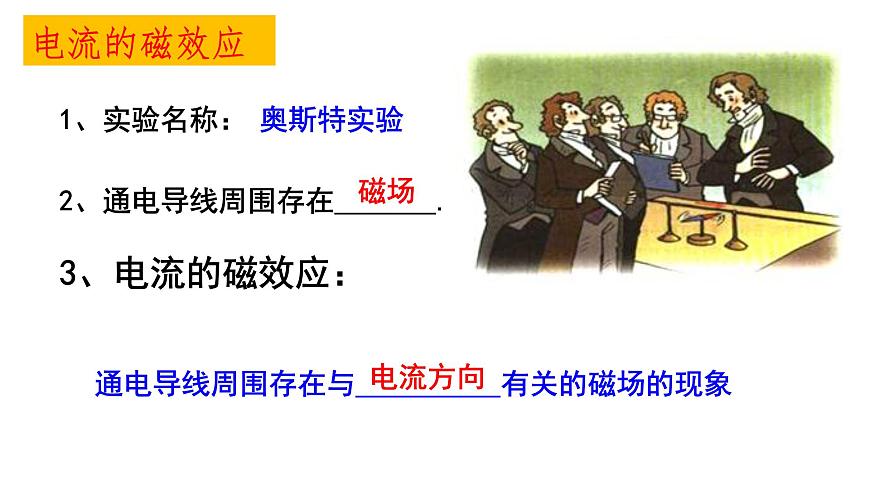

2、通電導線周圍存在 .
通電導線周圍存在與 有關的磁場的現象

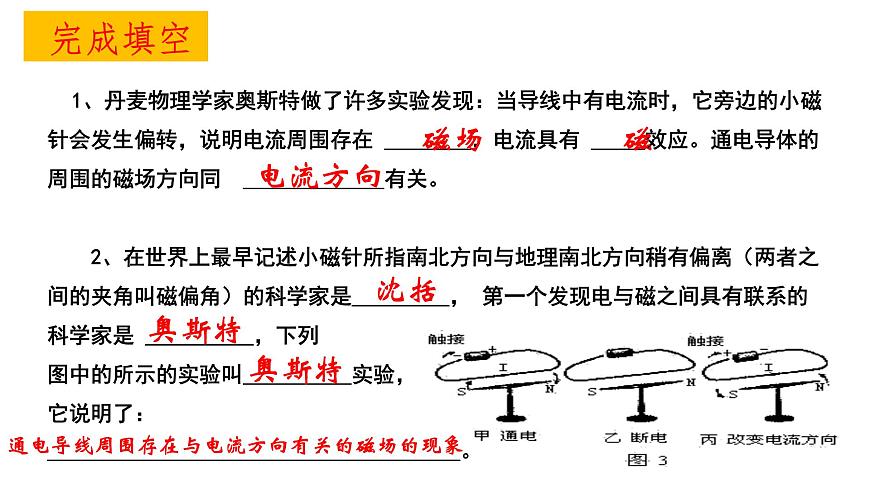

1、丹麥物理學家?jiàn)W斯特做了許多實驗發現：當導線中有電流時，它旁邊的小磁針會發生偏轉，說明電流周圍存在 ，電流具有 效應。通電導體的周圍的磁場方向同 有關。 2、在世界上最早記述小磁針?biāo)改媳狈较蚺c地理南北方向稍有偏離（兩者之間的夾角叫磁偏角）的科學家是 ， 第一個發現電與磁之間具有聯系的科學家是 ，下列圖中的所示的實驗叫 實驗， 它說明了： 。
通電導線周圍存在與電流方向有關的磁場的現象
人教版九年級下冊第二十章第2節
判斷螺線管中的N極和S極
判斷螺線管中的電流方向
畫出通電螺線管上的繞線方法
1、由螺線管中的電流方向，判斷通電螺線管的N、S極
2、已知通電螺線管的N、S極，判定螺線管中電流的方向；
3、根據通電螺線管的N、S極以及電源的正負極，畫出螺線管的繞線方向。
根據安培定則，標出電流方向
方向相同的延長原導線，方向相反的不延長
沿電流方向用曲線將所有的線連接起來
　根據小磁針靜止時指針的指向，判斷出電源的正負極。
