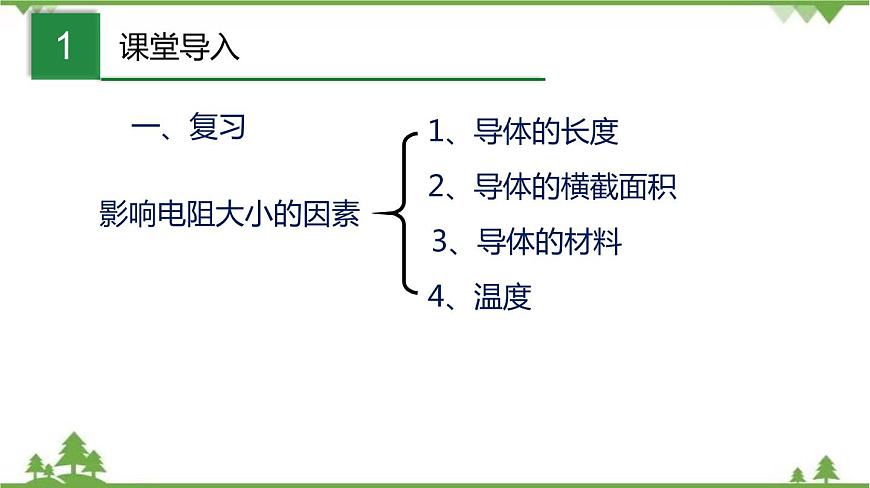

影響電阻大小的因素

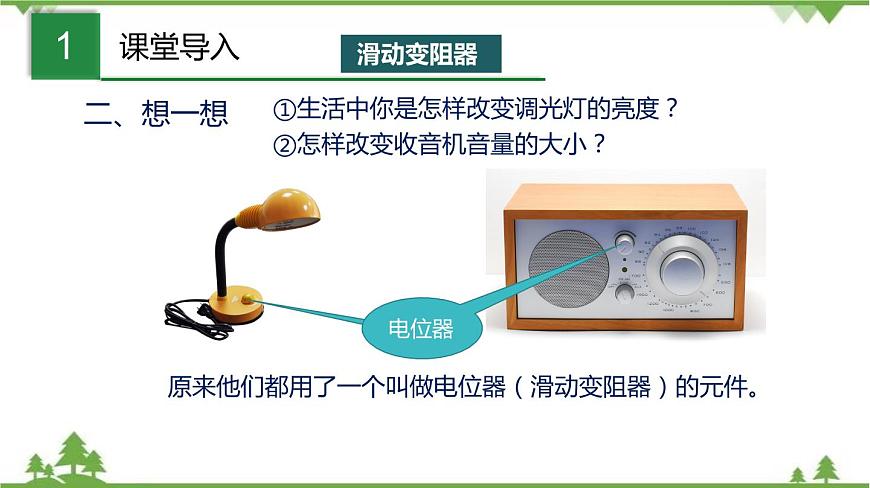

①生活中你是怎樣改變調光燈的亮度？
②怎樣改變收音機音量的大??？
原來他們都用了一個叫做電位器（滑動變阻器）的元件。

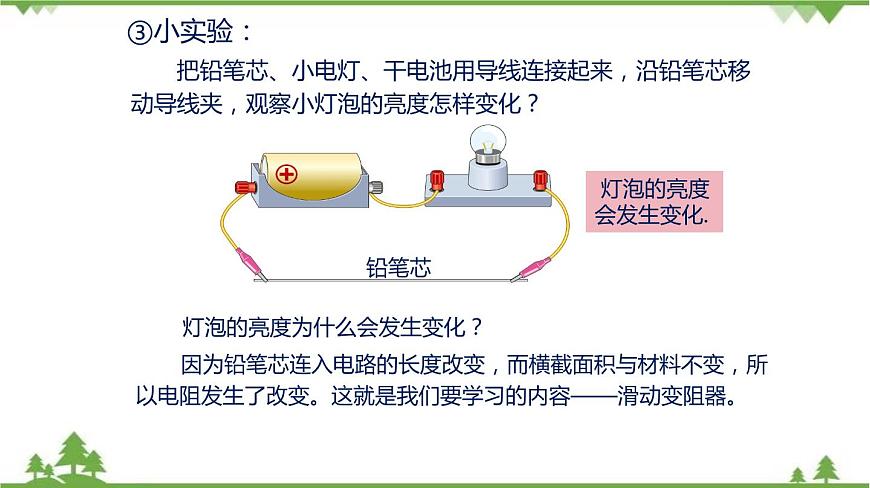

　　把鉛筆芯、小電燈、干電池用導線連接起來，沿鉛筆芯移動導線夾，觀察小燈泡的亮度怎樣變化？
因?yàn)殂U筆芯連入電路的長度改變，而橫截面積與材料不變，所以電阻發生了改變。這就是我們要學習的內容——滑動變阻器。
燈泡的亮度會發生變化.
燈泡的亮度為什么會發生變化？

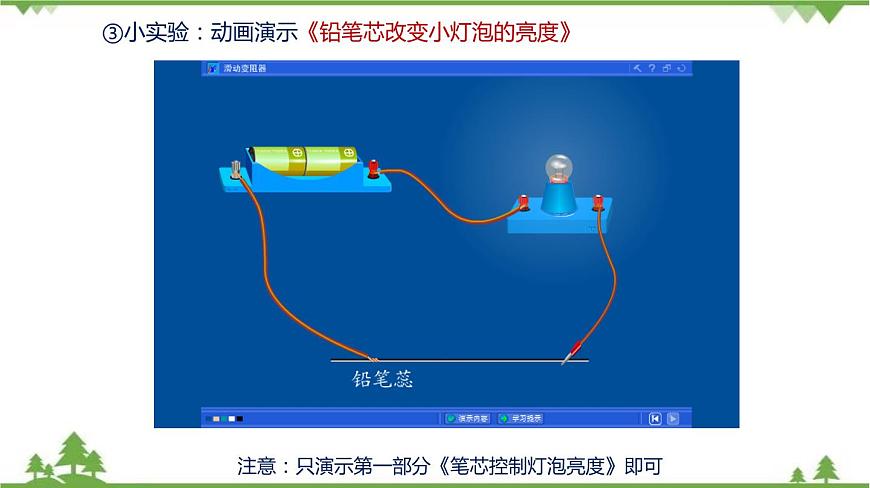

③小實驗：動畫演示《鉛筆芯改變小燈泡的亮度》
注意：只演示第一部分《筆芯控制燈泡亮度》即可

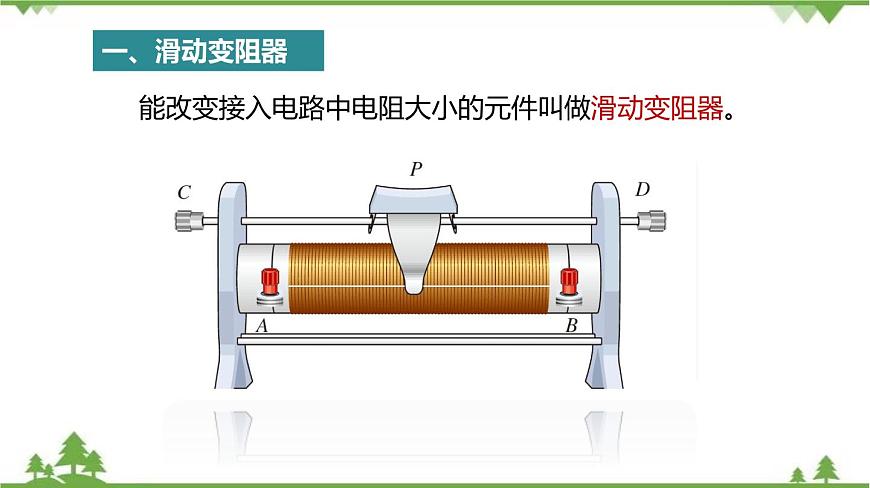

能改變接入電路中電阻大小的元件叫做滑動變阻器。

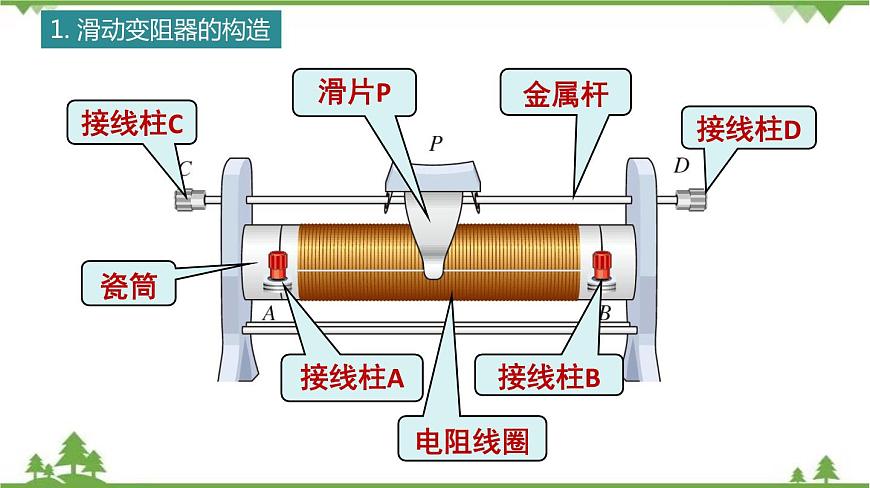

1. 滑動變阻器的構造
靠改變接入電路中電阻線的長度來改變電阻，從而改變電流。

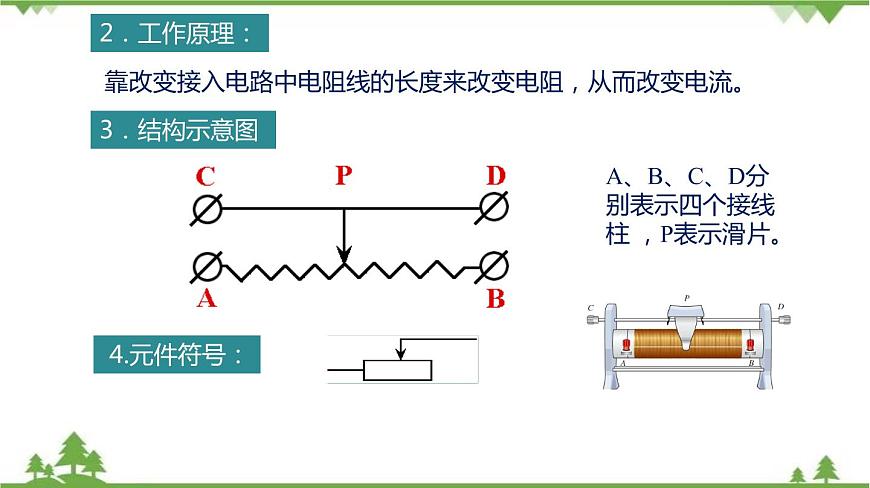

A、B、C、D分別表示四個接線柱 ，P表示滑片。
5. 滑動變阻器銘牌的含義
“2A”表示允許通過的最大的電流是2A
“20Ω”表示變阻器的最大電阻是20歐
例如，一滑動變阻器上標有“20Ω 、2A”的字樣。
6. 滑動變阻器的使用
①把接線柱A、C連入電路
②把接線柱A、D連入電路
用接線柱A、C或接線柱A、D都把電阻線AP部分接入電路，完全等效
③把接線柱B、C連入電路
④把接線柱B、D連入電路
接線柱B、C與接線柱B、D等效
⑤把接線柱C、D連入電路
⑥把接線柱A、B連入電路
接C與D接線柱相當于一條導線
接A與B相當于一個定值電阻
　滑動變阻器的正確使用：　　 使用兩個接線柱，電阻線AB中選一個，金屬棒CD中選一個，即要“一上一下”。
①使用C、D（上邊兩個）接線柱：
滑動變阻器的電阻線沒有接入電路，相當于一條導線，所以起不到改變電阻、改變電流的作用。是一種錯誤用法。
7. 滑動變阻器的使用——用結構示意圖分析
②使用A、B（下邊兩個）接線柱：
相當于接入電路中一個定值電阻，同樣起不到改變電阻、改變電流的作用。
③使用A、Ｃ（一上一下）兩個接線柱：
AP段電阻線接入電路，當滑片P遠離A端滑動時，AP段電阻線變長，電阻變大，電流變小，燈變暗。
④使用A、D（一上一下）兩個接線柱：
⑤使用B、C（一上一下）兩個接線柱：
BP段電阻線接入電路，當滑片P向B端滑動時，BP段電阻線變短，電阻變小，電流變大，燈變亮。
⑥使用B、D（一上一下）兩個接線柱：
③閉合電鍵前應將滑片放到什么位置上？ 位于阻值最大位置（右端），可以使電路中的電流最小，起到保護電路元件的作用。
7. 實驗：用滑動變阻器改變小燈泡的亮度
②小燈泡與變阻器串聯，電壓表與小燈并聯。
動畫演示：滑動變阻器的使用
8. 常見幾種滑動變阻器的類型
9. 生產和生活中變阻器的應用
動畫演示：油量表的原理
課堂小影院《滑動變阻器》
1.滑動變阻器是通過改變接入電路中的________________來改變電阻的器件。 2.如圖示，當把滑動變阻器接入電路后，滑片P向右滑動時，電路電阻變大，此時與電路相連接的接線柱應是（ ） A、C和D B、B和D C、A和C D、B和A
3、下列滑動變阻器的四中接法中正確的有___________.
4、當滑片P向右滑動時，下列接入電路的滑動變阻器的電阻變小的有_______。
5.下圖為觀察滑動變阻器作用的實驗器材，將所有器件連接起來，要求滑動變阻器滑片P向左滑動，電流表示數變大，燈泡變亮。
1、________是形成電流的原因。
2、________表示導體對電流阻礙作用的大小。
想一想：電路中電流的大小可能與哪些因素有關？
1、電路兩端的電壓。2、連接在電路中的導體的電阻。
回憶：通過前面的學習我們知道：
①用一節干電池與兩節干電池給同一小燈泡供電，哪一次小燈亮？
用兩節干電池給同一小燈泡供電，小燈亮。
②猜想一下電流與電阻的關系：
電流與電壓、電阻之間有沒有定量的關系呢？通過實驗探究。
一. 探究導體中的電流與導體兩端電壓之間的關系
電源、定值電阻、電鍵、電流表、電壓表、滑動變阻器、導線等。
電源——提供電壓；定值電阻——為研究對象；電流表——測通過電阻的電流；電壓表——測電阻兩端的電壓；滑動變阻器——改變電阻兩端的電壓。
（1）連接電路時，開關應處于斷開狀態；（2）閉合開關前，使滑動變阻器接入電路阻值最大；（3）試觸選擇合適的量程；
5. 實驗注意事項：
②保持電阻 R=10Ω 不變，調節滑動變阻器使電阻兩端的電壓分別為 1V、2V、3V、4V、5V、6V，讀出此時相應的電流值；
④把定值電阻換為 R=5Ω ，調節滑動變阻器使電阻兩端的電壓分別為為 1V、2V、3V、4V、5V、6V，讀出此時相應的電流值；
⑦ 繪制電壓U-電流I圖象
　?、偻ㄟ^(guò)同一導體的電流I跟導體兩端電壓U之間的關系，在U-I圖線中是一條過原點的傾斜直線。 ②說明電流I與電壓U成正比，即U/I的比值是一個常數，這個比值叫做導體的電阻，即
③A、B兩個不同導體，在電壓相同時，通過A的電流大，表明A的電阻小。
⑤導體的電阻是導體的一種性質，它不隨導體兩端的電壓和通過它的電流的變化而變化。
當導體兩端的電壓為1伏，通過的電流為1安，則導體的電阻為1歐。
　　通過同一導體的電流跟導體兩端電壓之間的關系，在U-I圖線中是一條過原點的傾斜直線。
　　對于某導體來說，通過它的電流跟與它兩端的電壓成正比，這就是歐姆定律。
③注意歐姆定律中電壓U 、電阻R、電流I必須對應的是同一段電路（同一個元件）同一狀態的電壓值、電阻值、電流值。例如：
用于已知電壓和電流求電阻.
用于已知電流和電阻求電壓.
⑤導體中的電流與導體電阻的關系
根據歐姆定律I=U/R可知：在不同導體兩端加上相同的電壓U時，通過導體的電流與導體的電阻成反比。
課堂小影院《探究電流與電壓的關系》
1、一只阻值為100歐的電阻，接在15伏的電源上時，流過的電流為_(kāi)____安；若電源電壓變?yōu)?0伏，電阻的阻值為_(kāi)_____，流過電阻的電流為_(kāi)____安.
I=U/R=15伏/100歐=0.15安
電阻是導體本身所具有的性質，與電壓，電流無關，仍為100歐。
I=U/R=10伏/100歐=0.1安
2.下列說法中正確的是 ( )A.導體兩端的電壓越大，導體的電阻就越大。B.導體中通過的電流越大，導體的電阻就越小C.在電壓一定時，通過導體的電流越小，導體的電阻就越大。D.以上說法均不對。
3、電阻R1和R2的電流隨其兩端電壓變化的I-U圖線如下圖所示，則依圖可以判定（ ）
R1>R2R1
