2024-2025學年九年級(全一冊)物理同步單元講練測第二十章電與磁-講核心(原卷版+解析)

這是一份2024-2025學年九年級(全一冊)物理同步單元講練測第二十章電與磁-講核心(原卷版+解析)，共95頁。

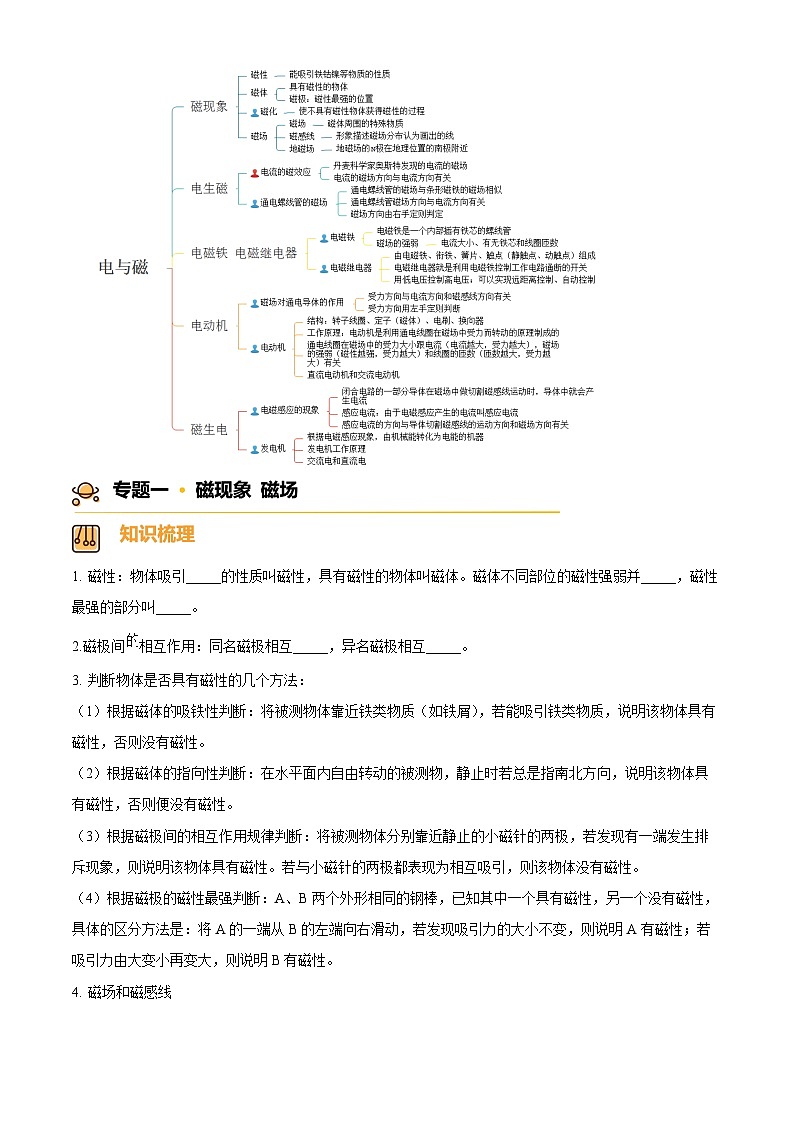

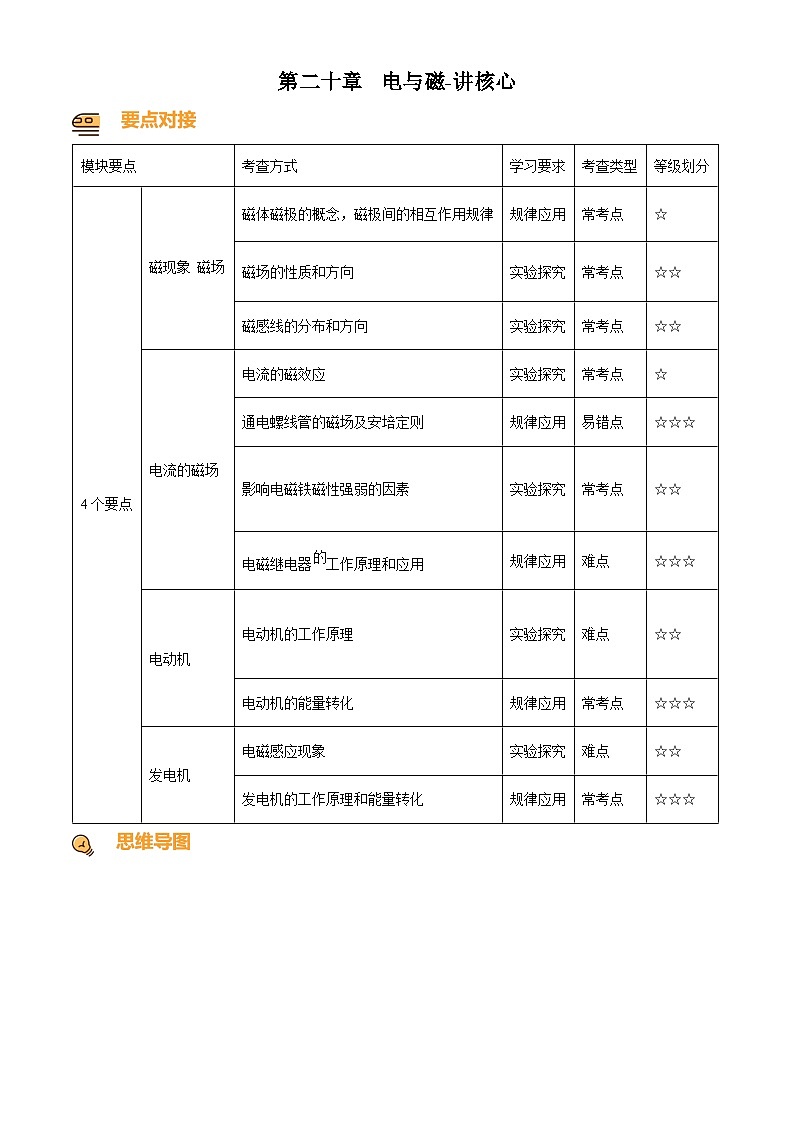

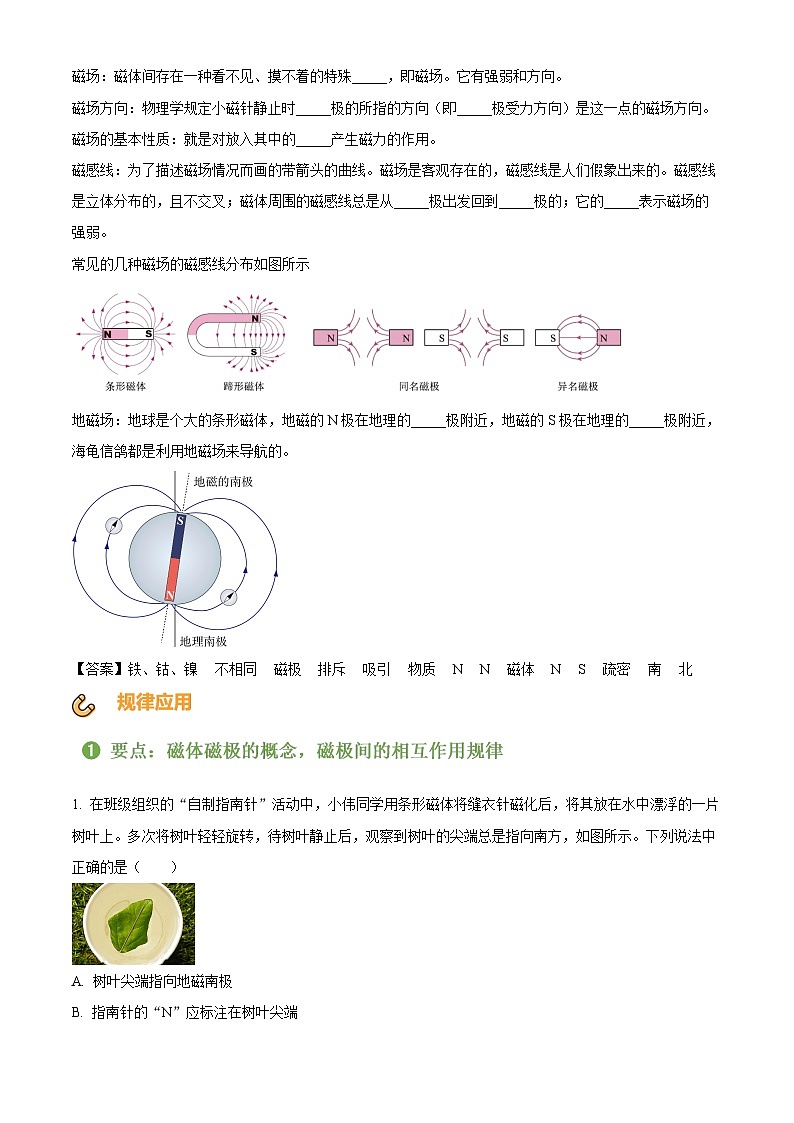

第二十章 電與磁-講核心 1. 磁性：物體吸引_____的性質叫磁性，具有磁性的物體叫磁體。磁體不同部位的磁性強弱并_____，磁性最強的部分叫_____。 2.磁極間相互作用：同名磁極相互_____，異名磁極相互_____。 3. 判斷物體是否具有磁性的幾個方法： （1）根據磁體的吸鐵性判斷：將被測物體靠近鐵類物質（如鐵屑），若能吸引鐵類物質，說明該物體具有磁性，否則沒有磁性。 （2）根據磁體的指向性判斷：在水平面內自由轉動的被測物，靜止時若總是指南北方向，說明該物體具有磁性，否則便沒有磁性。 （3）根據磁極間的相互作用規律判斷：將被測物體分別靠近靜止的小磁針的兩極，若發現有一端發生排斥現象，則說明該物體具有磁性。若與小磁針的兩極都表現為相互吸引，則該物體沒有磁性。 （4）根據磁極的磁性最強判斷：A、B兩個外形相同的鋼棒，已知其中一個具有磁性，另一個沒有磁性，具體的區分方法是：將A的一端從B的左端向右滑動，若發現吸引力的大小不變，則說明A有磁性；若吸引力由大變小再變大，則說明B有磁性。 4. 磁場和磁感線 磁場：磁體間存在一種看不見、摸不著的特殊_____，即磁場。它有強弱和方向。 磁場方向：物理學規定小磁針靜止時_____極的所指的方向（即_____極受力方向）是這一點的磁場方向。 磁場的基本性質：就是對放入其中的_____產生磁力的作用。 磁感線：為了描述磁場情況而畫的帶箭頭的曲線。磁場是客觀存在的，磁感線是人們假象出來的。磁感線是立體分布的，且不交叉；磁體周圍的磁感線總是從_____極出發回到_____極的；它的_____表示磁場的強弱。 常見的幾種磁場的磁感線分布如圖所示 地磁場：地球是個大的條形磁體，地磁的N極在地理的_____極附近，地磁的S極在地理的_____極附近，海龜信鴿都是利用地磁場來導航的。 【答案】鐵、鈷、鎳 不相同 磁極 排斥 吸引 物質 N N 磁體 N S 疏密 南 北 1. 在班級組織的“自制指南針”活動中，小偉同學用條形磁體將縫衣針磁化后，將其放在水中漂浮的一片樹葉上。多次將樹葉輕輕旋轉，待樹葉靜止后，觀察到樹葉的尖端總是指向南方，如圖所示。下列說法中正確的是（　?。? A. 樹葉尖端指向地磁南極 B. 指南針的“N”應標注在樹葉尖端 C. 樹葉周圍存在磁場和磁感線 D. 若用磁體的N極靠近樹葉尖端，會相互吸引 2. 為辨別鋼棒是否有磁性，小明設計了以下方案進行探究。 （1）如圖甲所示，小磁針與鋼棒M端相互吸引，則鋼棒的情況可能是______； A．原來就具有磁性，M端為N極 B．原來就具有磁性，M端為S極 C．原來沒有磁性，被小磁針磁化后，M端成了N極 D．原來沒有磁性，被小磁針磁化后，M端成了S極 （2）如圖乙所示，掛在彈簧測力計下的磁鐵，下端為N極。水平向左移動鋼棒的過程中，測力計示數持續變大，小明由此判斷，鋼棒原來一定具有磁性，且M端是_______極（選填“N”或“S”）。本實驗若把磁鐵換成軟鐵塊，情況又會怎樣？______。 3. 1879年10月，經過對1600多種材料進行幾千次試驗后，愛迪生制成了第一個可供實用的碳絲燈泡（燈絲由竹絲炭化后制成）。 （1）如圖甲所示，當磁體的磁極靠近正常工作的碳絲燈泡時，燈絲上端被磁體吸引，這是因?yàn)橥姾蟮臒艚z在磁場里受到了______的作用。 （2）要從圖甲現象變?yōu)閳D乙中燈絲上端被排斥的現象，采用的辦法有______。 4. 磁性玩具隨處可見，如圖是使用不同顏色的磁力片組成的城堡。下列說法正確的是（　?。? A. 磁力片周圍存在磁場，也存在磁感線 B. 磁力片周圍磁場強弱的分布是均勻的 C. 磁力片相互組合利用了同名磁極相互吸引 D. 每一塊磁力片上都有兩個磁極 5. 《論衡》中記載：“司南之杓，投之于地，其柢指南?！彼灸霞粗改厢槪拌堋奔次毡?，是磁體S極，靜止時指向地磁場的______（選填“南”或“北”）極。 6. 如圖甲所示是我國早期的指南針——司南，小明想用圖乙的天然磁石仿制司南。根據圖乙所示，該磁石的D端為________極；將該磁石的D端磨成勺柄，制成司南，放在水平光滑的“地盤”上，司南靜止時，勺柄指向地球的________。 7. 中國宋代科學家沈括在《夢溪筆談》中最早記載了地磁偏角：“以磁石磨針鋒，則能指南，然常微偏東，不全南也。”進一步研究表明，地球周圍地磁場的磁感線分布示意如圖所示。地磁場的磁感線___________（選填“是”或“不是”）真實存在的，地磁場的N極在地理的_______（選填“南”或“北”）極附近。 8. 下圖能正確表示條形磁鐵磁場的磁感線的是（　?。?A. B. C. D. 9. 下列優美的曲線中，用磁感線描述磁體外部磁場正確的是（　?。?A. B. C. D. 10. 如圖所示，是條形磁體的磁場分布圖，a、b是磁場中的兩個點，關于該磁場，下列說法正確的是（　?。? A. 磁感線是為了研究方便而引入的假想曲線 B. 該條形磁體的右端為S極，左端為N極 C. 將一小磁針置于b點，其靜止時N極指向右側 D. 由于a點沒有磁感線經過，所以a處的磁場比b處弱 11. 如圖所示，在一根條形磁鐵上面放一塊玻璃板，在玻璃板上撒一層鐵屑，輕輕敲打玻璃板，鐵屑被條形磁鐵______，相當于一個個小磁針有規則地排列起來，顯示出條形磁鐵周圍磁場的分布情況。請你寫出用一個標有N、S極的小磁針，標記出條形磁鐵上方A點處的磁場方向的方法：______。 12. 磁體旁的小磁針靜止時所指的方向如圖所示，請?jiān)诶ㄌ?hào)中標出磁體的磁極，并標出圖中磁感線的方向。 13. 圖中的兩個圖分別畫出了兩個磁極間的磁感線。請?jiān)趫D中標出磁極的名稱，并畫出位于圖中A點和B點的小磁針靜止時北極所指的方向。 14. 根據小磁針的指向，把下面各圖中磁體的N、S極標注出來。 1.奧斯特實驗 （1）現象：閉合開關小磁針偏轉，斷開開關小磁針回到原位，改變電流方向磁針反向偏轉。 （2）結論：該實驗說明通電導體的周圍有______，磁場的方向與______的方向有關。 （3）實驗注意：要將導線平行的放在靜止小磁針的上方。 2.通電螺線管的磁場 （1）磁場特點：外部磁場方向與與______磁鐵的磁場相似，磁感線從N極出來，進入S極；在螺線管的內部，磁感線由______極指向______極。 （2）安培定則：螺線管的極性用______判定 內容：用右手握住螺線管，讓四指彎向螺線管中電流的方向，則大拇指所指的那端就螺線管的______極。 判斷方法：先標出螺線管中的電流方向;用右手握住螺線管，讓四指彎向螺線管中的電流方向，大拇指所指的那端就是螺線管的北極。 3.電磁鐵 電磁繼電器 插有鐵芯的通電螺線管就是電磁鐵。軟鐵芯在通電螺線管中被磁化，也產生磁場，電磁鐵周圍的磁場既有電流產生的磁場，又有磁鐵產生的磁場。 電磁繼電器：（1）電磁繼電器的工作原理：通過控制電磁鐵的電流，來達到控制工作電路的目的。因此，一般的繼電器電路由（低壓）控制電路和（高壓）工作電路兩部分組成。 電磁繼電器的工作電路和控制電路的組成和特點如圖所示： 【答案】磁場 電流 條形 S N 安培定則 北 15. 科學需要實驗探究。如圖，在靜止指向南北方向的小磁針上方平行地放一根直導線。閉合開關，原來靜止的小磁針發生轉動，原來靜止的直導線仍然未動。下列分析正確的是（　　） A. 小磁針發生轉動，說明通電直導線周圍存在磁場 B. 小磁針發生轉動，說明通電直導線周圍存在磁感線 C. 直導線仍然未動，此時偏轉的小磁針對直導線沒有力的作用 D. 改變電池正負極，原來靜止的小磁針發生轉動方向不變 16. 實驗發現，當兩條平行放置的直導線a、b中通以相同方向的電流時，兩根導線相互吸引，如圖所示。使導線b受力的施力物體是______。如果只改變導線a中的電流方向，兩根導線間______（選填“有”或“沒有”）作用力，你判斷的依據是________。 17. 某同學利用圖所示裝置進行了一系列實驗，閉合開關前、小磁針的指向如圖甲所示；閉合開關后、小磁針的轉情況如圖乙中箭頭所示；只改變電流方向，再次進行實驗、閉合開關后、小磁針的偏轉如圖丙中箭頭所示。 （1）由甲、乙兩圖所示實驗可得電流可以產生__________； （2）由乙、丙兩圖所示實驗可得電流產生的磁場的方向與電流的__________有關。 18. 華華利用開關、電池、小磁針、滑動變阻器等器材做了如圖所示的實驗。 （1）由圖甲與乙可知通電導體周圍存在 ___________，生活中利用這個原理來工作的是 ___________（選填“電磁鐵”或“發電機”）。 （2）如圖乙與丙所示，小磁針偏轉方向發生改變，說明電流磁場的方向和 ___________有關。 （3）該實驗現象最早是由丹麥的物理學家 ___________發現的。 19. 如圖所示，小磁針靜止在螺線管附近，閉合開關后，下列判斷正確的是（　?。? A. 通電螺線管的左端為N極 B. 通電螺線管外A點磁場的方向向左 C. 小磁針順時針轉動 D. 小磁針N極指向左 20. 閉合下圖所示電路的開關，小磁針靜止時指向如圖，則（　?。? A. 通電螺線管的左端為N極 B. 電源的左端為正極 C. 電流表的左端為“+”接線柱 D. R的滑片不能置于最右端 21. 如圖所示，電源、滑動變阻器與螺線管相連，在螺線管的右端放置一個小磁針，閉合開關，小磁針靜止時N極水平向右，則（ ） A. 通電螺線管左端為N極 B. 電源右端為正極 C. 滑動變阻器的滑片P向左移動，通電螺線管的磁性減弱 D. 滑動變阻器的滑片P向右移動，通過螺線管的電流減小 22. 如圖所示，條形磁鐵放在水平桌面上，左端的S極正對著電磁鐵，當電磁鐵中的電流不斷增大時，條形磁鐵向左加速運動。則下列說法中正確的是（　?。? A. 電磁鐵上導線的電流方向?yàn)閺腷到a B. 電磁鐵上導線的電流方向?yàn)閺腶到b C. 條形磁鐵在運動過程中受到的摩擦力變小 D. 條形磁鐵在運動過程中受到的摩擦力不變 23. 某實驗小組探究“通電螺線管外部磁場的特點”。 （1）將螺線管安裝在一塊有機玻璃板上，連入電路中。在板面上均勻地灑滿鐵屑，閉合開關并輕敲玻璃板面，觀察到鐵屑分布情況如圖甲所示。鐵屑的分布情況與___________磁體周圍鐵屑的分布情況相似，鐵屑的作用是顯示___________； （2）把小磁針放在通電螺線管四周不同的位置，小磁針靜止時N極所指方向如圖乙所示，則通電螺線管的右端為___________極。對調電源正負極，閉合開關，小磁針靜止時N極所指方向如圖丙所示，說明通電螺線管的極性與___________的方向有關。 24. 在做“探究通電螺線管外部的磁場分布”實驗中： （1）在嵌入螺線管的玻璃板上均勻撤滿細鐵屑，閉合開關后 ___________（填寫操作方法）玻璃板，細鐵屑的排列如圖甲所示，在實驗中 ___________（填“可以”或“不可以”）用銅屑代替鐵屑顯示磁場分布； （2）閉合開關后，看到螺線管周圍的小磁針發生偏轉，如圖乙所示，說明此觀察時通電螺線管周圍存在___________；把小磁針放到螺線管四周不同位置，螺線管通電后記錄小磁針 ___________極的方向，這個方向就是該點的磁場方向； （3）若將電源的正負極對調，閉合開關，鐵屑的分布情況 ___________（填“會”或“不會”）改變，對于通電螺線管的極性跟電流方向之間的關系，我們可以用 ___________來表述。 25. 如圖所示為閉合開關后小磁針靜止時的情形，請?jiān)趫D中兩條磁感線上用箭頭標出方向，并用“+”標出電源的正極。 26. 請根據通電螺線管周圍磁感線方向，判斷并標出①通電螺線管的N極、②小磁針的N極、③電源的“+、﹣”極。 27. 給螺線管通電后，能自由轉動的小磁針靜止時的指向如圖所示。在圖中標出電源的+，﹣”極，并標出螺線管外磁感線的方向。 28. 如圖所示，根據圖中信息，標出磁感線的箭頭、通電螺線管的N極和電源的正極。 29. 苗苗家有一款磁懸浮地球儀如圖所示，閉合開關，地球儀懸浮空中。經過研究，苗苗發現地球儀底部有一塊磁鐵，底座內部有電磁鐵。他畫出了圖所示的電路原理圖。下列判斷正確的是（　　） A. 閉合開關后，向左移動P能增大地球儀的懸浮高度 B. 地球儀的A端應為N極 C. 底座通電后能產生磁場利用了電流的磁效應 D. 地球儀能夠懸浮是利用了異名磁極相互吸引的原理 30. 小紅用一根導線和一枚鐵釘制作了如圖所示的電磁鐵。她給線圈通電后，釘尖處可以吸引曲別針。關于此實驗，下列說法正確的是（　?。? A. 給線圈通電后，釘尖一端為電磁鐵的N極 B. 改變線圈中的電流方向，則釘尖處不能吸引曲別針 C. 若減少線圈的匝數，則釘尖處吸引曲別針的數量一定減少 D. 若線圈匝數不變，增大電流，釘尖處吸引曲別針的數量會增加 31. 如圖所示，兩電磁鐵的鐵芯和線圈匝數相同，將它們接入電路中，要求兩電磁鐵相互吸引且磁性強弱相同，下列連接方式中正確的是（　?。? A. a接P，b接c、d接Q B. b接P，a接c、d接Q C. a同時與c、P相連接，b同時與d、Q相連接 D. a同時與d、P相連接，b同時與c、Q相連接 32. 如圖所示，電磁鐵的右下方有一鐵塊，在彈簧測力計作用下向左做勻速直線運動，在鐵塊從電磁鐵的右下方運動到正下方的過程中，滑片P同時逐漸向a端滑動，下列判斷正確的是（　?。? A. 電磁鐵的磁性逐漸增強 B. 滑動變阻器阻值變小 C. 鐵塊對地面的壓強逐漸變大 D. 彈簧測力計的示數逐漸變大 33. 如圖所示電路，當開關閉合，變阻器的滑片向右移動時，彈簧的長度會___________；保持滑片位置不變，把電源的正、負極對調，彈簧的長度會___________（以上兩空均選填“變長”、“不變”或“變短”），且鐵芯對地面的壓強會___________（選填“增大”、“減小”或“不變”）。 34. 如圖所示，GMR是巨磁電阻，它的阻值隨電磁鐵磁性的增強而減小。開關閉合，電磁鐵左端為________（選填“N”或“S”）極，再閉合，滑片向右移動，電磁鐵的磁性________（選填“增強”或“減弱”），指示燈變________（選填“亮”或“暗”）。 35. 如圖所示，是某同學探究“電磁鐵磁性強弱跟電流大小關系”的電路圖。 （1）電磁鐵磁性的強弱是通過觀察______來確定的。 （2）閉合開關后，當滑動變阻器滑片P向______（選填“a”或“b”）端移動時，電磁鐵磁性增強；由實驗可得到的結論是：當線圈匝數不變時，通過線圈的電流______，電磁鐵磁性越強。 （3）在圖中，電磁鐵的上端是______極（選填“N”或“S”）。 36. 在探究“影響電磁鐵磁性強弱的因素”實驗中，小明制成簡易電磁鐵甲、乙，并設計了如圖所示的電路。 （1）實驗中通過觀察 _____來判斷電磁鐵磁性的強弱，這種研究方法叫 _____； （2）當滑動變阻器滑片向左移動時，電磁鐵甲、乙吸引大頭針的個數 _____（填“增加”或“減少”），說明電流越 _____，電磁鐵磁性越強； （3）根據圖示的情境可知，_____（填“甲”或“乙”）的磁性強，說明電流一定時，_____，電磁鐵磁性越強； （4）根據右手螺旋定則，可判斷出乙鐵釘?shù)纳隙耸请姶盆F的 _____極。 37. 如圖所示，R0是一個光敏電阻，光敏電阻的阻值隨光照強度的增加而減小，R是電阻箱（已調至合適阻值），它們和繼電器組成自動控制電路來控制路燈，白天路燈熄滅，夜晚路燈亮起。下列說法正確的是（　　） A. 電路工作時，電磁鐵上端為N極 B. 給路燈供電的電源應接在b、c兩端 C. 控制電路電源電壓減小后，傍晚時路燈比原來早一些亮 D. 路燈發光時把電能全部轉化為光能 38. “交通電子警察自動抓拍系統”原理如圖所示，當車輛違規闖紅燈時，就會自動接通攝像系統電路，“電子警察”就會自動抓拍違規車輛。下列說法正確的是（　?。? A. “交通電子警察自動抓拍系統”中的光控開關和壓力開關是并聯在電路中的 B. 只要光控開關接收到紅光，攝像系統就會自動拍攝 C. 只有光控開關和壓力開關都閉合時，攝像系統才會自動拍攝 D. 車輛只要經過埋有壓力開關的路口，攝像系統就會自動拍攝 39. 小明為抽屜設計了一個簡易防盜報警器，并將它安裝在抽屜內。報警器原理圖如圖，光敏電阻的阻值隨光照射強度的增大而變小。下列說法正確的是（　?。? A. 控制電路為工作電路提供電源 B. 拉開抽屜時，R0兩端電壓變大 C. 合上抽屜時，電磁鐵磁性增強 D. 增大電阻R0，電鈴更容易響起 40. 如圖所示是直流電鈴原理圖，關于電鈴工作時的說法不正確的是（　　） A. 電流通過電磁鐵時，電磁鐵有磁性且A端為N極 B. 電磁鐵吸引銜鐵，彈性片發生彈性形變 C. 小錘打擊鈴?fù)霑r(shí)，電磁鐵仍具有磁性 D. 小錘打擊鈴?fù)氚l(fā)出聲音，是由于鈴?fù)氚l(fā)生了振動 41. 如圖所示是某科技小組設計的一種溫度自動控制報警裝置電路圖，以下說法中正確的是（　　） A. 把水銀溫度計換成煤油溫度計同樣可以工作 B. 自動報警器的觸點類似一種開關 C. 自動報警器中的電磁鐵運用了電磁感應現象 D. 溫度達到90℃，紅燈亮，電鈴響 42. 如圖為一款“智能照明燈”的電路，其控制電路中，電源電壓恒定，R1為可變電阻，R2為光敏電阻，其阻值隨光強度而變化。要求：燈L天黑時自動發光，天亮?xí)r自動熄滅，則R2的阻值應隨光照強度的增大而___________（選填“增大”或“減小”），若黃昏時燈L就亮了，不利于節能，應該將R1調___________（選填“大”或“小”）；若控制電路中的電源時間用久了，電源電壓降低，那么會出現的情況是燈泡的工作時間會___________（選填“變長”或“變短”）。 43. 上海的磁懸浮列車示意圖如圖甲所示，軌道線圈上端是S極，要使列車懸浮起來，車身線圈上端是 _____ 極， 列車是靠電磁鐵 _____ （填“同名”或“異名”） 磁極間的相互作用而懸浮起來。圖乙是一種磁懸浮列車的設計原理圖，A是磁性穩定的電磁鐵，安裝在鐵軌上，B是安裝在車身上（緊靠鐵軌上方）的電阻非常小的螺線管。B中電流方向如圖乙所示，螺線管B與電磁鐵A之間相互 _____ （填“排斥”或“吸引”），從而使列車懸浮在鐵軌上方。 　　 44. 現在很多大型商場都安裝行如圖甲所示的“聰明的電梯”，載人和不載人時電梯運行的速度會發生變化，這種電梯的簡易控制電路如圖乙所示，圖中壓力傳感器R的阻值會隨壓力的增大而減小。 （1）電磁鐵的上端為______極； （2）簡述該裝置的工作過程。______ 1. 通電導體在磁場中受到磁力的作用，磁力的方向與______方向、______方向有關。 2.應用：電動機。其能量的轉化為：______能轉化為______能。 2. 直流電動機為什么需裝換向器？ 當線圈轉到如圖所示位置時，ab邊和cd邊受的磁場力恰好在同一條直線上，而且大小相等，方向相反，線圈在這個位置上受到相互平衡的兩個磁場力的作用，所以不能連續轉動下去。如何才能使線圈連續轉動下去呢？我們?cè)O(shè)想線圈由于慣性而通過平衡位置，恰在這時使線圈與電源線的兩個接頭互換，則線圈中的電流方向改變，它所受的磁場力的方向變成與原來的方向相反，從而可使線圈沿著原來旋轉方向繼續轉動。因此，要使線圈連續轉動，應該在它由于慣性剛轉過平衡位置時，立刻改變線圈中的電流方向。能夠完成這一任務的裝置叫做換向器。其實質是兩個彼此絕緣銅半環。 【答案】磁場 電流 電 機械 45. 如圖，在老師的指導下，小明成功制作了一個簡易電動機，通電后，電動機轉了起來。若要改變電動機的轉動方向，可以讓小明（　?。? A. 改變通電電流的大小 B. 將電源的正負極對調 C. 換用磁性更強的磁鐵 D. 增加電動機的線圈匝數 46. 電流表的線圈有電流通過時，線圈會帶動指針一起偏轉，線圈中電流越大，指針偏轉角度就越大。下列正確的是（　?。? A. 該電流表是利用電磁感應原理工作的 B. 線圈中電流越大，受磁場力就越大 C. 線圈中有電流通過時，把機械能轉化為電能 D. 改變線圈中電流方向，指針的偏轉方向不會改變 47. 如圖所示是揚聲器（喇叭）的結構圖。當揚聲器的線圈中通入攜帶聲音信息的時刻變化的電流時，線圈會在永久磁體的作用下帶動錐形紙盆振動發聲。下列說法中正確的是（　　） A. 揚聲器工作時是將機械能轉化為電能 B. 揚聲器工作時線圈中不會有電流 C. 揚聲器中的永久磁體不會對線圈有作用力 D. 揚聲器的工作原理是通電線圈在磁場中受力運動 48. 如圖1，?表示導線中的電流方向垂直于紙面向里，F(xiàn)是磁場對通電導線的作用力。用Fab、Fcd、Fa'b'、Fc'd'分別表示圖2、3中閉合開關時磁場對導體ab、cd、a'b'、c'd'的作用力，則（　?。? A. Fab豎直向上，F(xiàn)cd豎直向下 B. Fab豎直向下，F(xiàn)cd豎直向上 C. Fa'b'豎直向上，F(xiàn)c'd'豎直向下 D. Fa'b'豎直向下，F(xiàn)c'd'豎直向下 49. 如圖是直流電動機的工作原理圖，銅半環“AC、BD”叫做______，其作用是當線圈因慣性轉過平衡位置時，立即改變______，從而改變線圈的受力方向，使線圈在磁場中連續轉動。 50. 如圖所示，閉合開關，靜止的導體棒ab在軌道上向右運動，說明_______對通電導體有力的作用，若只將電源的正、負極對調，則導體棒ab將向_____運動（選填“左”或“右”）；若只將蹄形磁鐵的N、S極對調，則導體棒ab將向_____運動（選填“左”或“右”）。 51. 某興趣小組用一節干電池的負極吸引著一塊強磁體，將一段銅絲做成“M”型，將銅絲小心地放置在電池上，使得銅絲與電池正極以及強磁體接觸，銅絲就開始旋轉起來，這里應用的原理是___________。 52. 如圖，多次實驗發現，把磁鐵靠近正發光的白熾燈時，燈絲會發生抖動，這是因?yàn)橥妼?dǎo)體在磁場中會受到___________的作用，___________（選填“電動機”或“發電機”）是利用這個原理制成的。 53. 如圖所示的是演示電動機工作原理的實驗裝置圖，閉合開關后，導體棒ab向左滑動，現同時更換電源的正負接線柱和磁體的南北極，重新實驗，則閉合開關后導體棒ab將向______（選填“左”或“右”）滑動。  54. 在探究“磁場對通電導體的作用”的實驗中，小明設計了如圖所示的電路，導體棒ab用絕緣細線懸掛在蹄形磁鐵的兩極之間。 （1）磁體周圍和通電導線周圍都存在一種特殊物質是 _____（選填“磁場”或“磁感線”）； （2）閉合開關前，導體棒ab靜止，閉合開關后，導體棒ab向右運動，說明磁場對 _____有力的作用； （3）斷開開關，將圖中磁鐵的N、S極對調，再閉合開關，會發現導體a、b的運動方向與對調前的運動方向 _____，說明通電導體在磁場中的受力方向與 _____有關； （4）斷開開關，將圖中電源的正、負極對調，再閉合開關，會發現導體a、b的運動方向與對調前的運動方向 _____，說明通電導體在磁場中的受力方向與 _____有關； （5）如果同時改變磁場方向和電流方向，_____（填“能”或“不能”）確定受力方向與磁場方向或電流方向是否有關。 55. 研究電動機的工作過程． （1）電動機的工作原理是磁場對______有力的作用．甲圖中，線圈左右兩邊框ab、cd的受力方向相反，其原因是______． （2）乙圖中的線圈所在的位置______（填“是”或“不是”）平衡位置，圖中C、D組成的裝置叫______，它的作用是在線圈______（填“剛轉到”“即將轉到”或“剛轉過”）平衡位置時，自動改變線圈中的電流方向，從而使線圈持續轉動電動機工作時是把電能轉化為______． 56. 關于電動機，下列說法錯誤的是（ ） A. 電動機是利用通電導體在磁場中受力運動的原理制成的 B. 電動機工作時將電能轉化為機械能 C. 電動機就是根據電流磁效應制成的 D. 電動機工作時，電流做功要消耗電能 57. 如圖所示，把一個在家庭電路中正在發光的燈泡放到蹄形磁體中間，發現燈絲晃動.關于這種現象.下列說法中正確的是（ ） A. 燈絲晃動是因?yàn)闊艚z是鎢制成的，能夠被磁體吸引 B. 該現象中，內能轉化為機械能 C. 燈絲晃動是因?yàn)榇艌鰧?duì)通電導體有力的作用 D. 利用該現象原理可以制成發電機 58. 電動自行車、電動摩托車、電動汽車、電動公交車等已廣泛應用于現代生活中，它們都是利用電動機來工作的，電動機工作過程中能量轉化情況主要是（　?。?A. 電能轉化成熱能 B. 電能轉化成機械能 C. 機械能轉化成電能 D. 太陽能轉化成機械能 59. 如圖為直流電動機的工作原理圖，分析正確的是 A. 改變磁場方向可以改變線圈轉動的方向 B. 電動機通電后不轉，一定是電路斷路 C. 電動機工作過程中，消耗的電能全部轉化為機械能 D. 線圈連續轉動是靠電磁繼電器來實現的 60. 如圖所示是一種動圈式耳機的內部結構示意圖。當音圈中有大小和方向反復變化的電流通過時，音圈帶動音膜______（選填“向左”“向右”或“左右往復”）運動。音圈之所以運動，是由于______對通電線圈有力的作用，此過程中，______轉化為機械能。 61. 圖甲為一臺簡易電動機，它由一節舊電池、小塊銣磁鐵和線框組成，磁鐵吸在電池下端，線框由裸銅導線繞制；圖乙為電動機工作原理圖，箭頭表示磁感線方向。根據圖乙可知，磁鐵上端為_____（填“N”或“S”）極；線框在轉動過程中將___能轉化為___能。 1.電磁感應：閉合電路的部分導體在磁場中______運動就會產生感應電流的現象。 2. 產生感應電流必須同時滿足三個條件： （1）電路是______的；（2）導體要在磁場做______的運動；（3）切割磁感線運動的導體只能是______，三者缺一不可。如果不是閉合電路，即使導體做切割磁感線運動，導體中也不會有感應電流產生，只是在導體的兩端產生感應電壓。 3.感應電流的方向：感應電流的方向跟導體______方向和______方向有關。因此要改變感應電流的方向，可以從兩方面考慮，一是改變導體的運動方向，即與原運動方向相反；二是使磁感線方向反向。但是若導體運動方向和磁感線方向同時改變，則感應電流的方向不發生改變。 4.應用：發電機 發電機的原理是電磁感應，發電機的基本構造是磁場和在磁場中轉動的線圈。其能量轉換是把機械能轉化為電能。 【答案】切割磁感線 閉合 切割磁感線 一部分 切割磁感線運動 磁感線 62. 成績優異的小王常常用音樂填滿自己的業余時間，眾多樂器中，他獨愛電吉他。一天在他彈奏電吉他時突然想到，電吉他中可能蘊藏著豐富的電學知識，于是他打開了電吉他中的電拾音器，看到了如圖所示的基本結構，查詢資料得知：“磁體附近的金屬弦容易被磁化，因此弦振動時，在線圈中產生感應電流，電流經電路放大后傳送到音箱發出聲音?！标P(guān)于電拾音器下列說法錯誤的是（　?。? A. 取走磁體，電吉他將不能正常工作 B. 金屬弦如果選用銅制成，電吉他將不能正常工作 C. 線圈中產生感應電流的原理與揚聲器的工作原理相同 D. 線圈中產生感應電流表明機械能可以轉化為電能 63. 風是一種潛力很大的新能源，地球上可用來發電的風力資源幾乎是現在全世界水力發電量的10倍。因此國內外都很重視利用風力來發電。某校科技小組結合所學知識，利用如圖裝置對“風力發電”展開探究。以下觀點不正確的是（　　） A. 只要銅棒AB在磁場中運動，就會產生感應電流 B. 只改變銅棒AB運動方向時，感應電流的方向改變 C. 感應電流大小與銅棒AB切割磁感線的速度有關 D. 風力發電的工作過程是將機械能轉化為電能的過程 64. 如圖，對著話筒說話時，膜片和與膜片連在一起的線圈由于受聲波的作用而振動，由于線圈在磁場中做 _____，從而產生 _____，這樣就把強弱不同的聲信號轉化成了強弱不同的電流信號，這個過程中，話筒將機械能轉化為 _____能； 65. 如圖所示是小明設計的手搖電筒，其內部除燈泡、導線外只有固定的線圈和可來回運動的條形磁鐵，當他沿圖中箭頭方向來回?fù)u動手電筒時，燈泡發光，手搖電筒中___________相當于電源，它應用的是___________原理。 66. 小明把一個釹磁鐵（強力磁鐵）通過銅管時，發現磁鐵下落是緩慢的，且磁性越強，磁鐵下降越慢。小明分析產生這種現象的原因可能是：釹磁鐵下降時，在銅管中產生了__________，隨即使銅管周圍存在__________，與釹磁鐵產生相互作用，使磁鐵下降減慢。釹磁鐵的機械能最終轉化為__________能。 67. 如圖所示是研究磁產生電的實驗裝置。 （1）圖甲所示實驗中通過觀察電流表指針___________來判斷是否有感應電流產生； （2）若要使圖甲的電路中產生感應電流，要滿足的條件有：一是開關要___________；二是導體AB在磁場中做___________運動； （3）如圖乙所示是實驗室用手搖發電機，在發電機和小燈泡電路里串聯一個電流表，慢慢搖動手柄，觀察到電流表的指針左右搖擺，這表明該發電機發出的電是___________（選填“直流電”或“交流電”）； （4）觀察手搖發電機燈泡的發光與手電筒燈泡的發光的不同之處是___________。 68. 在“探究感應電流的產生”的實驗中，某同學的四次實驗情況分別如圖所示。 （1）有同學說：“只要閉合電路中的一部分導體在磁場中運動，就會產生感應電流。”你認為他的說法對嗎？______（選填“對”或“不對”），圖 ______可支持你的結論； （2）為了探究感應電流的方向跟磁場方向和導體運動方向之間的關系： ①根據圖甲和圖乙的實驗現象可知：在磁場方向相同的情況下，感應電流的方向與 ______有關； ②根據圖乙和圖丁的實驗現象可知：在導體的運動方向相同的情況下，感應電流的方向與 ______有關； （3）從能量的角度來分析，感應電流的產生過程是 ______能轉化為 ______能的過程。 69. 如圖所示是“探究什么情況下磁可以生電”的實驗裝置。 （1）實驗中，AB棒的材料可能是______（填“塑料”或“鋁”）； （2）實驗時，通過觀察______判斷電路中是否有感應電流產生； （3）閉合開關，實驗探究過程記錄如表所示： 根據實驗現象，初步得出電路中產生感應電流的條件是：閉合電路的一部分導體在磁場中做______運動，在該運動過程中，主要將機械能轉化為______能； （4）保持AB棒運動方向不變，僅將磁體N、S極對調，重復上述實驗，是為了探究感應電流方向與______的關系； （5）若將此裝置中靈敏電流計換成______，可進一步探究電動機的工作原理。 70. 甲、乙兩個相同的裝置分別由U型磁鐵、導體棒和支架構成，導體棒ab和cd由導線連接，如圖所示，閉合開關并向右移動ab，cd也會隨之向右運動，關于此現象，下列判斷正確的是（　　） A. 甲裝置相當于電動機 B. 乙裝置相當于發電機 C. 向左移動ab，cd仍向右運動 D. 甲裝置將機械能轉化為電能 71. 圖甲是發電機原理的示意圖，圖乙中的“〇”表示導線ab，當它在磁場中分別轉動到位置時，運動方向已用箭頭標出，圖甲中的導線ab，下列說法正確的是（　?。? A. 在位置1時，電路中不會產生感應電流 B. 圖甲的電路中沒有電源 C. 在位置3時，電路中不會產生感應電流 D. 發電機產生的電流方向不變 72. 如圖所示，學校的飯卡的內部其實是一組線圈與一個信息芯片相連，卡中沒有電池。當飯卡接觸感應器時，線圈給芯片供電使芯片工作，下列說法正確的是（　　） A. 線圈就是一個電磁鐵 B. 線圈相當于用電器 C. 線圈給芯片供電的原理與發電機原理相同 D. 線圈給芯片供電的原理是通電線圈在磁場里受力運動 73. 如圖，以塑料管為連接軸將兩個玩具電動機連接起來，電動機甲連接一個小燈泡，電動機乙連接電源，閉合開關后 A. 小燈泡不發光，因?yàn)樾襞菸磁c電源相連 B. 小燈泡發光，甲此時相當于發電機 C. 乙的工作原理是電磁感應 D. 甲工作時，電能轉化為機械能 74. 如圖所示，把兩個發光二極管極性相反地并聯起來，并與手搖發電機串聯。轉動搖把，線圈在磁場中做_________運動，產生感應電流，我們會觀察到_______（填字母序號） A.只有紅燈一直亮 B.只有黃燈一直亮 C.兩燈都一直亮 D.兩燈交替發光 75. 如圖所示，是研究磁產生電的實驗裝置。 （1）若要使圖甲的電路中產生感應電流，要滿足的條件：一是開關閉合；二是___________； （2）如圖乙所示是實驗室用的手搖發電機，在發電機和小燈泡的電路里串聯一個電流表。①慢慢搖動手柄，觀察到電流表的指針左右擺動，這表明該發電機發出的電是___________（選填“直流電”或“交流電”）。②搖動手柄發現燈泡發光，則此過程中___________能轉化為電能。③快速搖動手柄，發現小燈泡的亮度比原來變___________（選填“亮”或“暗”）。 一、單選題 76. 人類最早的磁化技術出現在我國宋代。據《武經總要》記載，如圖所示，古人先將魚形鐵燒紅，令鐵魚頭尾指向南北，然后將其放入水中冷卻，依靠地磁場獲得磁性，再將其放入水中漂浮，制成指南魚，圖中是它靜止時的指向。下列判斷正確的是（　?。? A. 魚形鐵不能被磁體吸引 B. 指南魚周圍存在磁感線 C. 指南魚魚頭應標注“N” D. 指南魚的腹部磁性最強 77. 圖中的a表示垂直于紙面的一段導線，它是閉合電路的一部分。當a在下列磁場中沿圖中所示方向運動時，不會產生感應電流的是（　　） A. B. C. D. 78. 風能作為一種清潔的新能源，越來越受到世界各國的重視。風力發電已成為我國新能源戰略的重要組成部分。下列選項中與風力發電機原理相同的是（　?。? A. B. C. D. 79. 如圖所示的實驗中能說明發電機工作原理的是（　　） A. 磁極間有相互作用 B. 通電導線周圍存在磁場 C. 通電導體在磁場中受力 D. 電磁感應現象 80. 電和磁的關系可以理解為“電生磁”或“磁生電”，下列幾個裝置都與這一關系有關，其中正確的說法是（　?。? A. 圖甲，當電磁繼電器線圈通以額定電流時，接線柱AB接通 B. 圖乙，繞在鐵釘上的線圈通電電流越大，能吸引的回形針數量越多 C. 圖丙，動圈式話筒的工作原理與電動機的工作原理相同 D. 圖丁，揚聲器是利用電磁感應的原理工作的 81. 下列是教材中涉及電與磁的探究實驗或?qū)嶒?yàn)結論的情景示意圖。其中實驗原理或結果與電動機工作原理相同的是（　?。?A. 奧斯特實驗 B. 安培定則 C. 通電導線在磁場中受力 D. 探究電磁感應現象 二、填空題 82. 某小區因暴雨引起車庫積水，部分車輛被淹，小明看到新聞后，設計了如圖所示的車庫積水自動報警器，如圖是該報警器原理圖，金屬塊A和B分別固定在車庫地面附近適當高處，若車庫積水水面到達 _____處（選填“A”或“B”）時，_____（選填“綠”或“紅”）燈發光報警，此時電磁鐵的上端是 _____極（選填“N”或“S”）。 三、作圖題 83. 如圖所示，畫出通電螺線管中的電流方向和它外部磁感線a的方向。 84. 如圖所示，請根據兩條形磁體磁感線分布情況，在括號中標出磁體的N極和S極。 85. 通電螺線管左側放一條形磁體，閉合開關后，小磁針靜止在如圖所示的位置。請標出：（1）電源右側的極性（用“+”或“-”表示）；（2）a點磁感線方向；（3）小磁針靜止時右端的磁極（用“N”或“S”表示）。 四、實驗題 86. 某實驗小組用自制電磁鐵探究影響電磁鐵磁性強弱的因素。他們用相同的漆包線和鐵釘繞制成兩個電磁鐵A和B，B鐵釘上繞有更多匝數的線圈，實驗裝置如圖所示。 （1）如圖甲，閉合開關，電磁鐵A的釘尖是______極（選填“N”或“S”）；將滑動變阻器的滑片P向右移動，能吸引______的大頭針（選填“更多”“不變”或“更少”）； （2）如圖乙，把電磁鐵A和B串聯，閉合開關，多次移動滑動變阻器的滑片P，發現電磁鐵B總能吸引更多的大頭針，通過比較，得出的結論是______； （3）電磁鐵在生活中應用廣泛，請舉一例：______。 87. 圖是小明做“探究什么情況下磁可以生電”的實驗裝置。 （1）實驗時，小明通過觀察___________來判斷電路中是否產生感應電流； （2）小明進行了如圖所示的5次操作，其中能產生感應電流的是___________（選填所有符合要求的操作序號）； （3）完成實驗后，小明認為實驗現象不太明顯，請你提出一條改進措施：___________； （4）利用“磁生電”工作的裝置有___________（選填“電鈴”“揚聲器”“動圈式話筒”或“電磁起重機”）。 88. 某個LED發光的顏色與通過其電流方向的關系如圖1 （1）該LED在兩次實驗中發光情況如圖2所示，兩次實驗線圈均在轉動，線圈1順時針轉動，由此可知線圈2___________轉動（選填“順時針”“逆時針”）。 （2）如圖3，導體棒a與該LED相連；在某磁場中，使a垂直于紙面左右往復運動（虛線為運動軌跡），LED交替發出紅、黃光，則該過程a中電流方向_________（選填“不變”“變化”），該磁場可能的分布包括圖4中哪些選項_____？ 89. 小鄭使用電流表測量小燈泡的電流，連接的實驗電路如圖甲所示。 （1）如果不能估計電流大小，他應把導線a接到電流表標有___________（選填“-”、“0.6”或“3”）的接線柱上，通過開關來試觸并觀察； （2）閉合開關后，他觀察到小燈泡正常發光，而電流表指針偏轉角度很小，對于該現象，下列分析合理的是___________。 A．可能某處導線斷了 B．可能電流表燒壞 C．電流表的量程過大 D．電源的電壓過低 （3）某次測量中，小鄭不小心將電流表的正、負接線柱接反了，造成表的指針反向偏轉，為弄清原因，他查看了說明書，表頭結構示意圖如圖乙，他作出如下分析：當反接時，電流方向改變，磁場對通電線圈的作用力方向改變，帶動指針反偏，你認為小鄭的上述分析_______（選填“有”或“沒有”）道理。 第二十章 電與磁-講核心 1. 磁性：物體吸引_____的性質叫磁性，具有磁性的物體叫磁體。磁體不同部位的磁性強弱并_____，磁性最強的部分叫_____。 2.磁極間的相互作用：同名磁極相互_____，異名磁極相互_____。 3. 判斷物體是否具有磁性的幾個方法： （1）根據磁體的吸鐵性判斷：將被測物體靠近鐵類物質（如鐵屑），若能吸引鐵類物質，說明該物體具有磁性，否則沒有磁性。 （2）根據磁體的指向性判斷：在水平面內自由轉動的被測物，靜止時若總是指南北方向，說明該物體具有磁性，否則便沒有磁性。 （3）根據磁極間的相互作用規律判斷：將被測物體分別靠近靜止的小磁針的兩極，若發現有一端發生排斥現象，則說明該物體具有磁性。若與小磁針的兩極都表現為相互吸引，則該物體沒有磁性。 （4）根據磁極的磁性最強判斷：A、B兩個外形相同的鋼棒，已知其中一個具有磁性，另一個沒有磁性，具體的區分方法是：將A的一端從B的左端向右滑動，若發現吸引力的大小不變，則說明A有磁性；若吸引力由大變小再變大，則說明B有磁性。 4. 磁場和磁感線 磁場：磁體間存在一種看不見、摸不著的特殊_____，即磁場。它有強弱和方向。 磁場方向：物理學規定小磁針靜止時_____極的所指的方向（即_____極受力方向）是這一點的磁場方向。 磁場的基本性質：就是對放入其中的_____產生磁力的作用。 磁感線：為了描述磁場情況而畫的帶箭頭的曲線。磁場是客觀存在的，磁感線是人們假象出來的。磁感線是立體分布的，且不交叉；磁體周圍的磁感線總是從_____極出發回到_____極的；它的_____表示磁場的強弱。 常見的幾種磁場的磁感線分布如圖所示 地磁場：地球是個大的條形磁體，地磁的N極在地理的_____極附近，地磁的S極在地理的_____極附近，海龜信鴿都是利用地磁場來導航的。 【答案】鐵、鈷、鎳 不相同 磁極 排斥 吸引 物質 N N 磁體 N S 疏密 南 北 1. 在班級組織的“自制指南針”活動中，小偉同學用條形磁體將縫衣針磁化后，將其放在水中漂浮的一片樹葉上。多次將樹葉輕輕旋轉，待樹葉靜止后，觀察到樹葉的尖端總是指向南方，如圖所示。下列說法中正確的是（　?。? A. 樹葉尖端指向地磁南極 B. 指南針的“N”應標注在樹葉尖端 C. 樹葉周圍存在磁場和磁感線 D. 若用磁體的N極靠近樹葉尖端，會相互吸引 【答案】D 【解析】 【詳解】A．對地球是一個大的磁體，地球和自制指南針的磁場相互作用，樹葉尖端指向地磁北極，地理的南極，故A錯誤； B．樹葉尖端指向地理的南極，指南針的“S”應標注在樹葉尖端，故B錯誤； C．樹葉上放有自制指南針，因此樹葉周圍存在磁場，磁感線是為了描述磁場而畫出的線，實際并不存在，故C錯誤； D．樹葉的尖端是指南針的S極，若用磁體的N極靠近樹葉尖端，會相互吸引，故D正確。 故選D。 2. 為辨別鋼棒是否有磁性，小明設計了以下方案進行探究。 （1）如圖甲所示，小磁針與鋼棒M端相互吸引，則鋼棒的情況可能是______； A．原來就具有磁性，M端為N極 B．原來就具有磁性，M端為S極 C．原來沒有磁性，被小磁針磁化后，M端成了N極 D．原來沒有磁性，被小磁針磁化后，M端成了S極 （2）如圖乙所示，掛在彈簧測力計下的磁鐵，下端為N極。水平向左移動鋼棒的過程中，測力計示數持續變大，小明由此判斷，鋼棒原來一定具有磁性，且M端是_______極（選填“N”或“S”）。本實驗若把磁鐵換成軟鐵塊，情況又會怎樣？______。 【答案】 ①. AC ②. N ③. 水平向左移動鋼棒的過程中，彈簧測力計示數先變小后變大 【解析】 【詳解】（1）[1]根據知識點磁體能夠吸引鐵、鈷、鎳等物質；同名磁極互相排斥，異名磁極互相吸引；小磁針的S極與鋼棒M端互相吸引，則鋼棒如果原來有磁性，M端應該是N極，如果原來沒有磁性，鋼棒被磁化后，M端是N極，故BD不符合題意，AC符合題意。 故選AC。 （2）[2]根據知識點條形磁體的兩端磁性最強，中間磁性最弱；同名磁極互相排斥，異名磁極互相吸引；掛在彈簧測力計下端的磁體受到重力、拉力、磁力，三個力平衡；水平向左移動鋼棒，磁體受到的磁力先變小后變大；彈簧測力計的示數持續變大，則鋼棒的M端是N極；從M端到中間，磁體受到的斥力逐漸減?。粡闹虚g到右端，磁體受到的引力逐漸增大。 [3]若把磁鐵換成軟鐵塊，軟鐵塊和鋼棒之間無磁性，水平向左移動鋼棒的過程中，彈簧測力計示數先變小后變大。 3. 1879年10月，經過對1600多種材料進行幾千次試驗后，愛迪生制成了第一個可供實用的碳絲燈泡（燈絲由竹絲炭化后制成）。 （1）如圖甲所示，當磁體的磁極靠近正常工作的碳絲燈泡時，燈絲上端被磁體吸引，這是因?yàn)橥姾蟮臒艚z在磁場里受到了______的作用。 （2）要從圖甲現象變?yōu)閳D乙中燈絲上端被排斥的現象，采用的辦法有______。 【答案】 ①. 磁力 ②. 改變電流方向或者換個磁極靠近燈絲 【解析】 【詳解】（1）[1]如圖甲所示，當磁體的磁極靠近正常工作的碳絲燈泡時，燈絲上端被磁體吸引，這是因?yàn)橥姾蟮臒艚z在磁場里受到了磁力的作用。 （2）[2]要從圖甲現象變?yōu)閳D乙中燈絲上端被排斥的現象，采用的辦法有：改變電流方向或者換個磁極靠近燈絲。 4. 磁性玩具隨處可見，如圖是使用不同顏色的磁力片組成的城堡。下列說法正確的是（　　） A. 磁力片周圍存在磁場，也存在磁感線 B. 磁力片周圍磁場強弱的分布是均勻的 C. 磁力片相互組合利用了同名磁極相互吸引 D. 每一塊磁力片上都有兩個磁極 【答案】D 【解析】 【詳解】A．磁力片周圍存在磁場，而磁感線是為了描述磁場的性質引入的曲線，實際并不存在，故A錯誤； B．磁力片周圍磁場強弱的分布是不均勻的，靠近磁極的地方磁場強，故B錯誤； C．磁力片相互組合利用了異名磁極相互吸引的原理，故C錯誤； D．任何一個磁體都有兩個磁極，所以每一塊磁力片上都有兩個磁極，故D正確。 故選D。 5. 《論衡》中記載：“司南之杓，投之于地，其柢指南。”司南即指南針，“柢”即握柄，是磁體的S極，靜止時指向地磁場的______（選填“南”或“北”）極。 【答案】北 【解析】 【詳解】“柢”即握柄，是磁體的S極，靜止時指向地理的南極，即地磁場的北極（N極）。 6. 如圖甲所示是我國早期的指南針——司南，小明想用圖乙的天然磁石仿制司南。根據圖乙所示，該磁石的D端為________極；將該磁石的D端磨成勺柄，制成司南，放在水平光滑的“地盤”上，司南靜止時，勺柄指向地球的________。 【答案】 ①. S ②. 南極 【解析】 【詳解】[1][2]根據圖乙所示，該磁石的D端為S極；將該磁石的D端磨成勺柄，制成司南，放在水平光滑的“地盤”上，司南靜止時，勺柄指向地球的南極。 7. 中國宋代科學家沈括在《夢溪筆談》中最早記載了地磁偏角：“以磁石磨針鋒，則能指南，然常微偏東，不全南也?！边M(jìn)一步研究表明，地球周圍地磁場的磁感線分布示意如圖所示。地磁場的磁感線___________（選填“是”或“不是”）真實存在的，地磁場的N極在地理的_______（選填“南”或“北”）極附近。 【答案】 ①. 不是 ②. 南 【解析】 【詳解】[1]磁感線是假想的分布在磁體周圍的曲線，地磁場的磁感線不是真實存在的，地磁場是真實存在的。 [2]地理的南北極和地磁的南北極并不重合，地磁北極在地理南極附近，地磁南極在地理北極附近。 8. 下圖能正確表示條形磁鐵磁場的磁感線的是（　?。?A. B. C. D. 【答案】C 【解析】 【詳解】因?yàn)榇鸥芯€在磁體的周圍是從N極出來，回到S極，故C符合題意；ABD不符合題意。 故選C。 9. 下列優美的曲線中，用磁感線描述磁體外部磁場正確的是（　　） A. B. C. D. 【答案】A 【解析】 【詳解】在磁體外部，磁感線從磁體的N極出發，回到S極，在磁體內部，磁感線從磁體的S極出發，回到N極。故A符合題意，BCD不符合題意。 故選A。 10. 如圖所示，是條形磁體的磁場分布圖，a、b是磁場中的兩個點，關于該磁場，下列說法正確的是（　?。? A. 磁感線是為了研究方便而引入的假想曲線 B. 該條形磁體的右端為S極，左端為N極 C. 將一小磁針置于b點，其靜止時N極指向右側 D. 由于a點沒有磁感線經過，所以a處的磁場比b處弱 【答案】A 【解析】 【詳解】A．磁感線是為了研究磁場的分布情況而引入的假想曲線，不是真實存在的，故A正確； B．在磁體的外部，磁感線都是從N極出發，回到S極，所以由圖知，該條形磁體的右端為N極，左端為S極，故B錯誤； C．小磁針靜止時N極所指的方向?yàn)榇艌龅姆较?，所以將一小磁針置于b點，其靜止時N極指向左側，故C錯誤； D．磁體周圍，越靠近兩極的位置其磁感線越密集，磁場越強，所以a處的磁場比b處強，故D錯誤。 故選A。 11. 如圖所示，在一根條形磁鐵上面放一塊玻璃板，在玻璃板上撒一層鐵屑，輕輕敲打玻璃板，鐵屑被條形磁鐵______，相當于一個個小磁針有規則地排列起來，顯示出條形磁鐵周圍磁場的分布情況。請你寫出用一個標有N、S極的小磁針，標記出條形磁鐵上方A點處的磁場方向的方法：______。 【答案】 ①. 磁化 ②. 見解析 【解析】 【詳解】[1]輕敲玻璃板的目的是減小摩擦力對鐵屑的影響，鐵屑在磁場中會被磁體磁化，成為一個個小磁針，從而在磁場中有序地排列起來。 [2]將小磁針放置在A點處，小磁針靜止時N極的指向標記為該點的磁場方向。 12. 磁體旁的小磁針靜止時所指的方向如圖所示，請?jiān)诶ㄌ?hào)中標出磁體的磁極，并標出圖中磁感線的方向。 【答案】 【解析】 【詳解】根據磁極之間的相互作用規律可知，小磁針左側磁體為N極，右側磁體為S極，磁感線從N極指向S極，如圖所示： 13. 圖中的兩個圖分別畫出了兩個磁極間的磁感線。請?jiān)趫D中標出磁極的名稱，并畫出位于圖中A點和B點的小磁針靜止時北極所指的方向。 【答案】 【解析】 【詳解】根據磁體外部，磁感線的方向是由磁鐵的N 極出發回到磁鐵的S極，則由圖即可確定圖中標出磁極的名稱。根據某點磁場的方向?qū)嶋H就是小磁針靜止時北極所指的方向可確定，小磁針靜止時北極所指的方向。如圖所示： 14. 根據小磁針的指向，把下面各圖中磁體的N、S極標注出來。 【答案】 【解析】 【詳解】小磁針的左端是N極，右端是S極，由異名磁極相互吸引可知，磁體的左端是N極，右端是S極。如圖所示 小磁針的右端是N極，左端是S極，由異名磁極相互吸引可知，左邊磁體的磁極是N極，右邊磁體的磁極是S極。如圖所示 由異名磁極相互吸引可知，左邊磁體的磁極是N極，右邊磁體的磁極是N極。如圖所示 小磁針的左端是N極，右端是S極，由異名磁極相互吸引可知，磁體的左端是S極，右端是N極。如圖所示 1.奧斯特實驗 （1）現象：閉合開關小磁針偏轉，斷開開關小磁針回到原位，改變電流方向磁針反向偏轉。 （2）結論：該實驗說明通電導體的周圍有______，磁場的方向與______的方向有關。 （3）實驗注意：要將導線平行的放在靜止小磁針的上方。 2.通電螺線管的磁場 （1）磁場特點：外部磁場方向與與______磁鐵的磁場相似，磁感線從N極出來，進入S極；在螺線管的內部，磁感線由______極指向______極。 （2）安培定則：螺線管的極性用______判定 內容：用右手握住螺線管，讓四指彎向螺線管中電流的方向，則大拇指所指的那端就螺線管的______極。 判斷方法：先標出螺線管中的電流方向;用右手握住螺線管，讓四指彎向螺線管中的電流方向，大拇指所指的那端就是螺線管的北極。 3.電磁鐵 電磁繼電器 插有鐵芯的通電螺線管就是電磁鐵。軟鐵芯在通電螺線管中被磁化，也產生磁場，電磁鐵周圍的磁場既有電流產生的磁場，又有磁鐵產生的磁場。 電磁繼電器：（1）電磁繼電器的工作原理：通過控制電磁鐵的電流，來達到控制工作電路的目的。因此，一般的繼電器電路由（低壓）控制電路和（高壓）工作電路兩部分組成。 電磁繼電器的工作電路和控制電路的組成和特點如圖所示： 【答案】磁場 電流 條形 S N 安培定則 北 15. 科學需要實驗探究。如圖，在靜止指向南北方向的小磁針上方平行地放一根直導線。閉合開關，原來靜止的小磁針發生轉動，原來靜止的直導線仍然未動。下列分析正確的是（　?。? A. 小磁針發生轉動，說明通電直導線周圍存在磁場 B. 小磁針發生轉動，說明通電直導線周圍存在磁感線 C. 直導線仍然未動，此時偏轉的小磁針對直導線沒有力的作用 D. 改變電池正負極，原來靜止的小磁針發生轉動方向不變 【答案】A 【解析】 【詳解】AB．小磁針發生轉動，說明通電導線周圍存在磁場，小磁針受到磁力的作用，磁感線實際不存在，是為了描述磁場的分布假想的曲線，故A正確，B錯誤； C．直導線仍然未動，直導線對小磁針有力的作用，由于物體間力的作用是相互的，偏轉的小磁針對直導線也有力的作用，故C錯誤； D．磁場方向與電流方向有關，改變電池正負極，電流的方向改變，磁場的方向改變，原來靜止的小磁針發生轉動方向改變，故D錯誤。 故選A。 16. 實驗發現，當兩條平行放置的直導線a、b中通以相同方向的電流時，兩根導線相互吸引，如圖所示。使導線b受力的施力物體是______。如果只改變導線a中的電流方向，兩根導線間______（選填“有”或“沒有”）作用力，你判斷的依據是________。 【答案】 ①. a ②. 有 ③. 磁場對放入磁場的磁體有磁力的作用 【解析】 【詳解】[1]通電導線a的周圍有磁場，通電導體b放在了通電導線a的磁場內，受到磁場的作用，兩根導線相互吸引，b受到了a的吸引力，所以使導線b受力的施力物體是a。 [2][3]a、b中有電流通過，則a、b的周圍存在磁場，a、b相當于是一個磁體；如果只改變導線a中的電流方向，a的磁場方向發生了變化，a的磁場對b仍然有力的作用。 17. 某同學利用圖所示裝置進行了一系列實驗，閉合開關前、小磁針的指向如圖甲所示；閉合開關后、小磁針的轉情況如圖乙中箭頭所示；只改變電流方向，再次進行實驗、閉合開關后、小磁針的偏轉如圖丙中箭頭所示。 （1）由甲、乙兩圖所示實驗可得電流可以產生__________； （2）由乙、丙兩圖所示實驗可得電流產生的磁場的方向與電流的__________有關。 【答案】 ①. 磁場 ②. 方向 【解析】 【詳解】（1）[1]由甲、乙兩圖可知，開關閉合后，電路中有電流通過，小磁針的指向發生變化，可以得出結論電流周圍可以產生磁場。 （2）[2]由乙、丙兩圖可知，電路中電流方向不同，小磁針的偏轉方向不同，可以得出電流周圍的磁場方向與電流方向有關。 18. 華華利用開關、電池、小磁針、滑動變阻器等器材做了如圖所示的實驗。 （1）由圖甲與乙可知通電導體周圍存在 ___________，生活中利用這個原理來工作的是 ___________（選填“電磁鐵”或“發電機”）。 （2）如圖乙與丙所示，小磁針偏轉方向發生改變，說明電流磁場的方向和 ___________有關。 （3）該實驗現象最早是由丹麥的物理學家 ___________發現的。 【答案】 ①. 磁場 ②. 電磁鐵 ③. 電流方向 ④. 奧斯特 【解析】 【詳解】（1）[1][2]從圖甲、乙中可看出，導線不通電時，小磁針不偏轉，導線通電時，小磁針會偏轉，這說明通電導體的周圍存在著磁場；生活中電磁鐵就是利用這個原理來工作的。 （2）[3]從圖甲、乙中可看出，閉合開關后，電路中有電流，小磁針偏轉；將電源正負極對調后，改變了電流方向，小磁針的偏轉方向會改變，這說明電流磁場的方向和電流方向有關。 （3）[4]通電導體周圍存在磁場最早是由丹麥的物理學家奧斯特發現的。 19. 如圖所示，小磁針靜止在螺線管附近，閉合開關后，下列判斷正確的是（　?。? A. 通電螺線管的左端為N極 B. 通電螺線管外A點磁場的方向向左 C. 小磁針順時針轉動 D. 小磁針N極指向左 【答案】B 【解析】 【詳解】A．閉合開關后，電流由螺線管的左側流入、右側流出，根據安培定則，用右手握住螺線管，四指指向電流的方向，則大拇指指向右端，即通電螺線管的右端為N極、左端為S極，故A錯誤； B．在磁體的外部，磁感線從N極指向S極，所以通電螺線管外A點的磁場方向向左，故B正確； CD．通電螺線管的右端是N極，根據異名磁極相互吸引可知，小磁針的S極應靠近螺線管的右端，即小磁針的S極指向左，小磁針逆時針轉動，故CD錯誤。 故選B。 20. 閉合下圖所示電路的開關，小磁針靜止時指向如圖，則（　　） A. 通電螺線管的左端為N極 B. 電源的左端為正極 C. 電流表的左端為“+”接線柱 D. R的滑片不能置于最右端 【答案】C 【解析】 【詳解】ABC．已知小磁針靜止時N極水平向左，根據磁極間的相互作用可知，通電螺線管的右端為N極，左端為S極；伸出右手握住螺線管，大拇指所指的方向?yàn)橥娐菥€管的N極，四指彎曲指示電流的方向，因此電源右端為正極、左端為負極，所以電流表的左端為“+”接線柱；故AB不符合題意，C符合題意； D．R的滑片置于最右端時，為最大阻值，是可以的，故D錯誤，不符合題意。 故選C。 21. 如圖所示，電源、滑動變阻器與螺線管相連，在螺線管的右端放置一個小磁針，閉合開關，小磁針靜止時N極水平向右，則（ ） A. 通電螺線管左端為N極 B. 電源右端為正極 C. 滑動變阻器的滑片P向左移動，通電螺線管的磁性減弱 D. 滑動變阻器的滑片P向右移動，通過螺線管的電流減小 【答案】C 【解析】 【詳解】AB．已知小磁針靜止時N極水平向右，根據磁極間的相互作用可知，通電螺線管的右端為N極，左端為S極，伸出右手握住螺線管，四指彎曲指示電流的方向，大拇指所指的方向?yàn)橥娐菥€管的N極，因電源左端為正極，右端為負極，故AB不符合題意； C．滑動變阻器滑片向左移動時，滑動變阻器接入電路中的電阻變大，電流變小，因此通電螺線管的磁性減弱，故C符合題意； D．滑動變阻器的滑片P向右移動，滑動變阻器接入電路中的電阻變小，電流變大，因此通電螺線管的磁性增強，故D不符合題意。 故選C。 22. 如圖所示，條形磁鐵放在水平桌面上，左端的S極正對著電磁鐵，當電磁鐵中的電流不斷增大時，條形磁鐵向左加速運動。則下列說法中正確的是（　?。? A. 電磁鐵上導線的電流方向?yàn)閺腷到a B. 電磁鐵上導線的電流方向?yàn)閺腶到b C. 條形磁鐵在運動過程中受到的摩擦力變小 D. 條形磁鐵在運動過程中受到的摩擦力不變 【答案】AD 【解析】 【詳解】A．如圖，因?yàn)闂l形磁鐵左端是S極，受力向左運動，說明條形磁鐵和電磁鐵相互吸引，根據磁極間力的作用，異名磁極相互吸引，則電磁鐵右端是N極。用安培定則可以判定電磁鐵中導線電流方向是從b到a，故A正確； B．根據A選項詳解所述可知，電磁鐵中導線電流方向不是從a到b，故B錯誤； C．條形磁鐵在運動過程中受到的摩擦力大小跟壓力大小和接觸面的粗糙程度有關，由題可知，壓力和接觸面粗糙程度沒有變化，則摩擦力不變，故C錯誤； D．根據C選項詳解所述可知，條形磁鐵在運動過程中受到的摩擦力不變，故D正確。 故選AD。 23. 某實驗小組探究“通電螺線管外部磁場的特點”。 （1）將螺線管安裝在一塊有機玻璃板上，連入電路中。在板面上均勻地灑滿鐵屑，閉合開關并輕敲玻璃板面，觀察到鐵屑分布情況如圖甲所示。鐵屑的分布情況與___________磁體周圍鐵屑的分布情況相似，鐵屑的作用是顯示___________； （2）把小磁針放在通電螺線管四周不同的位置，小磁針靜止時N極所指方向如圖乙所示，則通電螺線管的右端為___________極。對調電源正負極，閉合開關，小磁針靜止時N極所指方向如圖丙所示，說明通電螺線管的極性與___________的方向有關。 【答案】 ①. 條形 ②. 電螺線管周圍的磁場分布 ③. N ④. 電流 【解析】 【詳解】（1）[1]由圖可知，螺線管通電后外部鐵屑的分布情況與條形磁體周圍鐵屑的分布情況相似。 [2]鐵屑在磁場容易被磁化，故可以用鐵屑來顯示通電螺線管周圍的磁場分布。 （2）[3]由圖乙知，根據小磁針的指向可知，螺線管的右端為N極，左端為S極。 [4]將電源正、負極對調，小發現小磁針的指向也改變了，說明通電螺線管極性與電流方向有關。 24. 在做“探究通電螺線管外部的磁場分布”實驗中： （1）在嵌入螺線管的玻璃板上均勻撤滿細鐵屑，閉合開關后 ___________（填寫操作方法）玻璃板，細鐵屑的排列如圖甲所示，在實驗中 ___________（填“可以”或“不可以”）用銅屑代替鐵屑顯示磁場分布； （2）閉合開關后，看到螺線管周圍的小磁針發生偏轉，如圖乙所示，說明此觀察時通電螺線管周圍存在___________；把小磁針放到螺線管四周不同位置，螺線管通電后記錄小磁針 ___________極的方向，這個方向就是該點的磁場方向； （3）若將電源的正負極對調，閉合開關，鐵屑的分布情況 ___________（填“會”或“不會”）改變，對于通電螺線管的極性跟電流方向之間的關系，我們可以用 ___________來表述。 【答案】 ①. 輕敲 ②. 不可以 ③. 磁場 ④. N ⑤. 不會 ⑥. 安培定則 【解析】 【詳解】（1）[1][2]在嵌入螺線管的有機玻璃板上均勻撒些細鐵屑，通電后需要輕敲有機玻璃板，使細鐵屑可以自由移動；銅是非磁性物質，在實驗中不可以用銅屑代替鐵屑顯示磁場分布。 （2）[3]磁場的基本性質是對放入其中的磁體有力的作用，閉合開關，觀察到螺線管周圍的小磁針由于受到磁場的作用而發生偏轉，說明了通電螺線管周圍存在磁場。 [4]物理學中規定，自由小磁針靜止時N極所指的方向?yàn)樵擖c(diǎn)的磁場方向，故把小磁針放到螺線管四周不同位置，螺線管通電后，小磁針N極所指的方向就是該點的磁場方向。 （3）[5]將電源的正負極對調，只改變電流方向，則磁場方向發生改變，但磁感線的形狀不變，鐵屑的分布情況不會改變。 [6]如果把通電螺線管看做一個磁體，通電螺線管極性跟電流方向之間的關系，可以用安培定則來表述。 25. 如圖所示為閉合開關后小磁針靜止時的情形，請?jiān)趫D中兩條磁感線上用箭頭標出方向，并用“+”標出電源的正極。 【答案】 【解析】 【詳解】由圖可知，小磁針靜止時其右端為N極，根據異名磁極相互吸引可知，通電螺線管的右端為S極，其左端為N極。因?yàn)樵诖朋w外部，磁感線總是從N極發出，回到S極，所以圖中磁感線的方向是指向右的。根據安培定則，伸出右手使大拇指指向螺線管的N極，則四指彎曲所指的方向?yàn)殡娏鞯姆较颍噪娏鲝穆菥€管的右端流入，則電源的右端為正極，左端為負極。如圖所示： 26. 請根據通電螺線管周圍磁感線方向，判斷并標出①通電螺線管的N極、②小磁針的N極、③電源的“+、﹣”極。 【答案】 【解析】 【詳解】在磁體外部，磁感線總是從磁體的N極發出，最后回到S極，所以螺線管的右端為N極，左端為S極根據磁極間的相互作用可以判斷出小磁針的左端為N極，右端為S極。根據安培定則，伸出右手，使右手大拇指指示通電螺線管的N極（右端），則四指彎曲所指的方向?yàn)殡娏鞯姆较?，即電流是從螺線管的左端流入的，右端流出，所以電源的左端為正極，右端為負極。如圖所示： 27. 給螺線管通電后，能自由轉動的小磁針靜止時的指向如圖所示。在圖中標出電源的+，﹣”極，并標出螺線管外磁感線的方向。 【答案】 【解析】 【詳解】由圖可知，小磁針的左端是S極，右端為N極；由同名磁極相互排斥，異名磁極相互吸引可知，通電螺線管的左端是S極，右端是N極。根據安培定則，伸出右手握住螺線管使大拇指指向通電螺線管的N極，則四指彎曲所指的方向?yàn)殡娏鞯姆较?，所以電源的右端為正極，左端是負極；在磁體的周圍，磁感線從磁體的N極出發回到S極，所以圖中磁感線的方向是向左的，如圖所示： 28. 如圖所示，根據圖中信息，標出磁感線的箭頭、通電螺線管的N極和電源的正極。 【答案】 【解析】 【詳解】根據磁感線的形狀可知，兩者相互排斥，是同名磁極，則通電螺線管的右端為N極，由安培定則可知電流從電源的左端流出，右端流入，故電源左端為正極，右端為負極，如圖所示： 29. 苗苗家有一款磁懸浮地球儀如圖所示，閉合開關，地球儀懸浮空中。經過研究，苗苗發現地球儀底部有一塊磁鐵，底座內部有電磁鐵。他畫出了圖所示的電路原理圖。下列判斷正確的是（　?。? A. 閉合開關后，向左移動P能增大地球儀的懸浮高度 B. 地球儀的A端應為N極 C. 底座通電后能產生磁場利用了電流的磁效應 D. 地球儀能夠懸浮是利用了異名磁極相互吸引的原理 【答案】C 【解析】 【詳解】C．底座內部有電磁鐵，有電流通過時有磁性，沒有電流時失去磁性，底座通電后能產生磁場利用了電流的磁效應，故C正確； BD．由圖可知，電流從通電螺線管的上端流入，根據安培定則，通電螺線管下端為N極，上端為S極，地球儀能夠懸浮是利用了同名磁極相互排斥的原理，故地球儀的A端應為S極，故BD錯誤；　 A．閉合開關后，向左移動P，變阻器連入電路的電阻變大，電路電流變小，電磁鐵的磁性變?nèi)?，排斥力變小，能減小地球儀的懸浮高度，故A錯誤。 故選C。 30. 小紅用一根導線和一枚鐵釘制作了如圖所示的電磁鐵。她給線圈通電后，釘尖處可以吸引曲別針。關于此實驗，下列說法正確的是（　?。? A. 給線圈通電后，釘尖一端為電磁鐵的N極 B. 改變線圈中的電流方向，則釘尖處不能吸引曲別針 C. 若減少線圈的匝數，則釘尖處吸引曲別針的數量一定減少 D. 若線圈匝數不變，增大電流，釘尖處吸引曲別針的數量會增加 【答案】D 【解析】 【詳解】A．根據右手螺旋定則，給線圈通電后，釘尖一端為電磁鐵S極，故A錯誤； B．改變線圈中的電流方向，會改變電磁鐵磁場的方向，不會使電磁鐵失去磁性，故釘尖處仍能吸引曲別針，故B錯誤； C．電磁鐵磁性的強弱與線圈匝數以及電流大小有關，所以減少線圈的匝數，釘尖處吸引曲別針的數量不一定減少，故C錯誤； D．電磁鐵磁性的強弱與線圈匝數以及通過的電流大小有關，所以若線圈匝數不變，增大電流，電磁鐵磁性會增大，釘尖處吸引曲別針的數量會增加，故D正確。 故選D。 31. 如圖所示，兩電磁鐵的鐵芯和線圈匝數相同，將它們接入電路中，要求兩電磁鐵相互吸引且磁性強弱相同，下列連接方式中正確的是（　?。? A. a接P，b接c、d接Q B. b接P，a接c、d接Q C. a同時與c、P相連接，b同時與d、Q相連接 D. a同時與d、P相連接，b同時與c、Q相連接 【答案】BD 【解析】 【詳解】A．a(chǎn)接P，b接c、d接Q，流到兩個電磁鐵的電流的大小和方向相同，則磁性強弱相同，兩個電磁鐵的磁極相同，所以相互排斥，故A不符合題意； B．b接P，a接c、d接Q，流到兩個電磁鐵的電流的大小和方向相反，則磁性強弱相同，兩個電磁鐵的磁極相反，所以相互吸引，故B符合題意； C．a(chǎn)同時與c、P相連接，b同時與d、Q相連接，流到兩個電磁鐵的電流的大小和方向相同，則磁性強弱相同，但兩個電磁鐵的磁極相同，所以相互排斥，故C不符合題意； D．a(chǎn)同時與d、P相連接，b同時與c、Q相連接，流到兩個電磁鐵的電流的大小和方向相反，則磁性強弱相同，兩個電磁鐵的磁極相反，所以相互吸引，故D符合題意。 故選BD。 32. 如圖所示，電磁鐵的右下方有一鐵塊，在彈簧測力計作用下向左做勻速直線運動，在鐵塊從電磁鐵的右下方運動到正下方的過程中，滑片P同時逐漸向a端滑動，下列判斷正確的是（　?。? A. 電磁鐵的磁性逐漸增強 B. 滑動變阻器阻值變小 C. 鐵塊對地面的壓強逐漸變大 D. 彈簧測力計的示數逐漸變大 【答案】AB 【解析】 【詳解】AB．由圖可知，當滑片逐漸向a滑動時，滑動變阻器接入電路的電阻變小，根據歐姆定律可知，電路中的電流增大，其他因素不變時，電磁鐵的磁性逐漸增強，故AB正確； CD．電流從電磁鐵的下端流入，上端流出，根據安培定則可知，電磁鐵的下端為N極，上端為S極，當鐵塊在電磁鐵右下方時，鐵塊對地面的壓力大小等于鐵塊的重力；當鐵塊逐漸向電磁鐵下方移動時，此時鐵塊會受到電磁鐵對它向上的吸引力，則此時鐵塊對地面的壓力等于重力減去吸引力，所以此時鐵塊對地面的壓力小于鐵塊的重力；同時滑片逐漸向上滑動，電磁鐵的磁性逐漸增強，鐵塊受到的吸引力在逐漸變大，所以鐵塊對地面的壓力在逐漸減小，由于接觸面的粗糙程度不變，所以滑動摩擦力變小，拉力和滑動摩擦力是一對平衡力，大小相等，所以拉力變小，彈簧測力計示數變?。桓鶕?jù)可知，在受力面積一定時，鐵塊對地面的壓強在逐漸減小，故CD錯誤。 故選AB。 33. 如圖所示電路，當開關閉合，變阻器的滑片向右移動時，彈簧的長度會___________；保持滑片位置不變，把電源的正、負極對調，彈簧的長度會___________（以上兩空均選填“變長”、“不變”或“變短”），且鐵芯對地面的壓強會___________（選填“增大”、“減小”或“不變”）。 【答案】 ①. 變短 ②. 變短 ③. 增大 【解析】 【詳解】[1] 電流從電源的正極流出，從螺線管上端流入，下端流出，經滑動變阻器后回到負極，根據安培定則，可以判斷出通電螺線管的下端為N極，上端為S極；異名磁極相互吸引，通電螺線管會對上方的條形磁鐵產生向下的吸引力，當滑動變阻器的滑片向右滑動時，滑動變阻器接入電路中的電阻變大，電源電壓不變，根據歐姆定律可得，電路中的電流變小，通電螺線管的磁性減弱，對上方磁鐵的吸引力減小，彈簧長度變小。 [2]保持滑片位置不變，把電源的正、負極對調，電流方向改變，螺線管的磁極方向也隨之對調，上方變?yōu)镹級，與磁鐵的N相互排斥，彈簧的長度再次變短。 [3] 當螺線管和磁鐵相互排斥時，磁鐵給螺線管一個向下的排斥力，鐵芯對地面的壓力增大，在受力面積不變的情況下，壓強增大。 34. 如圖所示，GMR是巨磁電阻，它的阻值隨電磁鐵磁性的增強而減小。開關閉合，電磁鐵左端為________（選填“N”或“S”）極，再閉合，滑片向右移動，電磁鐵的磁性________（選填“增強”或“減弱”），指示燈變________（選填“亮”或“暗”）。 【答案】 ①. N ②. 減弱 ③. 暗 【解析】 【詳解】[1]開關S1閉合，電流從電磁鐵的右端流入、左端流出，由安培定則可知，電磁鐵的左端為N極、右端為S極。 [2][3]開關S1和S2同時閉合，滑片向右移動，變阻器連入電路中的電阻變大，左側電路中的電流變小，電磁鐵的磁性減弱，則GMR的電阻變大，根據歐姆定律可知，通過指示燈的電流變小，則指示燈變暗。 35. 如圖所示，是某同學探究“電磁鐵磁性強弱跟電流大小關系”的電路圖。 （1）電磁鐵磁性的強弱是通過觀察______來確定的。 （2）閉合開關后，當滑動變阻器滑片P向______（選填“a”或“b”）端移動時，電磁鐵磁性增強；由實驗可得到的結論是：當線圈匝數不變時，通過線圈的電流______，電磁鐵磁性越強。 （3）在圖中，電磁鐵的上端是______極（選填“N”或“S”）。 【答案】 ①. 吸引大頭針的數量（個數、數目） ②. a ③. 越大 ④. S 【解析】 【分析】 【詳解】(1)[1]電磁鐵磁性的強弱是通過觀察大頭針的吸引的數目判定，磁性越強，吸引的大頭針數目更多。 (2)[2][3]滑片P向a移動時，接入的電阻變小，總電阻變小，電源電壓不變，故電流變大，磁性變強；結論是當線圈匝數一定時，電流越大，磁性越強。 (3)[4]根據右手螺旋定則可知，四指的方向?yàn)殡娏鞯姆较?，大拇指的方向?yàn)镹極的方向，故電磁鐵的下端為N極，則在圖中，電磁鐵的上端是S極。 36. 在探究“影響電磁鐵磁性強弱的因素”實驗中，小明制成簡易電磁鐵甲、乙，并設計了如圖所示的電路。 （1）實驗中通過觀察 _____來判斷電磁鐵磁性的強弱，這種研究方法叫 _____； （2）當滑動變阻器滑片向左移動時，電磁鐵甲、乙吸引大頭針的個數 _____（填“增加”或“減少”），說明電流越 _____，電磁鐵磁性越強； （3）根據圖示的情境可知，_____（填“甲”或“乙”）的磁性強，說明電流一定時，_____，電磁鐵磁性越強； （4）根據右手螺旋定則，可判斷出乙鐵釘?shù)纳隙耸请姶盆F的 _____極。 【答案】 ①. 電磁鐵吸引大頭針數目的多少 ②. 轉換法 ③. 增加 ④. 大 ⑤. 甲 ⑥. 線圈匝數越多 ⑦. S 【解析】 【詳解】（1）[1][2]磁性的強弱是無法直接觀察的。利用磁性的不同產生的磁力不同來認識電磁鐵磁性的強弱不同，此題中就是利用電磁鐵吸引大頭針數目的不同來反映磁性強弱的不同的，這是一種轉換的方法。 （2）[3][4]當滑動變阻器滑片向左移動時，滑動變阻器連入電路的電阻減小，通過的電流變大，所以電磁鐵甲、乙的磁性增強，吸引大頭針的個數增加；說明電流越大，電磁鐵的磁性越強。 （3）[5]根據圖示的情境知道，電磁鐵甲吸引的大頭針數目多，說明甲的磁性強。 [6]兩電磁鐵串聯，電流相同，所以得出的結論是：電流一定時，線圈匝數越多，磁性越強。 （4）[7]乙螺線管中的電流是從上邊導線流入的，用右手握住螺線管，四指的方向和電流方向相同，那么，大拇指所指的下端為N極，所以上端為S極。 37. 如圖所示，R0是一個光敏電阻，光敏電阻的阻值隨光照強度的增加而減小，R是電阻箱（已調至合適阻值），它們和繼電器組成自動控制電路來控制路燈，白天路燈熄滅，夜晚路燈亮起。下列說法正確的是（　?。? A. 電路工作時，電磁鐵上端為N極 B. 給路燈供電的電源應接在b、c兩端 C. 控制電路電源電壓減小后，傍晚時路燈比原來早一些亮 D. 路燈發光時把電能全部轉化為光能 【答案】C 【解析】 【詳解】A．根據圖示可知，電流從電磁鐵的上端流入，根據安培定則可知，電磁鐵的上端為S極，故A錯誤； B．晚上時的光線暗，光敏電阻的電阻值大，電路中的電流值小，所以靜觸點與接通，所以要達到晚上燈亮，白天燈滅，則路燈供電的電源應接在、之間，故B錯誤； C．電源電壓減小后，在其它條件不變時，根據歐姆定律可知，電路中的電流變小，電磁鐵中的磁性變?nèi)?，傍晚時路燈比原來早一些亮，故C正確； D．路燈工作時電能轉化為光能、內能，不是全部轉化為光能，故D錯誤。 故選C。 38. “交通電子警察自動抓拍系統”原理如圖所示，當車輛違規闖紅燈時，就會自動接通攝像系統電路，“電子警察”就會自動抓拍違規車輛。下列說法正確的是（　?。? A. “交通電子警察自動抓拍系統”中的光控開關和壓力開關是并聯在電路中的 B. 只要光控開關接收到紅光，攝像系統就會自動拍攝 C. 只有光控開關和壓力開關都閉合時，攝像系統才會自動拍攝 D. 車輛只要經過埋有壓力開關的路口，攝像系統就會自動拍攝 【答案】C 【解析】 【詳解】ABC．“交通電子警察自動抓拍系統”中的光控開關和壓力開關是串聯在電路中的，分析電路圖可知，只有光控開關和壓力開關都閉合時，工作電路形成閉合回路，電磁鐵通電產生磁性吸引銜鐵向下，觸點接觸，攝像系統電路形成閉合回路，攝像系統才會自動拍攝，故AB錯誤，C正確； D．由題意知，車輛闖紅燈且要經過埋有壓力開關的路口，光控開關和壓力開關都閉合，攝像系統才會自動拍攝，故D錯誤。 故選C。 39. 小明為抽屜設計了一個簡易防盜報警器，并將它安裝在抽屜內。報警器原理圖如圖，光敏電阻的阻值隨光照射強度的增大而變小。下列說法正確的是（　?。? A. 控制電路為工作電路提供電源 B. 拉開抽屜時，R0兩端電壓變大 C. 合上抽屜時，電磁鐵磁性增強 D. 增大電阻R0，電鈴更容易響起 【答案】B 【解析】 【詳解】A．控制電路和工作電路的電源是各自獨立的，低壓電、弱電流控制高電壓、強電流，故A錯誤； B．拉開抽屜時，光敏電阻的阻值變小，電路中的電流變大，R0兩端電壓變大，故B正確； C．合上抽屜時，光敏電阻的阻值變大，電路中的電流變小，電磁鐵的磁性減弱，故C錯誤； D．增大電阻R0，根據歐姆定律，電路中的電流變小，電磁鐵的磁性減弱，磁力減小，銜鐵更不易被吸下來，電鈴更不容易響起，故D錯誤。 故選B。 40. 如圖所示是直流電鈴原理圖，關于電鈴工作時的說法不正確的是（　　） A. 電流通過電磁鐵時，電磁鐵有磁性且A端為N極 B. 電磁鐵吸引銜鐵，彈性片發生彈性形變 C. 小錘打擊鈴?fù)霑r(shí)，電磁鐵仍具有磁性 D. 小錘打擊鈴?fù)氚l(fā)出聲音，是由于鈴?fù)氚l(fā)生了振動 【答案】C 【解析】 【詳解】A．電流通過電磁鐵時，電磁鐵有磁性，根據安培定則判斷出A端為N極，故A正確，A不符合題意； B．電磁鐵向下吸引銜鐵時，彈性片彎曲發生形變具有彈性勢能，故B正確，B不符合題意； C．小錘擊打鈴?fù)霑r(shí)，彈性片和銜鐵分離，電路斷開，電磁鐵沒有磁性，故C錯誤，C符合題意； D．聲音是由物體的振動產生的，小錘擊打鈴?fù)氚l(fā)出聲音，是由于鈴?fù)氚l(fā)生了振動，故D正確，D不符合題意。 故選C。 41. 如圖所示是某科技小組設計的一種溫度自動控制報警裝置電路圖，以下說法中正確的是（　?。? A. 把水銀溫度計換成煤油溫度計同樣可以工作 B. 自動報警器的觸點類似一種開關 C. 自動報警器中的電磁鐵運用了電磁感應現象 D. 溫度達到90℃，紅燈亮，電鈴響 【答案】BD 【解析】 【詳解】A．水銀是金屬，能夠?qū)щ?，煤油是絕緣體；換成煤油溫度計，控制電路無法導通，溫度自動控制報警裝置不能工作，故A錯誤； B．自動報警器的觸點是在電磁繼電器的控制作用下的一個開關，故B正確； C．自動報警器中的電磁鐵運用了電流的磁效應，故C錯誤； D．溫度達到90℃，控制電路接通，電磁鐵產生磁性，銜鐵被吸下來，此時紅燈亮，電鈴響，故D正確。 故選BD。 42. 如圖為一款“智能照明燈”的電路，其控制電路中，電源電壓恒定，R1為可變電阻，R2為光敏電阻，其阻值隨光強度而變化。要求：燈L天黑時自動發光，天亮?xí)r自動熄滅，則R2的阻值應隨光照強度的增大而___________（選填“增大”或“減小”），若黃昏時燈L就亮了，不利于節能，應該將R1調___________（選填“大”或“小”）；若控制電路中的電源時間用久了，電源電壓降低，那么會出現的情況是燈泡的工作時間會___________（選填“變長”或“變短”）。 【答案】 ①. 減小 ②. 小 ③. 變長 【解析】 【詳解】[1]要使燈L在天亮?xí)r自動熄滅，電流需增大達到一定數值，銜鐵被吸合，燈L所在電路斷開，燈L自動熄滅，則可知天亮?xí)r光照強度增大，控制電路中電流增大，光敏電阻R2的阻值減小，所以，R2的阻值隨光照強度的增大而減小。 [2]黃昏時燈就亮了，為了節能，應該使光照強度更低，故光敏電阻R2的阻值更大，由于電磁鐵的吸合電流不變，根據歐姆定律可知，電路中的總電阻變大了，應減小R1的阻值。 [3]若控制電路中的電源時間用久了，電源電壓降低，根據歐姆定律可知，電路中的電流會變小，電磁鐵的磁性減弱，使得燈泡不到天黑時就工作，天亮?xí)r仍在工作，即燈泡的工作時間會變長。 43. 上海的磁懸浮列車示意圖如圖甲所示，軌道線圈上端是S極，要使列車懸浮起來，車身線圈上端是 _____ 極， 列車是靠電磁鐵 _____ （填“同名”或“異名”） 磁極間的相互作用而懸浮起來。圖乙是一種磁懸浮列車的設計原理圖，A是磁性穩定的電磁鐵，安裝在鐵軌上，B是安裝在車身上（緊靠鐵軌上方）的電阻非常小的螺線管。B中電流方向如圖乙所示，螺線管B與電磁鐵A之間相互 _____ （填“排斥”或“吸引”），從而使列車懸浮在鐵軌上方。 　　 【答案】 ①. S ②. 異名 ③. 排斥 【解析】 【詳解】[1][2]甲圖中依靠電磁鐵異名磁極相吸才能使車身懸浮，故車身線圈上端是S極。 [3]乙圖中要使車懸浮起來，相對的兩個磁極應相互排斥，才能使列車懸浮在鐵軌上。 44. 現在很多大型商場都安裝行如圖甲所示的“聰明的電梯”，載人和不載人時電梯運行的速度會發生變化，這種電梯的簡易控制電路如圖乙所示，圖中壓力傳感器R的阻值會隨壓力的增大而減小。 （1）電磁鐵的上端為______極； （2）簡述該裝置的工作過程。______ 【答案】 ①. N ②. 見解析 【解析】 【詳解】（1）[1]由圖可知，電流從電磁鐵的下端流入，上端流出，根據安培定則可知，電磁鐵的上端為N極。 （2）[2]壓力傳感器R的阻值會隨壓力的增大而減小，當有人走上電梯后，壓敏電阻受到的壓力變大，壓敏電阻的阻值變小，串聯電路總電阻等于各部分電阻之和，根據歐姆定律可知通過控制電路的電流變大，電磁鐵的磁性增強，銜鐵被吸下，銜鐵與觸點2接觸，工作電路中只剩下電動機，根據歐姆定律可知通過電動機的電流變大，根據P＝UI可知電動機的電功率變大，則電梯運行的速度加快；反之當無人站在電梯上時，壓敏電阻受到的壓力變小，壓敏電阻的阻值變大，串聯電路總電阻等于各部分電阻之和，根據歐姆定律可知通過控制電路的電流變小，電磁鐵的磁性減弱，銜鐵在彈簧的作用下被拉起，與觸點1接觸，定值電阻和電動機串聯接入電路，根據歐姆定律可知，電路中電流變小，電動機的電功率變小，則電梯運行的速度變慢。 1. 通電導體在磁場中受到磁力的作用，磁力的方向與______方向、______方向有關。 2.應用：電動機。其能量的轉化為：______能轉化為______能。 2. 直流電動機為什么需裝換向器？ 當線圈轉到如圖所示位置時，ab邊和cd邊受的磁場力恰好在同一條直線上，而且大小相等，方向相反，線圈在這個位置上受到相互平衡的兩個磁場力的作用，所以不能連續轉動下去。如何才能使線圈連續轉動下去呢？我們?cè)O(shè)想線圈由于慣性而通過平衡位置，恰在這時使線圈與電源線的兩個接頭互換，則線圈中的電流方向改變，它所受的磁場力的方向變成與原來的方向相反，從而可使線圈沿著原來旋轉方向繼續轉動。因此，要使線圈連續轉動，應該在它由于慣性剛轉過平衡位置時，立刻改變線圈中的電流方向。能夠完成這一任務的裝置叫做換向器。其實質是兩個彼此絕緣銅半環。 【答案】磁場 電流 電 機械 45. 如圖，在老師的指導下，小明成功制作了一個簡易電動機，通電后，電動機轉了起來。若要改變電動機的轉動方向，可以讓小明（　?。? A. 改變通電電流的大小 B. 將電源的正負極對調 C. 換用磁性更強的磁鐵 D. 增加電動機的線圈匝數 【答案】B 【解析】 【詳解】A．電流方向影響線圈轉動方向，電流大小影響的是轉動速度，故A不符合題意； B．將電源的正負極對調，電路中電流方向發生改變，電動機的轉動方向改變，故B符合題意； C．換用磁性更強的磁鐵可以增大轉速，不改變轉動方向，故C不符合題意； D．增加電動機的線圈匝數做可以增大轉速，不改變轉動方向，故D不符合題意。 故選B。 46. 電流表的線圈有電流通過時，線圈會帶動指針一起偏轉，線圈中電流越大，指針偏轉角度就越大。下列正確的是（　?。? A. 該電流表是利用電磁感應原理工作的 B. 線圈中電流越大，受磁場力就越大 C. 線圈中有電流通過時，把機械能轉化為電能 D. 改變線圈中電流方向，指針的偏轉方向不會改變 【答案】B 【解析】 【詳解】A．通過電流表的內部構造顯示電流表的制成原理∶通電線圈在磁場中受力而轉動，故A錯誤； B．電流越大，線圈受到的力越大，因此可以利用電流表指針的轉動幅度來體現電路中電流的大小，故B正確； C．線圈中有電流通過時，線圈在磁場中受力而轉動，將電能轉化為機械能，故C錯誤； D．改變線圈中的電流方向，其轉動方向會發生改變，故D錯誤。 故選B。 47. 如圖所示是揚聲器（喇叭）的結構圖。當揚聲器的線圈中通入攜帶聲音信息的時刻變化的電流時，線圈會在永久磁體的作用下帶動錐形紙盆振動發聲。下列說法中正確的是（　?。? A. 揚聲器工作時是將機械能轉化為電能 B. 揚聲器工作時線圈中不會有電流 C. 揚聲器中的永久磁體不會對線圈有作用力 D. 揚聲器的工作原理是通電線圈在磁場中受力運動 【答案】D 【解析】 【詳解】A．動圈式揚聲器在工作過程中消耗了電能，把電能轉化為機械能，故A錯誤； B．動圈式揚聲器工作時線圈會有地電流，故B錯誤； C．當線圈中有電流通過時，揚聲器中的永久磁體會對線圈有作用力，故C錯誤； D．揚聲器的工作原理是磁場對電流有力的作用，故D正確。 故選D。 48. 如圖1，?表示導線中的電流方向垂直于紙面向里，F(xiàn)是磁場對通電導線的作用力。用Fab、Fcd、Fa'b'、Fc'd'分別表示圖2、3中閉合開關時磁場對導體ab、cd、a'b'、c'd'的作用力，則（　?。? A. Fab豎直向上，F(xiàn)cd豎直向下 B. Fab豎直向下，F(xiàn)cd豎直向上 C. Fa'b'豎直向上，F(xiàn)c'd'豎直向下 D. Fa'b'豎直向下，F(xiàn)c'd'豎直向下 【答案】B 【解析】 【詳解】AB．由圖2可知，線圈右側dc中的電流的方向是向內的，根據磁場方向改變，其受到的磁場力的方向是豎直向上的，ab所受磁場力方向豎直向下，故A不符合題意，B符合題意； CD．由圖3知，線圈左側a′b′電流的方向是向里的，根據磁場方向不變，其受到的磁場力的方向是豎直向下的，c′d′所受磁場力方向豎直向下，故CD不符合題意。 答案B。 49. 如圖是直流電動機的工作原理圖，銅半環“AC、BD”叫做______，其作用是當線圈因慣性轉過平衡位置時，立即改變______，從而改變線圈的受力方向，使線圈在磁場中連續轉動。 【答案】 ①. 換向器 ②. 線圈中電流的方向 【解析】 【詳解】[1][2]如圖所示：AC、BD是換向器，它的作用是當線圈剛轉過平衡位置時，立即改變線圈中電流的方向，從而改變線圈的受力方向，保證了線圈持續的轉動下去。 50. 如圖所示，閉合開關，靜止的導體棒ab在軌道上向右運動，說明_______對通電導體有力的作用，若只將電源的正、負極對調，則導體棒ab將向_____運動（選填“左”或“右”）；若只將蹄形磁鐵的N、S極對調，則導體棒ab將向_____運動（選填“左”或“右”）。 【答案】 ①. 磁場 ②. 左 ③. 左 【解析】 【詳解】[1]閉合開關，靜止的導體棒ab在軌道上向右運動，說明導體棒ab受到向右的力作用，從實物圖可以看到，有電源，開關是閉合的，有電流流過導體棒ab，導體棒ab在蹄形磁鐵的磁場中，說明磁場對通電導體有力的作用。 [2][3]磁場對通電導線力的作用的方向，跟電流方向和磁場方向有關，只改變其中一個方向時，受力方向會改變；則若只將電源的正、負極對調，電流方向會變?yōu)橄喾?，磁場方向不變，?dǎo)體棒ab的運動方向會改變，開始是向右運動，現在是向左運動；若只將蹄形磁鐵的N、S極對調，磁場方向會變?yōu)橄喾?，電流方向不變，?dǎo)體棒ab的運動方向會改變，現在是向左運動。 51. 某興趣小組用一節干電池負極吸引著一塊強磁體，將一段銅絲做成“M”型，將銅絲小心地放置在電池上，使得銅絲與電池正極以及強磁體接觸，銅絲就開始旋轉起來，這里應用的原理是___________。 【答案】通電導體在磁場中受力運動 【解析】 【詳解】用一節干電池的負極吸引著一塊強磁體，將一段銅絲做成“M”型，將銅絲小心地放置在電池上，使得銅絲與電池正極以及強磁體接觸，通電后，銅絲中有電流通過，原來在磁場中靜止的銅絲運動起來，說明通電導體在磁場中受到力的作用，這是電動機的原理。 52. 如圖，多次實驗發現，把磁鐵靠近正發光的白熾燈時，燈絲會發生抖動，這是因?yàn)橥妼?dǎo)體在磁場中會受到___________的作用，___________（選填“電動機”或“發電機”）是利用這個原理制成的。 【答案】 ①. 力 ②. 電動機 【解析】 【詳解】[1][2]將一磁鐵靠近正在發光的白熾燈泡時，因?yàn)橥妼?dǎo)體在磁場中受到力的作用，所以通電的燈絲發生了抖動；電動機的原理是通電導體在磁場中受到的力的作用，所以電動機是根據該原理制成的。 53. 如圖所示的是演示電動機工作原理的實驗裝置圖，閉合開關后，導體棒ab向左滑動，現同時更換電源的正負接線柱和磁體的南北極，重新實驗，則閉合開關后導體棒ab將向______（選填“左”或“右”）滑動。  【答案】左 【解析】 【詳解】閉合開關后，導體棒ab的受力方向與電流方向和磁場方向有關，若只改變電流方向或磁場方向，導體棒ab的運動方向改變，如果同時改變電流方向和磁場方向，導體棒ab的運動方向不變，所以現同時更換電源的正負接線柱和磁體的南北極，重新實驗，則閉合開關后導體棒ab將向左滑動。 54. 在探究“磁場對通電導體的作用”的實驗中，小明設計了如圖所示的電路，導體棒ab用絕緣細線懸掛在蹄形磁鐵的兩極之間。 （1）磁體周圍和通電導線周圍都存在一種特殊物質是 _____（選填“磁場”或“磁感線”）； （2）閉合開關前，導體棒ab靜止，閉合開關后，導體棒ab向右運動，說明磁場對 _____有力的作用； （3）斷開開關，將圖中磁鐵的N、S極對調，再閉合開關，會發現導體a、b的運動方向與對調前的運動方向 _____，說明通電導體在磁場中的受力方向與 _____有關； （4）斷開開關，將圖中電源的正、負極對調，再閉合開關，會發現導體a、b的運動方向與對調前的運動方向 _____，說明通電導體在磁場中的受力方向與 _____有關； （5）如果同時改變磁場方向和電流方向，_____（填“能”或“不能”）確定受力方向與磁場方向或電流方向是否有關。 【答案】 ①. 磁場 ②. 通電導體 ③. 相反 ④. 磁場方向 ⑤. 相反 ⑥. 電流方向 ⑦. 不能 【解析】 【詳解】（1）[1]磁體周圍和通電導線周圍都存在一種特殊物質是磁場，而磁感線是不存在的。 （2）[2]將一根導體ab置于蹄形磁鐵的兩極之間，未閉合開關前，電路中沒有電流，導體靜止不動，閉合開關后，電路中有電流，導體運動，說明磁場對通電導體有力的作用。 （3）[3][4]斷開開關，將圖中磁鐵的N、S極對調，磁場方向改變，再閉合開關，電流方向不變，會發現導體ab的運動方向與對調前的運動方向相反，向左運動，這說明通電導體在磁場中的受力方向與磁場方向有關。 （4）[5][6]斷開開關，將圖中電源的正、負極對調，電流的方向發生了變化，再閉合開關，會發現導體a、b的運動方向與對調前的運動方向相反，這說明通電導體在磁場中的受力方向與電流的方向有關。 （5）[7]同時改變磁場方向和電流方向，導體運動的方向不變，不能確定受力方向與磁場方向或電流方向是否有關。 55. 研究電動機的工作過程． （1）電動機的工作原理是磁場對______有力的作用．甲圖中，線圈左右兩邊框ab、cd的受力方向相反，其原因是______． （2）乙圖中的線圈所在的位置______（填“是”或“不是”）平衡位置，圖中C、D組成的裝置叫______，它的作用是在線圈______（填“剛轉到”“即將轉到”或“剛轉過”）平衡位置時，自動改變線圈中的電流方向，從而使線圈持續轉動電動機工作時是把電能轉化為______． 【答案】 ①. 通電線圈 ②. 電流方向不同 ③. 是 ④. 換向器 ⑤. 剛轉過 ⑥. 機械能 【解析】 【詳解】(1)[1]電動機的工作原理是磁場對通電線圈有力的作用． [2]線圈受力方向與電流方向和磁場方向有關；甲圖中，線圈左右兩邊框ab、cd的受力方向相反，是因?yàn)閮蓚?cè)的電流方向不同． (2) [3]當線圈轉到乙圖中時，此時線圈左右兩邊框ab、cd的受力方向相反，且在一條直線上，受力平衡，線圈將恰好達到平衡位置; [4][5]線圈可以持續轉動，是因?yàn)樗友b了換向器，即圖中C、D組成的裝置，它能在線圈剛轉過平衡位置時，自動改變線圈中的電流方向． [6]電動機工作時消耗電能，得到機械能，是把電能轉化為機械能． 56. 關于電動機，下列說法錯誤的是（ ） A. 電動機是利用通電導體在磁場中受力運動的原理制成的 B. 電動機工作時將電能轉化為機械能 C. 電動機就是根據電流磁效應制成的 D. 電動機工作時，電流做功要消耗電能 【答案】C 【解析】 【詳解】AC.電動機的原理：通電導體在磁場中受力運動，故A正確，不符合題意，C錯誤，符合題意； B.電動機工作時，消耗電能，產生機械能，故是將電能轉化為機械能的裝置，故B正確，不符合題意； D.電動機工作時，電流通過導體做功，需要消耗電能，故D正確，不符合題意． 57. 如圖所示，把一個在家庭電路中正在發光的燈泡放到蹄形磁體中間，發現燈絲晃動.關于這種現象.下列說法中正確的是（ ） A. 燈絲晃動是因?yàn)闊艚z是鎢制成的，能夠被磁體吸引 B. 該現象中，內能轉化為機械能 C. 燈絲晃動是因?yàn)榇艌鰧?duì)通電導體有力的作用 D. 利用該現象原理可以制成發電機 【答案】C 【解析】 【詳解】A．燈絲是鎢制成的，鎢不是磁性材料，不能夠被磁體吸引．故A錯誤． B．該現象中消耗電能產生機械能，將電能轉化為機械能．故B錯誤． C．正在發光的燈泡中燈絲有電流通過（即通電導體），將其放入磁場中后，會受到磁場的作用力，所以燈絲會晃動．所以燈絲晃動是因?yàn)榇艌鰧?duì)通電導體有力的作用．故C正確． D．利用通電導體在磁場中受力原理可以制成電動機．故D錯誤． 58. 電動自行車、電動摩托車、電動汽車、電動公交車等已廣泛應用于現代生活中，它們都是利用電動機來工作的，電動機工作過程中能量轉化情況主要是（　　） A. 電能轉化成熱能 B. 電能轉化成機械能 C. 機械能轉化成電能 D. 太陽能轉化成機械能 【答案】B 【解析】 【詳解】電動機工作過程中，消耗了電能，將其轉化為機械能，故只有B正確． 59. 如圖為直流電動機的工作原理圖，分析正確的是 A. 改變磁場方向可以改變線圈轉動的方向 B. 電動機通電后不轉，一定是電路斷路 C. 電動機工作過程中，消耗的電能全部轉化為機械能 D. 線圈連續轉動是靠電磁繼電器來實現的 【答案】A 【解析】 【詳解】A. 線圈轉動方向可通過改變電流方向或者磁場方向來改變； B. 電動機不轉，存在原因很多，短路、斷路等均有可能； C. 消耗的電能部分轉化為機械能，部分因發熱轉化為內能； D. 連續轉動時靠A、B兩個電刷改變線框中電流方向?qū)崿F(xiàn)的； 60. 如圖所示是一種動圈式耳機的內部結構示意圖。當音圈中有大小和方向反復變化的電流通過時，音圈帶動音膜______（選填“向左”“向右”或“左右往復”）運動。音圈之所以運動，是由于______對通電線圈有力的作用，此過程中，______轉化為機械能。 【答案】 ①. 左右往復 ②. 磁場 ③. 電能 【解析】 【詳解】[1][2][3]當音圈中有大小和方向反復變化的電流通過時，由于磁場對通電導體有力的作用，所以音圈會運動，從而帶動音膜運動；又因?yàn)殡娏鞣较蚴欠磸?fù)變化的，音圈受力方向也隨之反復改變，所以音圈帶動音膜左右往復運動。此過程中，消耗了電能，將電能轉化為機械能。 61. 圖甲為一臺簡易電動機，它由一節舊電池、小塊銣磁鐵和線框組成，磁鐵吸在電池下端，線框由裸銅導線繞制；圖乙為電動機工作原理圖，箭頭表示磁感線方向。根據圖乙可知，磁鐵上端為_____（填“N”或“S”）極；線框在轉動過程中將___能轉化為___能。 【答案】 ①. N ②. 電 ③. 機械 【解析】 【詳解】[1]由圖乙知，磁鐵的上端為N極，因?yàn)榇鸥芯€由磁體的N極出來回到S極。 [2][3]線框能夠轉動，是因?yàn)橥妼?dǎo)體在磁場中受到力的作用，所以這個過程是電能轉化為機械能。 1.電磁感應：閉合電路的部分導體在磁場中______運動就會產生感應電流的現象。 2. 產生感應電流必須同時滿足三個條件： （1）電路是______；（2）導體要在磁場做______的運動；（3）切割磁感線運動的導體只能是______，三者缺一不可。如果不是閉合電路，即使導體做切割磁感線運動，導體中也不會有感應電流產生，只是在導體的兩端產生感應電壓。 3.感應電流的方向：感應電流的方向跟導體______方向和______方向有關。因此要改變感應電流的方向，可以從兩方面考慮，一是改變導體的運動方向，即與原運動方向相反；二是使磁感線方向反向。但是若導體運動方向和磁感線方向同時改變，則感應電流的方向不發生改變。 4.應用：發電機 發電機的原理是電磁感應，發電機的基本構造是磁場和在磁場中轉動的線圈。其能量轉換是把機械能轉化為電能。 【答案】切割磁感線 閉合 切割磁感線 一部分 切割磁感線運動 磁感線 62. 成績優異的小王常常用音樂填滿自己的業余時間，眾多樂器中，他獨愛電吉他。一天在他彈奏電吉他時突然想到，電吉他中可能蘊藏著豐富的電學知識，于是他打開了電吉他中的電拾音器，看到了如圖所示的基本結構，查詢資料得知：“磁體附近的金屬弦容易被磁化，因此弦振動時，在線圈中產生感應電流，電流經電路放大后傳送到音箱發出聲音?！标P(guān)于電拾音器下列說法錯誤的是（　　） A. 取走磁體，電吉他將不能正常工作 B. 金屬弦如果選用銅制成，電吉他將不能正常工作 C. 線圈中產生感應電流的原理與揚聲器的工作原理相同 D. 線圈中產生感應電流表明機械能可以轉化為電能 【答案】C 【解析】 【詳解】A．取走磁體，就沒有磁場，振弦不能切割磁感線產生電流，電吉他將不能正常工作，A正確，不符合題意；B．銅不可以被磁化，則選用銅質弦，電吉他不能正常工作，故B正確，不符合題意；C．線圈中產生感應電流的原理是電磁感應現象揚聲器的工作原理是通電導體在磁場中受力運動，故C錯誤，符合題意；D．線圈中產生感應電流表明機械能可以轉化為電能，故D正確，不符合題意。故選C。 63. 風是一種潛力很大的新能源，地球上可用來發電的風力資源幾乎是現在全世界水力發電量的10倍。因此國內外都很重視利用風力來發電。某?？萍夹〗M結合所學知識，利用如圖裝置對“風力發電”展開探究。以下觀點不正確的是（　　） A. 只要銅棒AB在磁場中運動，就會產生感應電流 B. 只改變銅棒AB運動方向時，感應電流的方向改變 C. 感應電流的大小與銅棒AB切割磁感線的速度有關 D. 風力發電的工作過程是將機械能轉化為電能的過程 【答案】A 【解析】 【詳解】A．根據產生感應電流的條件可知：要產生感應電流，導體必須是閉合電路的一部分，同時必須做切割磁感線運動，故A錯誤，符合題意； B．感應電流的方向與磁場方向和導體運動的方向有關，只改變銅棒AB運動方向或磁場方向時，感應電流的方向都會改變，故B正確，不符合題意； C．感應電流的大小與磁場的強弱和導體運動的速度有關，運動速度越快，產生的感應電流越大，故C正確，不符合題意； D．風力發電的工作過程是將機械能轉化為電能的過程，故D正確，不符合題意。 故選A。 64. 如圖，對著話筒說話時，膜片和與膜片連在一起的線圈由于受聲波的作用而振動，由于線圈在磁場中做 _____，從而產生 _____，這樣就把強弱不同的聲信號轉化成了強弱不同的電流信號，這個過程中，話筒將機械能轉化為 _____能； 【答案】 ①. 切割磁感線運動 ②. 電流 ③. 電 【解析】 【詳解】[1][2][3]當你對著話筒說話時，與膜片連在一起的線圈會振動，線圈在永久磁體提供的磁場中振動，實際上是線圈在做切割磁感線運動，從而產生感應電流，這是電磁感應現象。此過程中消耗機械能，得到電能，即將機械能轉化為電能。 65. 如圖所示是小明設計的手搖電筒，其內部除燈泡、導線外只有固定的線圈和可來回運動的條形磁鐵，當他沿圖中箭頭方向來回?fù)u動手電筒時，燈泡發光，手搖電筒中___________相當于電源，它應用的是___________原理。 【答案】 ①. 線圈 ②. 電磁感應 【解析】 【詳解】[1][2]當他沿圖中箭頭方向來回?fù)u動手電筒時，固定的線圈在磁場中做切割磁感線運動，就產生了感應電流，線圈在裝置中的作用相當于電源；由此可知，手電是利用電磁感應現象制成的，在產生電流的過程中，消耗了機械能，產生了電能，機械能轉化為電能。 66. 小明把一個釹磁鐵（強力磁鐵）通過銅管時，發現磁鐵下落是緩慢的，且磁性越強，磁鐵下降越慢。小明分析產生這種現象的原因可能是：釹磁鐵下降時，在銅管中產生了__________，隨即使銅管周圍存在__________，與釹磁鐵產生相互作用，使磁鐵下降減慢。釹磁鐵的機械能最終轉化為__________能。 【答案】 ①. 電流 ②. 磁場 ③. 電 【解析】 【詳解】[1][2][3]當磁鐵下降時會導致銅管的磁通量發生變化，產生感應電流，從而銅管出現感應磁場，與釹磁鐵產生相互作用，使磁鐵下降減慢，釹磁鐵的機械能轉化為電能。 67. 如圖所示是研究磁產生電的實驗裝置。 （1）圖甲所示實驗中通過觀察電流表指針___________來判斷是否有感應電流產生； （2）若要使圖甲的電路中產生感應電流，要滿足的條件有：一是開關要___________；二是導體AB在磁場中做___________運動； （3）如圖乙所示是實驗室用的手搖發電機，在發電機和小燈泡電路里串聯一個電流表，慢慢搖動手柄，觀察到電流表的指針左右搖擺，這表明該發電機發出的電是___________（選填“直流電”或“交流電”）； （4）觀察手搖發電機燈泡的發光與手電筒燈泡的發光的不同之處是___________。 【答案】 ①. 是否偏轉 ②. 閉合 ③. 切割磁感線 ④. 交流電 ⑤. 見解析 【解析】 【詳解】（1）[1]圖甲是探究的磁產生電的實驗裝置，實驗中通過觀察電流表指針是否偏轉來判斷是否有感應電流產生，若電流表指針偏轉表示有感應電流產生。 （2）[2][3]要使圖甲的電路中產生感應電流，需要閉合回路，且導體在磁場中做切割磁感線運動，即一是開關要閉合；二是導體AB在磁場中做切割磁感線運動。 （3）[4]慢慢搖動手柄，觀察到電流表的指針左右搖擺，說明電流方向在改變，故表明該發電機發出的電是交流電。 （4）[5]手搖發電機燈泡發出來的光有閃爍，因?yàn)槭謸u發電機產生出來的是交流電且電壓不穩；手電筒燈泡發出來的光亮度穩定，因?yàn)槭蛛娡彩请姵毓╇姡妷悍€(wěn)定。 68. 在“探究感應電流的產生”的實驗中，某同學的四次實驗情況分別如圖所示。 （1）有同學說：“只要閉合電路中一部分導體在磁場中運動，就會產生感應電流?！蹦阏J(rèn)為他的說法對嗎？______（選填“對”或“不對”），圖 ______可支持你的結論； （2）為了探究感應電流的方向跟磁場方向和導體運動方向之間的關系： ①根據圖甲和圖乙的實驗現象可知：在磁場方向相同的情況下，感應電流的方向與 ______有關； ②根據圖乙和圖丁的實驗現象可知：在導體的運動方向相同的情況下，感應電流的方向與 ______有關； （3）從能量的角度來分析，感應電流的產生過程是 ______能轉化為 ______能的過程。 【答案】 ①. 不對 ②. 丙 ③. 導體運動方向 ④. 磁場方向 ⑤. 機械 ⑥. 電 【解析】 【詳解】（1）[1][2]要產生感應電流，閉合電路的部分導體在磁場中要做切割磁感線運動，如圖丙，雖然導體運動了，但導體運動時不切割磁感線，而是順著磁感線的方向運動，電流表的指針沒有偏轉，即電路中沒有感應電流產生，所以此同學的說法不對。 （2）①[3]圖甲導體向右運動，電流計的指針向左偏轉；圖乙磁場方向不變，導體向左運動，電流計的指針向右偏轉，由甲、乙兩圖可知，在磁場方向相同的情況下，感應電流方向與導體的運動方向有關。 ②[4]圖乙N極在上，導體向左運動，電流計的指針向右偏轉；圖丁導體運動方向不變，改變了磁場的方向，使S極在上，電流計的指針向左偏轉，由乙、丁兩圖可知，在導體的運動方向相同的情況下，電流的方向與磁場（或磁感線）的方向有關。 （3）[5][6]導體做機械運動，消耗了機械能，得到了電能，所以在此過程中，機械能轉化為電能。 69. 如圖所示是“探究什么情況下磁可以生電”的實驗裝置。 （1）實驗中，AB棒的材料可能是______（填“塑料”或“鋁”）； （2）實驗時，通過觀察______判斷電路中是否有感應電流產生； （3）閉合開關，實驗探究過程記錄如表所示： 根據實驗現象，初步得出電路中產生感應電流的條件是：閉合電路的一部分導體在磁場中做______運動，在該運動過程中，主要將機械能轉化為______能； （4）保持AB棒運動方向不變，僅將磁體N、S極對調，重復上述實驗，是為了探究感應電流方向與______的關系； （5）若將此裝置中靈敏電流計換成______，可進一步探究電動機的工作原理。 【答案】 ①. 鋁 ②. 靈敏電流計指針有無偏轉 ③. 切割磁感線 ④. 電 ⑤. 磁場方向 ⑥. 電源 【解析】 【詳解】（1）[1]磁生電的條件是：閉合電路的部分導體在磁場中做切割磁感線運動，圖示中的AB棒便是條件中的部分導體，所以AB棒是鋁。 （2）[2]電路中有電流產生時，靈敏電流計的指針偏轉，無電流產生時，電流計的指針不偏轉，所以通過觀察靈敏電流計指針有無偏轉來判斷電路中感應電流的有無。 （3）[3]由表格知，AB棒靜止或不做切割磁感線運動時，無感應電流產生，做切割磁感線運動時，有感應電流產生，所以產生感應電流的條件是：閉合電路的部分導體在磁場中做切割磁感線運動。 [4]導體切割磁感線時，將機械能轉化為電能，從而在閉合電路中，產生感應電流。 （4）[5]AB棒運動方向不變，即保持做切割磁感線運動，對調磁體的N、S極，即改變磁場方向，這可探究的是感應電流的方向與磁場方向的關系。 （5）[6]要探究電動機的工作原理：通電導體在磁場中受到力的作用，則電路中需要有電源，所以將電流計換成電源可達到目的。 70. 甲、乙兩個相同的裝置分別由U型磁鐵、導體棒和支架構成，導體棒ab和cd由導線連接，如圖所示，閉合開關并向右移動ab，cd也會隨之向右運動，關于此現象，下列判斷正確的是（　　） A. 甲裝置相當于電動機 B. 乙裝置相當于發電機 C. 向左移動ab，cd仍向右運動 D. 甲裝置將機械能轉化為電能 【答案】D 【解析】 【分析】 【詳解】A．甲裝置中導體棒ab向右運動，切割磁感線產生感應電流，相當于發電機，故A錯誤； B．感應電流流過導體棒cd，在磁場作用下，導體棒cd向右運動，乙裝置相當于電動機，故B錯誤； C．向左移動ab，會切割磁感線產生感應電流，由右手定則得，產生的感應電流方向?yàn)閎到a。感應電流流過cd，在磁場作用下，cd會運動。由左手定則得，cd向左運動，故C錯誤； D．甲裝置中導體棒ab向右運動，切割磁感線產生感應電流，將機械能轉化為電能，故D正確。 故選D。 71. 圖甲是發電機原理的示意圖，圖乙中的“〇”表示導線ab，當它在磁場中分別轉動到位置時，運動方向已用箭頭標出，圖甲中的導線ab，下列說法正確的是（　?。? A. 在位置1時，電路中不會產生感應電流 B. 圖甲的電路中沒有電源 C. 在位置3時，電路中不會產生感應電流 D. 發電機產生的電流方向不變 【答案】A 【解析】 【詳解】AC．小圓圈“〇”表示垂直于紙面、繞垂直于紙面的軸轉動的一根導線，它是閉合電路的一部分；由圖知磁感線方向水平向右，而導線在位置1時的運動方向與磁感線方向平行，不切割磁感線，不能產生感應電流；導線在位置2、3、4時都切割磁感線，能產生感應電流，故A正確，C錯誤； B．發電機的原理是電磁感應現象，將機械能轉化為電能，則該裝置相當于電源，為小燈泡提供電能，故B錯誤； D．由于導線在不同位置時切割磁感線的方向不同，所以產生感應電流的方向也不同（會變化），故D錯誤。 故選A。 72. 如圖所示，學校的飯卡的內部其實是一組線圈與一個信息芯片相連，卡中沒有電池。當飯卡接觸感應器時，線圈給芯片供電使芯片工作，下列說法正確的是（　?。? A. 線圈就是一個電磁鐵 B. 線圈相當于用電器 C. 線圈給芯片供電的原理與發電機原理相同 D. 線圈給芯片供電的原理是通電線圈在磁場里受力運動 【答案】C 【解析】 【詳解】當飯卡接觸感應器時，線圈在磁場中做切割磁感線運動時，導體中有感應電流產生，線圈給芯片供電使芯片工作，這是電磁感應現象，線圈相當于電源，與發電機的原理是相同，故C正確，ABD錯誤。 故選C。 73. 如圖，以塑料管為連接軸將兩個玩具電動機連接起來，電動機甲連接一個小燈泡，電動機乙連接電源，閉合開關后 A. 小燈泡不發光，因?yàn)樾襞菸磁c電源相連 B. 小燈泡發光，甲此時相當于發電機 C. 乙的工作原理是電磁感應 D. 甲工作時，電能轉化為機械能 【答案】B 【解析】 【詳解】A．閉合開關，乙電動機中有電流通過，乙電動機工作，乙電動機工作時，可以帶動甲電動機轉動，甲電動機內部的線圈在內部磁場中做切割磁感線，會產生感應電流，有電流流過小燈泡，小燈泡會發光，故A錯誤； B．甲電動機內部線圈在內部磁場中做切割磁感線，會產生感應電流，小燈泡發光，甲相當于發電機，故B正確； C．乙是電動機，乙的工作原理是通電線圈在磁場中受力而轉動，故C錯誤； D．甲相當于一個發電機，甲工作時，將機械能轉化為電能，故D錯誤． 74. 如圖所示，把兩個發光二極管極性相反地并聯起來，并與手搖發電機串聯。轉動搖把，線圈在磁場中做_________運動，產生感應電流，我們會觀察到_______（填字母序號） A.只有紅燈一直亮 B.只有黃燈一直亮 C.兩燈都一直亮 D.兩燈交替發光 【答案】 ①. 切割磁感線 ②. D 【解析】 【詳解】[1]線圈在磁場中轉動時，會產生感應電流說明是電磁感應現象，要產生感應電流，線圈在磁場中必須做切割磁感線運動。 [2]由于發光二極管具有單向?qū)щ娦?，所以把兩個發光二極管極性相反地并聯起來，并與發電機串聯，發電機發出的電是交流電，所以兩個發光二極管交替發光，故D符合題意，ABC不符合題意。 故選D。 75. 如圖所示，是研究磁產生電的實驗裝置。 （1）若要使圖甲的電路中產生感應電流，要滿足的條件：一是開關閉合；二是___________； （2）如圖乙所示是實驗室用的手搖發電機，在發電機和小燈泡的電路里串聯一個電流表。①慢慢搖動手柄，觀察到電流表的指針左右擺動，這表明該發電機發出的電是___________（選填“直流電”或“交流電”）。②搖動手柄發現燈泡發光，則此過程中___________能轉化為電能。③快速搖動手柄，發現小燈泡的亮度比原來變___________（選填“亮”或“暗”）。 【答案】 ①. 導體AB在磁場中做切割磁感線運動 ②. 交流電 ③. 機械 ④. 亮 【解析】 【詳解】（1）[1]要使圖甲的電路中產生感應電流，需要閉合回路，且導體在磁場中做切割磁感線運動，即一是開關要閉合；二是導體AB在磁場中做切割磁感線運動。（2）①[2]慢慢搖動手柄，觀察到電流表的指針左右搖擺，說明電流方向在改變，故表明該發電機發出的電是交流電。 ②[3]搖動手柄發現燈泡發光，是機械能轉化為電能的過程。 ③[4]快速搖動手柄，感應電流變大，小燈泡亮度變亮。 一、單選題 76. 人類最早的磁化技術出現在我國宋代。據《武經總要》記載，如圖所示，古人先將魚形鐵燒紅，令鐵魚頭尾指向南北，然后將其放入水中冷卻，依靠地磁場獲得磁性，再將其放入水中漂浮，制成指南魚，圖中是它靜止時的指向。下列判斷正確的是（　?。? A. 魚形鐵不能被磁體吸引 B. 指南魚周圍存在磁感線 C. 指南魚魚頭應標注“N” D. 指南魚的腹部磁性最強 【答案】C 【解析】 【詳解】A．鐵片燒紅后，達到特定溫度，蘸水淬火后，在地磁場作用下，內部的分子排列有方向性，獲得磁性，即磁化，魚形鐵被磁化后能被磁體吸引，故A錯誤； B．磁體周圍存在磁場，故指南魚被磁化后周圍存在磁場；磁感線是為了形象描述磁場而畫的一些線，磁感線實際并不存在，故B錯誤； C．將做好的指南魚放入水盆中，根據同名磁極相互排斥，異名磁極相互吸引，指南魚的N極指向地磁場的南極，即地理的北極，即指南魚魚頭應標注“N”，故C正確； D．磁體的磁極磁性最強，指南魚的魚頭與魚尾磁性最強，故D錯誤。 故選C。 77. 圖中的a表示垂直于紙面的一段導線，它是閉合電路的一部分。當a在下列磁場中沿圖中所示方向運動時，不會產生感應電流的是（　　） A. B. C. D. 【答案】D 【解析】 【詳解】當閉合電路的一部分導體切割磁感線時，會產生感應電流，而ABC導體都在切割磁感線，而只有D順著磁感線運動，不會切割磁感線，故ABC不符合題意，D符合題意。 故選D。 78. 風能作為一種清潔的新能源，越來越受到世界各國的重視。風力發電已成為我國新能源戰略的重要組成部分。下列選項中與風力發電機原理相同的是（　　） A. B. C. D. 【答案】C 【解析】 【詳解】風力發電，消耗風能，產生電能，是將風能轉化為電能的過程，所以，原理是電磁感應。 A．圖中是奧斯特實驗，小磁針發針偏轉說明通電導體周圍有磁場，故A不符合題意； B．圖中是利用電磁繼電器進行控制的電路，電磁鐵通電時有磁性，斷電時無磁性，電鈴就是利用電磁鐵的這個特性工作的，故B不符合題意； C．當圖中線圈在磁場中做切割磁感線運動時，燈泡會發光，這是電磁感應，與發電機的原理相同，故C符合題意； D．圖中開關閉合后，電路中有電流，通電導體受到磁場力的作用發生運動，即是電動機的制作原理，故D不符合題意。 故選C。 79. 如圖所示的實驗中能說明發電機工作原理的是（　?。?A. 磁極間有相互作用 B. 通電導線周圍存在磁場 C. 通電導體在磁場中受力 D. 電磁感應現象 【答案】D 【解析】 【詳解】A．磁極之間的相互作用是同極相互排斥，異極相互吸引，并不能說明發電機的工作原理，故A不符合題意； B．通電導體周圍存在磁場是奧斯特實驗，并不能說明發電機的工作原理，故B不符合題意； C．通電導體在磁場中受力是電動機的工作原理，故C不符合題意； D．電磁感應現象是發電機的工作原理。故D符合題意。 故選D。 80. 電和磁的關系可以理解為“電生磁”或“磁生電”，下列幾個裝置都與這一關系有關，其中正確的說法是（　?。? A. 圖甲，當電磁繼電器線圈通以額定電流時，接線柱AB接通 B. 圖乙，繞在鐵釘上的線圈通電電流越大，能吸引的回形針數量越多 C. 圖丙，動圈式話筒的工作原理與電動機的工作原理相同 D. 圖丁，揚聲器是利用電磁感應的原理工作的 【答案】B 【解析】 【詳解】A．圖甲，當電磁繼電器線圈通以額定電流時，電磁鐵產生磁性，將銜鐵向下吸，動觸點B與靜觸點C接通，故A錯誤； B ．電磁鐵磁性強弱與電流的大小和線圈的匝數有關，圖乙中，當線圈電流越大時，電磁鐵產生的磁性越強，則能吸引的回形針數量就越多，故B正確； C．動圈式話筒工作時，聲音的振動帶動線圈在磁場中做切割磁感線的運動，在線圈中產生與聲音變化一致的感應電流，動圈式話筒工作利用了電磁感應原理，與發電機的工作原理相同，故C錯誤； D．圖丁中，揚聲器中通入交變電流，通電的線圈在磁場中受力而帶動紙盆振動發出聲音，因此揚聲器是利用通電導體在磁場中受力的作用而工作的，故D錯誤。 故選B。 81. 下列是教材中涉及電與磁的探究實驗或?qū)嶒?yàn)結論的情景示意圖。其中實驗原理或結果與電動機工作原理相同的是（　　） A. 奧斯特實驗 B. 安培定則 C. 通電導線在磁場中受力 D. 探究電磁感應現象 【答案】C 【解析】 【詳解】電動機是根據通電導體在磁場中受到力運動的原理工作的； A．這是奧斯特實驗，表明通電導線周圍存在磁場，故A不符合題意； B．圖中螺線管中電流方向是由左側進入、右側流出，利用安培定則可知通電螺線管的右端為N極，故B不符合題意； C．圖中有電源，通電導體在磁場中受力而運動，是電動機的原理圖，故C符合題意； D．圖中沒有電源，是探究電磁感應現象的實驗，是發電機的原理圖，故D不符合題意。 故選C。 二、填空題 82. 某小區因暴雨引起車庫積水，部分車輛被淹，小明看到新聞后，設計了如圖所示的車庫積水自動報警器，如圖是該報警器原理圖，金屬塊A和B分別固定在車庫地面附近適當高處，若車庫積水水面到達 _____處（選填“A”或“B”）時，_____（選填“綠”或“紅”）燈發光報警，此時電磁鐵的上端是 _____極（選填“N”或“S”）。 【答案】 ①. B ②. 紅 ③. N 【解析】 【詳解】[1][2]由圖示知，車庫積水水面到達B處時，水是導體，將金屬塊A和B接通，電磁鐵中有電流通過，將銜鐵吸下，紅燈接通，發光報警。水面未達到B處時，電磁鐵中沒有電流通過，銜鐵彈起，綠燈亮。 [3]由圖示知，電磁鐵有電流通過時，電流由下端流入，上端流出，據安培定則知，電磁鐵的N極在上端。 三、作圖題 83. 如圖所示，畫出通電螺線管中的電流方向和它外部磁感線a的方向。 【答案】 【解析】 【詳解】由圖可知，電流從正極出發，回到負極，根據安培定則可知，右手握住通電螺線管，四指指向電流方向，大拇指所指方向，即通電螺線管的右端為N極，磁感線由N極出發，回到S極，如圖所示： 84. 如圖所示，請根據兩條形磁體磁感線分布情況，在括號中標出磁體的N極和S極。 【答案】 【解析】 【詳解】根據磁感線方向的規定，磁體外部的磁感線是從N極出發，回到S極，故左端為N極，右端為S極，如圖所示： 85. 通電螺線管左側放一條形磁體，閉合開關后，小磁針靜止在如圖所示的位置。請標出：（1）電源右側的極性（用“+”或“-”表示）；（2）a點磁感線方向；（3）小磁針靜止時右端的磁極（用“N”或“S”表示）。 【答案】 【解析】 【詳解】根據通電螺線管和條形磁體之間的磁感線可判斷，通電螺線管的左端與條形磁體的右端是同名磁極，都是S極，根據安培定則可判斷，電源的左側為正極、右側為負極；磁體周圍的磁感線是從磁體N極出來，回到磁體的S極，所以a點的磁感線方向指向條形磁體的S極；根據異名磁極相互吸引的規律可知，小磁針靜止時左端為S極，右端為N極。如圖所示 四、實驗題 86. 某實驗小組用自制電磁鐵探究影響電磁鐵磁性強弱的因素。他們用相同的漆包線和鐵釘繞制成兩個電磁鐵A和B，B鐵釘上繞有更多匝數的線圈，實驗裝置如圖所示。 （1）如圖甲，閉合開關，電磁鐵A的釘尖是______極（選填“N”或“S”）；將滑動變阻器的滑片P向右移動，能吸引______的大頭針（選填“更多”“不變”或“更少”）； （2）如圖乙，把電磁鐵A和B串聯，閉合開關，多次移動滑動變阻器的滑片P，發現電磁鐵B總能吸引更多的大頭針，通過比較，得出的結論是______； （3）電磁鐵在生活中應用廣泛，請舉一例：______。 【答案】 ①. S ②. 更少 ③. 電流相同時，匝數越多，電磁鐵磁性越強 ④. 電鈴 【解析】 【詳解】（1）[1]由圖甲可知，鐵釘表面的電流方向向右，根據安培定則可知，釘尾為N極，頂尖為S極。 [2]當滑動變阻器的滑片向右端滑動時，電路中的電阻變大，則電流變小，即由鐵釘組成的電磁鐵磁性減弱，則吸引的大頭針數量會更少。 （2）[3]由圖乙可知，電磁鐵A和B串聯，則電路中的電流相等，因?yàn)殡姶盆FB的線圈匝數多，所以吸引的大頭針多，則說明電流相同時，匝數越多，電磁鐵磁性越強。 （3）[4]電磁鐵在生活中應用廣泛，如電鈴，電磁起重機等等。 87. 圖是小明做“探究什么情況下磁可以生電”的實驗裝置。 （1）實驗時，小明通過觀察___________來判斷電路中是否產生感應電流； （2）小明進行了如圖所示的5次操作，其中能產生感應電流的是___________（選填所有符合要求的操作序號）； （3）完成實驗后，小明認為實驗現象不太明顯，請你提出一條改進措施：___________； （4）利用“磁生電”工作的裝置有___________（選填“電鈴”“揚聲器”“動圈式話筒”或“電磁起重機”）。 【答案】 ①. 靈敏電流計的指針是否偏轉 ②. ①③④ ③. 將導體AB換成多匝線圈 ④. 動圈式話筒 【解析】 【詳解】（1）[1]感應電流的有無是通過靈敏電流計的指針是否偏轉來體現的，若靈敏電流表的指針發生偏轉，就說明產生了感應電流。 （2）[2]閉合電路的一部分導體在磁場中做切割磁感線運動時，電路中會產生感應電流，①導體棒AB水平向右運動，導體棒AB做切割磁感線運動，產生感應電流；③導體棒AB斜向上運動，導體棒AB做切割磁感線運動，產生感應電流；④磁體水平向左運動，導體棒AB切割磁感線，產生感應電流。②導體棒AB豎直運動，沒有切割磁感線運動，不產生感應電流；⑤磁體豎直向上運動，磁感線沒有被導體切割，不產生感應電流。所以①③④可以產生感應電流。 （3）[3]電流的大小應與切割磁感線的速度、磁場強度、線圈匝數有關；將導體AB換成多匝線圈（或換磁性更強的磁體，增大導體AB切割磁感線的運動速度）。 （4）[4]揚聲器是把電信號轉化為聲信號，利用通電導體在磁場中受力原理；電鈴、電磁起重機的主要部件是電磁鐵，利用電流的磁效應；動圈式話筒是把聲信號轉變成電信號的，聲信號的振動帶動線圈在磁場中振動，產生電流，是電磁感應原理。 88. 某個LED發光的顏色與通過其電流方向的關系如圖1 （1）該LED在兩次實驗中發光情況如圖2所示，兩次實驗線圈均在轉動，線圈1順時針轉動，由此可知線圈2___________轉動（選填“順時針”“逆時針”）。 （2）如圖3，導體棒a與該LED相連；在某磁場中，使a垂直于紙面左右往復運動（虛線為運動軌跡），LED交替發出紅、黃光，則該過程a中電流方向_________（選填“不變”“變化”），該磁場可能的分布包括圖4中哪些選項_____？ 【答案】 ①. 順時針 ②. 變化 ③. ①③④ 【解析】 【詳解】（1）[1]某個LED發光的顏色與通過其電流方向的關系如圖1，電流方向不同，LED燈發光顏色不同，由圖可知，兩次燈光顏色不同，證明線圈中的電流方向不同，而電流方向和磁場方向和線圈轉動方向有關，兩圖中磁場方向不同，故線圈轉動方向相同，這樣會導致電流方向不同。故線圈也順時針轉動。 （2）[2]電流方向不同，LED燈發光顏色不同，LED交替發出紅、黃光，則該過程a中電流方向變化。 [3]由電磁感應現象可知，閉合電路的部分導體在磁場中做切割磁感線運動時，會產生感應電流，所以①③④符合題意，②不符合題意。 故選①③④。 89. 小鄭使用電流表測量小燈泡的電流，連接的實驗電路如圖甲所示。 （1）如果不能估計電流大小，他應把導線a接到電流表標有___________（選填“-”、“0.6”或“3”）的接線柱上，通過開關來試觸并觀察； （2）閉合開關后，他觀察到小燈泡正常發光，而電流表指針偏轉角度很小，對于該現象，下列分析合理的是___________。 A．可能某處導線斷了 B．可能電流表燒壞 C．電流表的量程過大 D．電源的電壓過低 （3）某次測量中，小鄭不小心將電流表的正、負接線柱接反了，造成表的指針反向偏轉，為弄清原因，他查看了說明書，表頭結構示意圖如圖乙，他作出如下分析：當反接時，電流方向改變，磁場對通電線圈的作用力方向改變，帶動指針反偏，你認為小鄭的上述分析_______（選填“有”或“沒有”）道理。 【答案】 ①. 3 ②. C ③. 有 【解析】 【詳解】（1）[1]如果不能估計電流大小，為了不損壞電流表，應先選擇電流表的大量程進行試觸，即把導線a接到電流表標有3的接線柱上，通過開關來試觸并觀察。 （2）[2]閉合開關后，小燈泡正常發光，則說明電路處于通路狀態，而電流表指針偏轉角度很小，則原因可能是電流表的量程過大，故ABD不符合題意，C符合題意。 故選C。 （3）[3]通電導線在磁場中的受力方向與磁場和電流的方向均有關，當反接時，磁場的方向不變，而電流的方向相反，故此時通電線圈在磁場中的受力方向相反，帶動指針反偏，故小鄭的上述分析有道理。模塊要點考查方式學習要求考查類型等級劃分4個要點磁現象 磁場磁體磁極的概念，磁極間的相互作用規律規律應用?？键c(diǎn)☆磁場的性質和方向實驗探究?？键c(diǎn)☆☆磁感線的分布和方向實驗探究常考點☆☆電流的磁場電流的磁效應實驗探究?？键c(diǎn)☆通電螺線管的磁場及安培定則規律應用易錯點☆☆☆影響電磁鐵磁性強弱的因素實驗探究常考點☆☆電磁繼電器工作原理和應用規律應用難點☆☆☆電動機電動機的工作原理實驗探究難點☆☆電動機的能量轉化規律應用?？键c(diǎn)☆☆☆發電機電磁感應現象實驗探究難點☆☆發電機的工作原理和能量轉化規律應用?？键c(diǎn)☆☆☆次數AB棒在磁場中的運動情況是否有感應電流1靜止無2沿磁場方向運動（不切割磁感線運動）無3切割磁感線運動有模塊要點考查方式學習要求考查類型等級劃分4個要點磁現象 磁場磁體磁極的概念，磁極間的相互作用規律規律應用?？键c(diǎn)☆磁場的性質和方向實驗探究?？键c(diǎn)☆☆磁感線的分布和方向實驗探究常考點☆☆電流的磁場電流的磁效應實驗探究?？键c(diǎn)☆通電螺線管的磁場及安培定則規律應用易錯點☆☆☆影響電磁鐵磁性強弱的因素實驗探究常考點☆☆電磁繼電器的工作原理和應用規律應用難點☆☆☆電動機電動機的工作原理實驗探究難點☆☆電動機的能量轉化規律應用?？键c(diǎn)☆☆☆發電機電磁感應現象實驗探究難點☆☆發電機的工作原理和能量轉化規律應用?？键c(diǎn)☆☆☆次數AB棒在磁場中的運動情況是否有感應電流1靜止無2沿磁場方向運動（不切割磁感線運動）無3切割磁感線運動有
