人教版九年級全冊第十五章 電流和電路第4節 電流的測量作業課件ppt

這是一份人教版九年級全冊第十五章 電流和電路第4節 電流的測量作業課件ppt，共26頁。PPT課件主要包含了電流強弱，電流表，分度值，指針是否指在零刻線上，×105，×108，×1011，電流大小，～06A，02A等內容，歡迎下載使用。

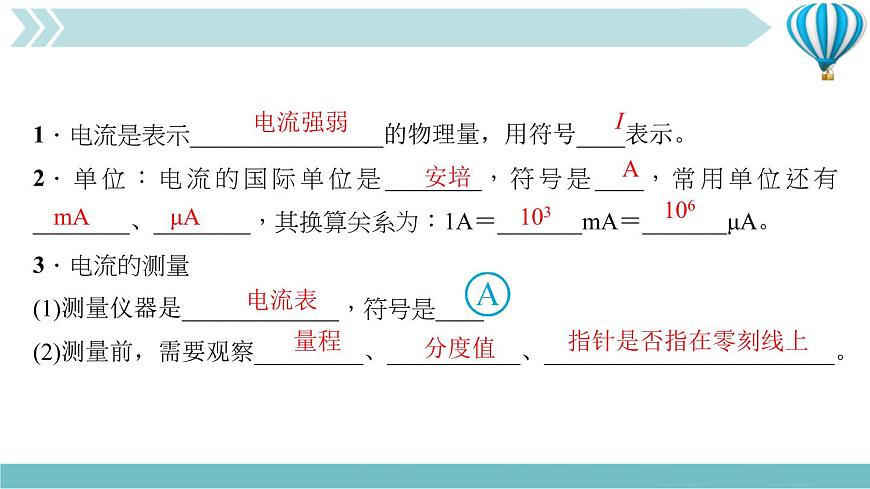

1．電流是表示________________的物理量，用符號____表示。2．單位：電流的國際單位是________，符號是____，常用單位還有________、________，其換算關系為：1A＝_______mA＝_______μA。3．電流的測量(1)測量儀器是_____________，符號是____。(2)測量前，需要觀察_________、___________、________________________。

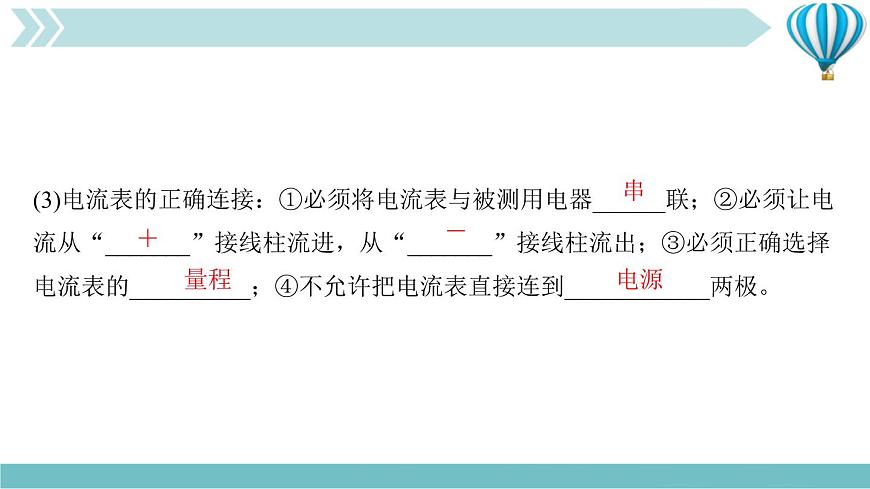

(3)電流表的正確連接：①必須將電流表與被測用電器______聯；②必須讓電流從“_______”接線柱流進，從“_______”接線柱流出；③必須正確選擇電流表的__________；④不允許把電流表直接連到____________兩極。

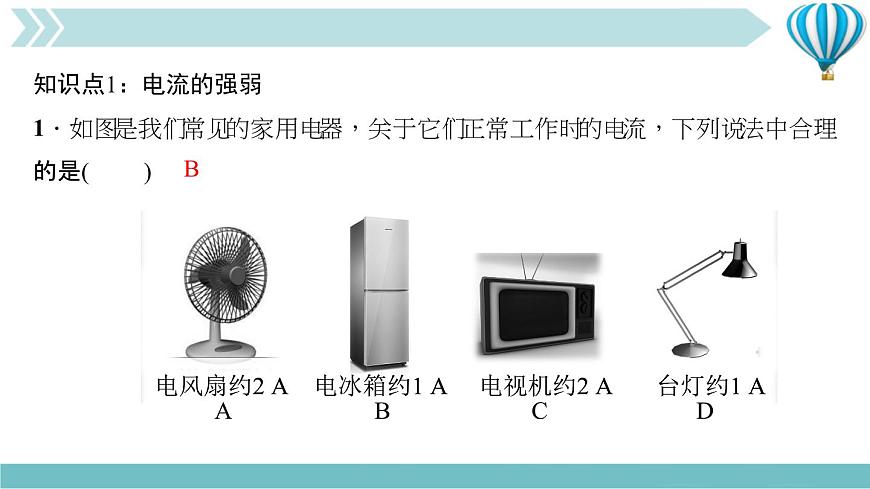

知識點1：電流的強弱1．如圖是我們常見的家用電器，關于它們正常工作時的電流，下列說法中合理的是( )

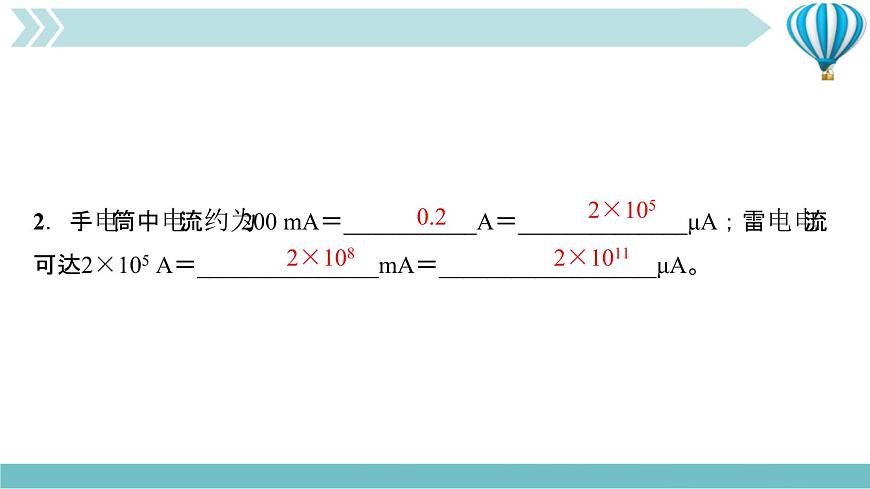

2．手電筒中電流約為200 mA＝___________A＝______________μA；雷電電流可達2×105 A＝_______________mA＝__________________μA。

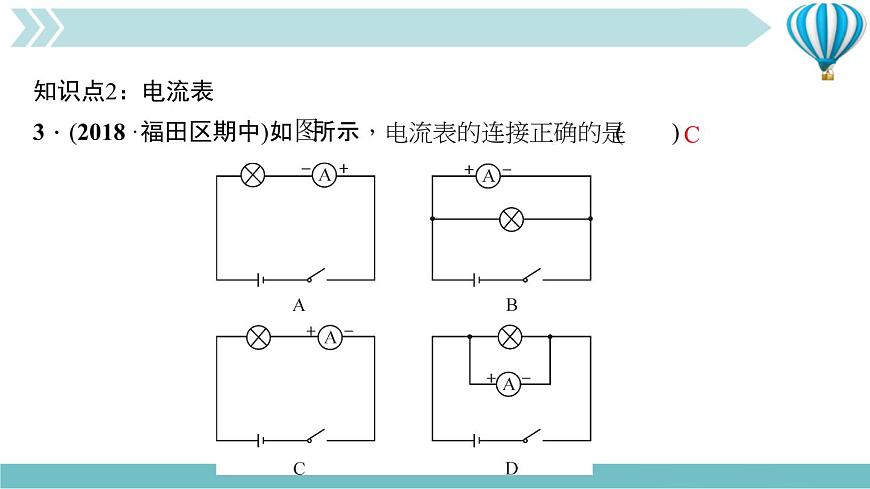

知識點2：電流表3．(2018·福田區期中)如圖所示，電流表的連接正確的是( )
4．如圖所示，它是測量___________的工具，它的電學符號為____。當選擇“－”“0.6”兩個接線柱，其量程為___________________，它的分度值是________________；當選擇“－”“3”兩個接線柱，其量程為___________，它的分度值是___________。
5．如圖，電流表甲、乙的示數分別為：______________、____________。
6．在如圖所示的電路中，a、b、c、d四個元件中有一個是電流表，另外三個是用電器，則接用電器的是_________，接電流表的是_______。
7．如圖所示是實驗室中常見的一種儀表的示意圖，請寫出你從圖中得到的三條信息：(1)________________________；(2)_____________________________；(3)________________________________________。
此表顯示的電流為1.5 A
此表有兩個量程：0～0.6 A和0～3 A
8．如圖所示的電路中，甲圖中的電流表是測量通過____燈的電流，乙圖中的電流表是測量通過__________的電流。
9．(2018·南山區期中)如圖所示的電路連接中會燒壞電流表的是( )
10．在電路中，電表是電流表，如果發生如圖所示的現象，則在AB間可能連接了( )A．導線 B．電鈴 C．電燈 D．電池
11．有0～0.6 A和0～3 A兩個量程的電流表，小明在某次測量中使用0～0.6 A量程。從0～3 A量程的刻度盤上發現指針正好指在2.3 A的刻度線上，則測得實際電流為( )A．0.43 A B．0.46 AC．0.7 A D．2.3 A
12．(原創題)如圖所示電路中，電流表測量的是流過_______的電流。若要使電流表測L1、L2燈的總電流，且只移動一根導線，應將____(選填“a”“b”或“c”)的右端接在電流表的_______(選填“－”“0.6”或“3”)接線柱上；若要測流過L2燈電流，應將________兩根導線的右接線位置互換。
13．(教材拓展)根據圖甲所示的電路圖，把圖乙所示的元件連成電路。(注意連線不能交叉)
14．甲、乙、丙三位同學在做“用電流表測量電流”的分組實驗中，閉合開關前，他們的電流表指針均在零刻度處。當閉合開關試觸時，發現電流表指針擺動分別出現了如圖甲、乙、丙所示的三種情況。請分析他們在電流表的使用上存在什么問題，并寫在下面的橫線上。(1)甲同學的問題：___________________________________；(2)乙同學的問題：________________________________；(3)丙同學的問題：_________________________________。
電流表的正負接線柱接反了
15．(2018·浦東新區期中)如圖所示，某實驗小組使用電流表來測通過小燈泡的電流，已知電路中的電流不超過0.2 A。(1)請你在圖中，用筆畫線代替導線將實物圖連線補充完整。
(2)在連接電路時，開關應_________(選填“閉合”或“斷開”)；使用電流表時，所測電流不得超過它的_________，且必須使電流從電流表的____接線柱流入。(3)閉合開關后，電流表的示數如圖所示，此時所接量程的最小分度值是__________A，測得的電流為____________A。
16．如圖所示是李林同學用電流表測燈泡L2中電流的連接線路。(1)電流表連接有什么錯誤？
(2)現要測燈L1中的電流，只允許變動一根導線的一個端點的接線位置，在需要改動的導線上打“×”，并在圖中用虛線①標出改動的導線。(3)在(2)的基礎上，若要測出L1、L2兩燈的總電流，而且又只允許再變動一根導線上一個端點的位置，請在需要改動的導線上打上“×”，在圖上再用虛線②標出改動的導線。
