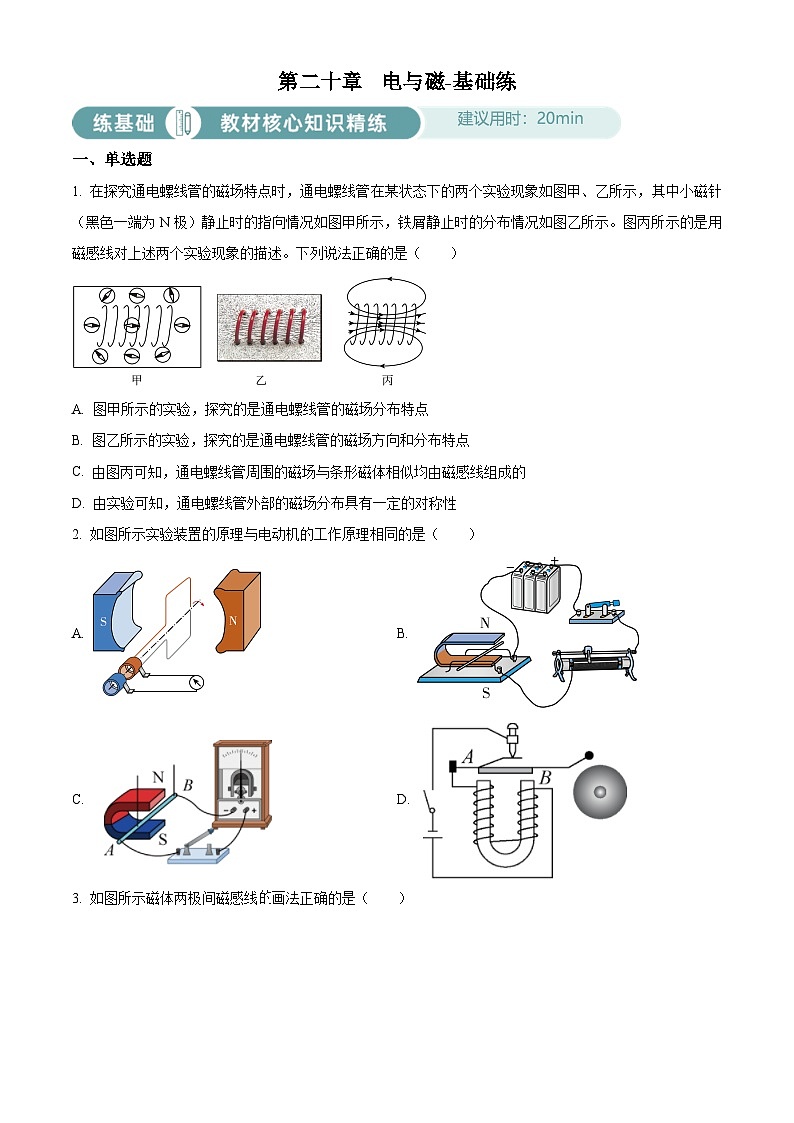

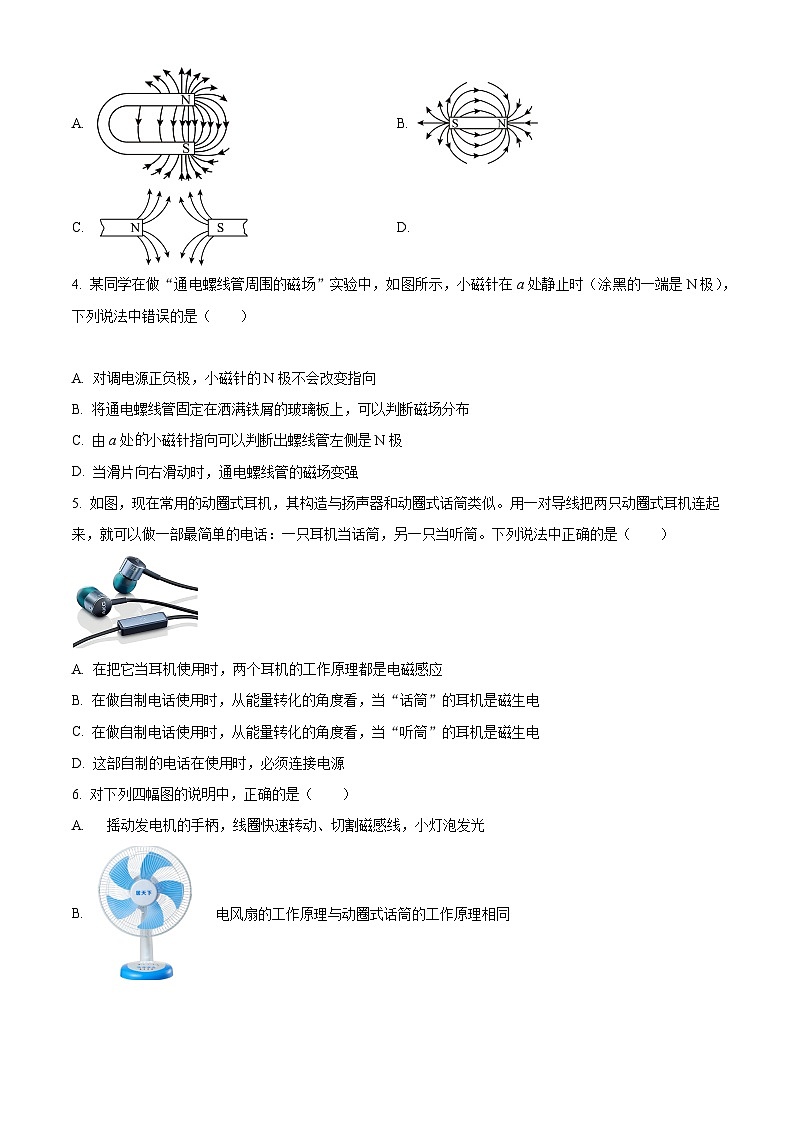

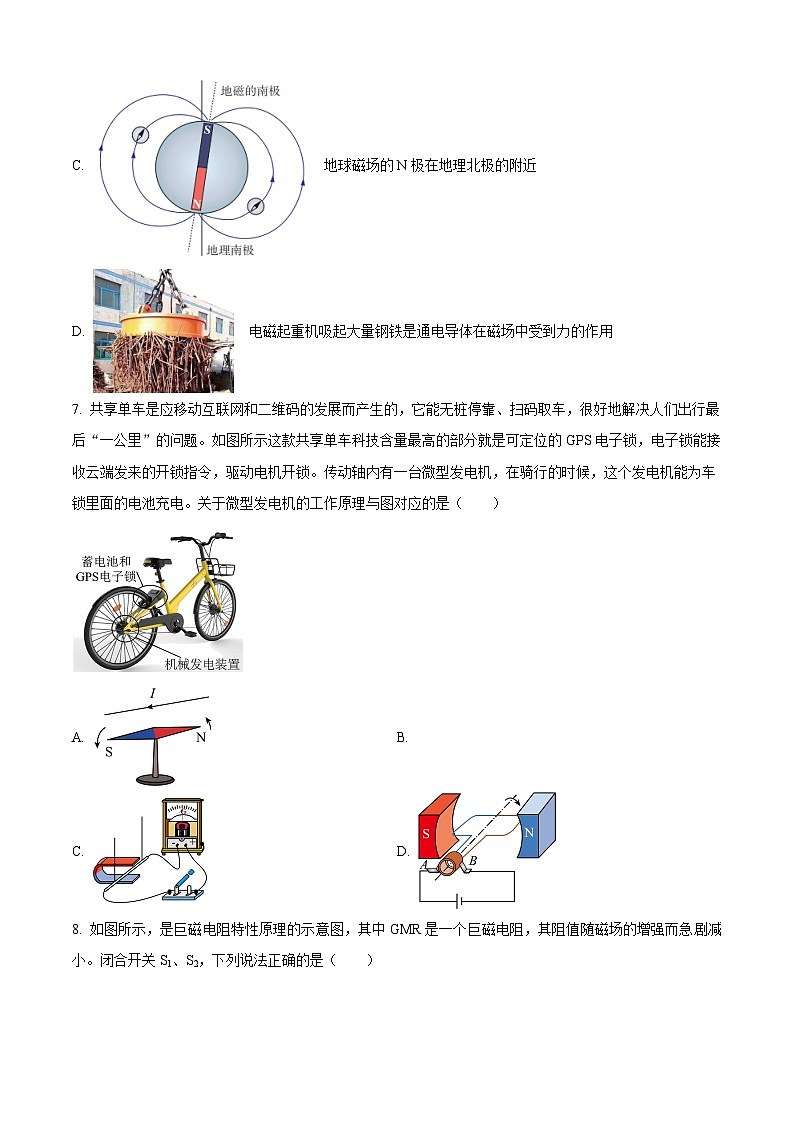

第二十章 電與磁-基礎練 一、單選題 1. 在探究通電螺線管的磁場特點時，通電螺線管在某狀態下的兩個實驗現象如圖甲、乙所示，其中小磁針（黑色一端為N極）靜止時的指向情況如圖甲所示，鐵屑靜止時的分布情況如圖乙所示。圖丙所示的是用磁感線對上述兩個實驗現象的描述。下列說法正確的是（　?。? A. 圖甲所示的實驗，探究的是通電螺線管的磁場分布特點 B. 圖乙所示的實驗，探究的是通電螺線管的磁場方向和分布特點 C. 由圖丙可知，通電螺線管周圍的磁場與條形磁體相似均由磁感線組成的 D. 由實驗可知，通電螺線管外部的磁場分布具有一定的對稱性 2. 如圖所示實驗裝置的原理與電動機的工作原理相同的是（　?。?A. B. C. D. 3. 如圖所示磁體兩極間磁感線畫法正確的是（　　） A. B. C. D. 4. 某同學在做“通電螺線管周圍的磁場”實驗中，如圖所示，小磁針在a處靜止時（涂黑的一端是N極），下列說法中錯誤的是（　?。? A. 對調電源正負極，小磁針的N極不會改變指向 B. 將通電螺線管固定在灑滿鐵屑的玻璃板上，可以判斷磁場分布 C. 由a處小磁針指向可以判斷出螺線管左側是N極 D. 當滑片向右滑動時，通電螺線管的磁場變強 5. 如圖，現在常用的動圈式耳機，其構造與揚聲器和動圈式話筒類似。用一對導線把兩只動圈式耳機連起來，就可以做一部最簡單的電話：一只耳機當話筒，另一只當聽筒。下列說法中正確的是（　?。? A. 在把它當耳機使用時，兩個耳機的工作原理都是電磁感應 B. 在做自制電話使用時，從能量轉化的角度看，當“話筒”的耳機是磁生電 C. 在做自制電話使用時，從能量轉化的角度看，當“聽筒”的耳機是磁生電 D. 這部自制的電話在使用時，必須連接電源 6. 對下列四幅圖的說明中，正確的是（　　） A. 搖動發電機的手柄，線圈快速轉動、切割磁感線，小燈泡發光 B. 電風扇的工作原理與動圈式話筒的工作原理相同 C. 地球磁場的N極在地理北極的附近 D. 電磁起重機吸起大量鋼鐵是通電導體在磁場中受到力的作用 7. 共享單車是應移動互聯網和二維碼的發展而產生的，它能無樁?？?、掃碼取車，很好地解決人們出行最后“一公里”的問題。如圖所示這款共享單車科技含量最高的部分就是可定位的GPS電子鎖，電子鎖能接收云端發來的開鎖指令，驅動電機開鎖。傳動軸內有一臺微型發電機，在騎行的時候，這個發電機能為車鎖里面的電池充電。關于微型發電機的工作原理與圖對應的是（　?。? A. B. C. D. 8. 如圖所示，是巨磁電阻特性原理的示意圖，其中GMR是一個巨磁電阻，其阻值隨磁場的增強而急劇減小。閉合開關S1、S2，下列說法正確的是（　?。? A. 電磁鐵的右端為N極 B. 當滑片P向右滑動時，電磁鐵磁性增強 C. 當滑片P向左滑動時，巨磁電阻的阻值減小 D. 當滑片P向左滑動時，指示燈變暗 9. 現在很多大型商場都安裝一種“聰明”的電梯，載人和不載人時，電梯運行的速度會發生變化。這種電梯的簡易控制電路如圖所示，圖中壓力傳感器R的阻值會隨著壓力的增大而減小。對此，下列說法正確的是（　?。? A. 電磁繼電器是利用電磁感應工作的 B. 控制電路中，電磁鐵的上端為N極 C. 當電流的方向發生變化時，電梯運行的速度會發生變化 D. 當壓力增大到一定值時，銜鐵與觸點2接觸，電梯的速度減慢 10. 如圖所示，條形磁鐵放在粗糙程度相同的水平桌面上靜止后，閉合開關S，滑片P向下移動。下列說法全部正確的是（　?。?①通電螺線管的右端為N極 ②條形磁鐵所受摩擦力向右 ③滑片P向下移動過程中，若條形磁鐵保持不動，則所受摩擦力變大 ④滑片P向下移動到某一位置，條形磁鐵動了起來，若繼續向下移動滑片，條形磁鐵所受摩擦力將繼續變大 A. ①② B. ③④ C. ①③ D. ①③④ 11. 小明設計了一個道路限載報警器，原理如圖甲所示。R0是滑動變阻器，R是壓敏電阻，R的電阻隨壓力變化關系如圖乙所示，限載報警器鈴響報警。如果要適當調高報警的限載重量，下列操作可行的是（　　） A. 把變阻器R0的滑片適當向右移動 B. 把電源1的電壓適當增大 C. 把彈簧AB水平向左適當移動一段距離 D. 把電磁鐵C水平向右適當移動一段距離 二、多選題 12. 電和磁存在著密切的關聯，下列幾個裝置都與這一關系有關，其中正確的說法是（　?。? A. 圖甲中，當電磁繼電器線圈通以額定電流時，接線柱BC接通 B. 圖乙中，繞在鐵釘上的線圈通電電流越大，能吸引的回形針數量越多 C. 圖丙中，動圈式話筒的工作原理與發電機的工作原理相同 D. 圖丁中，揚聲器是利用電磁感應的原理工作的 三、填空題 13. 如圖甲所示的司南，靜止時它的長柄極指向地理的______方，這是因為受到______的作用。如圖乙所示裝置的閉合電路，當將條形磁鐵向下運動時，電路中______（選填“有”或“無”）感應電流產生。 14. 如圖所示，甲、乙為條形磁體，中間是電磁鐵，虛線是表示磁極間磁場分布情況的磁感線；則可以判斷圖中A、D分別是______極和______極。 四、作圖題 15. 通電螺線管的磁感線方向如圖所示，請在圖中標出電源正負極。 16. 請用筆畫線代替導線將圖中電路連接完完整，要求：閉合開關后，小磁針指向如圖所示，旋鈕順時針轉動時通電螺線管的磁性減弱，導線不得交叉，并標出磁感線的方向。 五、實驗題 17. 如圖是“探究什么情況下磁可以生電”的裝置。導體AB用棉線懸掛起來，AB棒材料應選擇______（選填“塑料”或“銅”）。閉合開關后，AB棒向______（選填“左右”或“上下”）運動時，靈敏電流計的指針會發生偏轉，說明電路中產生了感應電流。為了得到更大的感應電流，可以______（填一個做法即可）。 18. 小華用如圖甲所示的裝置做電和磁的兩個探究實驗。ab棒是放在U型磁鐵中央的一段導體，且被兩根絕緣體細線懸掛著，ab棒兩端連接著導線。 （1）在虛線框內接入電源，可以探究___________； （2）乙、丙兩個圖中，________圖的線圈恰好處于平衡位置，另一個圖中線圈左右兩邊所受力不滿足二力平衡條件中的哪一個條件？答：這兩個力______________； （3）在虛線框內接入小量程電流表，可以探究________現象；若不計空氣阻力和懸點接線柱處摩擦力，在閉合開關和斷開開關兩種情況下，將棒分別從右側同一位置由靜止釋放，棒擺動到最低處時的速度分別為v1和v2，則v1__________v2。 一、單選題 （2023·新疆·統考中考真題） 19. 如圖所示，a表示垂直于紙面的一根導線，它是閉合電路的一部分。它在磁場中按箭頭方向運動時，導線a中會產生感應電流且方向相反的兩種情況是（　?。? A. ①和② B. ①和③ C. ②和④ D. ③和④ （2022·遼寧阜新·統考中考真題） 20. 刷卡消費時，人們將帶有磁條的信用卡在刷卡機指定位置刷一下，刷卡機的檢測頭就能產生感應電流，便可讀出磁條上的信息。下列四幅圖中與刷卡機原理相同的是（　?。?A. B. C. D. （2023·江蘇泰州·統考中考真題） 21. 關于地磁場，下列說法中正確的是（　　） A. 磁感線是磁場中真實存在曲線 B. 地球周圍的地磁場的磁感線是從地磁S極出發回到地磁N極 C. 教室里水平放置、能自由轉動的小磁針靜止時N極指向地理南極 D. 指南針是我國古代四大發明之一，它能指南北是因為受到地磁場的作用 （2023·黑龍江齊齊哈爾·統考中考真題） 22. 下列有關電與磁的描述，正確的是（　　） A. 甲圖：根據安培定則，大拇指所指的那端為通電螺線管的S極 B. 乙圖：電磁繼電器就是用永磁體控制工作電路的一種開關 C. 丙圖：通電線圈在磁場中受力轉動，是電動機的工作原理 D. 丁圖：導線左右往復運動過程中，產生的感應電流方向不變 （2023·湖南湘潭·統考中考真題） 23. 如圖為一種佩戴在手腕上的“計步器”，其基本構造是在一段塑料管中密封一小塊磁鐵，管外繞著線圈。運動時，磁鐵在管中往復運動，線圈輸出不斷變化的電流，從而實現計步。下列設備與“計步器”產生電流的原理相同的是（　?。? A. 發電機 B. 電動機 C. 電風扇 D. 電水壺 （2023·遼寧撫順·統考中考真題） 24. 如圖是我國自主研發的電磁發射器，它是利用磁場對電流的作用把彈丸發射出去，下列設備中與電磁發射器的工作原理相同的是（　?。? A. 發電機 B. 電鈴 C. 司南 D. 電動機 二、填空題 （2023·北京·統考中考真題） 25. 條形磁體周圍的磁場情況如圖所示，則條形磁體的左端是________極。 （2023·江西·統考中考真題） 26. 如圖所示，卸下家用微型風扇的插頭后，將兩根導線分別與靈敏電流計連接起來，用力轉動風扇葉子，看到靈敏電流計的指針偏轉，這是_________現象，此過程中機械能轉化為_________能。 （2022·云南·統考中考真題） 27. 1831年，英國物理學家法拉第發現了___________現象，該發現進一步解釋了電與磁的聯系，開辟了人類的電氣化時代。如圖所示，通電螺線管右端為N極，可判定電源右端是___________極（選填“正”或“負”）。 （2023·遼寧錦州·統考中考真題） 28. 如圖所示，閉合開關，通電螺線管的右端是_________（選填“N”或“S”）極，此時在水平桌面上的條形磁體仍處于靜止?fàn)顟B(tài)，條形磁體受到向_________（選填“左”或“右”）的摩擦力；若將滑動變阻器滑片向下滑動，條形磁體受到的摩擦力將_________（選填“變大”、“變小”或“不變”）。. （2023·湖南邵陽·統考中考真題） 29. 亮亮同學在新聞上看到“福建艦”上使用了電磁彈射裝置，從網上查閱了某電磁彈射裝置的原理；給線圈提供電流時產生磁場，炮彈（鐵質）被磁化，受到強大的吸引力而加速運動，達到線圈中間時，迅速斷電，炮彈飛出炮口（如下圖）。當線圈通電時，炮彈頭是______（選填“S”或“N”）極。斷電后，炮彈還能繼續飛行，是因為炮彈具有______。. （2023·甘肅蘭州·統考中考真題） 30. 如圖甲所示是我國自主設計建造首艘彈射型航空母艦—福建艦，配備了全球領先的電磁彈射裝置。如圖乙所示，電磁彈射裝置的彈射車與戰斗機前輪連接，并處于強磁場中。當彈射車內的導體通以強大電流時，戰斗機就會受到強大的推力而向前彈射飛出。電磁彈射裝置的工作原理是___________（選填“電磁感應”或“磁場對通電導體的作用力”）。 三、作圖題 （2023·湖北隨州·統考中考真題） 31. 五一假期小聰和父母到隨州大洪山旅游，茂密的森林里豐富的物種深深地吸引著他們，可走著走著迷路了。小聰鎮定地找出電池和導線在一根短木棒上密密匝匝地繞制成通電螺線管，又找來一個塑料圓盤用幾根細線懸吊起來，然后將螺線管放在這個可以自由水平轉動的圓盤上。小聰依靠這個自制裝置的引導成功地走出了森林。如圖是小聰?shù)淖灾浦改厢槪瑘D中規定了通電螺線管的N極，請用筆畫線代替導線畫出繞線（畫3匝示意即可）并在螺線管周圖畫出一條磁感線。 （2022·四川廣元·統考中考真題） 32. 在圖中相應的括號中，標出永磁體的“N”或“S”極和電源的“+”或“-”極。 （2022·四川涼山·統考中考真題） 33. 如圖所示，根據磁體及周圍磁場分布情況，在圖中標出通電螺線管的N極及電源的正極。 （2023·吉林·統考中考真題） 34. 請在圖中標出通電螺線管電流方向和磁感線方向。 四、實驗題 （2023·云南·統考中考真題） 35. 某實驗小組探究“通電螺線管外部磁場的特點”。 （1）將螺線管安裝在一塊有機玻璃板上，連入電路中。在板面上均勻地灑滿鐵屑，閉合開關并輕敲玻璃板面，觀察到鐵屑分布情況如圖甲所示。鐵屑的分布情況與___________磁體周圍鐵屑的分布情況相似，鐵屑的作用是顯示___________； （2）把小磁針放在通電螺線管四周不同的位置，小磁針靜止時N極所指方向如圖乙所示，則通電螺線管的右端為___________極。對調電源正負極，閉合開關，小磁針靜止時N極所指方向如圖丙所示，說明通電螺線管的極性與___________的方向有關。 （2023·吉林長春·統考中考真題） 36. 在“探究什么情況下磁可以生電”實驗中，實驗裝置如圖所示： （1）根據圖中磁感線方向判斷蹄形磁體的上端是___________極； （2）讓導線AB在磁場中做___________運動，觀察到電流表指針發生偏轉，說明回路中有電流產生，這一過程將機械能轉化為電能，根據這個現象制成了___________。 第二十章 電與磁-基礎練 一、單選題 1. 在探究通電螺線管的磁場特點時，通電螺線管在某狀態下的兩個實驗現象如圖甲、乙所示，其中小磁針（黑色一端為N極）靜止時的指向情況如圖甲所示，鐵屑靜止時的分布情況如圖乙所示。圖丙所示的是用磁感線對上述兩個實驗現象的描述。下列說法正確的是（　　） A. 圖甲所示的實驗，探究的是通電螺線管的磁場分布特點 B. 圖乙所示的實驗，探究的是通電螺線管的磁場方向和分布特點 C. 由圖丙可知，通電螺線管周圍的磁場與條形磁體相似均由磁感線組成的 D. 由實驗可知，通電螺線管外部的磁場分布具有一定的對稱性 【答案】D 【解析】 【詳解】A．圖甲所示的實驗，通過周圍的小磁針靜止時N極指向來探究的通電螺線管的磁場方向特點，故A錯誤； B．圖乙所示的實驗，通過被磁化后的鐵粉的排列來探究的是通電螺線管的磁場分布特點，不能探究磁場方向，故B錯誤； C．由圖丙可知，通電螺線管周圍的磁場是客觀存在的，但是磁感線是為了研究磁場的分布而假想出來的曲線，故C錯誤； D．由實驗可知，通電螺線管外部的磁場和條形磁鐵的磁場相似，具有一定對稱性，故D正確。 故選D。 2. 如圖所示實驗裝置的原理與電動機的工作原理相同的是（　?。?A. B. C. D. 【答案】B 【解析】 【分析】 【詳解】AC．圖中是將閉合回路的一部分導體在磁場中做切割磁感線運動，電路中會產生感應電流，這個現象叫電磁感應現象，發電機是根據這個原理來制成的，故AC不符合題意； B．圖中將通電的導線放在磁場中會受力運動，電動機就是根據這個原理制成的，故B符合題意； D．電路中電磁鐵通電時有磁性，斷電時無磁性，使得小錘反復敲擊鈴?fù)氚l(fā)出聲音，故D不符合題意。 故選B。 3. 如圖所示磁體兩極間磁感線的畫法正確的是（　?。?A. B. C. D. 【答案】A 【解析】 【詳解】A．蹄形磁體外部的磁感線從N極出發回到S極，故A正確； B．條形磁體外部的磁感線從N極出發回到S極，故B錯誤； C．兩個異名磁極的磁感線應從N極出發回到S極，故C錯誤； D．同名磁極兩個N極的磁感線都是從N極出來的，同名磁極互相排斥，磁感線形狀應如C圖，故D錯誤。 故選A。 4. 某同學在做“通電螺線管周圍的磁場”實驗中，如圖所示，小磁針在a處靜止時（涂黑的一端是N極），下列說法中錯誤的是（　?。? A. 對調電源正負極，小磁針的N極不會改變指向 B. 將通電螺線管固定在灑滿鐵屑的玻璃板上，可以判斷磁場分布 C. 由a處的小磁針指向可以判斷出螺線管左側是N極 D. 當滑片向右滑動時，通電螺線管的磁場變強 【答案】A 【解析】 【詳解】A．對調電源正負極，螺線管中電流的方向發生了變化，螺線管磁場的方向發生改變，則小磁針的受力方向發生變化，小磁針的N極會改變指向，故A錯誤，符合題意； B．將通電螺線管固定在灑滿鐵屑的玻璃板上，鐵屑會被磁化，通過鐵屑在玻璃板上的分布情況可以判斷磁場分布情況，故B正確，不符合題意； C．由圖可知，小磁針的左端為N極，根據異名磁極相互吸引可知，螺線管的右端為S極、左端為N極，故C正確，不符合題意； D．當滑片向右滑動時，滑動變阻器接入電路的電阻變小，根據歐姆定律可知，電路中的電流變大，通電螺線管線圈的匝數不變，則通電螺線管的磁場變強，故D正確，不符合題意。 故選A。 5. 如圖，現在常用的動圈式耳機，其構造與揚聲器和動圈式話筒類似。用一對導線把兩只動圈式耳機連起來，就可以做一部最簡單的電話：一只耳機當話筒，另一只當聽筒。下列說法中正確的是（　　） A. 在把它當耳機使用時，兩個耳機的工作原理都是電磁感應 B. 在做自制電話使用時，從能量轉化的角度看，當“話筒”的耳機是磁生電 C. 在做自制電話使用時，從能量轉化的角度看，當“聽筒”的耳機是磁生電 D. 這部自制的電話在使用時，必須連接電源 【答案】B 【解析】 【詳解】ABC．耳機由話筒和聽筒組成，當人們對著當話筒的耳機講話時，使振動膜壓迫碳粒，使盒內碳粒的松緊程度發生變化，即其電阻發生變化，流過碳粒的電流就相應的發生變化，使聲音信號轉化成強弱變化的電流，即磁生電；碳粒是很早的聲波振動→引起膜片振動→帶動線圈振動→線圈切割永久磁體的磁場產生感應電流→經放大傳給揚聲器；由此可知話筒的工作原理是電磁感應現象，機械能轉化為電能；聽筒中有電磁鐵，利用的是通電導體在磁場中受力運動，電能轉化為機械能；故AC錯誤，B正確； D．由于電路中能產生感應電流，所以不需要電源，故D錯誤。 故選B。 6. 對下列四幅圖的說明中，正確的是（　?。?A. 搖動發電機的手柄，線圈快速轉動、切割磁感線，小燈泡發光 B. 電風扇的工作原理與動圈式話筒的工作原理相同 C. 地球磁場的N極在地理北極的附近 D. 電磁起重機吸起大量鋼鐵是通電導體在磁場中受到力的作用 【答案】A 【解析】 【詳解】A．搖動發電機的手柄，線圈在磁場中做切割磁感線運動，會產生感應電流，小燈泡發光，這是電磁感應現象，故A正確； B．電風扇的主要部件是電動機，其工作原理是通電導體在磁場中受到力的作用，動圈式話筒是利用電磁感應原理來工作的，故B錯誤； C．地球是個巨大的磁體，地磁S極在地理的北極附近，地磁N極在地理的南極附近，二者并不完全重合，故C錯誤； D．電磁起重機的主要部件是電磁鐵，其工作時利用了電流的磁效應，故D錯誤。 故選A。 7. 共享單車是應移動互聯網和二維碼的發展而產生的，它能無樁?？俊叽a取車，很好地解決人們出行最后“一公里”的問題。如圖所示這款共享單車科技含量最高的部分就是可定位的GPS電子鎖，電子鎖能接收云端發來的開鎖指令，驅動電機開鎖。傳動軸內有一臺微型發電機，在騎行的時候，這個發電機能為車鎖里面的電池充電。關于微型發電機的工作原理與圖對應的是（　　） A. B. C. D. 【答案】C 【解析】 【詳解】A．演示的是奧斯特實驗，說明電流周圍有磁場，故A不符合題意； BD．圖中有電源，演示的是通電導體在磁場里受到力的作用，是電動機的原理，故BD不符合題意 C．圖中沒有電源，演示電磁感應現象的，發電機的工作原理根據的就是電磁感應現象，故C符合題意。 故選C 8. 如圖所示，是巨磁電阻特性原理的示意圖，其中GMR是一個巨磁電阻，其阻值隨磁場的增強而急劇減小。閉合開關S1、S2，下列說法正確的是（　?。? A. 電磁鐵的右端為N極 B 當滑片P向右滑動時，電磁鐵磁性增強 C. 當滑片P向左滑動時，巨磁電阻的阻值減小 D. 當滑片P向左滑動時，指示燈變暗 【答案】C 【解析】 【詳解】A．由圖可知，電流從電磁鐵的右端流入，利用安培定則判斷電磁鐵的左端為N極、右端為S極，故A錯誤； B．當滑片P向右滑動時，滑動變阻器連入電路中的電阻變大，根據可知，左側電路中的電流變小，電磁鐵的磁性減弱，故B錯誤； CD．當滑片P向左滑動時，滑動變阻器連入電路中的電阻變小，根據可知，左側電路中的電流變大，電磁鐵的磁性增強，GMR的阻值變小，指示燈所在電路的總電阻變小，根據可知，通過指示燈的電流變大，燈泡變亮，故C正確，D錯誤。 故選C。 9. 現在很多大型商場都安裝一種“聰明”的電梯，載人和不載人時，電梯運行的速度會發生變化。這種電梯的簡易控制電路如圖所示，圖中壓力傳感器R的阻值會隨著壓力的增大而減小。對此，下列說法正確的是（　?。? A. 電磁繼電器是利用電磁感應工作的 B. 控制電路中，電磁鐵的上端為N極 C. 當電流的方向發生變化時，電梯運行的速度會發生變化 D. 當壓力增大到一定值時，銜鐵與觸點2接觸，電梯的速度減慢 【答案】B 【解析】 【詳解】A．電磁繼電器有電流通過時，有磁性，無電流通過時，無磁性，是利用電流的磁效率工作的，故A錯誤； B．由電路圖知，電流從電磁鐵的下端流入，上端流出，所以N極在上端，S極在下端，故B正確； C．當電流方向發生變化時，電梯的運行方向發生變化，當電流大小發生變化時，電梯的運行速度發生變化，故C錯誤； D．壓力傳感器R隨壓力的增大而減小，當壓力增大到一定值時，電阻也減小到一定值，通過的電流增大到一定值，電磁鐵的磁性足夠強，將銜鐵吸下，與觸點2接觸，工作電路中只有電動機工作，而銜鐵被釋放時，與觸點1接觸，工作電路中R1與電動機串聯，據串聯電路的電阻特點，此時電路中的總電阻比電動機單獨工作時的電阻大，電流小，所以與觸點2接觸時，電梯的速度加快，故D錯誤。 故選B。 10. 如圖所示，條形磁鐵放在粗糙程度相同的水平桌面上靜止后，閉合開關S，滑片P向下移動。下列說法全部正確的是（　?。?①通電螺線管的右端為N極 ②條形磁鐵所受摩擦力向右 ③滑片P向下移動過程中，若條形磁鐵保持不動，則所受摩擦力變大 ④滑片P向下移動到某一位置，條形磁鐵動了起來，若繼續向下移動滑片，條形磁鐵所受摩擦力將繼續變大 A. ①② B. ③④ C. ①③ D. ①③④ 【答案】C 【解析】 【詳解】①由圖可知，電流從螺線管右端流入，左端流出，利用安培定則可判斷出通電螺線管的右端為N極，故①正確； ②螺線管和條形磁鐵相對的磁極為同名磁極，相互排斥，條形磁鐵受到的斥力向右，有向右運動的趨勢，所以受到的摩擦力向左，故②錯誤； ③當滑片P逐漸向下移動時，變阻器連入電路的電阻逐漸變小，由歐姆定律可知線圈中電流逐漸變大，則通電螺線管的磁性變強，條形磁鐵靜止，靜摩擦力和斥力平衡，斥力增大時，靜摩擦力也隨著變大，故③正確； ④條形磁鐵動了起來，條形磁鐵與水平桌面之間變?yōu)榛瑒幽Σ?，滑動摩擦力與壓力和接觸面的粗糙程度有關，壓力不變，接觸面的粗糙程度不變，若繼續向下移動滑片，條形磁鐵所受摩擦力不變，故④錯誤。 綜上所述，正確的有①③，故ABD錯誤，C正確。 故選C。 11. 小明設計了一個道路限載報警器，原理如圖甲所示。R0是滑動變阻器，R是壓敏電阻，R的電阻隨壓力變化關系如圖乙所示，限載報警器鈴響報警。如果要適當調高報警的限載重量，下列操作可行的是（　?。? A. 把變阻器R0的滑片適當向右移動 B. 把電源1的電壓適當增大 C. 把彈簧AB水平向左適當移動一段距離 D. 把電磁鐵C水平向右適當移動一段距離 【答案】C 【解析】 【詳解】AB．由乙圖可知，壓敏電阻的阻值隨著壓力的增大而減小，因此要想提高報警器的限載重量，必須增大電路中的電阻，減小電磁鐵電路中的電流，所以可以將滑動變阻器R0的滑片適當向左移動，或者把電源1的電壓適當降低，故AB不符合題意； CD．觀察甲圖發現，銜鐵和彈簧的部分實際上是一個杠桿，電磁鐵的吸引力為動力，彈簧的拉力為阻力；要適當調高報警器的限載重量（即壓敏電阻受到的壓力增大），由圖乙可知壓敏電阻的阻值減小，在滑動變阻器R0接入阻值不變時，總電阻減小，根據歐姆定律可知，控制電路中電流增大，則電磁鐵對銜鐵的吸引力增大；要讓銜鐵不那么容易被吸下來，由杠桿平衡條件可知，在阻力不變情況下，應增大左端的阻力臂，即把彈簧AB水平向左適當移動一段距離；或者減小動力臂，即把電磁鐵C水平向左適當移動一段距離，故C符合題意，D不符合題意， 故選C。 二、多選題 12. 電和磁存在著密切的關聯，下列幾個裝置都與這一關系有關，其中正確的說法是（　?。? A. 圖甲中，當電磁繼電器線圈通以額定電流時，接線柱BC接通 B. 圖乙中，繞在鐵釘上的線圈通電電流越大，能吸引的回形針數量越多 C. 圖丙中，動圈式話筒的工作原理與發電機的工作原理相同 D. 圖丁中，揚聲器是利用電磁感應的原理工作的 【答案】ABC 【解析】 【詳解】A．圖甲中，當電磁繼電器線圈通以額定電流時，電磁鐵中的磁性較強，吸下銜鐵，動觸點向下移動，接線柱BC接通，故A正確； B．圖乙中，繞在鐵釘上的線圈通電電流越大，磁性越強，能吸引的回形針數量越多，故B正確； C．圖丙中，動圈式話筒的工作原理是利用電磁感應來工作的，與發電機的工作原理相同，故C正確； D．圖丁中，揚聲器是利用通電導體在磁場中受到力的作用來工作的，故D錯誤。 故選ABC。 三、填空題 13. 如圖甲所示的司南，靜止時它的長柄極指向地理的______方，這是因為受到______的作用。如圖乙所示裝置的閉合電路，當將條形磁鐵向下運動時，電路中______（選填“有”或“無”）感應電流產生。 【答案】 ①. 南 ②. 地磁場 ③. 有 【解析】 【詳解】[1][2]地磁場對放入其中的磁體產生磁力的作用，因為指南針是根據地磁場的原理工作的，地磁的南極在地理的北極附近，而地磁的北極在地理的南極附近，根據異名磁極相互吸引，靜止時它的長柄（S極）指向地理的南方。 [3]如圖乙所示裝置的閉合電路，當將條形磁鐵向下運動時，由于線圈相對于磁體是向上運動的，切割了磁感線，電路中有感應電流產生。 14. 如圖所示，甲、乙為條形磁體，中間是電磁鐵，虛線是表示磁極間磁場分布情況的磁感線；則可以判斷圖中A、D分別是______極和______極。 【答案】 ①. N ②. N 【解析】 【詳解】[1][2]由圖可知，電流從螺線管左端流入、右端流出，根據安培定則知，B端為N極，C端為S極，由磁感線的特點知，A、B為同名磁極，都為N極，C與D是異名的，D為N極。 四、作圖題 15. 通電螺線管的磁感線方向如圖所示，請在圖中標出電源正負極。 【答案】 【解析】 【詳解】在磁體的外部，磁感線總是從磁體的N極出發、回到S極，所以螺線管的左端為S極、右端為N極；根據安培定則可知，電流從螺線管的右端流入，左端流出，則電源的右端為正極，左端為負極，如下圖所示： 16. 請用筆畫線代替導線將圖中電路連接完完整，要求：閉合開關后，小磁針指向如圖所示，旋鈕順時針轉動時通電螺線管的磁性減弱，導線不得交叉，并標出磁感線的方向。 【答案】 【解析】 【詳解】根據小磁針指向判斷出螺線管的下端為N極，根據安培定則判斷螺線管中電流的方向從上方流入，旋鈕順時針轉動時通電螺線管的磁性減弱，說明電流變小，電阻變大，因而滑片左側部分接入電路，連接a、b接入電路，將螺線管、電位器串聯在電路中。磁體外部的磁感線從N出發進入S極，磁感線的方向豎直向上。如圖所示：  五、實驗題 17. 如圖是“探究什么情況下磁可以生電”的裝置。導體AB用棉線懸掛起來，AB棒材料應選擇______（選填“塑料”或“銅”）。閉合開關后，AB棒向______（選填“左右”或“上下”）運動時，靈敏電流計的指針會發生偏轉，說明電路中產生了感應電流。為了得到更大的感應電流，可以______（填一個做法即可）。 【答案】 ①. 銅 ②. 左右 ③. 增強磁場或加快切割磁感線的速度 【解析】 【詳解】[1]“探究什么情況下磁可以生電”的裝置中，導體AB用棉線懸掛起來，AB棒材料應選擇銅（導體）。 [2][3]閉合開關后，AB棒向左右運動時，靈敏電流計的指針會發生偏轉，說明電路中產生了感應電流。為了得到更大的感應電流，可以增強磁場或加快切割磁感線的速度。 18. 小華用如圖甲所示的裝置做電和磁的兩個探究實驗。ab棒是放在U型磁鐵中央的一段導體，且被兩根絕緣體細線懸掛著，ab棒兩端連接著導線。 （1）在虛線框內接入電源，可以探究___________； （2）乙、丙兩個圖中，________圖的線圈恰好處于平衡位置，另一個圖中線圈左右兩邊所受力不滿足二力平衡條件中的哪一個條件？答：這兩個力______________； （3）在虛線框內接入小量程電流表，可以探究________現象；若不計空氣阻力和懸點接線柱處摩擦力，在閉合開關和斷開開關兩種情況下，將棒分別從右側同一位置由靜止釋放，棒擺動到最低處時的速度分別為v1和v2，則v1__________v2。 【答案】 ①. 通電導體在磁場中受力運動 ②. 丙 ③. 不在同一直線上 ④. 電磁感應 ⑤. 小于 【解析】 【詳解】（1）[1]在虛線框內接入電源，閉合開關時，導線通電，可以探究通電導體在磁場中受力運動。 （2）[2]乙、丙兩個圖中，丙圖的線圈所在平面與磁感線垂直，線圈處于平衡狀態，恰好處于平衡位置。 [3]乙圖中線圈左右兩邊受力大小相等，方向相反，作用在兩條直線上。 （3）[4]在虛線框內接入小量程電流表，通過閉合電路的部分導體切割磁感線，可以探究電磁感應現象。 [5]若不計空氣阻力和懸點接線柱處摩擦力，在閉合開關和斷開開關兩種情況下，將棒分別從右側同一位置由靜止釋放，閉合開關時，棒將機械能轉化為電能，棒運動過程中機械能減小，；斷開開關時，棒下擺過程中，只有重力做功，棒擺動過程中，機械能不變，棒擺動到最低處時，高度相同，質量相同，重力勢能相同，則閉合開關和斷開開關兩種情況下，棒擺動到最低處時，閉合開關時棒的動能小于斷開開關時棒的動能，所以速度 一、單選題 （2023·新疆·統考中考真題） 19. 如圖所示，a表示垂直于紙面的一根導線，它是閉合電路的一部分。它在磁場中按箭頭方向運動時，導線a中會產生感應電流且方向相反的兩種情況是（　?。? A. ①和② B. ①和③ C. ②和④ D. ③和④ 【答案】D 【解析】 【詳解】磁極間的磁感線是從N極指向S極，由圖可知，①和②中的導線運動的方向與磁感線方向相同或相反，沒有做切割磁感線運動，所以不會產生感應電流；而③和④中的導線做切割磁感線運動且方向相反，會產生感應電流，由于感應電流的方向與磁場的方向和導體切割磁感線運動的方向有關，所以③和④中產生的電流方向相反。 故選D。 （2022·遼寧阜新·統考中考真題） 20. 刷卡消費時，人們將帶有磁條的信用卡在刷卡機指定位置刷一下，刷卡機的檢測頭就能產生感應電流，便可讀出磁條上的信息。下列四幅圖中與刷卡機原理相同的是（　?。?A. B. C. D. 【答案】A 【解析】 【詳解】A．刷卡機的工作原理是電磁感應。動圈式話筒是利用振動膜片帶動線圈在磁場中做切割磁感線運動，產生隨聲音信號變化的感應電流工作的，用的是電磁感應現象，故A符合題意； B．刷卡機的工作原理是電磁感應。該裝置是電動機的工作原理圖，電動機的工作原理是通電導體在磁場中受力運動，故B不符合題意； C．刷卡機的工作原理是電磁感應。該裝置電磁繼電器，其主要部件是電磁鐵，電磁鐵的工作原理是電流的磁效應，故C不符合題意； D．刷卡機的工作原理是電磁感應。螺線管通電后具有磁性，這是電流的磁效應，故D不符合題意。 故選A。 （2023·江蘇泰州·統考中考真題） 21. 關于地磁場，下列說法中正確的是（　?。?A. 磁感線是磁場中真實存在的曲線 B. 地球周圍的地磁場的磁感線是從地磁S極出發回到地磁N極 C. 教室里水平放置、能自由轉動的小磁針靜止時N極指向地理南極 D. 指南針是我國古代四大發明之一，它能指南北是因為受到地磁場的作用 【答案】D 【解析】 【詳解】A．磁感線是為了描述磁場而引入的，不存在，故A錯誤； B．磁體外部磁感線都是從N極出發，回到S極，地磁場的磁感線也一樣，故B錯誤； C．教室里水平放置、能自由轉動的小磁針的磁場與地磁場相互作用，靜止時，小磁針的N極指向地理北極，故C錯誤； D．指南針是我國古代四大發明之一，指南針能夠指南北，為我們辨別方向，是因為指南針的磁場和地磁場的相互作用，使指南針受到地磁場給的力的作用，靜止時針尖指向地理南方，故D正確。 故選D。 （2023·黑龍江齊齊哈爾·統考中考真題） 22. 下列有關電與磁的描述，正確的是（　?。? A. 甲圖：根據安培定則，大拇指所指的那端為通電螺線管的S極 B. 乙圖：電磁繼電器就是用永磁體控制工作電路的一種開關 C. 丙圖：通電線圈在磁場中受力轉動，是電動機的工作原理 D. 丁圖：導線左右往復運動過程中，產生的感應電流方向不變 【答案】C 【解析】 【詳解】A．圖甲中電流從螺線管的左端流入，由安培定則可知大拇指所指的那端為通電螺線管的N極，故A錯誤； B．電磁繼電器就是利用電磁鐵來控制工作電路的一種開關，不是用永磁體控制工作電路的一種開關，故B錯誤； C．圖丙中給線圈通電后，線圈在磁場中受力轉動，電動機是根據此原理制成的，故C正確； D．感應電流的方向與導體切割磁感線的方向有關，導體AB左右往復運動，說明導體切割磁感線的方向在變化，產生的感應電流方向發生變化，故D錯誤。 故選C。 （2023·湖南湘潭·統考中考真題） 23. 如圖為一種佩戴在手腕上的“計步器”，其基本構造是在一段塑料管中密封一小塊磁鐵，管外繞著線圈。運動時，磁鐵在管中往復運動，線圈輸出不斷變化的電流，從而實現計步。下列設備與“計步器”產生電流的原理相同的是（　　） A. 發電機 B. 電動機 C. 電風扇 D. 電水壺 【答案】A 【解析】 【詳解】讀題可知，“計步器”工作原理電磁感應現象。 A．發電機是利用電磁感應現象工作的，故A符合題意； B．電動機的工作原理是通電線圈在磁場中受到力的作用，故B不符合題意； C．電風扇的工作原理是通電線圈在磁場中受到力的作用，故C不符合題意； D．電水壺的工作原理是電流的磁效應，故D不符合題意。 故選A。 （2023·遼寧撫順·統考中考真題） 24. 如圖是我國自主研發的電磁發射器，它是利用磁場對電流的作用把彈丸發射出去，下列設備中與電磁發射器的工作原理相同的是（　?。? A. 發電機 B. 電鈴 C. 司南 D. 電動機 【答案】D 【解析】 【詳解】A．發電機是根據電磁感應的原理制成的，故A不符合題意； B．電鈴的主要裝置是電磁鐵，主要利用了電流的磁效應，故B不符合題意； C．司南靜止時指南北是因為受到了地磁場的作用，故C不符合題意； D．電動機的原理是通電導體在磁場中受力而運動，即磁場對電流的作用，故D符合題意。 故選D。 二、填空題 （2023·北京·統考中考真題） 25. 條形磁體周圍的磁場情況如圖所示，則條形磁體的左端是________極。 【答案】N 【解析】 【詳解】條形磁體周圍的磁場是從N極出發，回到S極，所以條形磁體的左端是N極。 （2023·江西·統考中考真題） 26. 如圖所示，卸下家用微型風扇的插頭后，將兩根導線分別與靈敏電流計連接起來，用力轉動風扇葉子，看到靈敏電流計的指針偏轉，這是_________現象，此過程中機械能轉化為_________能。 【答案】 ①. 電磁感應 ②. 電 【解析】 【詳解】[1][2]電動機和發電機都是由電子和轉子組成，即都是由線圈和磁場組成。所以卸下家用微型風扇插頭后，將兩根導線分別與靈敏電流計連接起來，用手轉動風扇葉子，此時其內部的線圈在磁場中轉動，切割磁感線，由電磁感應可知，產生了感應電流，電流計的指針會發生偏轉。如圖所示，此裝置在工作時，將機械能轉化為電能，是電磁感應現象。 （2022·云南·統考中考真題） 27. 1831年，英國物理學家法拉第發現了___________現象，該發現進一步解釋了電與磁的聯系，開辟了人類的電氣化時代。如圖所示，通電螺線管右端為N極，可判定電源右端是___________極（選填“正”或“負”）。 【答案】 ①. 電磁感應現象 ②. 負 【解析】 【詳解】[1] 法拉第發現了電磁感應現象，進一步揭示了電和磁的聯系，導致了發電機的發明。 [2] 根據螺線管的N極和線圈的繞向，利用右手螺旋定則可以確定電流是從螺線管的左端流入、右端流出。從而可以確定電源的右端為負極。 （2023·遼寧錦州·統考中考真題） 28. 如圖所示，閉合開關，通電螺線管的右端是_________（選填“N”或“S”）極，此時在水平桌面上的條形磁體仍處于靜止?fàn)顟B(tài)，條形磁體受到向_________（選填“左”或“右”）的摩擦力；若將滑動變阻器滑片向下滑動，條形磁體受到的摩擦力將_________（選填“變大”、“變小”或“不變”）。. 【答案】 ①. S ②. 左 ③. 變小 【解析】 【詳解】[1]閉合開關，電流從螺線管的右端流入，根據安培定則可知，通電螺線管的左端是N極，右端是S極。 [2]因同名磁極相互排斥，則通電螺線管對條形磁鐵有向右的排斥力作用，條形磁鐵有向右運動趨勢，所以條形磁鐵受到向左的靜摩擦力作用。 [3]若將滑動變阻器滑片向下滑動，變阻器接入電路中的電阻變大，由可知，電路中的電流變小，通電螺線管的磁性變?nèi)?，條形磁鐵受到的排斥力變小，因為條形磁鐵始終靜止，處于平衡狀態，其受到的排斥力和摩擦力是一對平衡力，故條形磁鐵受到摩擦力將變小。 （2023·湖南邵陽·統考中考真題） 29. 亮亮同學在新聞上看到“福建艦”上使用了電磁彈射裝置，從網上查閱了某電磁彈射裝置的原理；給線圈提供電流時產生磁場，炮彈（鐵質）被磁化，受到強大的吸引力而加速運動，達到線圈中間時，迅速斷電，炮彈飛出炮口（如下圖）。當線圈通電時，炮彈頭是______（選填“S”或“N”）極。斷電后，炮彈還能繼續飛行，是因為炮彈具有______。. 【答案】 ①. S ②. 慣性 【解析】 【詳解】[1]如圖所示，根據右手螺旋定則，大拇指撐開，其余四根手指并攏自然彎曲，順著圖示的電流方向，從外向內握住通電螺線管，大拇指指向左邊，說明通電螺線管左邊是N極；炮彈（鐵質）被磁化，受到強大的吸引力，根據同名磁極相互排斥、異名磁極相互吸引的原理可以判斷出炮彈頭是S極。 [2] 斷電后，炮管沒有了磁性，炮彈不再受到磁場力的作用，炮彈能繼續飛行，是因為炮彈具有慣性，要保持之前的運動狀態。 （2023·甘肅蘭州·統考中考真題） 30. 如圖甲所示是我國自主設計建造的首艘彈射型航空母艦—福建艦，配備了全球領先的電磁彈射裝置。如圖乙所示，電磁彈射裝置的彈射車與戰斗機前輪連接，并處于強磁場中。當彈射車內的導體通以強大電流時，戰斗機就會受到強大的推力而向前彈射飛出。電磁彈射裝置的工作原理是___________（選填“電磁感應”或“磁場對通電導體的作用力”）。 【答案】磁場對通電導體的作用力 【解析】 【詳解】電磁彈射器的彈射車與飛機前輪連接，并處于強磁場中，當彈射車內的導體通以強電流時，即可受到強大的推力，由此可知其原理是通電導體在磁場中受力而運動。 三、作圖題 （2023·湖北隨州·統考中考真題） 31. 五一假期小聰和父母到隨州大洪山旅游，茂密的森林里豐富的物種深深地吸引著他們，可走著走著迷路了。小聰鎮定地找出電池和導線在一根短木棒上密密匝匝地繞制成通電螺線管，又找來一個塑料圓盤用幾根細線懸吊起來，然后將螺線管放在這個可以自由水平轉動的圓盤上。小聰依靠這個自制裝置的引導成功地走出了森林。如圖是小聰?shù)淖灾浦改厢?，圖中規定了通電螺線管的N極，請用筆畫線代替導線畫出繞線（畫3匝示意即可）并在螺線管周圖畫出一條磁感線。 【答案】 【解析】 【詳解】自制指南針靜止時，右端為N極，下左端為S極，根據右手定則，伸出右手，使右手大拇指指向通電螺線管的N極（右端），則四指曲所指的方向為電流的方向。如圖所示： （2022·四川廣元·統考中考真題） 32. 在圖中相應的括號中，標出永磁體的“N”或“S”極和電源的“+”或“-”極。 【答案】 【解析】 【詳解】由圖知，磁感線的方向從左指向右，由于磁感線從“N”極發出進入“S”極，所以永磁體的右端為N極，左端為“S”極，根據異名磁極相互吸引可知，電磁鐵的左端為S極，右端是N極；根據安培定則，用右手握住螺線管，大拇指指向螺線管的N極，則四指所指的方向為電流的方向，則電流從電磁鐵的右端流入，從左端流出，所以電源的右端為正極，左端為負極。如圖所示 （2022·四川涼山·統考中考真題） 33. 如圖所示，根據磁體及周圍磁場分布情況，在圖中標出通電螺線管的N極及電源的正極。 【答案】 【解析】 【詳解】螺線管外部磁場方向由N極指向S極，由圖可知螺線管左側為S極，右側是N極，由右手螺旋定則可知，螺線管正面電流方向向下，背面電流方向向上，可知電源正極在左側，如圖所示： （2023·吉林·統考中考真題） 34. 請在圖中標出通電螺線管的電流方向和磁感線方向。 【答案】 【解析】 【詳解】由圖可知，磁感線呈相互吸引狀態，條形磁鐵的左端為N極，由異名磁極相互吸引可知，通電螺線管的右端為S極，左端為N極，由安培定則可知，電流從螺線管的右端流入，左端流出，在磁體的周圍，磁感線方向從N極指向S極，所以圖中磁感線的方向向左，如圖所示： 四、實驗題 （2023·云南·統考中考真題） 35. 某實驗小組探究“通電螺線管外部磁場的特點”。 （1）將螺線管安裝在一塊有機玻璃板上，連入電路中。在板面上均勻地灑滿鐵屑，閉合開關并輕敲玻璃板面，觀察到鐵屑分布情況如圖甲所示。鐵屑的分布情況與___________磁體周圍鐵屑的分布情況相似，鐵屑的作用是顯示___________； （2）把小磁針放在通電螺線管四周不同的位置，小磁針靜止時N極所指方向如圖乙所示，則通電螺線管的右端為___________極。對調電源正負極，閉合開關，小磁針靜止時N極所指方向如圖丙所示，說明通電螺線管的極性與___________的方向有關。 【答案】 ①. 條形 ②. 電螺線管周圍的磁場分布 ③. N ④. 電流 【解析】 【詳解】（1）[1]由圖可知，螺線管通電后外部鐵屑的分布情況與條形磁體周圍鐵屑的分布情況相似。 [2]鐵屑在磁場容易被磁化，故可以用鐵屑來顯示通電螺線管周圍的磁場分布。 （2）[3]由圖乙知，根據小磁針指向可知，螺線管的右端為N極，左端為S極。 [4]將電源正、負極對調，小發現小磁針的指向也改變了，說明通電螺線管極性與電流方向有關。 （2023·吉林長春·統考中考真題） 36. 在“探究什么情況下磁可以生電”實驗中，實驗裝置如圖所示： （1）根據圖中磁感線方向判斷蹄形磁體的上端是___________極； （2）讓導線AB在磁場中做___________運動，觀察到電流表指針發生偏轉，說明回路中有電流產生，這一過程將機械能轉化為電能，根據這個現象制成了___________。 【答案】 ①. N ②. 切割磁感線 ③. 發電機 【解析】 【詳解】（1）[1]由于磁感線是從N極出發，回到S極，由題圖可得，蹄形磁體的上端為N極。 （2）[2][3]閉合電路中，當導線AB在磁場中做切割磁感線運動時，就會產生感應電流，感應電流流過電流表，使得電流表指針發生偏轉。根據能量轉化可知，這一過程是將機械能轉化為電能，根據這個現象制成了發電機。
