初中物理人教版九年級全冊第2節 歐姆定律精品課后練習題

這是一份初中物理人教版九年級全冊第2節 歐姆定律精品課后練習題，共4頁。

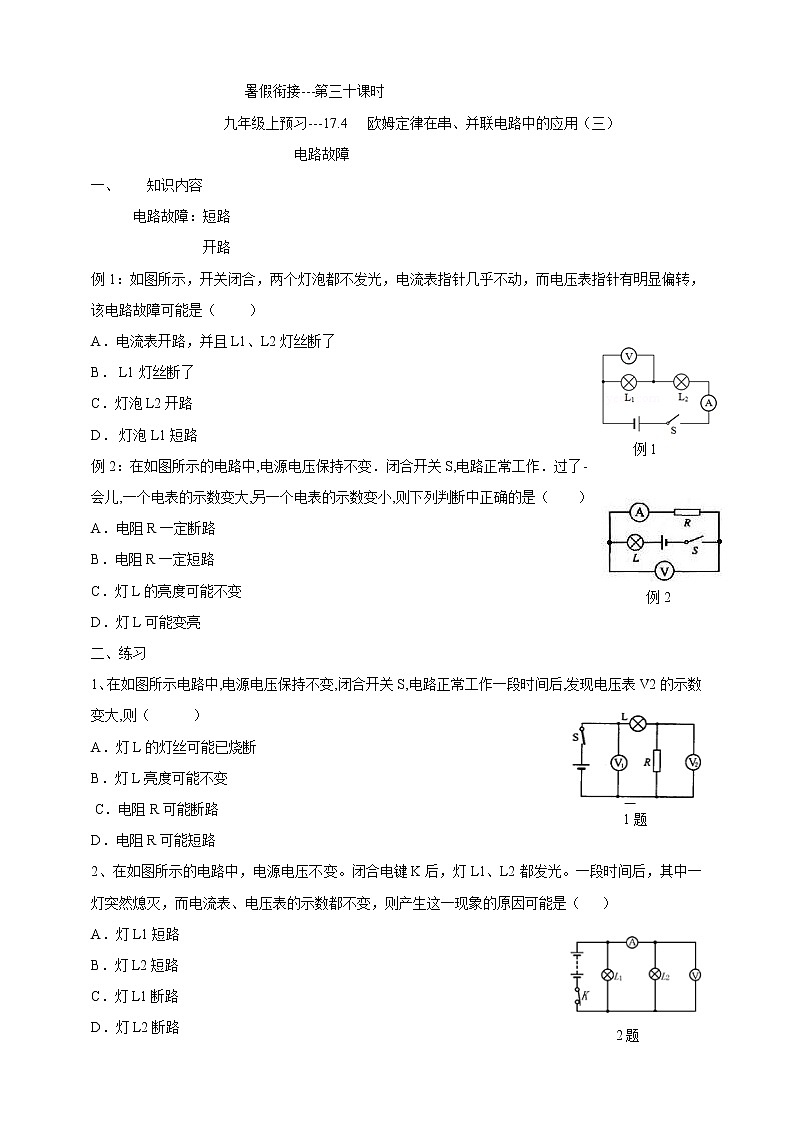

                      暑假銜接---第三十課時                   九年級上預習---17.4   歐姆定律在串、并聯電路中的應用（三）                             電路故障一、   知識內容電路故障：短路                開路例1：如圖所示，開關閉合，兩個燈泡都不發光，電流表指針幾乎不動，而電壓表指針有明顯偏轉，該電路故障可能是（　 ?。?/span>A．電流表開路，并且L1、L2燈絲斷了     B． L1燈絲斷了  C．燈泡L2開路   D． 燈泡L1短路例2：在如圖所示的電路中,電源電壓保持不變．閉合開關S,電路正常工作．過了-會兒,一個電表的示數變大,另一個電表的示數變小,則下列判斷中正確的是（　?。?/span>A．電阻R一定斷路      B．電阻R一定短路     C．燈L的亮度可能不變     D．燈L可能變亮  二、練習1、在如圖所示電路中,電源電壓保持不變,閉合開關S,電路正常工作一段時間后,發現電壓表V2的示數變大,則（      ）A．燈L的燈絲可能已燒斷     B．燈L亮度可能不變    C．電阻R可能斷路      D．電阻R可能短路  2、在如圖所示的電路中，電源電壓不變。閉合電鍵K后，燈L1、L2都發光。一段時間后，其中一燈突然熄滅，而電流表、電壓表的示數都不變，則產生這一現象的原因可能是（   ）A．燈L1短路      B．燈L2短路      C．燈L1斷路      D．燈L2斷路3、如圖所示的電路中，閉合開關，發現燈泡L不亮，電流表無示數，電壓表示數較大.若電路中只有一處故障，則故障可能是(   )      A.R短路        B.R斷路     C.L 短路       D.L斷路4.有一同學用電壓表測L2兩端的電壓，如圖所示，閉合開關后，發現電壓表示數接近電源電壓，而L1、L2兩燈均不亮，產生這種現象的原因可能是(   )A.電壓表壞了               B．L2的燈絲斷了      C.L1的燈絲斷了             D．L1處發生短路5、在如圖所示的電路中，電源電壓不變，閉合開關S，電路正常工作，過一會兒，燈L突然變亮，電流表、電壓表示數都變大.該電路中可能出現的故障是(   )A.燈L短路               B.燈L斷路      C.電阻R短路             D.電阻R斷路6、小強同學在探究串聯電路電流規律的實驗中，按下圖連接好了電路，閉合開關S后，觀察實驗現象，兩燈均 不發光.為檢測出電路故障，他做了以下操作：將電壓表接到b、c兩點，觀察電壓表、電流表均無示數.將電壓表接到a、b兩點，觀察電壓表有明顯示數，而電流表示數幾乎為零，則電路故障可能是(   ) A．燈L2斷路               B．燈L2短路       C．電流表燒壞了             D．燈L1斷路7、如圖所示的電路，閉合開關，觀察發現燈泡L1亮、L2不亮.調節變阻器滑片，燈泡L1的亮度發生變化，但燈泡L2始終不亮.出現這一現象的原因可能是(     )A．燈泡L2燈絲斷了              B．滑動變阻器短路了    C．燈泡L2短路了          D．滑動變阻器接觸不良8、如圖所示，燈L1、L2完全相同，閉合開關S，只有一盞燈亮，且只有一個電表有示數，其故障可能是    A.燈L1開路        B.燈L1短路   C.燈L2開路         D.燈L2短路9、如圖所示的電路，閉合開關S，燈L不發光，電流表有示數，電壓表無示數，則電路故障可能是  （    ）  A、電阻R被短接   B、燈L被短接  C、燈L的燈絲斷了 D、電阻R的接線柱接觸不良10、如圖所示，開關 S 閉合后電燈不亮，為了檢查電路的故障，用電壓表進行測量，發現U AC =3.0V, U AB =0V, U BC =3.0V。則電路故障可能是  （          ）A. 燈 L 斷路       B.開關 S 斷路    C .滑動變阻器 R 短路D.燈 L 短路或滑動變阻器 R 斷路11、某實驗小組用兩個相同的小燈泡連接了如圖所示的串聯電路，當開關閉合后發現，甲乙兩燈都不亮，為了找到故障原因．小張用一根導線線來檢查．當導線與AB兩點連接時，甲燈不亮乙燈亮；當導線與BC兩點連接時，兩燈都不亮．由此推測故障是（　?。?/span>A．AB兩點間存在短路    B．AB兩點間存在斷路    C．BC兩點間存在短路   D．BC兩點間存在斷路12、如圖所示的電路中，閉合開關時，發現燈泡L1、L2均不亮，電流表指針幾乎沒有偏轉.某同學用一根導線去查找電路故障：他將開關閉合，然后將導線并聯在L1兩端，發現L2亮，電流表指針發生偏轉，由此可知電路故障可能是__________（電流表的量程較大）.13、王偉同學連好如圖所示的電路后，閉合開關，燈泡不亮.其原因是燈泡和滑動變阻器中的某一個開路引起的.在不拆開電路的情況下，請你用一只電壓表通過測量a、b兩接線柱間的電壓，對電路的故障進行判斷，完成右表.電壓表接入的位置電壓表的示數故障對象     a、b等于零______________不等于零_______________    答案：一、   知識內容例1：B例2：D二、練習1、C2、C3、D4、B5、C6、A7、C8、C9、B10、D11、B12、L1開路13、滑動變組器開路     燈泡開路
