物理八年級上冊第五章 透鏡及其應用第3節 凸透鏡成像的規律課后復習題

這是一份物理八年級上冊第五章 透鏡及其應用第3節 凸透鏡成像的規律課后復習題，共8頁。試卷主要包含了實驗等內容，歡迎下載使用。
教材考點梳理
一、實驗：探究凸透鏡成像規律
1.實驗器材：光具座、蠟燭、透鏡、光屏。
2.實驗步驟：
（1）在光具座上依次放置蠟燭、透鏡、光屏。
（2）點燃蠟燭，調整凸透鏡、光屏高度，使它們的中心在同一高度。
（3）讓燭焰通過凸透鏡成放大實像，記下此時的物距、像距。
（4）分別讓燭焰通過凸透鏡成等大實像、縮小實像、放大虛像，重復上述實驗操作。
3.實驗結論：

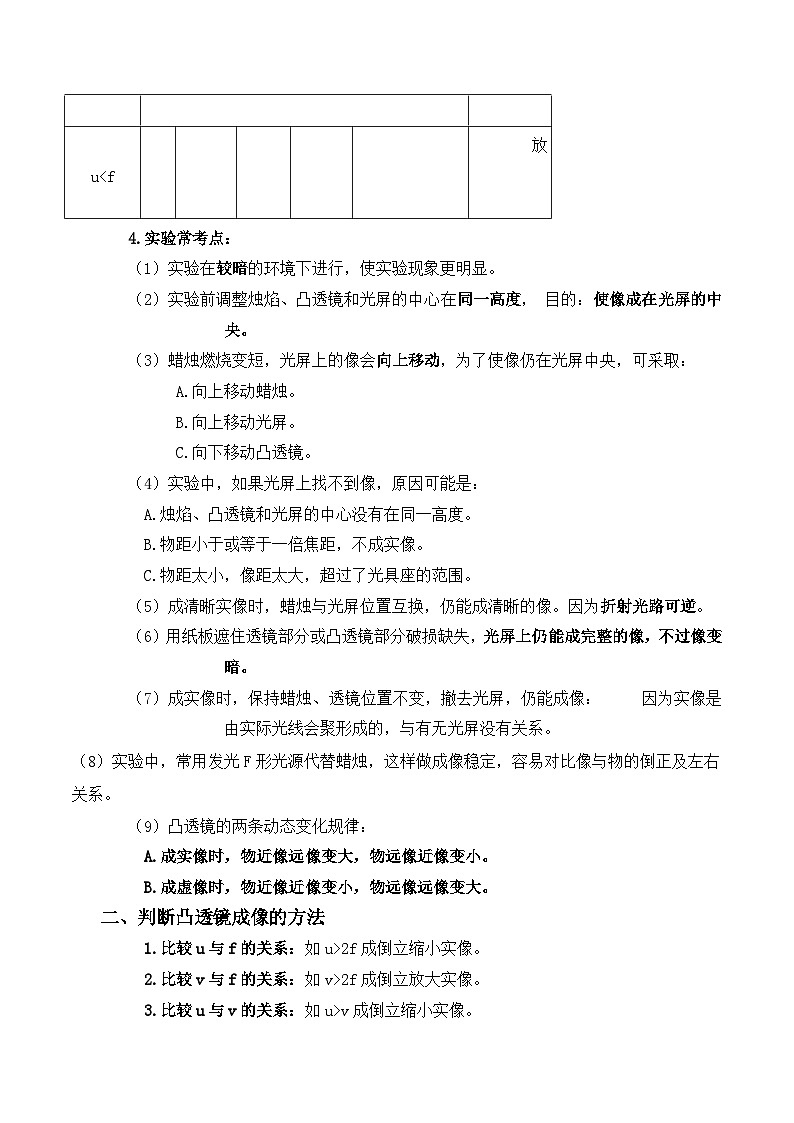

4.實驗常考點：
（1）實驗在較暗的環境下進行，使實驗現象更明顯。
（2）實驗前調整燭焰、凸透鏡和光屏的中心在同一高度， 目的：使像成在光屏的中央。
（3）蠟燭燃燒變短，光屏上的像會向上移動，為了使像仍在光屏中央，可采?。?
A.向上移動蠟燭。
B.向上移動光屏。
C.向下移動凸透鏡。
（4）實驗中，如果光屏上找不到像，原因可能是：
A.燭焰、凸透鏡和光屏的中心沒有在同一高度。
B.物距小于或等于一倍焦距，不成實像。
C.物距太小，像距太大，超過了光具座的范圍。
（5）成清晰實像時，蠟燭與光屏位置互換，仍能成清晰的像。因為折射光路可逆。
（6）用紙板遮住透鏡部分或凸透鏡部分破損缺失，光屏上仍能成完整的像，不過像變暗。
（7）成實像時，保持蠟燭、透鏡位置不變，撤去光屏，仍能成像： 因為實像是由實際光線會聚形成的，與有無光屏沒有關系。
（8）實驗中，常用發光F形光源代替蠟燭，這樣做成像穩定，容易對比像與物的倒正及左右關系。
（9）凸透鏡的兩條動態變化規律：
A.成實像時，物近像遠像變大，物遠像近像變小。
B.成虛像時，物近像近像變小，物遠像遠像變大。
判斷凸透鏡成像的方法
1.比較u與f的關系：如u>2f成倒立縮小實像。
2.比較v與f的關系：如v>2f成倒立放大實像。
3.比較u與v的關系：如u>v成倒立縮小實像。

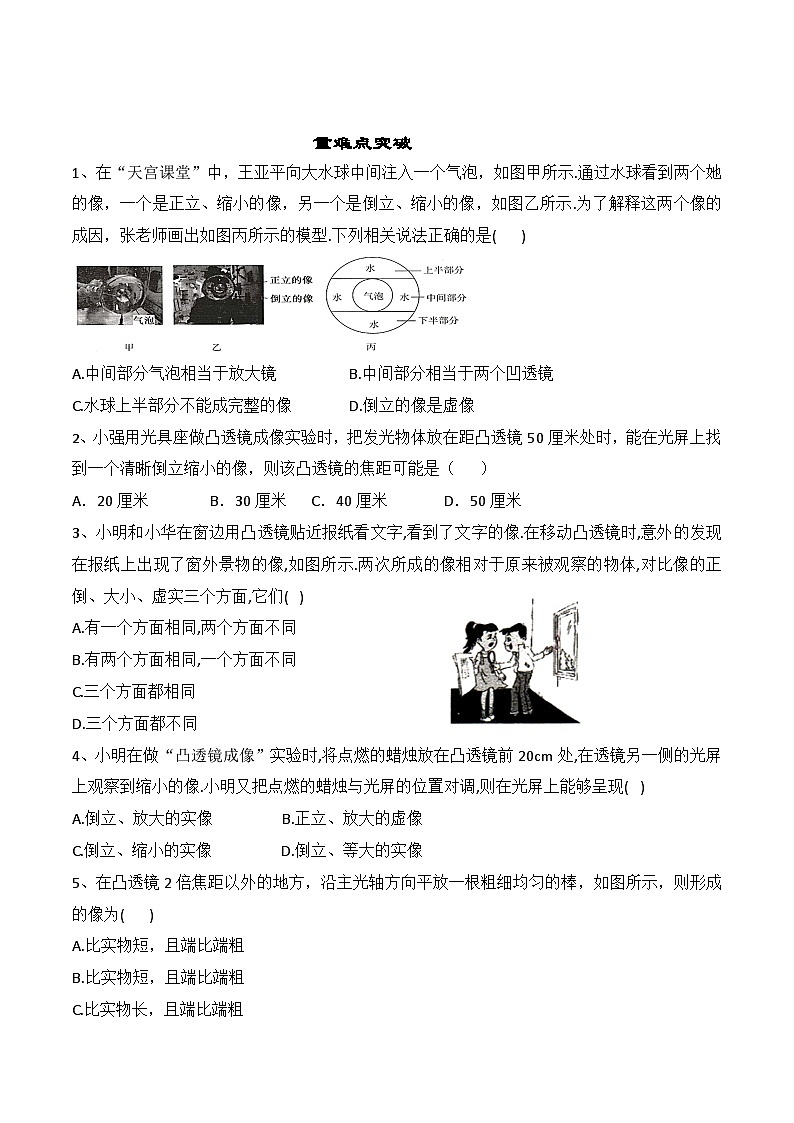

重難點突破
1、在“天宮課堂”中，王亞平向大水球中間注入一個氣泡，如圖甲所示.通過水球看到兩個她的像，一個是正立、縮小的像，另一個是倒立、縮小的像，如圖乙所示.為了解釋這兩個像的成因，張老師畫出如圖丙所示的模型.下列相關說法正確的是( )
A.中間部分氣泡相當于放大鏡B.中間部分相當于兩個凹透鏡
C.水球上半部分不能成完整的像D.倒立的像是虛像
2、小強用光具座做凸透鏡成像實驗時，把發光物體放在距凸透鏡50厘米處時，能在光屏上找到一個清晰倒立縮小的像，則該凸透鏡的焦距可能是（ ）
A．20厘米B．30厘米 C．40厘米 D．50厘米
3、小明和小華在窗邊用凸透鏡貼近報紙看文字,看到了文字的像.在移動凸透鏡時,意外的發現在報紙上出現了窗外景物的像,如圖所示.兩次所成的像相對于原來被觀察的物體,對比像的正倒、大小、虛實三個方面,它們( )
A.有一個方面相同,兩個方面不同
B.有兩個方面相同,一個方面不同
C.三個方面都相同
D.三個方面都不同
4、小明在做“凸透鏡成像”實驗時,將點燃的蠟燭放在凸透鏡前20cm處,在透鏡另一側的光屏上觀察到縮小的像.小明又把點燃的蠟燭與光屏的位置對調,則在光屏上能夠呈現( )
A.倒立、放大的實像 B.正立、放大的虛像
C.倒立、縮小的實像 D.倒立、等大的實像
5、在凸透鏡2倍焦距以外的地方，沿主光軸方向平放一根粗細均勻的棒，如圖所示，則形成的像為( )
A.比實物短，且端比端粗
B.比實物短，且端比端粗
C.比實物長，且端比端粗
D.比實物長，且端比端粗
6、—個物體通過凸透鏡成像于光屏上，若將透鏡的下半部分遮住，則下列說法正確的是（）
A.像只剩上半部分 B.像變得模糊不清了
C.像下半部變暗，上半部亮度不變 D.像依然完整，只是整個像的亮度變暗了
7、小紅同學利用爺爺不用了的老花眼鏡的一片鏡片做凸透鏡成像實驗，肯定不能得到( )
A.放大的實像B.倒立的虛像C.倒立的實像D.放大的虛像
8、將一個凸透鏡正對著太陽光，在距凸透鏡20 cm的紙上接到一個最小的亮點，當將一個物體放在距這個透鏡50 cm處時，在凸透鏡的另一側可以得到（ ）
A．倒立、放大的實像
B．倒立、縮小的實像
C．正立、放大的實像
D．正立、縮小的實像
9、一個物體放在凸透鏡前20cm處時,在透鏡另一側光屏上找到一個清晰的等大的像,現將物體移動至凸透鏡前15cm處時,移動光屏能找到( )
A.倒立縮小的實像B.倒立放大的實像
C.倒立放大的虛像D.正立放大的虛像
10、安安和康康在老師的指導下完成了“探究凸透鏡成像規律”的實驗，實驗所用凸透鏡的焦距.他們把凸透鏡固定在光具座上50 cm刻度線處，調節蠟燭的燭焰、凸透鏡和光屏的中心在同一高度.
（1）如圖甲所示，若此時他們想在實驗中能用光屏承接到燭焰的實像，光屏應在________（選填“50~60 cm”“60~70 cm”或“70~100 cm”）范圍內移動.
（2）他們保持凸透鏡的位置不變，把蠟燭放在30 cm刻度線處，調整光屏到透鏡的距離，則在光屏上看到了燭焰________（選填“放大”“縮小”或“等大”）、倒立的像.
（3）他們想模擬投影儀的成像原理，康康應在步驟（2）的基礎上將蠟燭向________（選填“靠近”或“遠離”）凸透鏡的方向移動，然后調節光屏的位置，使?fàn)T焰在光屏上成清晰的像.
（4）他們保持凸透鏡的位置不變，同時取下光屏，直接用眼睛觀察凸透鏡成像的各種情況.康康移動蠟燭使它從零刻度線處逐漸靠近凸透鏡，同時安安從透鏡的右側透過透鏡觀察燭焰的像，如圖乙是安安整理并記錄的看到的像的情況，根據你所學的知識，判斷最先看到的像的編號是________（選填代表像編號的數字）.
（5）請在圖丙中完成從燭焰發出的一束光通過透鏡的光路.
參考答案
答案：B
答案：A
3、答案：D
解析：原來貼近報紙看文字時，看到的應該是正立、放大的虛像，而窗外景物成在報紙上的像是倒立、縮小的實像.故D正確.
4、答案：A
5、答案：A
解析：粗細均勻的棒,由于A端到凸透鏡的距離大于B端到凸透鏡的距離，所以A端通過凸透鏡成的像比B端通過凸透鏡成的像要小，即端較粗；由于A、B端都在二倍焦距 以外，所以像比物要短。故選A。
6、答案：D
解析：凸透鏡成實像時，所有通過透鏡的光會聚到光屏上成像，當將透鏡的下半部分擋住后，物體發出（或反射）的光雖有一部分被擋住，但另一部分光通過上半部分的凸透鏡會聚成像，此時像與原來相同，但由于透鏡的一半被遮住，折射出的光線與原來相比減少了一半，故像的亮度變暗了。
7、答案：B
解析：老花眼鏡的鏡片是凸透鏡，根據凸透鏡成像規律可知物體在二倍焦距以外時成倒立縮小實像
物體在一倍焦距和二倍焦距之間時成倒立放大的實像，物體在二倍焦距處時成倒立等大的實像物體在一倍焦距以內成正立放大虛像，綜上所述，不能成倒立的虛像，故B符合題意。
答案：B
9、答案：B
解析：試題分析:凸透鏡正對著太陽光,可在距凸透鏡15cm處得到一個最小最亮的光斑,這個亮斑就是凸透鏡的焦點,所以15厘米就是該凸透鏡的焦距,這是利用平行光聚焦法測得了透鏡的焦距.現在的物距是25厘米,大于一倍焦距,小于二倍焦距,由凸透鏡的成像規律可知,此時凸透鏡成倒立放大的實像.故選B。
10、答案：（1）60~70 cm
等大
靠近
（4）1
（5）如圖所示.
解析：（1）凸透鏡的焦距：，如題圖，物距：，所以光屏在60~70 cm，光屏上出現清晰的像；
（2）保持凸透鏡位置不變，把蠟燭放在30 cm刻度線處，物距時，成倒立、等大的實像；
（3）凸透鏡成像時，時，成倒立、放大的實像，應用于投影儀，所以蠟燭要從30 cm刻度線處靠近凸透鏡，使蠟燭在30~40 cm刻度線之間移動，所以蠟燭靠近凸透鏡；
（4）康康移動蠟燭使它從零刻度線處逐漸靠近凸透鏡，會依次經過成倒立、縮小的實像，成倒立、等大的實像，成倒立、放大的實像，成正立、放大的虛像，又因為探究凸透鏡成像時，撤去光屏，眼睛在光屏一側透過凸透鏡觀察蠟燭，可以看到實像，也可以看到虛像，所以眼睛依次看到倒立縮小的實像、倒立等大的實像、倒立放大的實像、正立放大的虛像，故選1；
（5）光線過焦點，經凸透鏡折射后跟主光軸平行。
物距u
變化
像的性質
像距v
變化
應用
倒正
大小
實虛
u>2f
逐漸減小
倒立
縮小
實像
2f>v>f
逐漸增大
照相機
u=2f
倒立
等大
實像
v=2f
測焦距
2f>u>f
倒立
放大
實像
v>2f
投影儀
u=f
不成像
平行光
u
