初中物理人教版（2024）八年級上冊第1節 透鏡課時訓練

這是一份初中物理人教版（2024）八年級上冊第1節 透鏡課時訓練，共11頁。試卷主要包含了填空題，實驗題，作圖題，單選題等內容，歡迎下載使用。

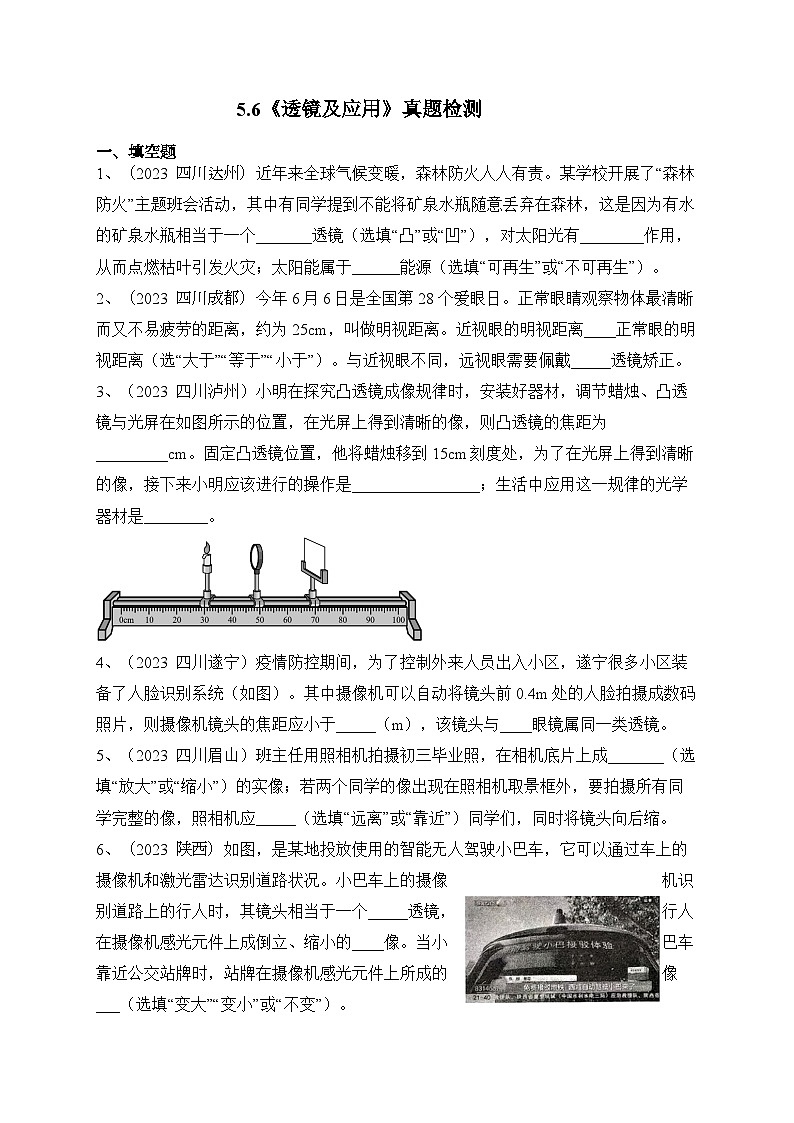

一、填空題
1、（2023 四川達州）近年來全球氣候變暖，森林防火人人有責。某學校開展了“森林防火”主題班會活動，其中有同學提到不能將礦泉水瓶隨意丟棄在森林，這是因?yàn)橛兴牡V泉水瓶相當于一個_______透鏡（選填“凸”或“凹”），對太陽光有________作用，從而點燃枯葉引發火災；太陽能屬于______能源（選填“可再生”或“不可再生”）。
2、（2023 四川成都）今年6月6日是全國第28個愛眼日。正常眼睛觀察物體最清晰而又不易疲勞的距離，約為25cm，叫做明視距離。近視眼的明視距離____正常眼的明視距離（選“大于”“等于”“小于”）。與近視眼不同，遠視眼需要佩戴_____透鏡矯正。
3、（2023 四川瀘州）小明在探究凸透鏡成像規律時，安裝好器材，調節蠟燭、凸透鏡與光屏在如圖所示的位置，在光屏上得到清晰的像，則凸透鏡的焦距為_(kāi)________cm。固定凸透鏡位置，他將蠟燭移到15cm刻度處，為了在光屏上得到清晰的像，接下來小明應該進行的操作是________________；生活中應用這一規律的光學器材是________。

4、（2023 四川遂寧）疫情防控期間，為了控制外來人員出入小區，遂寧很多小區裝備了人臉識別系統（如圖）。其中攝像機可以自動將鏡頭前0.4m處的人臉拍攝成數碼照片，則攝像機鏡頭的焦距應小于_____（m），該鏡頭與____眼鏡屬同一類透鏡。
5、（2023 四川眉山）班主任用照相機拍攝初三畢業照，在相機底片上成_______（選填“放大”或“縮小”）的實像；若兩個同學的像出現在照相機取景框外，要拍攝所有同學完整的像，照相機應_____（選填“遠離”或“靠近”）同學們，同時將鏡頭向后縮。
6、（2023 陜西）如圖，是某地投放使用的智能無人駕駛小巴車，它可以通過車上的攝像機和激光雷達識別道路狀況。小巴車上的攝像機識別道路上的行人時，其鏡頭相當于一個_____透鏡，行人在攝像機感光元件上成倒立、縮小的____像。當小巴車靠近公交站牌時，站牌在攝像機感光元件上所成的像___（選填“變大”“變小”或“不變”）。
二、實驗題

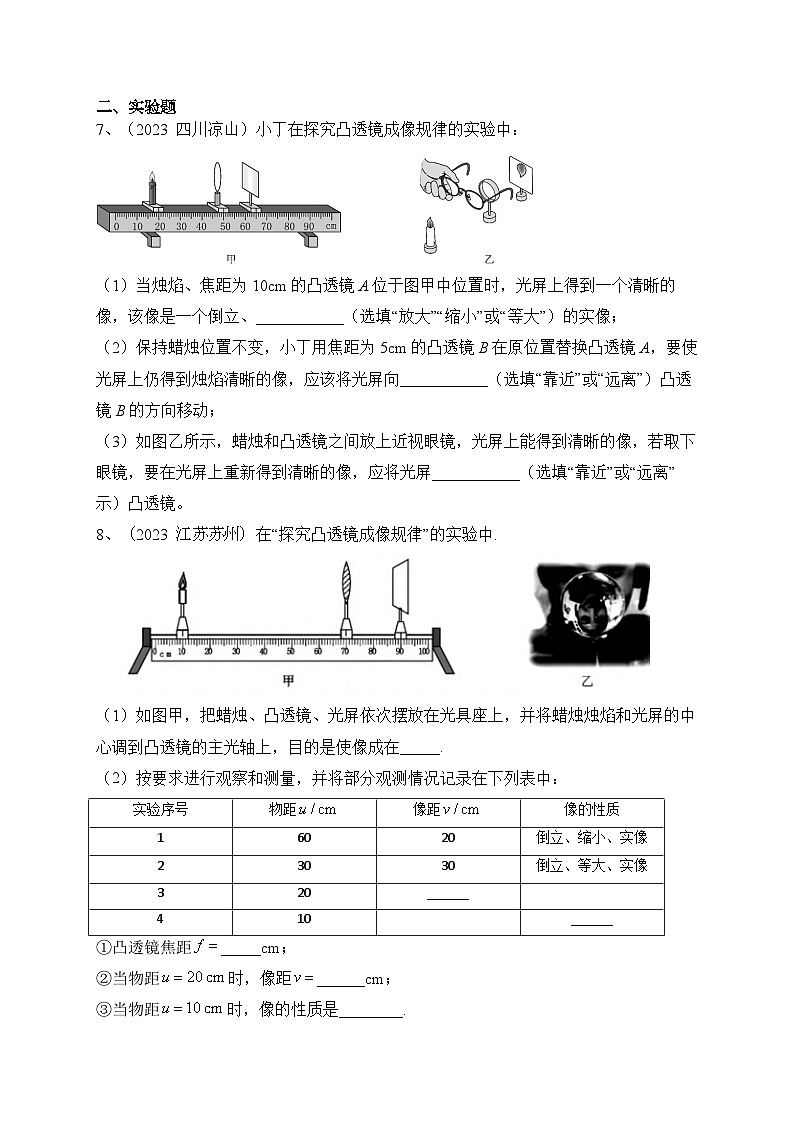

7、（2023 四川涼山）小丁在探究凸透鏡成像規律的實驗中：
（1）當燭焰、焦距為10cm的凸透鏡A位于圖甲中位置時，光屏上得到一個清晰的像，該像是一個倒立、___________（選填“放大”“縮小”或“等大”）的實像；
（2）保持蠟燭位置不變，小丁用焦距為5cm的凸透鏡B在原位置替換凸透鏡A，要使光屏上仍得到燭焰清晰的像，應該將光屏向___________（選填“靠近”或“遠離”）凸透鏡B的方向移動；
（3）如圖乙所示，蠟燭和凸透鏡之間放上近視眼鏡，光屏上能得到清晰的像，若取下眼鏡，要在光屏上重新得到清晰的像，應將光屏___________（選填“靠近”或“遠離”示）凸透鏡。
8、（2023 江蘇蘇州）在“探究凸透鏡成像規律”的實驗中.
（1）如圖甲，把蠟燭、凸透鏡、光屏依次擺放在光具座上，并將蠟燭燭焰和光屏的中心調到凸透鏡的主光軸上，目的是使像成在_____.
（2）按要求進行觀察和測量，并將部分觀測情況記錄在下列表中：
①凸透鏡焦距_____cm；
②當物距時，像距______cm；
③當物距時，像的性質是________.

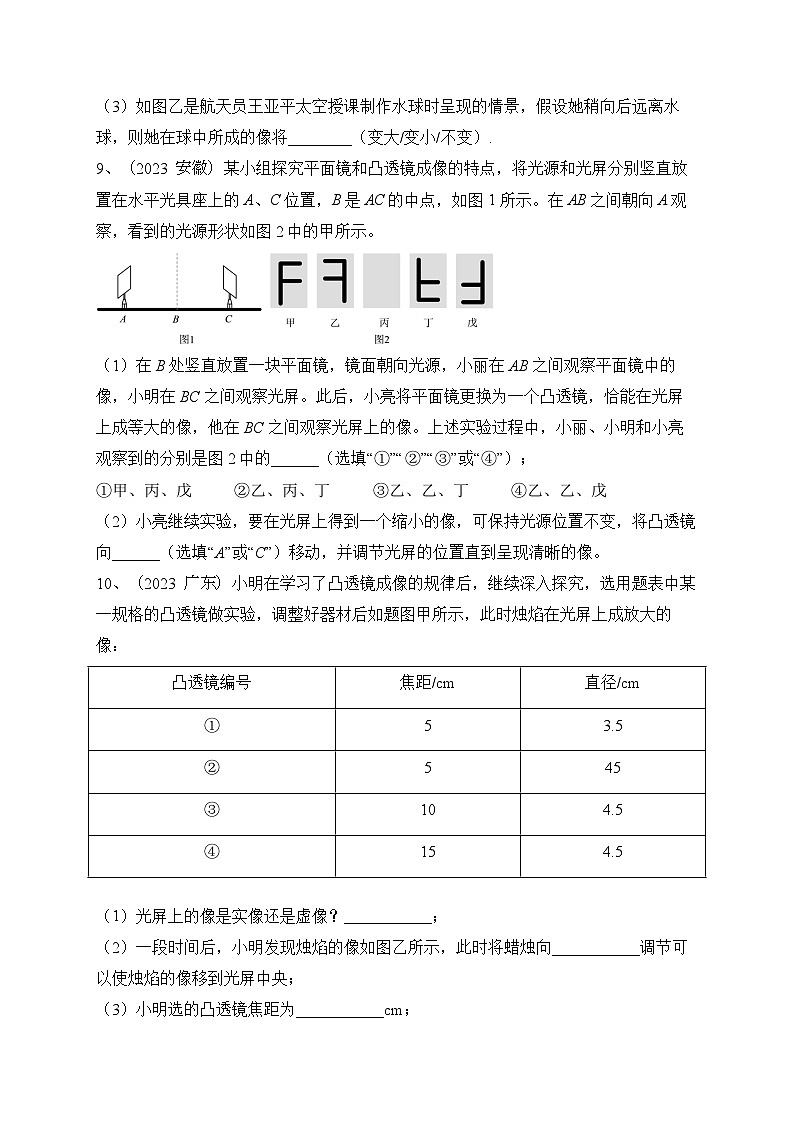

（3）如圖乙是航天員王亞平太空授課制作水球時呈現的情景，假設她稍向后遠離水球，則她在球中所成的像將________（變大/變小/不變）.
9、（2023 安徽）某小組探究平面鏡和凸透鏡成像的特點，將光源和光屏分別豎直放置在水平光具座上的A、C位置，B是AC的中點，如圖1所示。在AB之間朝向A觀察，看到的光源形狀如圖2中的甲所示。

（1）在B處豎直放置一塊平面鏡，鏡面朝向光源，小麗在AB之間觀察平面鏡中的像，小明在BC之間觀察光屏。此后，小亮將平面鏡更換為一個凸透鏡，恰能在光屏上成等大的像，他在BC之間觀察光屏上的像。上述實驗過程中，小麗、小明和小亮觀察到的分別是圖2中的______（選填“①”“②”“③”或“④”）；
①甲、丙、戊②乙、丙、?、垡摇⒁?、?、芤?、乙、戊
（2）小亮繼續實驗，要在光屏上得到一個縮小的像，可保持光源位置不變，將凸透鏡向______（選填“A”或“C”）移動，并調節光屏的位置直到呈現清晰的像。
10、（2023 廣東）小明在學習了凸透鏡成像的規律后，繼續深入探究，選用題表中某一規格的凸透鏡做實驗，調整好器材后如題圖甲所示，此時燭焰在光屏上成放大的像：
（1）光屏上的像是實像還是虛像？___________；
（2）一段時間后，小明發現燭焰的像如圖乙所示，此時將蠟燭向___________調節可以使?fàn)T焰的像移到光屏中央；
（3）小明選的凸透鏡焦距為_(kāi)__________cm；
（4）小明將蠟燭換成F字光源，調整了光源和光屏的位置，在光屏上仍可觀察到清晰的像，如題圖所示，則小明看到的像應是___________（選填字母）；
（5）小明認為凸透鏡成像的規律還可能與凸透鏡的直徑有關；若要驗證其猜想，則可在題表中選取編號為_(kāi)__________兩個凸透鏡進行實驗驗證。
11、（2023 山東濱州）某小組在“探究凸透鏡成像的規律”的實驗中：

（1）實驗前，應先調整燭焰，凸透鏡，光屏三者的中心在____________；
（2）如圖所示，燭焰恰好在光屏上成倒立、______（選填“放大”、“等大”成“縮小”）清晰的實像，這是______（選填“照相機”、“投影儀”或“放大鏡”）的工作原理；
（3）若凸透鏡位置不變，調換蠟燭和光屏的位置，______（選填“仍能”或“不能”）在光屏上得到清晰的像，這說明光發生折射時，光路是______的；
（4）若保持圖中蠟燭、凸透鏡的位置不變，只把光屏向右適當調節，光屏上燭焰的像逐漸變得模糊，這與______（選填“近視眼”或“遠視眼”）形成原因相同。
三、作圖題
12、（2023 四川成都）（1）如圖甲所示是博物館內“劉充國印”的展臺，上方是凸透鏡，透過它能看到放大的印章；下方是平面鏡，通過它能看到印章底部的字。圖乙是其示意圖，F(xiàn)為凸透鏡的焦點，O為凸透鏡的光心，光線a平行于凸透鏡的主光軸（圖中虛線）。請?jiān)趫D乙中畫出：
①光線a經過凸透鏡折射后的光線；
②光線b經過平面鏡反射后的光線。
13、（2023 四川涼山）如圖所示，凸透鏡的主光軸與水面重合，F(xiàn)是凸透鏡的焦點，水下有一塊平面鏡M，一束與水面平行的光線經凸透鏡折射后進入水中，再經水中的平面鏡反射后恰過P點，請將光路圖補充完整。
14、（2023 四川南充）如圖所示，一束光射向凸透鏡，請畫出該光經過凸透鏡、凹透鏡的折射光路。

15、（2023 四川內江）如圖是近視眼矯正的示意圖，請大致畫出圖中兩條平行光線經過晶狀體后的折射光線。
16、（2023 四川遂寧）請根據圖中凸透鏡折射后的光線，作出凸透鏡的入射光線和經平面鏡反射后的光線。

17、（2023 四川眉山）物理課上，羅老師在水平桌面上放置一塊平面鏡，用一支帶凸透鏡的手電筒豎直向下照射在平面鏡上，側面的同學幾乎不能看到經平面鏡反射后的光，同學們通過作圖明白了其中的道理。如圖所示，F(xiàn)為凸透鏡的焦點，一條光線經過焦點F射向凸透鏡。請?jiān)趫D中畫出該條光線經過凸透鏡后的折射光線和經過平面鏡后的反射光線。
18、（2023 重慶B）請根據畫出的光線，在答圖中虛線框內畫出一個適當?shù)耐哥R。

四、單選題
19、（2023 四川廣元）某物理興趣小組在“探究凸透鏡成像規律”時，將焦距為10cm的凸透鏡固定在光具座上50cm刻度線處，光屏和點燃的蠟燭分別位于凸透鏡兩側，實驗前調整好實驗器材。如圖所示，將蠟燭移至25cm刻度線處，移動光屏，呈現在光屏上清晰的像的特點是( )

A.倒立、縮小的實像B.正立、放大的虛像
C.倒立、放大的實像D.與投影儀的成像特點相同
20、（2023 江蘇連云港）在“探究凸透鏡成像的規律”實驗中，當蠟燭、凸透鏡、光屏處于圖示位置時，恰能在光屏上得到一個清晰的像。利用這個成像規律可以制成( )
A.照相機B.潛望鏡C.放大鏡D.幻燈機
21、（2023 江蘇揚州）如圖1，在裝有水的杯子里，小紅將一支鉛筆分別緊貼杯壁內、外豎直放置，兩次都觀察到鉛筆放大的像，俯視圖如圖2、圖3所示，下列說法正確的是( )
A.圖2中鉛筆向前移，像一直變小
B.圖2中鉛筆向前移，像先變小后變大
C圖3中鉛筆向后移，像一直變大
D.圖3中鉛筆向后移，像先變小后變大
22、（2023 江西）某同學探究凸透鏡成像規律時，光屏上得到了燭焰清晰的像（像未畫出），如圖所示。下列說法正確的是( )
A.光屏上的像是正立的B.光屏上的像是放大的
C.投影儀是利用此成像原理制成的D.撤去光屏，燭焰的像仍然在原處
23、（2023 山東泰安）小芳利用如圖所示的裝置“探究凸透鏡成像的規律”。將蠟燭放在凸透鏡左側適當位置，調整光屏到凸透鏡的距離，使?fàn)T焰在光屏上成清晰的像，分別測出物距u和像距v，實驗數據如表所示。下列說法中( )
①該凸透鏡的焦距為20cm
②第1次實驗的成像規律與照相機成像原理相同
③從第1次實驗到第5次實驗，成在光屏上的像越來越大
④當時，移動光屏，可在光屏上成倒立、縮小的清晰實像
A.只有①④正確B.只有②③正確C.只有①②正確D.只有②③④正確
參考答案
1、答案：凸；會聚；可再生
2、答案：小于；凸
3、答案：10.0；將光屏向左移動適當距離；照相機
4、答案：0.2；遠視
5、答案：縮小；遠離
6、答案：凸；實；變大
7、答案：（1）縮小（2）靠近（3）靠近
8、答案：（1）光屏中央
（2）①15②60③正立、放大、虛像
（3）變小
9、答案：（1）②（2）C
10、答案：（1）實像（2）上（3）10（4）C（5）①、②
11、答案：（1）同一高度（2）縮?。徽障鄼C(jī)（3）仍能；可逆的（4）近視眼
12、答案：（1）
13、答案：
14、答案：
15、答案：
16、答案：
17、答案：
18、答案：
19、答案：A
20、答案：A
21、答案：A
22、答案：D
23、答案：B
實驗序號
物距
像距
像的性質
1
60
20
倒立、縮小、實像
2
30
30
倒立、等大、實像
3
20
______
4
10
______
凸透鏡編號
焦距/cm
直徑/cm
①
5
3.5
②
5
45
③
10
4.5
④
15
4.5
實驗次數
1
2
3
4
5
物距u/cm
60
30
20
15
12
像距v/cm
12
15
20
30
60
