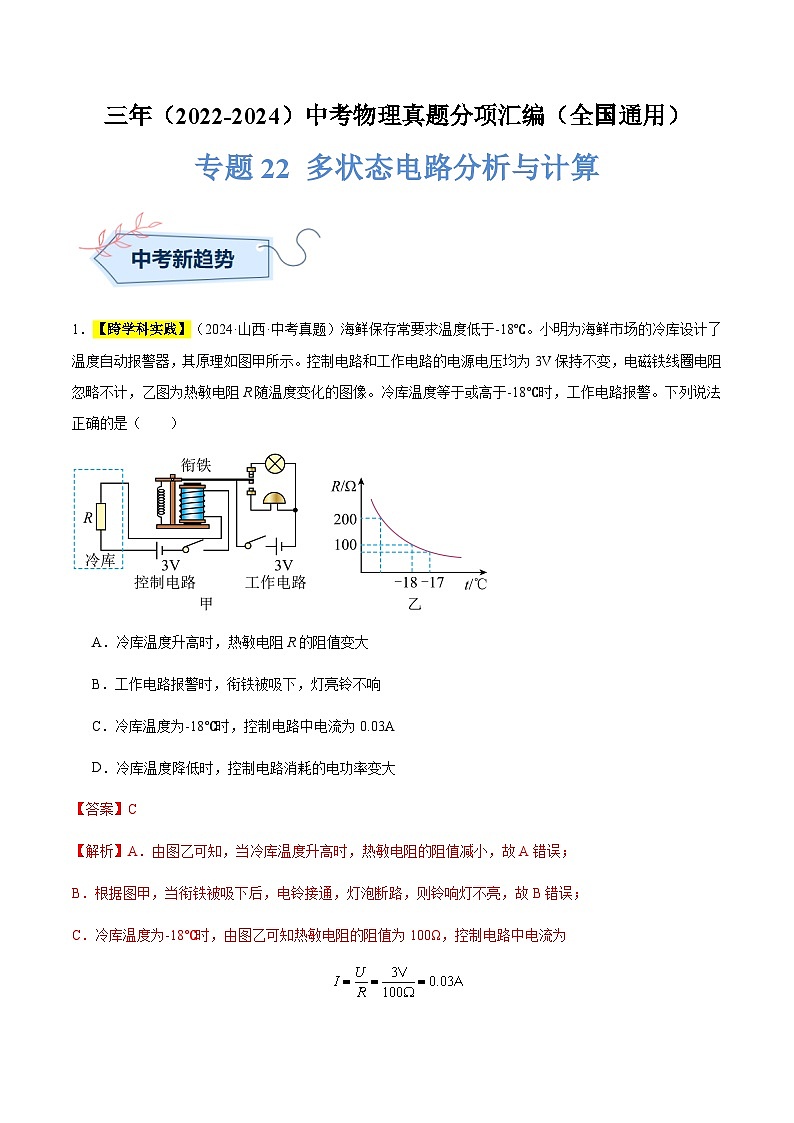

1．【跨學科實踐】（2024·山西·中考真題）海鮮保存常要求溫度低于-18℃。小明為海鮮市場的冷庫設計了溫度自動報警器，其原理如圖甲所示?？刂齐娐泛凸ぷ麟娐返碾娫措妷壕鶠?V保持不變，電磁鐵線圈電阻忽略不計，乙圖為熱敏電阻R隨溫度變化的圖像。冷庫溫度等于或高于-18℃時，工作電路報警。下列說法正確的是（ ）
A．冷庫溫度升高時，熱敏電阻R的阻值變大
B．工作電路報警時，銜鐵被吸下，燈亮鈴不響
C．冷庫溫度為-18℃時，控制電路中電流為0.03A
D．冷庫溫度降低時，控制電路消耗的電功率變大
【答案】C
【解析】A．由圖乙可知，當冷庫溫度升高時，熱敏電阻的阻值減小，故A錯誤；
B．根據圖甲，當銜鐵被吸下后，電鈴接通，燈泡斷路，則鈴響燈不亮，故B錯誤；
C．冷庫溫度為-18℃時，由圖乙可知熱敏電阻的阻值為100Ω，控制電路中電流為
故C正確；
D．冷庫溫度降低時，由圖乙可知熱敏電阻阻值變大，根據歐姆定律可知電路中電流變小，根據可知控制電路中電功率變小，故D錯誤。
故選C。

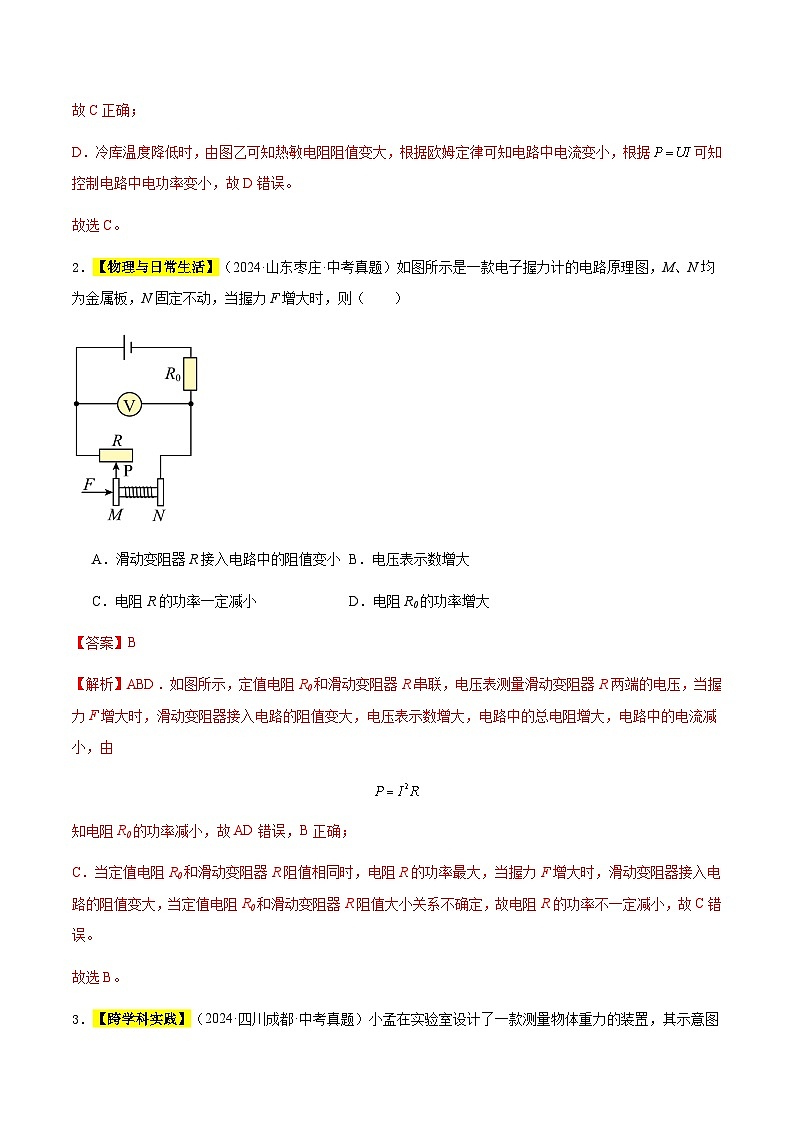

2．【物理與日常生活】（2024·山東棗莊·中考真題）如圖所示是一款電子握力計的電路原理圖，M、N均為金屬板，N固定不動，當握力F增大時，則（ ）
A．滑動變阻器R接入電路中的阻值變小B．電壓表示數增大
C．電阻R的功率一定減小D．電阻R0的功率增大
【答案】B
【解析】ABD．如圖所示，定值電阻R0和滑動變阻器R串聯，電壓表測量滑動變阻器R兩端的電壓，當握力F增大時，滑動變阻器接入電路的阻值變大，電壓表示數增大，電路中的總電阻增大，電路中的電流減小，由
知電阻R0的功率減小，故AD錯誤，B正確；
C．當定值電阻R0和滑動變阻器R阻值相同時，電阻R的功率最大，當握力F增大時，滑動變阻器接入電路的阻值變大，當定值電阻R0和滑動變阻器R阻值大小關系不確定，故電阻R的功率不一定減小，故C錯誤。
故選B。

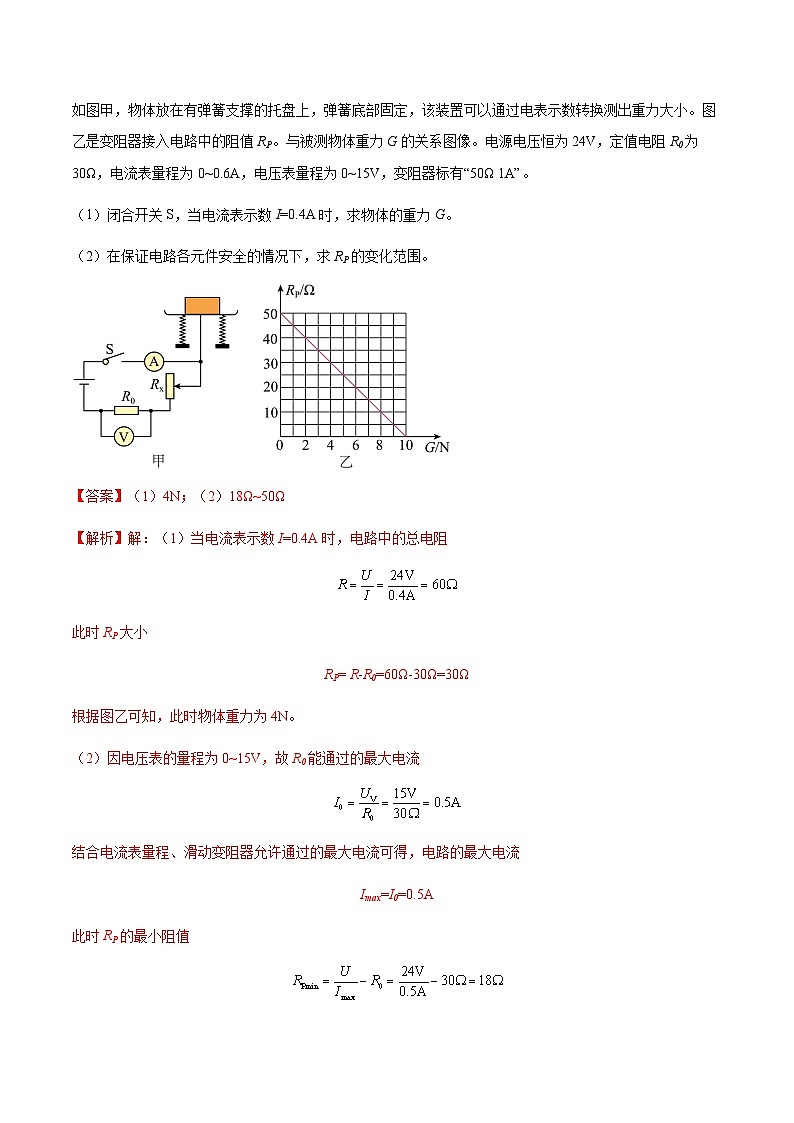

3．【跨學科實踐】（2024·四川成都·中考真題）小孟在實驗室設計了一款測量物體重力的裝置，其示意圖如圖甲，物體放在有彈簧支撐的托盤上，彈簧底部固定，該裝置可以通過電表示數轉換測出重力大小。圖乙是變阻器接入電路中的阻值RP。與被測物體重力G的關系圖像。電源電壓恒為24V，定值電阻R0為30Ω，電流表量程為0~0.6A，電壓表量程為0~15V，變阻器標有“50Ω 1A”。
（1）閉合開關S，當電流表示數I=0.4A時，求物體的重力G。
（2）在保證電路各元件安全的情況下，求RP的變化范圍。
【答案】（1）4N；（2）18Ω~50Ω
【解析】解：（1）當電流表示數I=0.4A時，電路中的總電阻
此時RP大小
RP= R-R0=60Ω-30Ω=30Ω
根據圖乙可知，此時物體重力為4N。
（2）因電壓表的量程為0~15V，故R0能通過的最大電流
結合電流表量程、滑動變阻器允許通過的最大電流可得，電路的最大電流
Imax=I0=0.5A
此時RP的最小阻值
當物體重力為0時，RP取最大阻值50Ω，此時電路安全，故
所以RP的變化范圍為18Ω~50Ω。
答：（1）閉合開關S，當電流表示數I=0.4A時，物體的重力為4N；
（2）在保證電路各元件安全的情況下，RP的變化范圍為18Ω~50Ω。
4．【新中考·科技創新】（2024·四川成都·中考真題）圖是小李購買的一款國產電話手表，她與爸爸媽媽一起了解和研究電話手表功能，以確保正確且安全使用；
（1）小李閱讀說明書后，有以下認識，你認為不合理的是 ；
A．電話手表的表帶內側設計有導汗槽，有助于加快汗液的蒸發
B．用尖銳物撬手表電池容易起火，可能是因?yàn)殡娐钒l(fā)生了斷路
C．惡劣天氣搜索不到通信信號，可能是因?yàn)殡姶挪▊鞑ミ^程受到干擾
D．緊貼耳朵使用會造成聽力損傷，是因?yàn)槁曇繇懚扰c聲源到耳朵距離有關
（2）小李用電話手表與爺爺長時間視頻通話，手表突然自動關機，原因是手表過熱，啟動了保護功能。她認為手表啟動保護功能一段時間后，應有自動開機功能，于是她用所學知識設計出模擬熱保護裝置的示意圖（如圖甲），R0為定值電阻，R為熱敏電阻（有兩種類型可供選擇，其電阻隨溫度變化關系如圖乙所示，R的溫度變化主要受發熱元件影響）；下列分析合理的是 ；
A．熱敏電阻應選擇NTC類型
B．熱敏電阻溫度升高，電磁鐵磁性減弱
C．啟動保護模式后，控制電路自動斷開
D．啟動保護模式后，工作電路無法再次啟動
（3）小李和爸爸在家庭實驗室對電話手表進行充電測試，測得充電時充電器的輸出電壓約為5V，輸出功率約為6W，則輸出電流與常見家用電器 （選填“電視機”、“空調”或“電熱滅蚊器”）的正常工作電流最接近；
（4）媽媽告訴小李，充電器在插座上未給電話手表充電時，內部也有電流通過。他們查閱網站得知，截止2024年3月末我國移動電話用戶總數約為18億戶。若有四分之一用戶不拔充電器，一戶一個充電器，每個充電器每天平均閑置時間約為20h，平均實際功率約為0.1W，則全國一天因此浪費的電能約為 kW·h；
小李通過查詢資料進一步發現，長時間讓家用電器處于待機狀態，不僅浪費電能，還可能引起火災。為了您和家人的安全，請正確使用家用電器。
【答案】 B A 電視機 9×105
【解析】（1）[1]A．電話手表的表帶內側設計有導汗槽，通過增大蒸發面積，來加快汗液的蒸發，故A不符合題意；
B．用尖銳物撬手表電池容易起火，可能是因?yàn)殡娐钒l(fā)生了短路，造成電路中電流大，產生大量的熱量，故B符合題意；
C．惡劣天氣時，空中云層帶有靜電，會發生閃電現象，干擾電磁波傳播，所以搜索不到通信信號，故C不符合題意；
D．由于聲音響度與聲源到耳朵距離有關，將聲源緊貼耳朵，則聲音的響度大，會造成聽力損傷，故D不符合題意。
故選B。
（2）[2]A．由圖甲可知，當溫度過高時，發熱元件所在電路應該斷路，則銜鐵應被吸下，則電磁鐵的磁性應該增強，則控制電路中的電流應該增大，所以R的阻值應該減小，所以熱敏電阻的阻值應該隨溫度升高而減小，故應選擇NTC類型，故A符合題意；
B．由圖乙可知，NTC熱敏電阻溫度升高，阻值減小，控制電路中的電流增大，電磁鐵磁性增強，故B不符合題意；
C．啟動保護模式后，發熱元件不能工作，所以工作電路自動斷開，故C不符合題意；
D．啟動保護模式后，當溫度降低，NTC熱敏電阻溫度降低，阻值增大，控制電路中的電流減小，電磁鐵磁性減弱，則銜鐵被彈開，工作電路再次啟動，故D不符合題意。
故選A。
（3）[3]充電時充電器的輸出電壓約為5V，輸出功率約為6W，則輸出電流
由于電視機的電流接近1A，空調的電流約為5A，電熱滅蚊器的電流約0.01A，所以充電器的輸出電流與常見家用電器電視機的正常工作電流最接近。
（4）[4]全國一天因此浪費的電能
5．【科學探究·跨學科實踐·物理與生物】（2024·吉林長春·中考真題）“遙遙”生物小組培育的植株的生長環境溫度不能超過30℃，并且在20~30℃之間需滿足一定的濕度要求。“領先”科創小組為其設計的溫、濕度報警觸發電路如圖甲所示。電源為特制的可調恒流電源（使所在電路中的電流恒等于“預先設定的電流”），完全相同的防水熱敏電阻、的阻值隨溫度的變化規律如圖乙所示。
（1）小組將“預先設定的電流”設置為后進行報警觸發設置。
溫度報警觸發設置：30℃時兩端電壓為，將該電壓設為溫度報警觸發值U，當兩端實際電壓時，觸發溫度報警。
濕度報警觸發設置：用一端浸在水中的濕紗布敷在上。由于濕紗布中的水 ，使溫度降低，導致兩端電壓與兩端電壓產生電壓差。環境越干燥，與的溫差越大，也越大，因此可用表示濕度狀況。當時需要濕度報警，將時的電壓差設為濕度報警觸發值，記為。請計算 （寫出必要的文字說明、表達式及最后結果）；
（2）現根據實際需要改變“預先設定的電流”，使裝置在且濕度報警觸發值比增大時觸發濕度報警。重新調節后的溫度報警觸發值U為 。
【答案】 汽化吸熱 2.4
【解析】（1）[1]由于濕紗布中的水汽化吸熱，使溫度降低。
[2]根據30℃時，R1兩端的電壓為3.6V，電流為2×10-3A，則30℃時R1的阻值為
每降低1℃，電阻阻值增加量為
初始兩個電阻阻值相同，電壓相同，均為3.6V，隨著R2上的濕紗布水的汽化吸熱，R2阻值增大，當Δt=5℃時，R2的增加量為
ΔR2=5℃×75Ω/℃=375Ω
故電壓增加量為
ΔU=I·ΔR=2×10-3A×375Ω=0.75V
故ΔU0=0.75V。
（2）[3]增加后的
當Δt=8℃時，電阻增加量為
ΔR2′=8℃×75Ω/℃=600Ω
此時電流為
當溫度為30℃時，電阻R1兩端電壓為
則
現在，則有
可解得
當?shù)臏囟葢?yīng)該為30℃時，電阻為1800Ω，則溫度報警觸發值U為
6．【生活實踐】（2024·福建·中考真題）小閩為學校的陶器燒制爐加裝一個自制的可控制溫度的裝置，其簡化的工作電路圖如圖。R1、R2是爐內加熱電阻，R1阻值為44Ω，R是變阻器，R0是電磁鐵線圈電阻。溫差電源的熱點探頭放在爐內，冷點探頭放在20℃的恒溫箱中。燒制爐接入220V的電路中，閉合開關S1、S2，銜鐵與觸點A接觸，燒制爐處于加熱狀態；當電磁鐵線圈中的電流達到0.01A時，銜鐵被吸下與觸點B接觸，燒制爐進入保溫狀態，保溫功率為200W。測試時，第一次調節R的阻值為1Ω，當燒制爐剛進入保溫狀態時，測得爐內溫度t為400℃；第二次調節R的阻值為4Ω，當燒制爐剛進入保溫狀態時，測得爐內溫度t為1000℃。求：
（1）燒制爐處于加熱狀態時，通過R1的電流。
（2）燒制爐處于保溫狀態時，R2的阻值。
（3）溫差電源提供的電壓與兩探頭間的溫度差成正比，為便于設置燒制爐的保溫溫度t，寫出R與t關系的表達式。
【答案】（1）5A；（2）198Ω；（3）
【解析】解：（1）燒制爐加熱狀態時，加熱電路中只有R1工作，通過R1的電流
（2）燒制爐保溫狀態時，R1與R2串聯，根據可知，總電阻
R2的阻值
（3）溫差電源提供的電壓與兩探頭間的溫度差成正比，即，且根據歐姆定律有，則有，冷點探頭溫度，保溫時電磁鐵線圈的電流
第一次測試：變阻器電阻，爐內溫度，則有
第二次測試：變阻器電阻，爐內溫度，則有
代入數據，解得：電磁鐵線圈電阻 溫差電源提供的電壓與兩探頭間的溫度差的比值 ，則R與t關系的表達式為
7．【新中考·實踐活動】（2024·四川內江·中考真題）圖甲是某物理興趣小組設計的簡易“坐位體前屈”測試儀，其簡化原理如圖乙。在測試中，測試的同學向前水平推動測試儀的滑塊（相當于向右移動圖乙中滑動變阻器的滑片P），用電壓表的示數來反映被測試者的成績。電源的電壓恒為6V，電壓表的量程為0~3V，電流表的量程為0~0.6A，滑動變阻器R1標有“20Ω；1.5A”的字樣，定值電阻R2=10Ω。閉合開關S，求：?
（1）當滑動變阻器連入電路的阻值R1=2Ω時，電壓表的示數。
（2）在保證電路元件安全的情況下，電路消耗總功率的最小值。
【答案】（1）1V；（2）1.8W
【解析】解：（1）由圖可知，滑動變阻器與定值電阻R2串聯，電壓表測量滑動變阻器兩端電壓，當滑動變阻器連入電路的阻值R1=2Ω時，電路總電阻
R=R1+R2=10Ω+2Ω=12Ω
電路電流
滑動變阻器兩端的電壓
（2）由P=UI可知，電源電壓恒定，電流越小，電路消耗的電功率越小，則滑動變阻器阻值最大時，電路中的電流最??；因?yàn)殡妷罕碜畲笫緮?shù)為3V，定值電阻R2兩端電壓
則電路中的最小電流
由P=UI可知，電路中的最小電功率
Pmin=UImin=6V×0.3A=1.8W
答：（1）當滑動變阻器連入電路的阻值R1=2Ω時，電壓表的示數為1V；
（2）在保證電路元件安全的情況下，電路消耗總功率的最小值為1.8W。
8．【新中考·科學探究】（2024·山東濱州·中考真題）為研究調光燈的工作原理，某小組設計了如圖甲所示的模擬電路進行探究。已知小燈泡L標有“12V 12W”字樣，電源電壓恒定不變。在保證電路安全的情況下，通過調節滑動變阻器，分別記錄三個電表的示數，并將電表示數繪制成如圖乙所示的關系圖象，求：
（1）燈泡L正常發光時的電流。
（2）燈泡L正常發光10s消耗的電能。
（3）電源電壓。
（4）滑動變阻器阻值的變化范圍。
【答案】（1）1A；（2）120J；（3）18V；（4）6Ω~50Ω
【解析】解：由圖甲可知，燈泡與滑動變阻器串聯，電壓表V1測滑動變阻器兩端電壓，電壓表V2測燈泡兩端電壓，電流表測電路電流。
（1）由P=UI可知，燈泡L正常發光時的電流
（2）燈泡L正常發光10s消耗的電能
W=Pt=12W×10s=120J
（3）當滑動變阻器向左移動時，其接入的阻值變大，電路總電阻變大，由歐姆定律可知，電路電流變小，則燈泡兩端電壓減小，由串聯分壓可知，滑動變阻器兩端電壓增大，因此由圖乙可知，當滑動變阻器阻值最大時，電路電流最小為0.3A，此時燈泡兩端的電壓為3V，滑動變阻器兩端的電壓為15V，根據串聯電路電壓的特點可知，電源電壓為
U=15V+3V=18V
（4）由上述可知，當滑動變阻器阻值最大時，電路電流最小為0.3A，滑動變阻器兩端的電壓為15V，則滑動變阻器接入的最大阻值為
燈泡L正常發光時的電流為1A，所以電路中允許通過的最大電流為1A，由圖乙可知，此時滑動變阻器兩端的電壓為6V，則滑動變阻器允許接入的最小阻值為
因此滑動變阻器阻值的變化范圍為6Ω~50Ω。
答：（1）燈泡L正常發光時的電流為1A；
（2）燈泡L正常發光10s消耗的電能為120J；
（3）電源電壓為18V；
（4）滑動變阻器阻值的變化范圍為6Ω~50Ω。
一、單選題
1．（2024·湖北武漢·中考真題）如圖所示是一種測定油箱內油量的裝置。其中R是滑動變阻器的電阻片，杠桿的右端是滑動變阻器的滑片，杠桿左端固定著一個浮子，油箱內油量變化時，滑片就在電阻片R兩端之間滑動。下列說法錯誤的是（ ）
A．定值電阻和滑動變阻器是串聯的B．油量減少時，滑動變阻器接入電路的電阻變大
C．油量增加時，電流表示數變大D．油箱中沒有油時，電流表示數為零
【答案】D
【解析】A．如圖所示，定值電阻與變阻器串聯，電流表測量電路中電流，故A正確，不符合題意；
B．當油箱中的油量減少時，浮子向下運動，滑桿會向上運動，變阻器接入電路中電阻增大，故B正確，不符合題意；
C．當油箱中的油量增加時，浮子向上運動，滑桿會向下運動，變阻器接入電路中電阻變小，由歐姆定律得，電路中電流變大，故C正確，不符合題意；
D．油箱中沒有油時，滑片在最上端，滑動變阻器連入電路的阻值最大，此時R0與R串聯，電路中電阻最大，電流最小，但不為0，電流表有示數，故D錯誤，符合題意。
故選D。
2．（2024·四川達州·中考真題）如圖所示，為定值電阻，為滑動變阻器，電源電壓保持不變，閉合開關S，滑動變阻器的滑片P向右移動的過程中，下列說法正確的是（ ）
A．電流表示數變大，電壓表示數變小B．電流表示數變小，電壓表示數變大
C．電壓表與電流表示數的比值變大D．電壓表與電流表示數的比值變小
【答案】B
【解析】AB．由電路圖可知，這是一個串聯電路，電壓表V1測R1兩端電壓，電壓表V2測R2兩端電壓?；瑒幼冏杵鞯幕琍向右移動時，R2接入電路的電阻值變大。 因此整個電路的總電阻增大。根據歐姆定律可知? ，當電壓U保持不變，電阻R增大時，電流I會減小。所以，電流表示數會變小。 由于電流減小，根據 U=IR可知，R1兩端的電壓減小。所以，電壓表V1的示數會變小。 由串聯電路電壓規律可知，R2兩端的電壓會增大。所以，電壓表V2的示數會變大。故A錯誤，B正確；
C．由歐姆定律可知，電壓表V1與電流表示數的比值等于定值電阻R1的阻值不變。故C錯誤；
D．由歐姆定律可知，電壓表V2與電流表示數的比值為滑動變阻器接入電路中的阻值，滑動變阻器的阻值變大，則其比值變大。故D錯誤。
故選B。
3．（2023·江蘇連云港·中考真題）如圖是測量貨車質量的地磅示意圖，貨車的質量可以通過電流表的示數轉換測出，為定值電阻。下列說法正確的是（ ）

A．地磅的量程與大小無關
B．貨車的質量變大時，電流表的示數變小
C．將電流表換成電壓表也能測量貨車的質量
D．僅增大，稱量同一貨車質量時，電流表示數變小
【答案】D
【解析】A．由圖可知，變阻器和電阻R0串聯，電流表測量電路中的電流，電路中的電流，即電流表的示數
貨車的質量可以通過電流表的示數轉換測出，地磅的量程與大小有關，故A錯誤；
B．貨車的質量變大，滑動變阻器的滑片向下移動，其接入電路的電阻變小，電路的總電阻變小，由可知電路中電流變大，電流表的示數變大，故B錯誤；
C．電壓表內阻很大，將電流表換成電壓表，電路中電流很小，電壓表的指針偏轉很小，不能測量貨車的質量，故C錯誤；
D．僅增大，稱量同一貨車質量時，變阻器連入電路的阻值不變，由
可知電路中的電流變小，即電流表的示數變小，故D正確。
故選D。
4．（2023·重慶·中考真題）如圖甲所示的電路，電源電壓恒定。閉合開關S，移動滑片P，電壓表示數隨電流表示數變化的圖像如圖乙所示。以下分析正確的是（ ）

A．電源電壓為
B．最大功率為
C．滑片P向左移動過程中，兩端電壓逐漸變小
D．滑片P向右移動過程中，電壓表與電流表的比值變大
【答案】D
【解析】由圖甲得，電阻R0與滑動變阻器串聯，電流表測量電路電流，電壓表測量滑動變阻器電壓。
A．由圖乙得，當電壓表示數為10V時，電流表示數為0.1A，由串聯電路特點與歐姆定律得
當電壓表示數為0V時，電流表示數為0.6A，由串聯電路特點與歐姆定律得
解得
，
故A錯誤；
B．最大功率為
故B錯誤；
C．滑片P向左移動過程中，滑動變阻器接入電路中電阻變小，變阻器分到電壓變小，兩端電壓逐漸變大，故C錯誤；
D．滑片P向右移動過程中，滑動變阻器接入電路中電阻變大，電壓表與電流表的比值為變阻器接入電路中的阻值，變大，故D正確。
故選D。
5．（2022·江蘇蘇州·中考真題）圖甲所示的電路中，電源電壓不變，R0為定值電阻，R為滑動變阻器。閉合開關，滑片P移動過程中，電壓表示數隨滑動變阻器阻值變化的關系如圖乙所示。下列說法正確的是（ ）
A．電源電壓為5VB．R的最大阻值為20Ω
C．R=10Ω時，其功率最大D．R=15Ω時，電路消耗的功率為1.8W
【答案】D
【解析】A．由圖甲可知，滑動變阻器R和定值電阻R0串聯，電壓表測R兩端的電壓；由圖乙可知，當變阻器阻值為5Ω時，其兩端電壓為3V；當變阻器兩端電壓為10Ω時，其兩端電壓為4V，由串聯電路中的電壓規律和電源電壓不變可得
……①
……②
由①②解得
U=6V，R0=5Ω
故A錯誤；
B．由圖乙可知，R的最大阻值應大于20Ω，故B錯誤；
C．R的功率
由上式可知，當
R=R0=5Ω
時，滑動變阻器有最大電功率。故C錯誤；
D．當R=15Ω時，電路消耗的功率為
故D正確。
故選D。
二、多選題
6．（2024·四川宜賓·中考真題）我國交規規定，酒后不能開車。圖甲是一種對駕駛員進行檢測的呼氣式酒精測試儀，其簡化電路如圖乙所示，測試儀里面裝有酒精氣體傳感器，它是一種氣敏電阻，用符號“”表示，其阻值R隨酒精氣體濃度K變化圖像如圖丙所示。已知電源電壓為12V，是阻值為20Ω的定值電阻，設血液酒精濃度M＝呼出酒精氣體濃度K×2500，當血液酒精濃度≥0.2mg/mL時，屬于飲酒駕駛。下列說法正確的是（ ）
A．酒精氣體濃度越大，電流表示數越大
B．剛達到飲酒駕駛時，R的阻值為64Ω
C．電流表示數為0.12A時，不屬于飲酒駕駛
D．達到飲酒駕駛，電路消耗的最小功率為1.44W
【答案】ABC
【解析】由圖乙得，R與R1串聯，電流表測量電路電流；
A．由圖丙可知，酒精氣體濃度越大，R電阻越小，此時電路總電阻越小，由歐姆定律得，電流電流越大，即電流表示數越大，故A正確；
B．剛達到飲酒駕駛時，呼出酒精氣體濃度
由圖得，此時R的阻值為64Ω，故B正確；
C．電流表示數為0.12A時，由歐姆定律得，此時電路電阻為
R的阻值為
由圖丙可知，此時呼出酒精氣體濃度為K=4×10-5mg/mL，則血液酒精濃度
M＝4×10-5mg/mL×2500=0.1mg/mL
