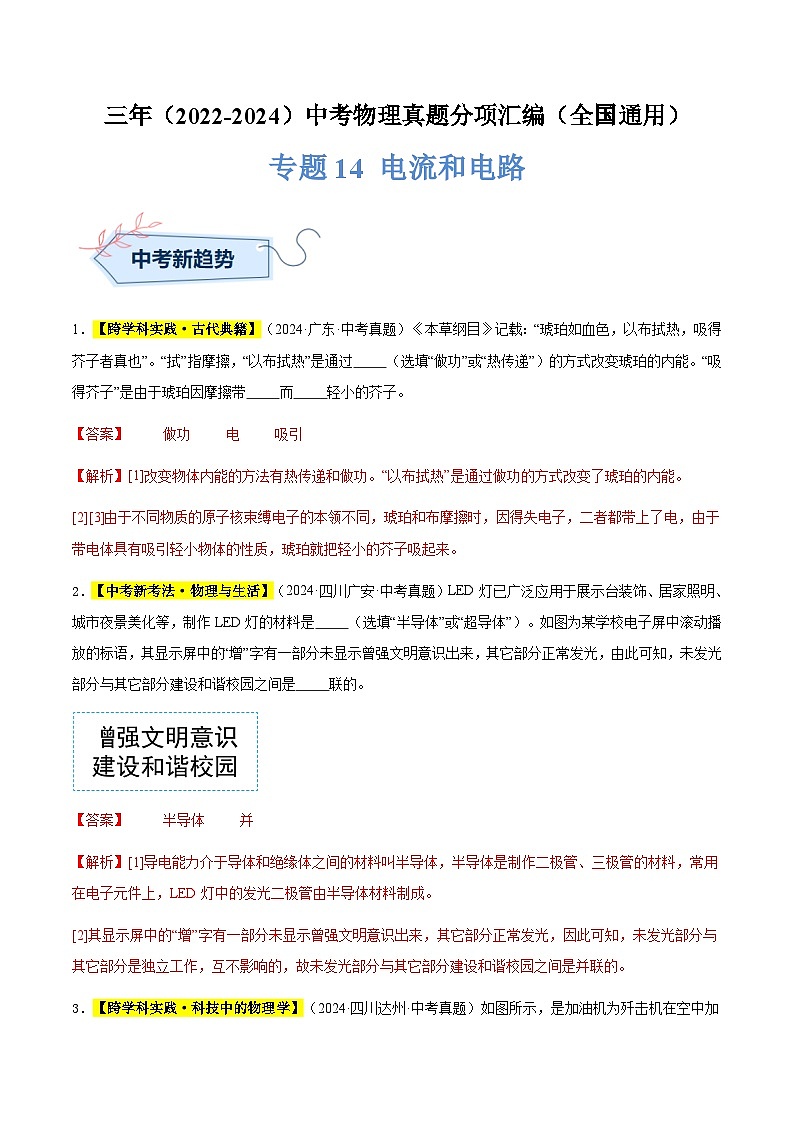

三年（2022-2024）中考物理真題分類匯編（全國通用）專題14 電流和電路（解析版）

這是一份三年（2022-2024）中考物理真題分類匯編（全國通用）專題14 電流和電路（解析版），共12頁。試卷主要包含了【中考新考法·物理與生活】等內容，歡迎下載使用。

1．【跨學科實踐·古代典籍】（2024·廣東·中考真題）《本草綱目》記載：“琥珀如血色，以布拭熱，吸得芥子者真也”?！笆谩敝改Σ粒耙圆际脽帷笔峭ㄟ^ （選填“做功”或“熱傳遞”）的方式改變琥珀的內能?！拔媒孀印笔怯捎阽暌蚰Σ翈? 而 輕小的芥子。
【答案】 做功 電 吸引
【解析】[1]改變物體內能的方法有熱傳遞和做功?！耙圆际脽帷笔峭ㄟ^做功的方式改變了琥珀的內能。
[2][3]由于不同物質的原子核束縛電子的本領不同，琥珀和布摩擦時，因得失電子，二者都帶上了電，由于帶電體具有吸引輕小物體的性質，琥珀就把輕小的芥子吸起來。
2．【中考新考法·物理與生活】（2024·四川廣安·中考真題）LED燈已廣泛應用于展示臺裝飾、居家照明、城市夜景美化等，制作LED燈的材料是 （選填“半導體”或“超導體”）。如圖為某學校電子屏中滾動播放的標語，其顯示屏中的“增”字有一部分未顯示曾強文明意識出來，其它部分正常發光，由此可知，未發光部分與其它部分建設和諧校園之間是 聯的。
【答案】 半導體 并
【解析】[1]導電能力介于導體和絕緣體之間的材料叫半導體，半導體是制作二極管、三極管的材料，常用在電子元件上，LED燈中的發光二極管由半導體材料制成。
[2]其顯示屏中的“增”字有一部分未顯示曾強文明意識出來，其它部分正常發光，因此可知，未發光部分與其它部分是獨立工作，互不影響的，故未發光部分與其它部分建設和諧校園之間是并聯的。

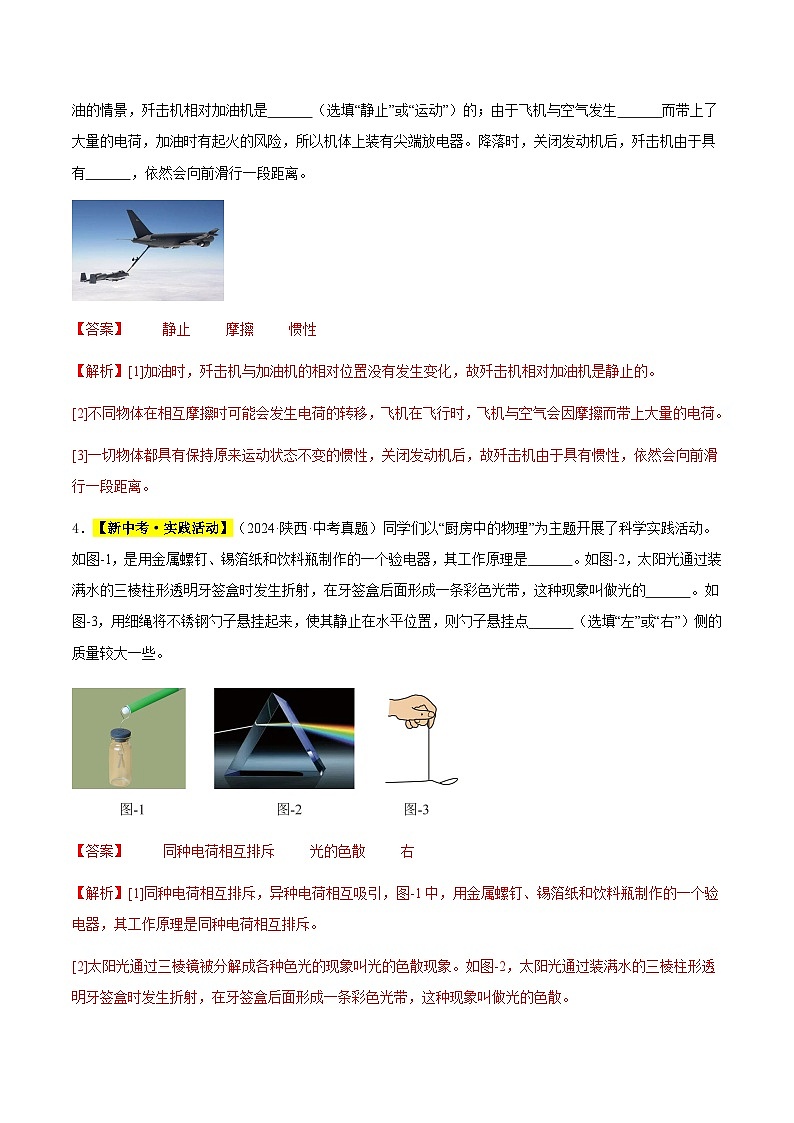

3．【跨學科實踐·科技中的物理學】（2024·四川達州·中考真題）如圖所示，是加油機為殲擊機在空中加油的情景，殲擊機相對加油機是 （選填“靜止”或“運動”）的；由于飛機與空氣發生 而帶上了大量的電荷，加油時有起火的風險，所以機體上裝有尖端放電器。降落時，關閉發動機后，殲擊機由于具有 ，依然會向前滑行一段距離。
【答案】 靜止 摩擦 慣性
【解析】[1]加油時，殲擊機與加油機的相對位置沒有發生變化，故殲擊機相對加油機是靜止的。
[2]不同物體在相互摩擦時可能會發生電荷的轉移，飛機在飛行時，飛機與空氣會因摩擦而帶上大量的電荷。
[3]一切物體都具有保持原來運動狀態不變的慣性，關閉發動機后，故殲擊機由于具有慣性，依然會向前滑行一段距離。
4．【新中考·實踐活動】（2024·陜西·中考真題）同學們以“廚房中的物理”為主題開展了科學實踐活動。如圖-1，是用金屬螺釘、錫箔紙和飲料瓶制作的一個驗電器，其工作原理是 。如圖-2，太陽光通過裝滿水的三棱柱形透明牙簽盒時發生折射，在牙簽盒后面形成一條彩色光帶，這種現象叫做光的 。如圖-3，用細繩將不銹鋼勺子懸掛起來，使其靜止在水平位置，則勺子懸掛點 （選填“左”或“右”）側的質量較大一些。
【答案】 同種電荷相互排斥 光的色散 右
【解析】[1]同種電荷相互排斥，異種電荷相互吸引，圖-1中，用金屬螺釘、錫箔紙和飲料瓶制作的一個驗電器，其工作原理是同種電荷相互排斥。
[2]太陽光通過三棱鏡被分解成各種色光的現象叫光的色散現象。如圖-2，太陽光通過裝滿水的三棱柱形透明牙簽盒時發生折射，在牙簽盒后面形成一條彩色光帶，這種現象叫做光的色散。
[3]如圖-3，用細繩將不銹鋼勺子懸掛起來，使其靜止在水平位置，則勺子懸掛點為支點，懸掛點左側部分的力臂大于懸掛點右側部分的力臂，根據杠桿的平衡條件，勺子懸掛點右側部分的重力較大，故勺子懸掛點右側的質量較大一些。

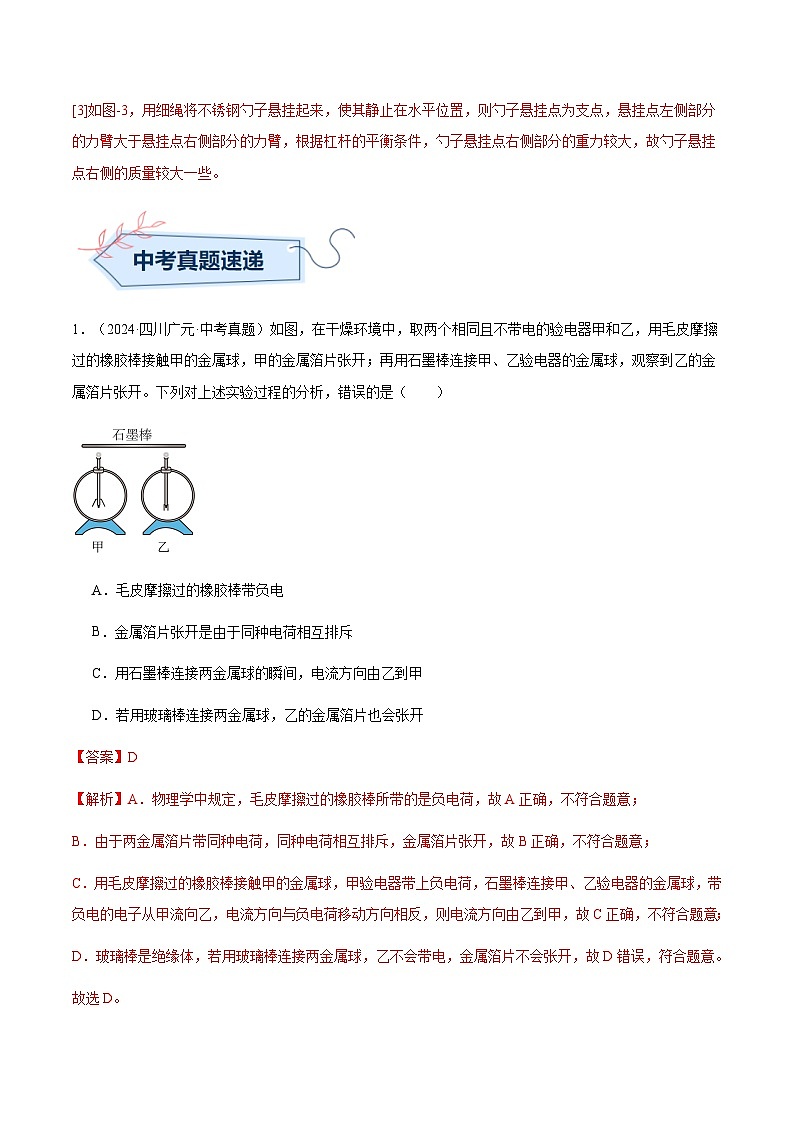

1．（2024·四川廣元·中考真題）如圖，在干燥環境中，取兩個相同且不帶電的驗電器甲和乙，用毛皮摩擦過的橡膠棒接觸甲的金屬球，甲的金屬箔片張開；再用石墨棒連接甲、乙驗電器的金屬球，觀察到乙的金屬箔片張開。下列對上述實驗過程的分析，錯誤的是（ ）
A．毛皮摩擦過的橡膠棒帶負電
B．金屬箔片張開是由于同種電荷相互排斥
C．用石墨棒連接兩金屬球的瞬間，電流方向由乙到甲
D．若用玻璃棒連接兩金屬球，乙的金屬箔片也會張開
【答案】D
【解析】A．物理學中規定，毛皮摩擦過的橡膠棒所帶的是負電荷，故A正確，不符合題意；
B．由于兩金屬箔片帶同種電荷，同種電荷相互排斥，金屬箔片張開，故B正確，不符合題意；
C．用毛皮摩擦過的橡膠棒接觸甲的金屬球，甲驗電器帶上負電荷，石墨棒連接甲、乙驗電器的金屬球，帶負電的電子從甲流向乙，電流方向與負電荷移動方向相反，則電流方向由乙到甲，故C正確，不符合題意；
D．玻璃棒是絕緣體，若用玻璃棒連接兩金屬球，乙不會帶電，金屬箔片不會張開，故D錯誤，符合題意。
故選D。
2．（2023·山東菏澤·中考真題）下列應用中，屬于防止靜電帶來危害的是（ ）
A．靜電噴涂B．靜電除塵
C．靜電復印D．避雷針
【答案】D
【解析】A．靜電噴涂，噴槍噴出的油漆微粒帶正電，因相互排斥而散開，形成霧狀，被噴涂的物體帶負電，對霧狀油漆產生引力，把油漆吸到表面，屬于靜電應用，故A不符合題意；
B．靜電除塵時除塵器中的空氣被電離，煙霧顆粒吸附電子而帶負電，顆粒向電源正極運動，屬于靜電應用，故B不符合題意；
C．靜電復印是利用異種電荷相互吸引而使碳粉吸附在紙上，屬于靜電應用，故C不符合題意；
D．避雷針是為了把產生的靜電導走，屬于靜電危害的防止，故D符合題意。
故選D。
3．（2022·貴州銅仁·中考真題）科技是強國的支撐，以下所列我國取得的科技成就中，說法不正確的是（ ）
A．東漢時期《論衡》一書中所記載的“司南”，其在水平面自由靜止時長柄指向北方
B．“兩彈一星”元勛鄧稼先畢生致力于核能開發，為我國國防事業作出了巨大貢獻，其中的核技術原理也應用于當代的核能發電
C．醫學專家鐘南山對新冠病毒流行病學進行科學調查，發現飛沫、氣溶膠流動會傳播病毒，強調“戴好口罩”，口罩中的熔噴布具有靜電吸附作用
D．航天員王亞平在太空授課中用實驗表明，太空艙中水里的乒乓球不會受到浮力作用
【答案】A
【解析】A．司南利用地磁場對磁體有力的作用來指示南北方向的，最早的指南針“司南”靜止時它的長柄指向南方，故A錯誤，符合題意；
B．“兩彈一星”的原理是核聚變和核裂變，目前核電站利用核裂變來發電，故B正確，不符合題意；
C．熔噴層通過靜電吸附病毒的原理是帶電體能夠吸引輕小物體，所以經過處理的熔噴布帶有大量靜電，利用靜電的吸附作用能提高防護效果，故C正確，不符合題意。
D．浮力是由液體中的壓強差產生的，而液體壓強的產生，正是由于液體受到了重力的作用和具有流動性。在太空中，由于處于失重狀態，液體不再具有壓強，因此也無法產生浮力，所以浸沒在水里的乒乓球沒有受到浮力作用，故D正確，不符合題意。
故選A。
4．（2022·四川宜賓·中考真題）如圖，小燁把一段扁平、干燥的塑料繩一端扎緊，把另一端撕開成許多輕質細絲，用干燥的手向下捋幾下，發現細絲張開了。細絲張開的原因是（ ）
A．大氣壓的作用B．同名磁極相互排斥
C．分子間有斥力D．同種電荷相互排斥
【答案】D
【解析】用干燥的手在塑料細絲上捋幾下，手與塑料細絲反復摩擦，使塑料細絲帶上了同種電荷，因為同種電荷相互排斥，故細絲會張開。故D符合題意，ABC不符合題意。
故選D。
5．（2022·江蘇鹽城·中考真題）用相同的絕緣細線將帶正電的輕質甲球和不帶電的輕質乙球懸掛，下列情形正確的是（ ）
A．
B．
C．
D．
【答案】D
【解析】用相同的絕緣細線將甲、乙兩個輕質小球懸掛起來，甲球帶正電，乙球不帶電，由于帶電體能夠吸引輕小物體，且物體間力的作用是相互的，所以當它們懸掛好后，兩球都將向中央靠攏，故D符合題意，ABC不符合題意。
故選D。
6．（2022·貴州銅仁·中考真題）學習了電學知識后，下列說法你認為正確的是（ ）
A．用毛皮摩擦過的橡膠棒由于失去電子而帶正電
B．驗電器的工作原理是異種電荷互相吸引
C．規格不同的兩只燈泡并聯在電路中，兩燈亮度不同，是因為流過兩燈的電流不同
D．在電源外部，電流的方向是從電源的正極經過用電器流向負極
【答案】D
【解析】A．用毛皮摩擦過的橡膠棒得到電子帶負電，用絲綢摩擦過的玻璃棒失去電子帶正電，故A錯誤；
B．驗電器的工作原理是同種電荷相互排斥，驗電器帶電，其金屬箔片才會張開，故B錯誤；
C．規格不同的兩只燈泡并聯在電路中，兩只燈泡兩端的電壓相等，通過燈泡的電流不同，根據P=UI可知，兩燈的實際功率不同，所以兩燈的亮度不同，故C錯誤；
D．電流從電源的正極出發，經過用電器，流回電源負極，在電源內部，電流從負極流到正極，故D正確。
故選D。
7．（2023·江蘇鎮江·中考真題）如圖，在科技節表演中，小林用PVC塑料管隔空推起塑料細絲，使它不下落，已知塑料細絲帶負電荷，則PVC塑料管（ ）
A．帶正電荷B．帶負電荷C．不帶電D．無法判斷
【答案】B
【解析】上方的塑料細絲懸浮在空中，且塑料絲帶電，所以塑料絲受到了下方PVC塑料管對它的排斥力；同種電荷相互排斥，而塑料細絲帶負電荷，所以PVC塑料管也帶負電荷，故ACD錯誤，B正確。
故選B。
8．（2024·四川眉山·中考真題）如圖所示電路，閉合開關、，小燈泡和均正常發光，電流表和電壓表均有示數。下列關于電路分析正確的是（ ）
A．小燈泡和串聯
B．電流表測量電路的總電流
C．若只斷開，小燈泡熄滅，正常發光
D．若燈突然熄滅，是因為電壓表發生斷路
【答案】C
【解析】由圖可知，燈L1與燈L2并聯，開關S2控制干路，燈L1與開關S1在一條支路，燈L2與電流表串聯在另一條支路中，電壓表并聯在燈L1的電壓；
A．由圖可知，閉合開關S1、S2，燈L1和L2并聯，故A錯誤；
B．由圖可知，電流表與燈L2在一條支路上，所以電流表測量流過燈L2支路的電流，故B錯誤；
C．由圖可知，燈L1與L2并聯，若只斷開開關S1，燈L1熄滅，而燈泡L2不受影響，故C正確；
D．由圖可知，若電壓表發生斷路，燈L1仍正常發光，故D錯誤。
故選C。
9．（2023·江蘇鎮江·中考真題）如圖所示，在探究串聯電路電壓特點的實驗中，閉合開關，發現兩只小燈泡都不發光，兩只電壓表示數均為3V，則可能發生的故障是（ ）
A．L2斷路B．L1斷路C．L2短路D．L1短路
【答案】A
【解析】由圖可知，兩燈串聯，V1測電源電壓，V2測L2兩端的電壓。
A．若L2斷路，則電路處于斷路狀態，兩燈都不發光。兩電壓表均測量電源電壓。故A符合題意；
B．若L1斷路，則電路處于斷路狀態，兩燈都不發光。V1測電源電壓，有示數；V2無示數。故B不符合題意；
C．若L2短路，則L2不亮，燈泡L1仍發光。電壓表V2被短路無示數，V1測電源電壓，有示數；故C不符合題意；
D．若L1短路，則L1不亮，燈泡L2仍發光。電路為L2的簡單電路，兩電壓表均有示數，且示數相等。故D不符合題意。
故選A。
10．（2023·遼寧鞍山·中考真題）取兩個相同的驗電器甲和乙（如圖），使甲帶負電，乙不帶電，下列分析正確的是（ ）
A．甲驗電器帶負電是因為它得到了原子
B．甲驗電器的金屬箔片張開是由于異種電荷相互排斥
C．用橡膠棒連接兩金屬球，金屬箔片的張角都會發生改變
D．用金屬棒連接兩金屬球的瞬間，棒中電流方向由乙到甲
【答案】D
【解析】A．電子是帶負電荷的，甲驗電器帶負電是因為它得到了電子，不是得到了原子，故A錯誤；
B．同種電荷相互排斥，異種電荷相互吸引，甲驗電器的金屬箔片張開是由于同種電荷相互排斥，故B錯誤；
C．橡膠棒是絕緣體，不容易導電，用橡膠棒連接兩金屬球，甲驗電器的負電荷，不會輕易轉移到乙球，甲球金屬箔片的張角幾乎不變，乙球的金屬箔片不會張開，故C錯誤；
D．金屬棒是導體，容易導電，甲帶負電，乙不帶電，用金屬棒連接兩金屬球的瞬間，負電荷從甲流到乙，規定正電荷定向移動的方向為電流方向，所以棒中電流方向由乙到甲，故D正確。
故選D。
11．（2024·吉林·中考真題）家用洗衣機和電熱水器可以獨立工作，它們是 聯的。洗衣服時，濕手不能觸摸開關，因為自來水是 ，會存在安全隱患。
【答案】 并 導體
【解析】[1]家用洗衣機和電熱水器可以獨立工作，互不影響，因此它們是并聯的。
[2]自來水是導體，濕手不能觸摸開關，否則容易發生觸電事故。
12．（2023·四川甘孜·中考真題）圖所示的“靜電章魚實驗”中，與羊毛摩擦過的塑料細絲像章魚腳一樣分開，是由于細絲帶上了 （選填“同種”或“異種”）電荷而相互 （選填“吸引”或“排斥”）。

【答案】 同種 排斥
【解析】[1][2]同種電荷相互排斥，異種電荷相互吸引，與羊毛摩擦過的塑料細絲帶上了同種電荷，而同種電荷相互排斥，于是細絲便分開了。
13．（2023·遼寧阜新·中考真題）如圖所示，用絲綢摩擦過的玻璃棒靠近懸掛的氣球，若氣球被推開，則氣球帶 電荷，這個現象與驗電器的工作原理 （選填“相同”或“不同”）。

【答案】 正 相同
【解析】[1]用絲綢摩擦過的玻璃棒帶正電，靠近懸掛的氣球，若氣球被推開，說明是同種電荷互相排斥，則氣球帶正電荷。
[2]驗電器的金屬箔片也是帶同種電荷相互排斥而張開，這個現象與驗電器的工作原理相同。
14．（2023·遼寧朝陽·中考真題）與毛皮摩擦過的橡膠棒能吸引碎紙屑，這是 現象；若毛皮帶正電，則橡膠棒 （選填“得到”或“失去” ）電子；通常情況下，橡膠棒是 （選填“導體”或“絕緣體” ）。
【答案】 摩擦起電 得到 絕緣體
【解析】[1]帶電物體能吸引輕小物體，與毛皮摩擦過的橡膠棒能吸引碎紙屑，說明橡膠棒帶了電，這是摩擦起電現象。
[2]摩擦起電的實質是電荷的轉移，得電子的物體帶負電，失去電子的物體帶正電，若毛皮帶正電，則橡膠棒得到電子而帶負電。
[2]容易導電的物體叫導體，不容易導電的物體叫絕緣體，橡膠棒不容易導電，是絕緣體。
15．（2023·湖北十堰·中考真題）如圖所示，酸甜多汁的水果提供的電能點亮了發光二極管，其中水果相當于電路中的 ，發光二極管主要由 材料制成。如果其中一個二極管熄滅，其它依然發光，說明熄滅的二極管與其它二極管是 （選填“串聯”或“并聯”）的。
【答案】 電源 半導體 并聯
【解析】[1]電源是提供電能的裝置，水果能提供電能，在電路中相當于電源。
[2]半導體材料應用廣泛，如二極管、三極管等，發光二極管主要由半導體材料制成。
[3]如果其中一個二極管熄滅，其它依然發光，根據串并聯電路的特點：各支路互不影響，說明熄滅的二極管與其它二極管是并聯的。
16．（2023·四川甘孜·中考真題）如圖所示，小覃同學所在的興趣小組正在探究并聯電路中電流的規律。
（1）圖甲是他們設計的電路圖，實驗時需要測量A、B、C三處的電流。圖乙是他們某次測量時連接的實驗電路，此時電流表測量的是 （選“A”“B”或“C”）處的電流；
（2）小覃同學要測量通過L2的電流，只需將圖乙中導線 （選填“a”或“b”）的一端移動到電流表的負接線柱上；重新連接好電路后，閉合開關，電流表的示數如圖丙所示，則電流表的示數為 A；
（3）該小組另一位同學測出一組A、B、C三處的電流，數據如下表所示，由此他得出結論：
①干路電流等于各支路電流之和。
②各支路電流相等。
（4）小組內交流討論后，一致認為該同學的結論不具普遍性，要得到并聯電路中電流的規律，還應該選用規格 （選填“相同”或“不相同”）的燈泡進行實驗。
【答案】 C a 0.3 不相同
【解析】（1）[1]由圖乙可知，電流表接在干路靠接電源負極處，此時電流表測量的是C處的電流。
（2）[2]要測量通過L2的電流，電流表與L2串聯即可，只需將圖乙中導線a的與燈泡L2相接的右端移動到電流表的負接線柱上即可。
[3]如圖丙，電流表接量程，分度值為0.02A，讀數為0.3A。
（4）[4]由于實驗次數太少，步驟3得到的實驗結論不具有普遍性，應選用不同規格的燈泡，多次測量，尋找普遍規律。0.2
0.2
0.4
