三年（2022-2024）中考物理真題分類匯編（全國通用）專題22 多狀態電路分析與計算（原卷版）

這是一份三年（2022-2024）中考物理真題分類匯編（全國通用）專題22 多狀態電路分析與計算（原卷版），共14頁。試卷主要包含了【跨學科實踐】，【物理與日常生活】等內容，歡迎下載使用。

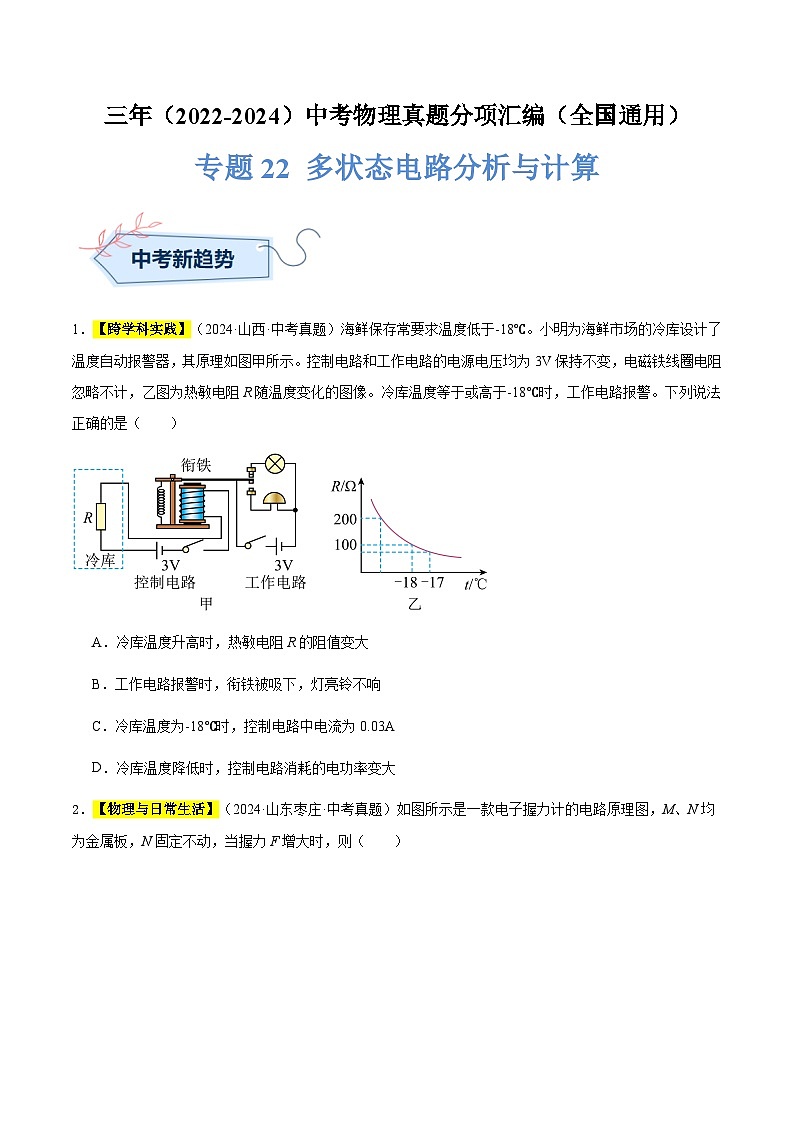

1．【跨學科實踐】（2024·山西·中考真題）海鮮保存常要求溫度低于-18℃。小明為海鮮市場的冷庫設計了溫度自動報警器，其原理如圖甲所示?？刂齐娐泛凸ぷ麟娐返碾娫措妷壕鶠?V保持不變，電磁鐵線圈電阻忽略不計，乙圖為熱敏電阻R隨溫度變化的圖像。冷庫溫度等于或高于-18℃時，工作電路報警。下列說法正確的是（ ）
A．冷庫溫度升高時，熱敏電阻R的阻值變大
B．工作電路報警時，銜鐵被吸下，燈亮鈴不響
C．冷庫溫度為-18℃時，控制電路中電流為0.03A
D．冷庫溫度降低時，控制電路消耗的電功率變大

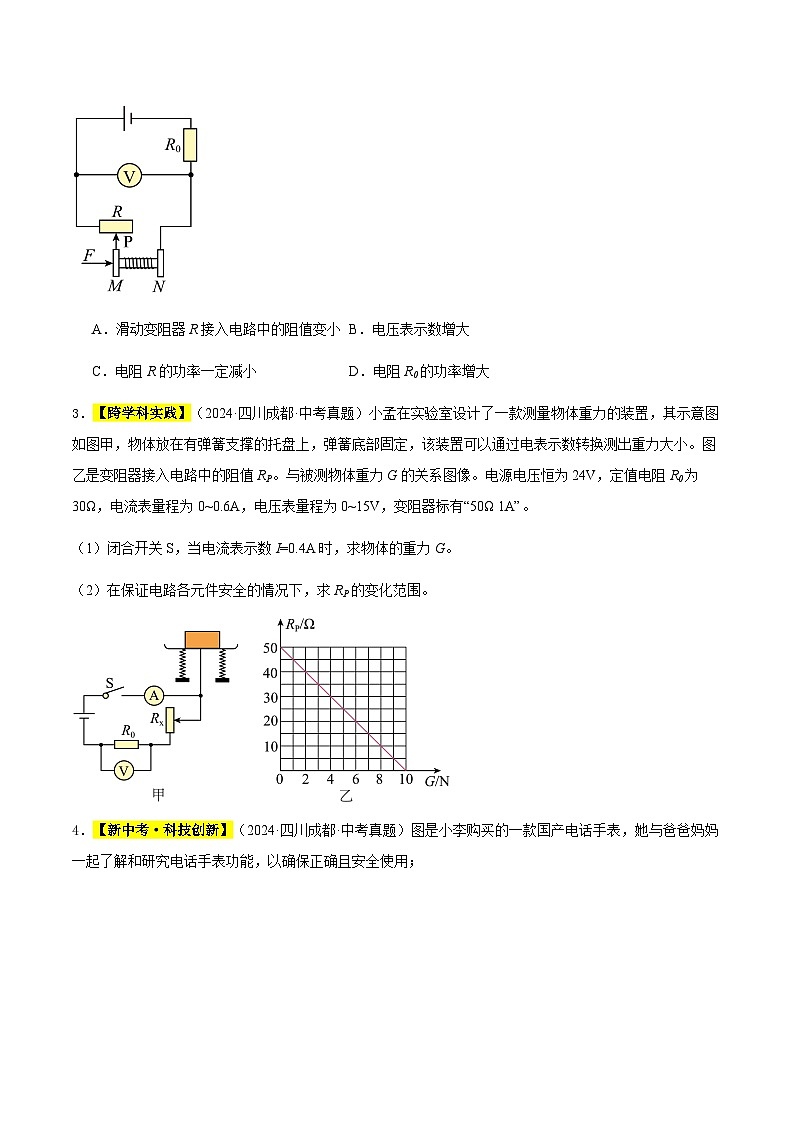

2．【物理與日常生活】（2024·山東棗莊·中考真題）如圖所示是一款電子握力計的電路原理圖，M、N均為金屬板，N固定不動，當握力F增大時，則（ ）
A．滑動變阻器R接入電路中的阻值變小B．電壓表示數增大
C．電阻R的功率一定減小D．電阻R0的功率增大
3．【跨學科實踐】（2024·四川成都·中考真題）小孟在實驗室設計了一款測量物體重力的裝置，其示意圖如圖甲，物體放在有彈簧支撐的托盤上，彈簧底部固定，該裝置可以通過電表示數轉換測出重力大小。圖乙是變阻器接入電路中的阻值RP。與被測物體重力G的關系圖像。電源電壓恒為24V，定值電阻R0為30Ω，電流表量程為0~0.6A，電壓表量程為0~15V，變阻器標有“50Ω 1A”。
（1）閉合開關S，當電流表示數I=0.4A時，求物體的重力G。
（2）在保證電路各元件安全的情況下，求RP的變化范圍。

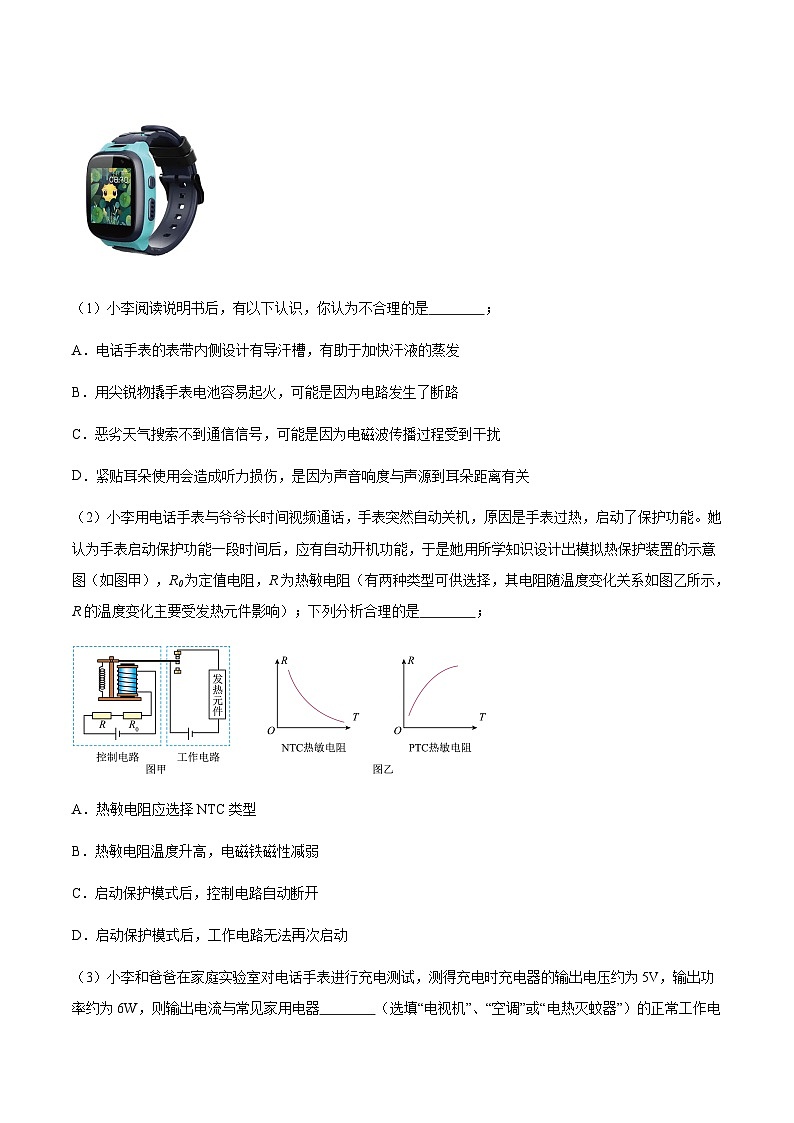

4．【新中考·科技創新】（2024·四川成都·中考真題）圖是小李購買的一款國產電話手表，她與爸爸媽媽一起了解和研究電話手表功能，以確保正確且安全使用；
（1）小李閱讀說明書后，有以下認識，你認為不合理的是 ；
A．電話手表的表帶內側設計有導汗槽，有助于加快汗液的蒸發
B．用尖銳物撬手表電池容易起火，可能是因?yàn)殡娐钒l(fā)生了斷路
C．惡劣天氣搜索不到通信信號，可能是因?yàn)殡姶挪▊鞑ミ^程受到干擾
D．緊貼耳朵使用會造成聽力損傷，是因?yàn)槁曇繇懚扰c聲源到耳朵距離有關
（2）小李用電話手表與爺爺長時間視頻通話，手表突然自動關機，原因是手表過熱，啟動了保護功能。她認為手表啟動保護功能一段時間后，應有自動開機功能，于是她用所學知識設計出模擬熱保護裝置的示意圖（如圖甲），R0為定值電阻，R為熱敏電阻（有兩種類型可供選擇，其電阻隨溫度變化關系如圖乙所示，R的溫度變化主要受發熱元件影響）；下列分析合理的是 ；
A．熱敏電阻應選擇NTC類型
B．熱敏電阻溫度升高，電磁鐵磁性減弱
C．啟動保護模式后，控制電路自動斷開
D．啟動保護模式后，工作電路無法再次啟動
（3）小李和爸爸在家庭實驗室對電話手表進行充電測試，測得充電時充電器的輸出電壓約為5V，輸出功率約為6W，則輸出電流與常見家用電器 （選填“電視機”、“空調”或“電熱滅蚊器”）的正常工作電流最接近；
（4）媽媽告訴小李，充電器在插座上未給電話手表充電時，內部也有電流通過。他們查閱網站得知，截止2024年3月末我國移動電話用戶總數約為18億戶。若有四分之一用戶不拔充電器，一戶一個充電器，每個充電器每天平均閑置時間約為20h，平均實際功率約為0.1W，則全國一天因此浪費的電能約為 kW·h；
小李通過查詢資料進一步發現，長時間讓家用電器處于待機狀態，不僅浪費電能，還可能引起火災。為了您和家人的安全，請正確使用家用電器。
5．【科學探究·跨學科實踐·物理與生物】（2024·吉林長春·中考真題）“遙遙”生物小組培育的植株的生長環境溫度不能超過30℃，并且在20~30℃之間需滿足一定的濕度要求?！邦I(lǐng)先”科創小組為其設計的溫、濕度報警觸發電路如圖甲所示。電源為特制的可調恒流電源（使所在電路中的電流恒等于“預先設定的電流”），完全相同的防水熱敏電阻、的阻值隨溫度的變化規律如圖乙所示。
（1）小組將“預先設定的電流”設置為后進行報警觸發設置。
溫度報警觸發設置：30℃時兩端電壓為，將該電壓設為溫度報警觸發值U，當兩端實際電壓時，觸發溫度報警。
濕度報警觸發設置：用一端浸在水中的濕紗布敷在上。由于濕紗布中的水 ，使溫度降低，導致兩端電壓與兩端電壓產生電壓差。環境越干燥，與的溫差越大，也越大，因此可用表示濕度狀況。當時需要濕度報警，將時的電壓差設為濕度報警觸發值，記為。請計算 （寫出必要的文字說明、表達式及最后結果）；
（2）現根據實際需要改變“預先設定的電流”，使裝置在且濕度報警觸發值比增大時觸發濕度報警。重新調節后的溫度報警觸發值U為 。
6．【生活實踐】（2024·福建·中考真題）小閩為學校的陶器燒制爐加裝一個自制的可控制溫度的裝置，其簡化的工作電路圖如圖。R1、R2是爐內加熱電阻，R1阻值為44Ω，R是變阻器，R0是電磁鐵線圈電阻。溫差電源的熱點探頭放在爐內，冷點探頭放在20℃的恒溫箱中。燒制爐接入220V的電路中，閉合開關S1、S2，銜鐵與觸點A接觸，燒制爐處于加熱狀態；當電磁鐵線圈中的電流達到0.01A時，銜鐵被吸下與觸點B接觸，燒制爐進入保溫狀態，保溫功率為200W。測試時，第一次調節R的阻值為1Ω，當燒制爐剛進入保溫狀態時，測得爐內溫度t為400℃；第二次調節R的阻值為4Ω，當燒制爐剛進入保溫狀態時，測得爐內溫度t為1000℃。求：
（1）燒制爐處于加熱狀態時，通過R1的電流。
（2）燒制爐處于保溫狀態時，R2的阻值。
（3）溫差電源提供的電壓與兩探頭間的溫度差成正比，為便于設置燒制爐的保溫溫度t，寫出R與t關系的表達式。
7．【新中考·實踐活動】（2024·四川內江·中考真題）圖甲是某物理興趣小組設計的簡易“坐位體前屈”測試儀，其簡化原理如圖乙。在測試中，測試的同學向前水平推動測試儀的滑塊（相當于向右移動圖乙中滑動變阻器的滑片P），用電壓表的示數來反映被測試者的成績。電源的電壓恒為6V，電壓表的量程為0~3V，電流表的量程為0~0.6A，滑動變阻器R1標有“20Ω；1.5A”的字樣，定值電阻R2=10Ω。閉合開關S，求：?
（1）當滑動變阻器連入電路的阻值R1=2Ω時，電壓表的示數。
（2）在保證電路元件安全的情況下，電路消耗總功率的最小值。
8．【新中考·科學探究】（2024·山東濱州·中考真題）為研究調光燈的工作原理，某小組設計了如圖甲所示的模擬電路進行探究。已知小燈泡L標有“12V 12W”字樣，電源電壓恒定不變。在保證電路安全的情況下，通過調節滑動變阻器，分別記錄三個電表的示數，并將電表示數繪制成如圖乙所示的關系圖象，求：
（1）燈泡L正常發光時的電流。
（2）燈泡L正常發光10s消耗的電能。
（3）電源電壓。
（4）滑動變阻器阻值的變化范圍。
一、單選題
1．（2024·湖北武漢·中考真題）如圖所示是一種測定油箱內油量的裝置。其中R是滑動變阻器的電阻片，杠桿的右端是滑動變阻器的滑片，杠桿左端固定著一個浮子，油箱內油量變化時，滑片就在電阻片R兩端之間滑動。下列說法錯誤的是（ ）
A．定值電阻和滑動變阻器是串聯的B．油量減少時，滑動變阻器接入電路的電阻變大
C．油量增加時，電流表示數變大D．油箱中沒有油時，電流表示數為零
2．（2024·四川達州·中考真題）如圖所示，為定值電阻，為滑動變阻器，電源電壓保持不變，閉合開關S，滑動變阻器的滑片P向右移動的過程中，下列說法正確的是（ ）
A．電流表示數變大，電壓表示數變小B．電流表示數變小，電壓表示數變大
C．電壓表與電流表示數的比值變大D．電壓表與電流表示數的比值變小
3．（2023·江蘇連云港·中考真題）如圖是測量貨車質量的地磅示意圖，貨車的質量可以通過電流表的示數轉換測出，為定值電阻。下列說法正確的是（ ）

A．地磅的量程與大小無關
B．貨車的質量變大時，電流表的示數變小
C．將電流表換成電壓表也能測量貨車的質量
D．僅增大，稱量同一貨車質量時，電流表示數變小
4．（2023·重慶·中考真題）如圖甲所示的電路，電源電壓恒定。閉合開關S，移動滑片P，電壓表示數隨電流表示數變化的圖像如圖乙所示。以下分析正確的是（ ）

A．電源電壓為
B．最大功率為
C．滑片P向左移動過程中，兩端電壓逐漸變小
D．滑片P向右移動過程中，電壓表與電流表的比值變大
5．（2022·江蘇蘇州·中考真題）圖甲所示的電路中，電源電壓不變，R0為定值電阻，R為滑動變阻器。閉合開關，滑片P移動過程中，電壓表示數隨滑動變阻器阻值變化的關系如圖乙所示。下列說法正確的是（ ）
A．電源電壓為5VB．R的最大阻值為20Ω
C．R=10Ω時，其功率最大D．R=15Ω時，電路消耗的功率為1.8W
二、多選題
6．（2024·四川宜賓·中考真題）我國交規規定，酒后不能開車。圖甲是一種對駕駛員進行檢測的呼氣式酒精測試儀，其簡化電路如圖乙所示，測試儀里面裝有酒精氣體傳感器，它是一種氣敏電阻，用符號“”表示，其阻值R隨酒精氣體濃度K變化圖像如圖丙所示。已知電源電壓為12V，是阻值為20Ω的定值電阻，設血液酒精濃度M＝呼出酒精氣體濃度K×2500，當血液酒精濃度≥0.2mg/mL時，屬于飲酒駕駛。下列說法正確的是（ ）
A．酒精氣體濃度越大，電流表示數越大
B．剛達到飲酒駕駛時，R的阻值為64Ω
C．電流表示數為0.12A時，不屬于飲酒駕駛
D．達到飲酒駕駛，電路消耗的最小功率為1.44W
7．（2024·江西·中考真題）如圖所示，電源電壓保持不變，開關S閉合，將滑片P向右移動，關于電流表和電壓表示數變化情況，以下說法正確的是（ ）
A．電流表示數變小B．電流表示數變大
C．電壓表示數變小D．電壓表示數變大
三、填空題
8．（2024·重慶·中考真題）如圖甲所示，電源電壓不變，電流表量程為0～0.6A，電壓表量程為0～3V，定值電阻大于5Ω，滑動變阻器的規格為“20Ω；1A”，小燈泡L的電流隨其兩端電壓變化的圖像如圖乙所示。若閉合開關S、接1，在電路安全的情況下，變阻器允許接入電路的最大阻值為15Ω，則電源電壓為 V；若閉合開關S、接2，在電路安全的情況下，電路中允許通過的最大電流是最小電流的1.5倍，則電阻的阻值為 Ω。
9．（2023·江蘇揚州·中考真題）小鋒設計如圖所示的電路來判斷梅雨季節教室里相對濕度的變化．選用的器材有：電源、濕度傳感器（其電阻的阻值隨相對濕度的增大而減?。⒍ㄖ惦娮?、一只電壓表（量程為）等。當相對濕度為時，，電壓表示數為，則電壓表是并聯在 的兩端。當電壓表示數變大時，教室里相對濕度在 。

10．（2023·遼寧錦州·中考真題）如圖所示，電源電壓不變，閉合開關S，當滑動變阻器滑片從中點向右移動時，電流表A1示數 ．電壓表V與電流表A2示數的比值 。（以上兩空均選填“變大”、“變小”或“不變”）

11．（2022·四川自貢·中考真題）如圖甲所示，電源電壓恒定，定值電阻的阻值為8Ω。將滑動變阻器的滑片從a端滑到中點的過程中，電壓表示數U與電流表示數I之間的關系圖象如圖乙所示?；瑒?dòng)變阻器R的最大阻值為 。電源電壓為 V。
12．（2022·江蘇鎮江·中考真題）如圖1所示，RG是光敏電阻，R是阻值為10kΩ的定值電阻，電源電壓U=9V。光敏電阻RG的阻值與光的照度（光照越強，照度越大，單位為Lux）關系如圖2所示，當照度增大時，RG的阻值將 。小芳將量程為3V的電壓表接入圖1電路，將其改裝成照度表，為使光的照度增大時電壓表的示數也增大，則該電壓表應并聯在 兩端，能夠測量的最大照度為 Lux。改裝完成后，若小芳將電源換為電壓可調電源（調節范圍為12V～15V），且將R換為可調電阻（調節范圍為5kΩ～20kΩ），則該裝置所能測量的最大照度為 Lux。
四、綜合題
13．（2024·湖南·中考真題）超載存在安全隱患，交通部門常用“地磅”檢測貨車是否超載。圖甲是小楓設計的模擬地磅原理的簡化電路圖，電源電壓恒為3V，定值電阻R0規格可選，電壓表（選0~3V量程），力敏電阻R的阻值隨所受壓力F變化關系如圖乙所示。力敏電阻R上方緊密連接一輕質絕緣平板，檢測時將貨車模型靜置于其上。（g取10N/kg）
（1）若貨車模型總質量為1.5kg，則其所受重力為 N；
（2）如果用圖甲所示電路檢測，當定值電阻R0一定時，靜置在絕緣平板上的貨車模型總質量越大，電壓表示數越 ；
（3）小楓將電壓表改接到定值電阻R0兩端后，如圖丙所示，且將電壓表2V刻度線處設置為貨車模型總質量最大值，超過此刻度線代表超載。如果設定檢測的貨車模型總質量不超過2kg，則R0阻值應為 Ω。
14．（2023·河南·中考真題）某物理實踐小組設計了一種工程上的壓力測量裝置，其原理如圖甲所示，電路中電源電壓恒為，定值電阻R0的阻值為，電壓表的量程為，輕質絕緣的壓力檢測板與可變電阻相連。的阻值與壓力的關系如圖乙所示，閉合開關S后，試問：

（1）當檢測板所受壓力增大時，電壓表的示數 （選填“增大”“減小”或“不變”）。
（2）檢測板不受壓力時，電壓表的示數為多少？( )
（3）該裝置所能測量的最大壓力為多少？( )
（4）在不改變電源電壓和電壓表量程的情況下，若要提高該裝置所能測量的最大壓力值，請寫出一種簡便可行的方法 。
15．（2022·江蘇南京·中考真題）綜合實踐活動中，同學們?cè)O(shè)計了一種測量液體密度大小的裝置，主要結構如圖甲所示，從電流表指針?biāo)傅目潭染涂梢灾酪后w密度的大小。AB為長18cm阻值為36Ω的電阻絲，其阻值與長度成正比。托盤上的小桶中無液體時，滑片P恰好位于電阻絲最上端A處；每次測量時，在小桶內倒入體積恒為20cm3的待測液體后，彈簧增加的彈力F與滑片P向下移動的距離x的關系如圖乙所示。電源電壓恒為6V，R0標有“4Ω 0.5A”，電流表量程為0~0.6A。不計一切摩擦。
（1）閉合開關，滑片P在A端時，電流表示數為多少；( )
（2）某次測量時，電流表示數為0.3A，所測液體密度為多少；（g取10N/kg）( )
（3）若利用電壓表（量程0~3V）示數來顯示液體密度大小，其它條件不變，要求液體密度越大，電壓表示數也越大。在圖丙中接入電壓表后與原裝置相比，該裝置所能測量密度的最大值 （選填“變大”“變小”或“不變”）。

五、計算題
16．（2023·四川雅安·中考真題）隨著我國經濟的發展，人民生活水平日益提高，我國出現了越來越多的潛水愛好者。為了保障安全，潛水員潛水時會佩戴圖甲所示的水壓表和深度表。圖乙是某深度表的工作原理簡化電路圖，電源電壓且恒定不變，定值電阻，電壓表量程為0~3V，是阻值隨水深度變化的電阻，其變化關系圖象如圖丙所示，允許通過的最大電流為。求：
（1）深度表在水面上時，電路中的電流（計算結果保留1位小數）；
（2）電壓表示數為2V時，潛水員下潛的深度；
（3）在保證電路安全的情況下，該深度表能浸入水中的最大深度。
