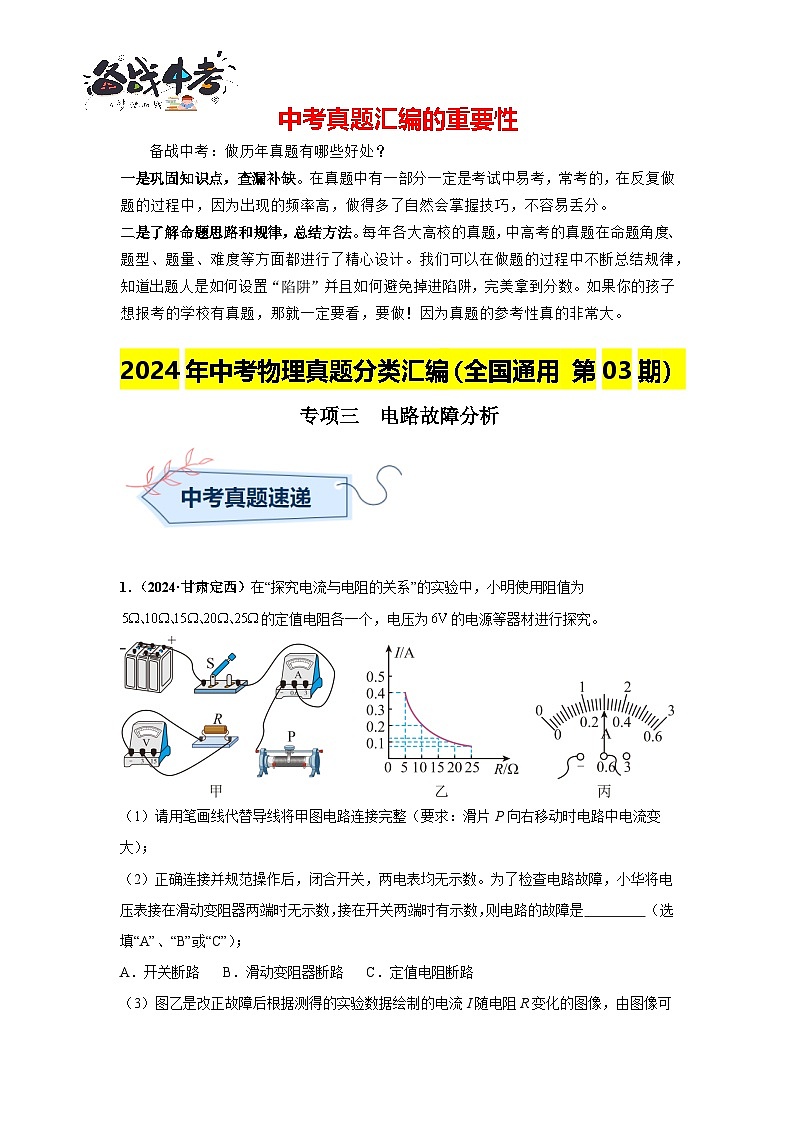

2024年中考物理真題分類匯編（全國通用 第03期）
專項三 電路故障分析

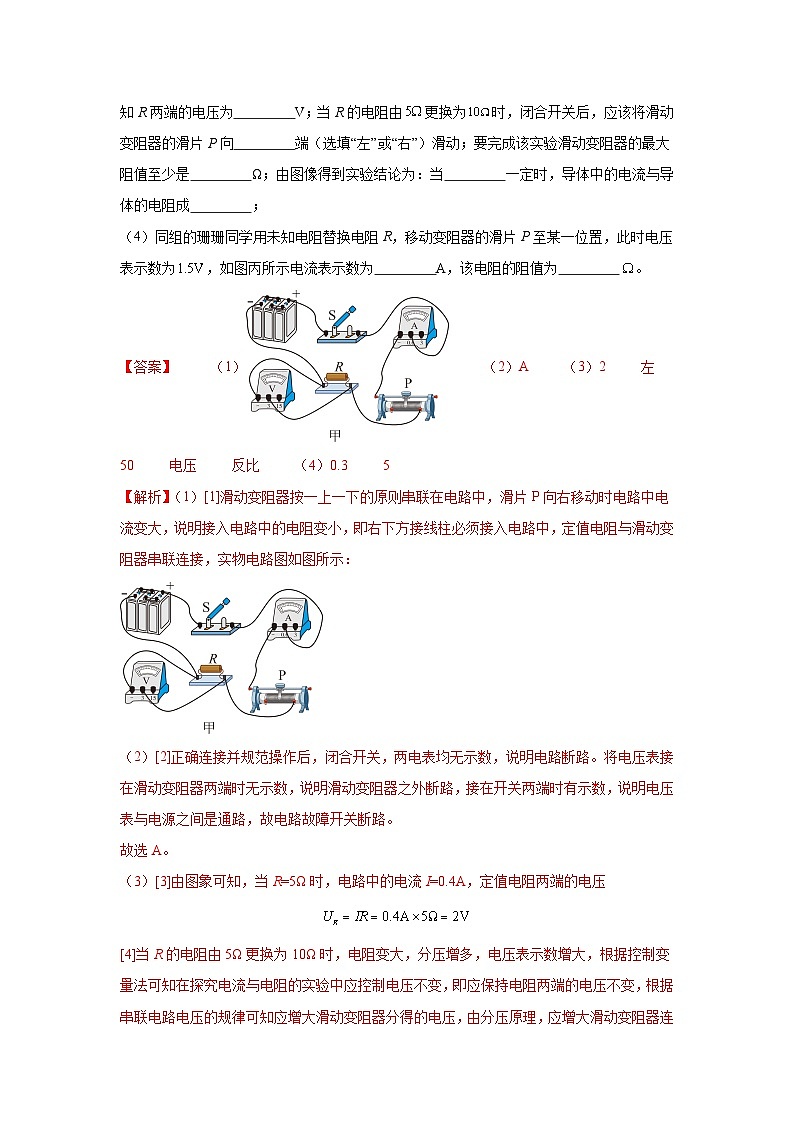

1．（2024·甘肅定西）在“探究電流與電阻的關系”的實驗中，小明使用阻值為的定值電阻各一個，電壓為的電源等器材進行探究。
（1）請用筆畫線代替導線將甲圖電路連接完整（要求：滑片P向右移動時電路中電流變大）；
（2）正確連接并規范操作后，閉合開關，兩電表均無示數。為了檢查電路故障，小華將電壓表接在滑動變阻器兩端時無示數，接在開關兩端時有示數，則電路的故障是 （選填“A”、“B”或“C”）；
A．開關斷路 B．滑動變阻器斷路 C．定值電阻斷路
（3）圖乙是改正故障后根據測得的實驗數據繪制的電流I隨電阻R變化的圖像，由圖像可知R兩端的電壓為 V；當R的電阻由更換為時，閉合開關后，應該將滑動變阻器的滑片P向 端（選填“左”或“右”）滑動；要完成該實驗滑動變阻器的最大阻值至少是 Ω；由圖像得到實驗結論為：當 一定時，導體中的電流與導體的電阻成 ；
（4）同組的珊珊同學用未知電阻替換電阻R，移動變阻器的滑片P至某一位置，此時電壓表示數為，如圖丙所示電流表示數為 A，該電阻的阻值為 。

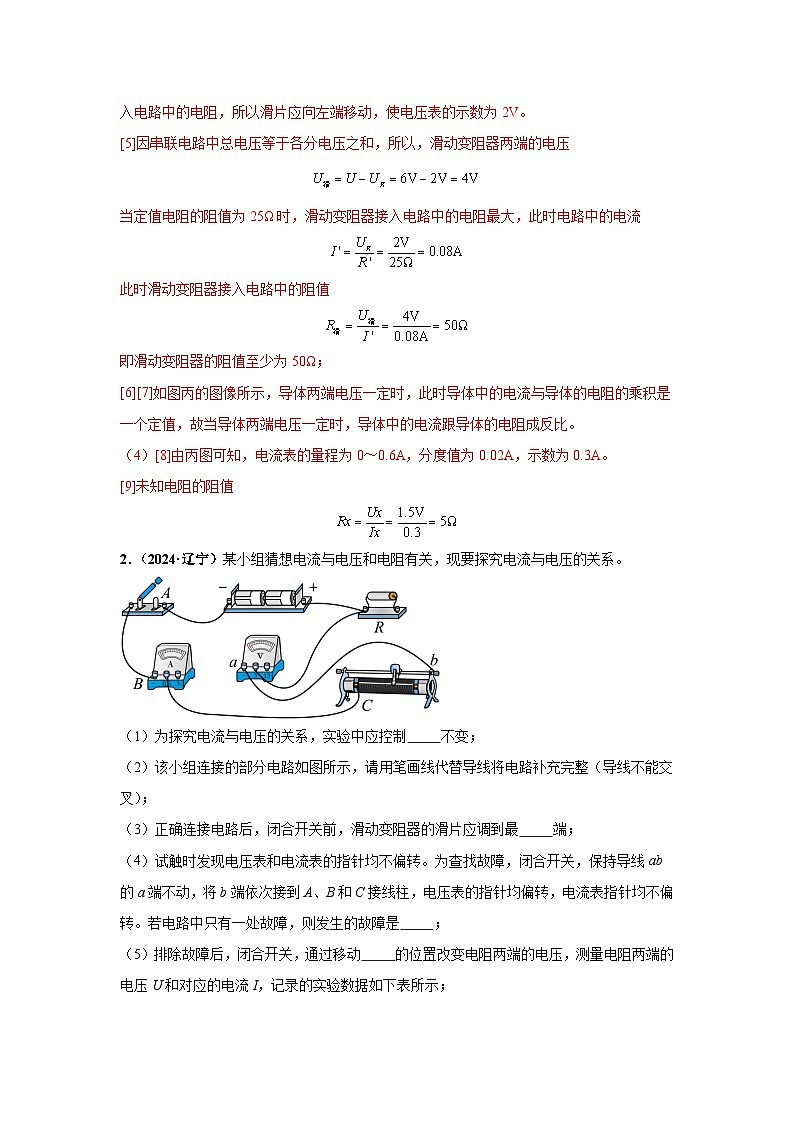

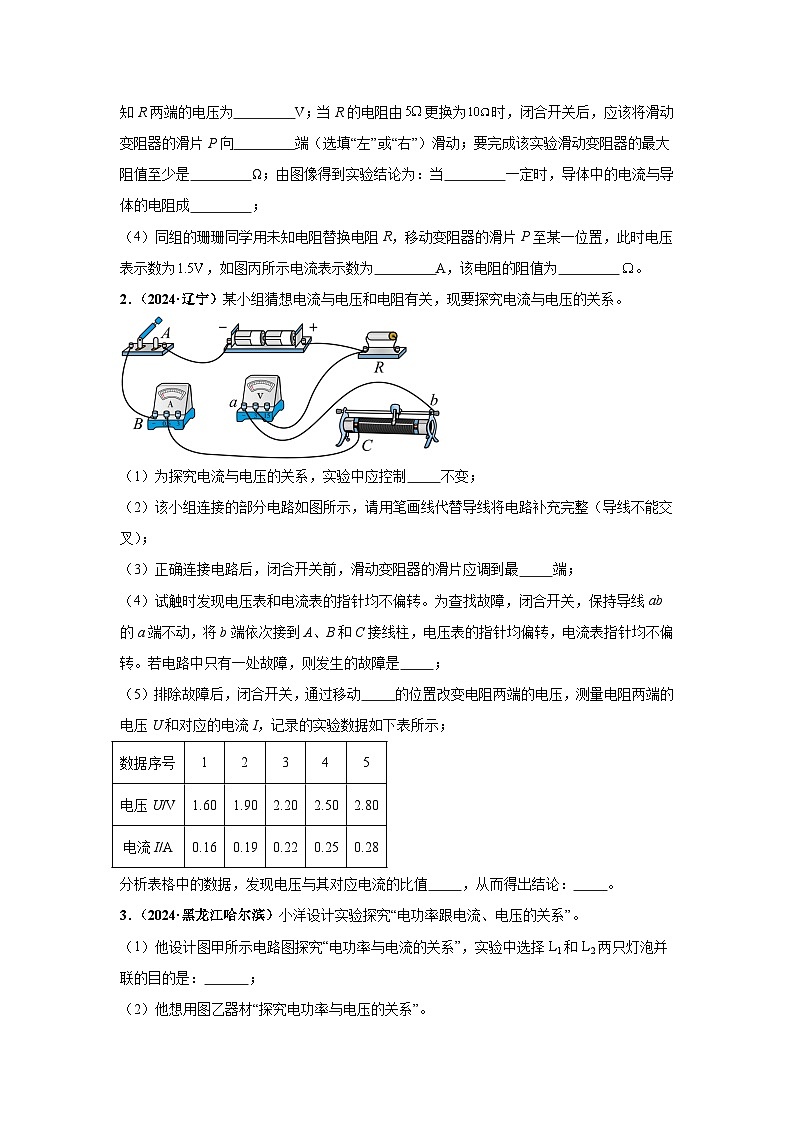

2．（2024·遼寧）某小組猜想電流與電壓和電阻有關，現要探究電流與電壓的關系。
（1）為探究電流與電壓的關系，實驗中應控制 不變；
（2）該小組連接的部分電路如圖所示，請用筆畫線代替導線將電路補充完整（導線不能交叉）；
（3）正確連接電路后，閉合開關前，滑動變阻器的滑片應調到最 端；
（4）試觸時發現電壓表和電流表的指針均不偏轉。為查找故障，閉合開關，保持導線ab的a端不動，將b端依次接到A、B和C接線柱，電壓表的指針均偏轉，電流表指針均不偏轉。若電路中只有一處故障，則發生的故障是 ；
（5）排除故障后，閉合開關，通過移動 的位置改變電阻兩端的電壓，測量電阻兩端的電壓U和對應的電流I，記錄的實驗數據如下表所示；
分析表格中的數據，發現電壓與其對應電流的比值 ，從而得出結論： 。
3．（2024·黑龍江哈爾濱）小洋設計實驗探究“電功率跟電流、電壓的關系”。

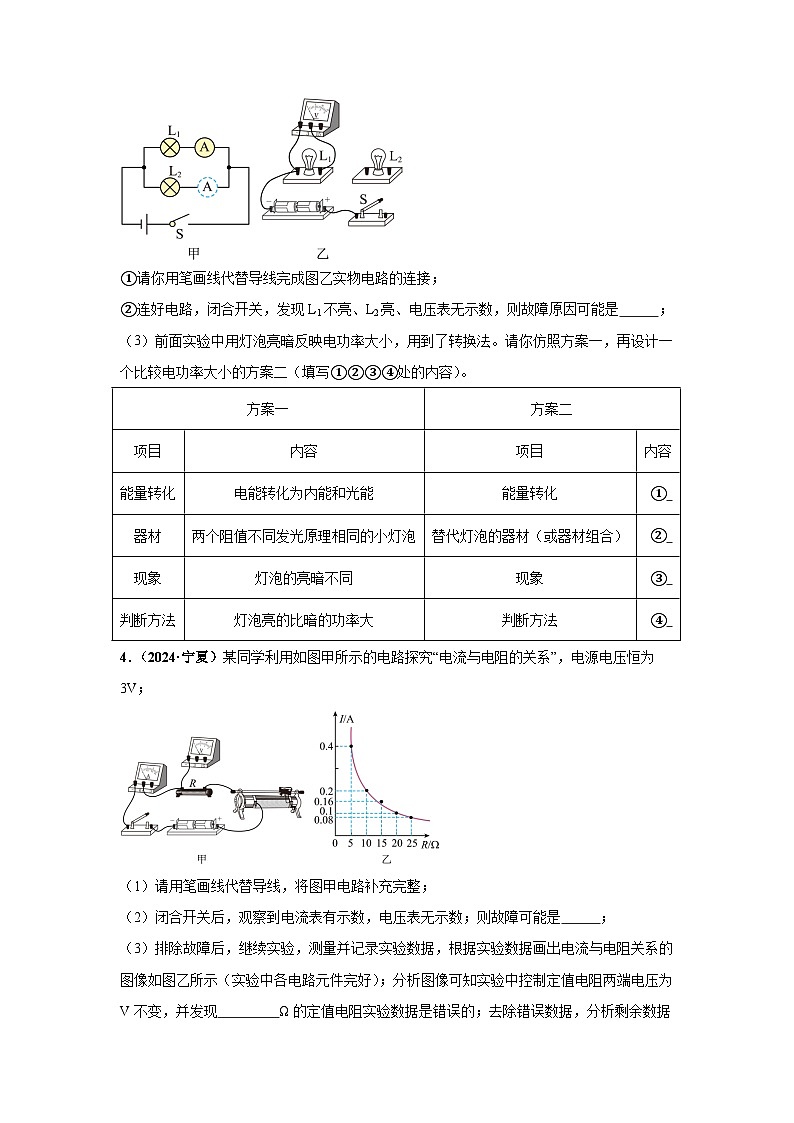

（1）他設計圖甲所示電路圖探究“電功率與電流的關系”，實驗中選擇L1和L2兩只燈泡并聯的目的是： ；
（2）他想用圖乙器材“探究電功率與電壓的關系”。
①請你用筆畫線代替導線完成圖乙實物電路的連接；
②連好電路，閉合開關，發現L1不亮、L2亮、電壓表無示數，則故障原因可能是 ；
（3）前面實驗中用燈泡亮暗反映電功率大小，用到了轉換法。請你仿照方案一，再設計一個比較電功率大小的方案二（填寫①②③④處的內容）。
4．（2024·寧夏）某同學利用如圖甲所示的電路探究“電流與電阻的關系”，電源電壓恒為3V；
（1）請用筆畫線代替導線，將圖甲電路補充完整；
（2）閉合開關后，觀察到電流表有示數，電壓表無示數；則故障可能是 ；
（3）排除故障后，繼續實驗，測量并記錄實驗數據，根據實驗數據畫出電流與電阻關系的圖像如圖乙所示（實驗中各電路元件完好）；分析圖像可知實驗中控制定值電阻兩端電壓為 V不變，并發現 Ω的定值電阻實驗數據是錯誤的；去除錯誤數據，分析剩余數據得出的結論是：當導體兩端電壓一定時，通過導體的電流與導體的電阻成 ；
（4）利用以上實驗器材，還可以完成的電學實驗是 。（寫出一個即可）
5．（2024·青海）為測量小燈泡正常發光時的電阻，“飛天”興趣小組利用圖甲所示的實驗器材進行了如下實驗（小燈泡額定電壓為2.5V）：
（1）用筆畫線代替導線將圖甲的實驗電路連接完整；
（2）閉合開關前，滑動變阻器滑片應滑到 端（選填“A”或“B”）；閉合開關后發現小燈泡不亮，電流表無示數，電壓表有示數，電路中出現的故障可能是小燈泡 （選填“短路”或“斷路”）；
（3）排除故障后，閉合開關，移動滑片，測量得出了如下數據：
當電壓表示數為2.5V時，電流示數如圖乙所示，示數是 A，此時小燈泡的電阻值為 Ω（結果保留兩位小數）；
（4）根據實驗數據繪制了如圖丙所示小燈泡的I-U圖像，結合數據和圖像分析小燈泡的電阻值發生變化的原因： 。
6．（2024·四川廣元）“天和”學習小組在實驗室探究一個熱敏電阻阻值隨溫度變化的關系，設計了如圖甲所示的電路圖，電源兩端電壓恒為12V，是定值電阻，R是熱敏電阻，電流表的量程是0~0.6A，電壓表的量程是0~15V。
（1）同學們按電路圖連接實物后，閉合開關，發現電壓表示數接近電源電壓，電流表無示數，則故障可能是熱敏電阻R處發生 （選填“短路”或“斷路”）；
（2）排除故障后，閉合開關S，他們測量了該熱敏電阻不同溫度下的電阻值，并繪制成如圖乙所示的圖像。由圖像可知，熱敏電阻的阻值R隨溫度t增大而 ；（選填“增大”“不變”或“減小”）
（3）某次測量中，電壓表示數如圖丙所示，電流表示數為0.2A，則此時熱敏電阻R的溫度為 ℃；
（4）探究過程中，熱敏電阻的溫度變化范圍為0~100℃，則電壓表示數的變化范圍為 。
7．（2024·江蘇常州）小組同學探究“歐姆定律”．
（一）小明探究“電流與電壓的關系”．實驗器材為：3節干電池（每節電池的電壓恒為1.5V）、開關S、定值電阻、電流表、電壓表、滑動變阻器、導線。
（1）請?jiān)趫D甲中以筆畫線代替導線完成電路連接，要求：電流表、電壓表均使用大量程（測量時再選擇合適的量程），電壓表測量的電壓；
（2）閉合開關前，應將滑動變阻器的滑片P移至 端；
（3）閉合開關S，發現電流表無示數、電壓表有示數，則電路故障可能是 ；
A．處發生短路 B．處發生斷路
C．處發生短路 D．處發生斷路
（4）排除電路故障，移動滑動變阻器的滑片P，測得多組數據．進行實驗④時，電壓表、電流表的示數如圖乙所示，請將數據記錄在表格內；
（5）分析實驗數據，可得探究結論： ；
（二）小華利用如圖甲所示的電路，附加數個阻值不同的定值電阻，探究“電流與電阻的關系”，測得實驗數據如表格所示；
（6）小華完成實驗①后，進行實驗②，具體操作為：首先，斷開開關S，將定值電阻由5Ω換成10Ω；接著，閉合開關S，調節滑動變阻器的滑片P時，眼睛應觀察 表直至其示數為 ；
（7）分析實驗數據，可得探究結論： 。數據序號
1
2
3
4
5
電壓U/V
1.60
1.90
2.20
2.50
2.80
電流I/A
0.16
0.19
0.22
0.25
0.28
方案一
方案二
項目
內容
項目
內容
能量轉化
電能轉化為內能和光能
能量轉化
①
器材
兩個阻值不同發光原理相同的小燈泡
替代燈泡的器材（或器材組合）
②
現象
燈泡的亮暗不同
現象
③
判斷方法
燈泡亮的比暗的功率大
判斷方法
④
實驗次數
電壓U/V
電流I/A
電阻R/Ω
1
1.0
0.20
5.00
2
1.5
0.24
6.25
3
2.0
0.26
7.70
4
2.5
5
3.0
0.30
10.00
實驗序號
①
②
③
④
1.0
2.0
3.0

I/A
0.2
0.4
0.6

實驗序號
①
②
③
④
R/Ω
5
10
15
20
I/A
0.6
0.3
0.2
0.15
