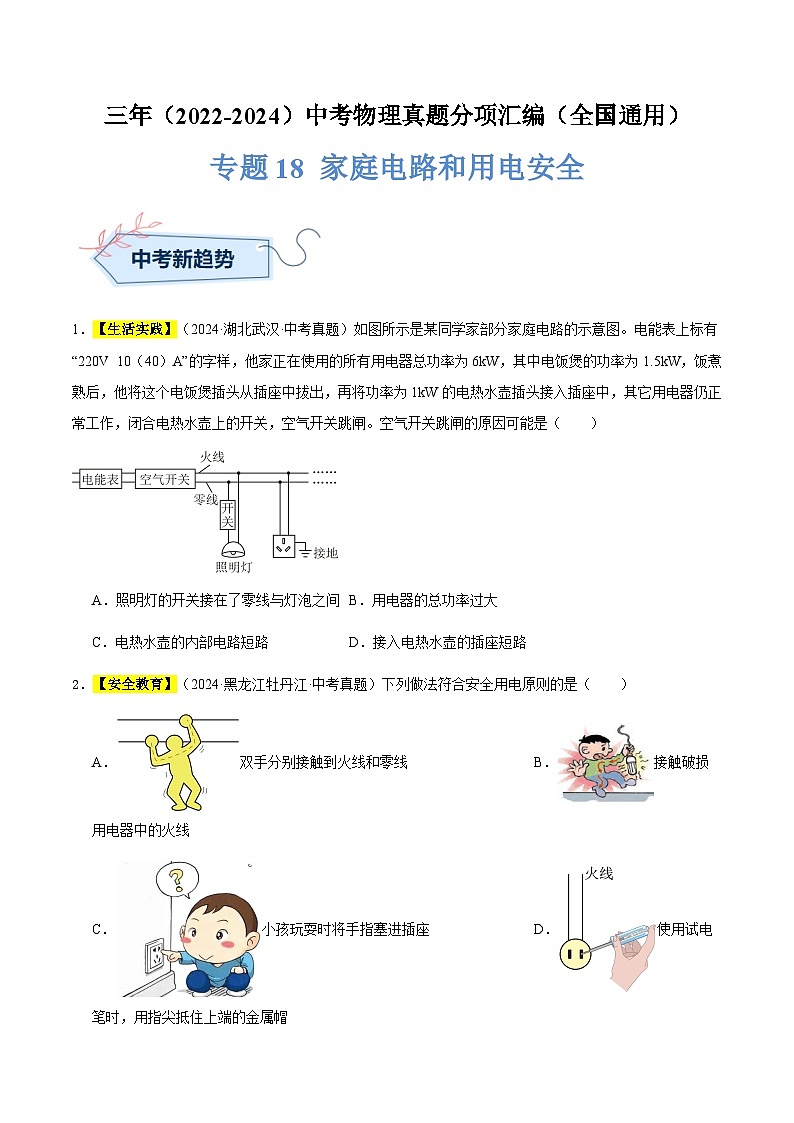

三年（2022-2024）中考物理真題分類匯編（全國通用）專題18 家庭電路和用電安全（原卷版）

這是一份三年（2022-2024）中考物理真題分類匯編（全國通用）專題18 家庭電路和用電安全（原卷版），共8頁。試卷主要包含了【生活實踐】，【安全教育】，【物理觀念】，結合生活，回答下列問題等內容，歡迎下載使用。

1．【生活實踐】（2024·湖北武漢·中考真題）如圖所示是某同學家部分家庭電路的示意圖。電能表上標有“220V 10（40）A”的字樣，他家正在使用的所有用電器總功率為6kW，其中電飯煲的功率為1.5kW，飯煮熟后，他將這個電飯煲插頭從插座中拔出，再將功率為1kW的電熱水壺插頭接入插座中，其它用電器仍正常工作，閉合電熱水壺上的開關，空氣開關跳閘。空氣開關跳閘的原因可能是（ ）
A．照明燈的開關接在了零線與燈泡之間B．用電器的總功率過大
C．電熱水壺的內部電路短路D．接入電熱水壺的插座短路
2．【安全教育】（2024·黑龍江牡丹江·中考真題）下列做法符合安全用電原則的是（ ）
A．雙手分別接觸到火線和零線B．接觸破損用電器中的火線
C．小孩玩耍時將手指塞進插座D．使用試電筆時，用指尖抵住上端的金屬帽

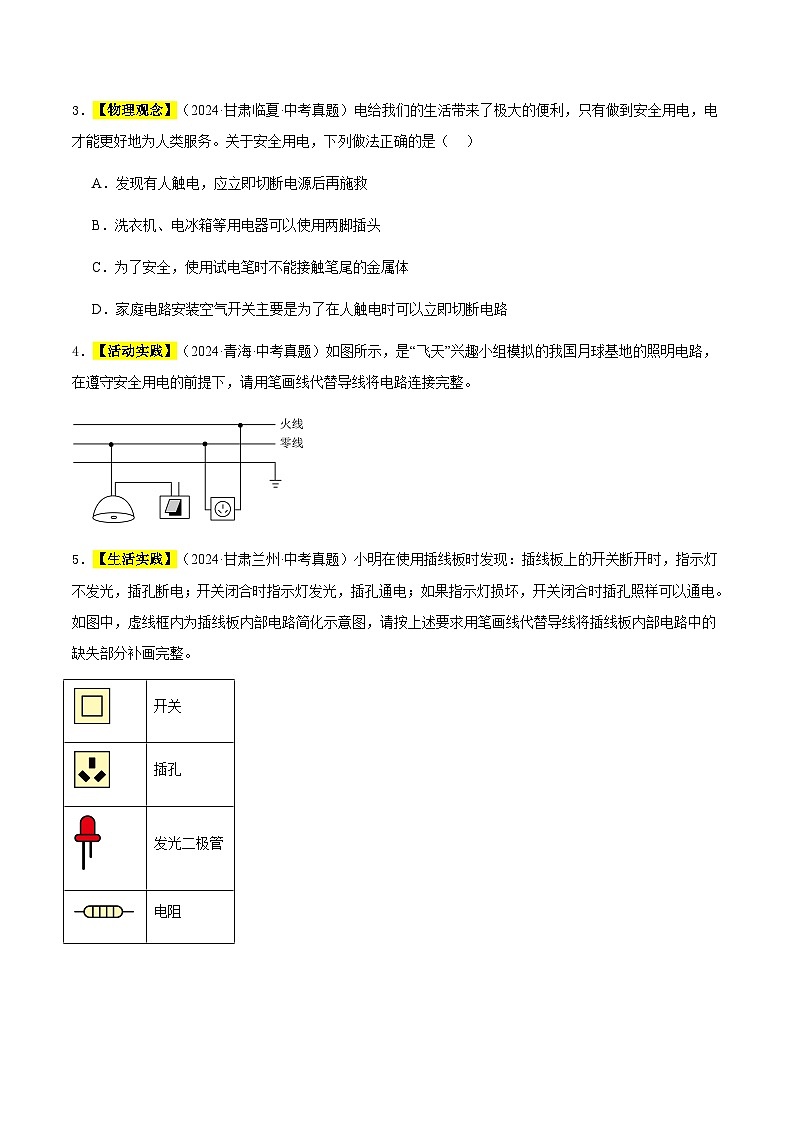

3．【物理觀念】（2024·甘肅臨夏·中考真題）電給我們的生活帶來了極大的便利，只有做到安全用電，電才能更好地為人類服務。關于安全用電，下列做法正確的是（ ）
A．發現有人觸電，應立即切斷電源后再施救
B．洗衣機、電冰箱等用電器可以使用兩腳插頭
C．為了安全，使用試電筆時不能接觸筆尾的金屬體
D．家庭電路安裝空氣開關主要是為了在人觸電時可以立即切斷電路
4．【活動實踐】（2024·青?！ぶ锌颊骖}）如圖所示，是“飛天”興趣小組模擬的我國月球基地的照明電路，在遵守安全用電的前提下，請用筆畫線代替導線將電路連接完整。

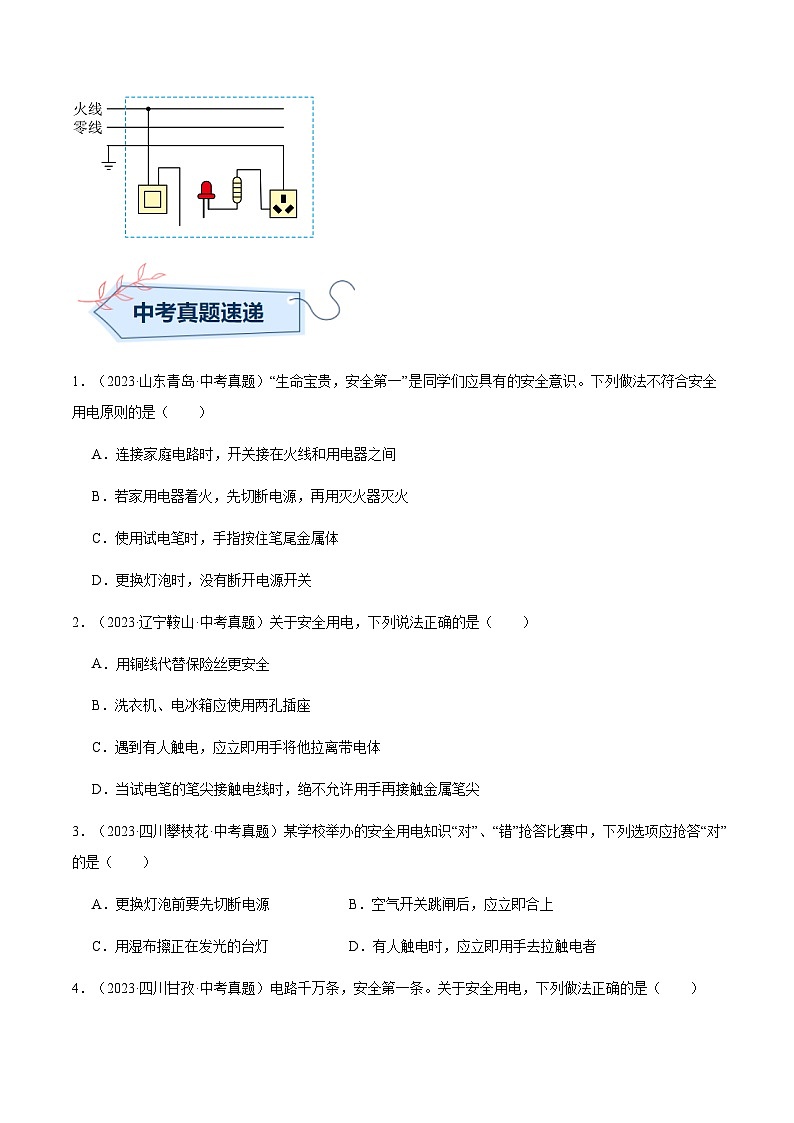

5．【生活實踐】（2024·甘肅蘭州·中考真題）小明在使用插線板時發現：插線板上的開關斷開時，指示燈不發光，插孔斷電；開關閉合時指示燈發光，插孔通電；如果指示燈損壞，開關閉合時插孔照樣可以通電。如圖中，虛線框內為插線板內部電路簡化示意圖，請按上述要求用筆畫線代替導線將插線板內部電路中的缺失部分補畫完整。

1．（2023·山東青島·中考真題）“生命寶貴，安全第一”是同學們應具有的安全意識。下列做法不符合安全用電原則的是（ ）
A．連接家庭電路時，開關接在火線和用電器之間
B．若家用電器著火，先切斷電源，再用滅火器滅火
C．使用試電筆時，手指按住筆尾金屬體
D．更換燈泡時，沒有斷開電源開關
2．（2023·遼寧鞍山·中考真題）關于安全用電，下列說法正確的是（ ）
A．用銅線代替保險絲更安全
B．洗衣機、電冰箱應使用兩孔插座
C．遇到有人觸電，應立即用手將他拉離帶電體
D．當試電筆的筆尖接觸電線時，絕不允許用手再接觸金屬筆尖
3．（2023·四川攀枝花·中考真題）某學校舉辦的安全用電知識“對”、“錯”搶答比賽中，下列選項應搶答“對”的是（ ）
A．更換燈泡前要先切斷電源B．空氣開關跳閘后，應立即合上
C．用濕布擦正在發光的臺燈D．有人觸電時，應立即用手去拉觸電者
4．（2023·四川甘孜·中考真題）電路千萬條，安全第一條。關于安全用電，下列做法正確的是（ ）
A．手機充電結束，從插座上及時拔下充電器B．發現有人觸電，立即用手把他拉離帶電體
C．使用驗電筆時，手必須接觸筆尖金屬部分D．發現空氣開關跳閘后，應該立即重新合上
5．（2023·湖北襄陽·中考真題）下列做法符合安全原則的是（ ）
A．從教學樓四樓往下扔東西
B．課桌面的四角做成圓角而不是尖角
C．多個大功率用電器同時使用一個插座
D．乘坐高速行駛的汽車不系安全帶
6．（2023·四川樂山·中考真題）如圖所示的各種做法中，符合安全用電原則的是（ ）
①使用試電筆時，手不能接觸試電筆筆尖的金屬部分
②在一個插線板上同時使用多個大功率用電器
③開關要連接在火線與用電器之間
④冰箱的金屬殼接地

A．①②③④B．②③④C．①③④D．②④
二、填空題
7．（2024·江蘇揚州·中考真題）如圖1是家庭電路示意圖，插座與燈泡的連接方式是 聯。閉合開關后，燈泡不亮，測電筆分別插入插座的三個孔中都不發光，則電路故障是 斷路。家用電能表如圖2所示，能接入電路中用電器的最大總功率為 W。若家中僅有電飯鍋工作，5min內電能表指示燈閃爍了300次，電飯鍋在這段時間內產生的熱量是 J。
8．（2024·廣東深圳·中考真題）結合生活，回答下列問題：
（1）細心的思考樂視枧同學發現插頭上的①比較長，應該連接家庭電路 線；
（2）思考樂視枧同學煮粽子時聞到粽子的香味，說明分子熱運動與 有關；
（3）白氣是水蒸氣 形成的（填物態變化名稱），過程中 （選填“吸熱”或“放熱”）
9．（2023·江蘇常州·中考真題）如圖所示，有居民將電線插座從窗口懸掛至室外，給電瓶車充電。這種“飛線”充電方式存在安全隱患：①夜晚氣溫下降，空氣中的水蒸氣 （物態變化名）成小水珠附著在插座內部，含有雜質的液態水會導致電路 ；②懸掛于室外的電線與窗臺、外墻等摩擦，會導致絕緣皮破損，人體接觸 線絕緣皮破損處，導致觸電事故。

10．（2022·山東淄博·中考真題）電熱水壺是利用電流的 效應工作的。小明家要購買一只電熱水壺，他發現某商場有容積相同、額定電壓均為220V、額定功率分別為800W和1800W的兩種電熱水壺。家中給電熱水壺供電插座的額定電流是5A，從安全用電的角度考慮，小明應選購 W的電熱水壺。如圖電熱水壺的插頭中插腳①較長，將插頭插入插座時，可確保電熱水壺的金屬外殼先接觸 線，避免觸電事故。插頭外殼是用橡膠做的，是因為橡膠是 體。
11．（2022·山東煙臺·中考真題）在家庭電路中，電燈、電視機、空調等各種用電器之間的連接方式是 ，為了防止觸電事故的發生，應該把用電器的開關安裝在 （選填“火線”或“零線”）上。如圖所示，用螺絲刀形狀的試電筆辨別火線、零線時，正確的使用方式是 （選填“甲”或“乙”）。
12．（2022·貴州畢節·中考真題）學校開展了一系列豐富多彩的安全教育活動，本期活動的主題是“安全用電，珍惜生命”，下列是活動的部分內容。如圖a所示，接地導線應該與三孔插座的 （填“E”、“N”或“L”）孔相連接；如圖b、c所示，兩種使用測電筆的方法中，正確的是圖 ；如圖d、e所示為家庭電路中造成電線燃燒的原因，其中圖d所示情況的原因是 （填“用電器的總功率過大”或“短路”）。
13．（2022·寧夏·中考真題）如圖所示的家庭電路，開關閉合后發現燈泡不亮，于是某同學利用測電筆分別接觸a、b、c、d四處時，測電筆氖管均發光，則故障原因可能是 。排除故障后，為提高屋內亮度，于是又接了一盞同樣的燈，開關閉合后，兩燈都發光，原來的燈泡亮度明顯變暗，由此可判斷兩燈的連接方式是 。
三、簡答題
14．（2024·貴州·中考真題）電流熱效應引發的用電事故屢屢發生，其中很多是由于電路老化或電線選擇不規范所致。如家庭電線使用時間過長，出現絕緣皮老化脫落；空調等大功率用電器選用電線過細。請回答：
（1）破損電線的金屬部分裸露在外容易發生觸電事故，若你發現有人觸電，應立即采取什么措施？（寫出一條即可）
（2）用焦耳定律說明大功率用電器連接細電線存在安全隱患的原因。
四、綜合題
15．（2024·河南·中考真題）小華家新買了一臺電暖器，部分參數如下表，通過調節旋鈕，可實現高溫擋、低溫擋的切換。她結合所學知識進行了研究。
（1）如圖，電暖器的插頭是三腳插頭，插頭中較長的腳與電暖器的金屬外殼相連。插入插座后，就將電暖器的金屬外殼與家庭電路的 線相連，可防止漏電時對人造成傷害。電暖器工作時房間溫度升高，這是通過 的方式增大空氣內能的；
（2）小華家墻上的插座允許通過的最大電流為10A，請通過計算說明此插座能否滿足該電暖器正常使用；
（3）若該電暖器一天正常工作6h，其中高溫擋2h，低溫擋4h，則它一天耗電多少千瓦時？( )
（4）小華與媽媽一起做飯時，準備同時使用電飯鍋和電磁爐。小華說：“應先把電暖器關掉，否則容易使家庭電路的干路導線過熱引發火災?！闭堖\用物理知識進行解釋。
開關

插孔

發光二極管
電阻
額定電壓
220V
高溫擋功率
2000W
低溫擋功率
800W
