2024內蒙古中考物理二輪復習 微專題“伏安法”測電阻、電功率實驗對比復習（課件）

這是一份2024內蒙古中考物理二輪復習 微專題“伏安法”測電阻、電功率實驗對比復習（課件），共60頁。PPT課件主要包含了改變小燈泡兩端的電壓，類型1缺電流表，已知R0，U－I額R0I額，I額2R，類型2缺電壓表，已知電源電壓U，不可靠，滑動變阻器的電功率，保護電路等內容，歡迎下載使用。

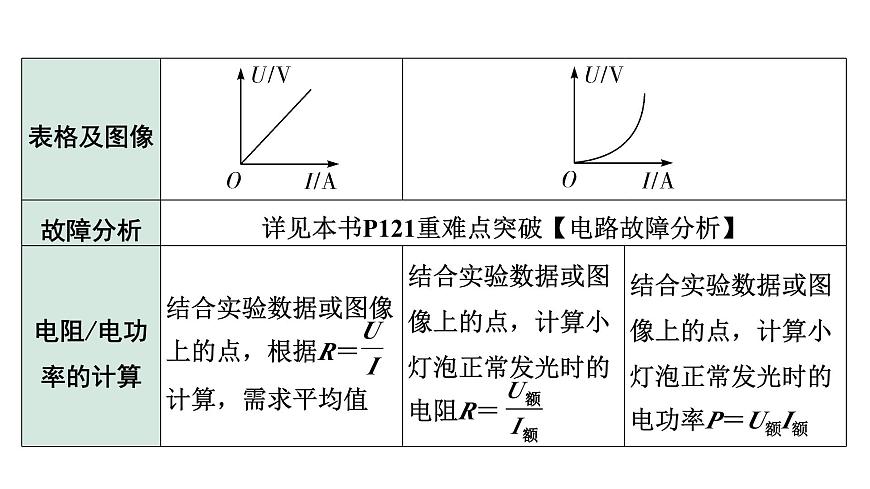

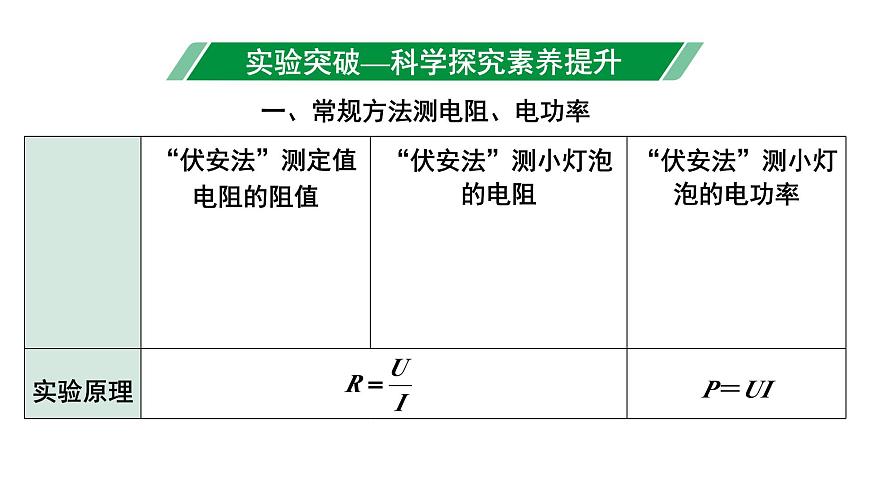

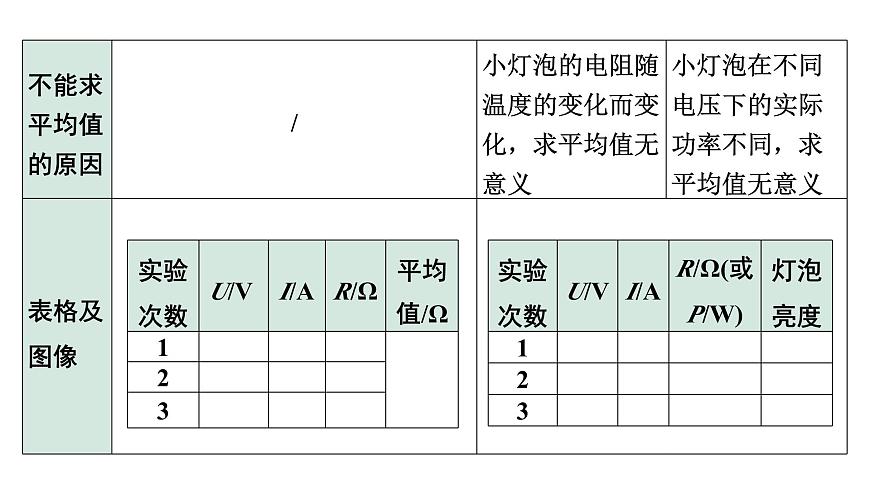

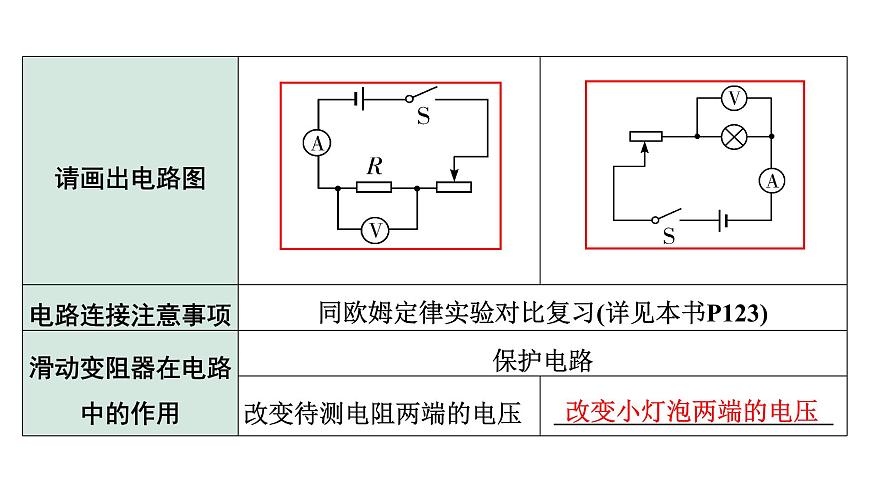

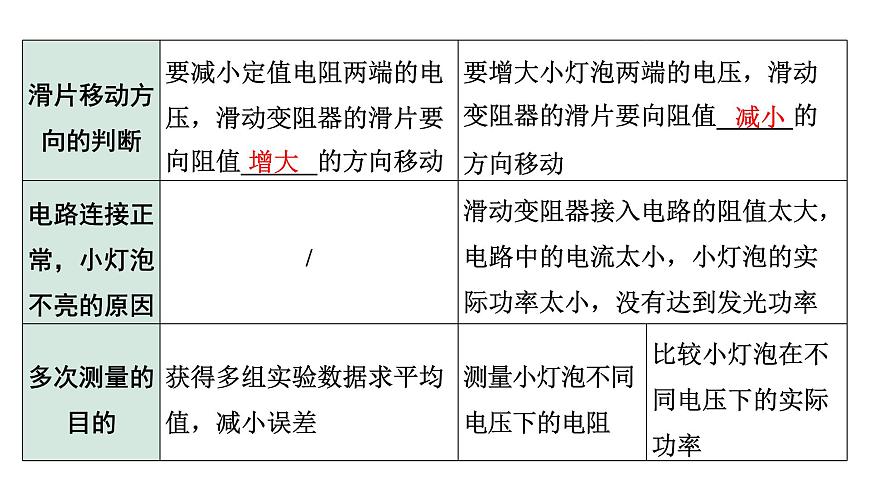

一、常規方法測電阻、電功率
探究電流與電壓的關系
換最大阻值更大的滑動變阻器
移動滑動變阻器的滑片，觀察小燈泡是否發光
二、特殊方法測電阻、額定功率

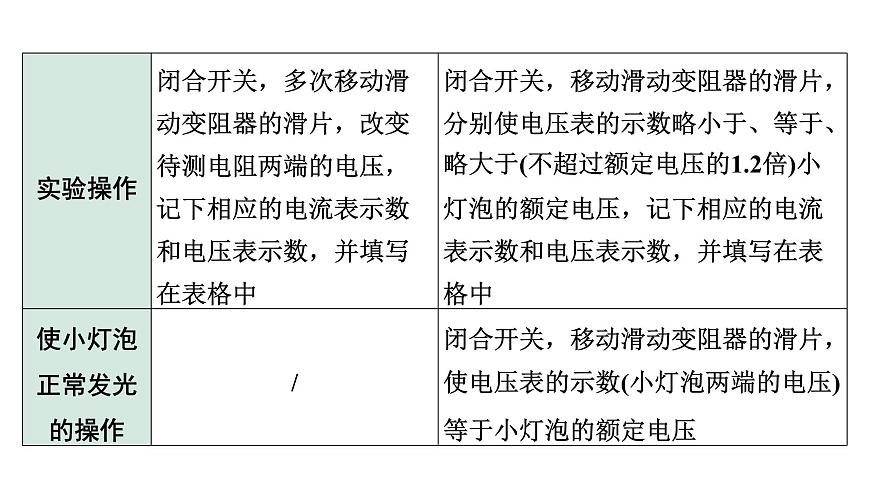

【設計思路一】①利用電壓表并聯定值電阻(或已知最大阻值的滑動變阻器)等效替代電流表②(燈泡L替換Rx)使小燈泡正常發光：調節滑片的位置，使小燈泡兩端電壓等于額定電壓U額．
(已知R2最大阻值為R0)
【設計思路二】利用電阻箱等效替代待測電阻(小燈泡)，使電壓表的示數不變
【設計思路一】①利用電流表串聯定值電阻(或者已知最大阻值的滑動變阻器)等效替代電壓表
②(燈泡L替換Rx)使小燈泡正常發光：調節滑片的位置，使電流表的示數等于 .
【設計思路二】用電阻箱等效替代待測電阻(小燈泡)，控制前后兩次電流表示數不變
例1　小明所在的實驗小組利用圖甲所示的電路測量未知電阻Rx的阻值.電源電壓保持3 V不變，滑動變阻器的最大阻值為20 Ω.
(1)請根據圖甲電路圖用筆畫線代替導線，將圖乙的實物電路連接完整.
(2)電路中滑動變阻器除對電路有保護作用外，另一個作用是_________________________．
(3)(重點·電路故障分析)完成電路連接后，閉合開關，發現電壓表和電流表均無示數．小明利用另一只完好的電壓表進行檢測，把電壓表分別接在a、b之間和b、c之間，電壓表均有示數；接在a、c之間，電壓表無示數．如果電路連接完好，只有一個元件有故障，該故障為_________________．
改變定值電阻兩端的電壓
滑動變阻器斷路
變式2：(2022鹽城改編)如圖甲所示，閉合開關后，滑片置于某位置時，電壓表示數突然變?yōu)榱?，而電流表示?shù)不變，產生這一現象的原因是 ____________.
變式1：(2023撫順改編)如圖甲所示，閉合開關后，發現電壓表無示數，電流表有示數，其原因可能是未知電阻Rx_______．
電壓表斷路
(4)排除故障后進行實驗，當電壓表示數為2.5 V 時，電流表示數如圖丙所示，則定值電阻的阻值為____Ω，小明認為自己已經完成了實驗，你認為這個實驗結果可靠嗎？________，理由是_________________________．為了使得出的結果更準確，他接下來應該_____________________________________________________.
只進行一次測量，誤差太大
移動滑片，多測幾組電流與電壓值，求出電阻的平均值
(5)(難點·數據分析)小明最終測得的數據如下表所示，老師看了后，認為有一組數據不是本實驗中測得的，它是第____組(填實驗序號)，你判斷的依據是_______________________________________________________________________________________.
當電流為0.1 A 時，滑動變阻器需要接入電路中的電阻為25 Ω，而滑動變阻器的最大阻值只有20 Ω
變式3：(2023貴港改編)用“伏安法”測未知電阻的阻值實驗中，小宇根據自己所記錄的實驗數據繪制了如圖所示的U－I圖像．小宇發現自己繪制的U－I圖像與其他同學繪制的圖像不同，你認為其原因是小宇_______________________________(實驗過程中電源電壓仍為3 V).
將電壓表并聯在滑動變阻器兩端
根據小宇的U－I圖像也可計算出未知電阻Rx＝____Ω.陰影部分的面積，表示的物理意義是_____________________.
(6)排除錯誤的數據后，小明根據上表求出電壓的平均值和電流的平均值，再運用歐姆定律求出電阻的平均值，請判斷該方法是否可行，并說明理由：_______________________________________________________________________________.
不可行，運用歐姆定律時，公式中的I、U、R必須是同一時刻、同一導體所對應的數值
(8)實驗中電壓表測未知電阻兩端的電壓，電流表測電路電流，若考慮電壓表內阻，則所測電阻的阻值_______(選填“偏大”或“偏小”).
(7)現有另一個未知電阻R1(阻值約400 Ω)，若僅將圖甲中的定值電阻更換為R1，其他器材和電路連接不變，則不能測出R1的阻值，原因是實驗中_______表無法讀數.
(9)(難點·特殊方法測量)實驗中電壓表損壞，小明觀察了滑動變阻器銘牌后，認為用余下的器材也能完成測量，設計電路如圖丁，主要操作步驟如下：①連接電路，將滑片移到B端，閉合開關，電流表示數為I1；②再將滑片移到A端，電流表示數為I2；
③若滑動變阻器最大阻值為R0，則待測電阻Rx＝________(用字母表示).
變式4：另一小組的同學利用已知電阻R0，設計并連接了如圖所示的電路來測量未知定值電阻Rx的阻值．主要步驟如下：
①閉合開關S1和S2，電壓表的示數為U1；
②只斷開開關S2，電壓表的示數為U2，此時通過Rx的電流為________；由此可得Rx的阻值為__________(以上兩空均用字母U1、U2、R0表示)．
變式5：同學們利用輸出電壓恒定的電源、電阻箱和電流表等器材測量定值電阻Rx的阻值．連接的實驗電路如圖1所示．
請你一起完成對電阻Rx的測量．①閉合開關S1，斷開開關S2后，電流表的示數為I；
②將電阻箱的電阻值調到_______；③開關S1、S2都閉合后，調節電阻箱使電流表的示數為____，此時電阻箱的示數如圖2所示；④待測電阻Rx＝______Ω.
例2 小明和同學們分別用“伏安法”測小燈泡的電阻，小燈泡的額定電壓為2.5 V.
(1)請你用筆畫線代替導線，將圖甲實驗電路連接完整(導線不能交叉)．
(3)閉合開關，燈泡很亮，移動滑動變阻器的滑片，小燈泡的亮度不變，則故障原因是____________________________________________________.
(2)閉合開關前，應向_____(選填“左”或“右”)端調節滑動變阻器的滑片，使電路中的電流在開始測量時最小，目的是為了___________．
滑動變阻器的上面兩個接線柱接入電路(或滑動變阻器短路)
閉合開關，發現小燈泡不亮，經過分析，小明猜想了一些可能的原因，見表．請你將表中電壓表和電流表的示數情況在空白處補充完整．
(4)排除故障后，當滑動變阻器滑片移到某一位置時，電壓表示數如圖乙所示，此時小燈泡兩端電壓為______V，要測量小燈泡正常發光時的電阻，應將滑動變阻器的滑片向____(選填“左”或“右”)移.
(5)小明按正確操作測得實驗數據記錄如下：
①在分析實驗數據時，發現一個數據有明顯錯誤，這個數據是_______；若此錯誤是由于看錯電表量程導致的，則該數據的正確值應是_______.
③若再找來一個規格相同的小燈泡，只將這兩只燈泡串聯接入電源電壓為4 V的電路中，這兩只燈泡_______(選填“能”或“不能”)正常發光，此時該電路中的電流為______A.
②由表格數據可知小燈泡正常發光時的電阻為______Ω，小燈泡正常發光時的功率是_____W，小燈泡不接入電路時，小燈泡電阻最接近____Ω.
(6)小明記錄了多組小燈泡的電壓U、電流I對應數據，然后畫出小燈泡燈絲的I－U曲線，下列符合實際的是(　　)
(7)小明計劃將5次實驗小燈泡的電阻求平均值作為小燈泡的電阻值，他認為這樣可以減小誤差，你認為小明的做法是______的，理由是______________________________________________.
(8)小明又找來另一只小燈泡進行實驗，電路連接正確，電壓表、電流表、滑動變阻器均可正常使用，在實驗中閉合開關無論怎么樣移動滑動變阻器的滑片，電壓表示數始終小于小燈泡的額定電壓，則可能的原因是______________．改變這種現象可以采取的相應的措施是_________________________．
不同電壓下小燈泡的電阻值不同，求平均值無意義
增加電池節數(合理即可)
(9)完成上述測量后，小明不用電壓表，用圖丙所示的電路也可測量小燈泡正常發光時的電阻，已知小燈泡的額定電流為I額，定值電阻阻值為R0，實驗步驟如下，請補充完整：
①________________________________________________________________________________；
②閉合S、S1，斷開S2，保持滑動變阻器的滑片位置不變，記錄下此時電流表的示數為I；③小燈泡正常發光的電阻表達式為RL＝________．
閉合開關S、S2 ，斷開S1 ，移動滑動變阻器滑片，使電流表示數為小燈泡的額定電流I額
例3　“測小燈泡電功率”的實驗中，提供的器材有：電源(三節干電池)，額定電壓為 2.5 V的待測小燈泡(正常發光時電阻約為 8 Ω)，電流表(0～0.6 A，0～3 A)，電壓表(0～3 V，0～15 V)，開關和導線若干．另有標有“20 Ω　2 A”的滑動變阻器R1和標有“10 Ω 1 A”的滑動變阻器R2.
(1)小明連接的部分電路如圖甲所示，請選擇合適的量程，并用筆畫線代替導線將圖甲連接完整．
(2)小明連接完電路中最后一根導線時，小燈泡立即發出耀眼的光并很快熄滅．檢查后發現連線正確，請你指出實驗中操作不當之處．①_____________________________；②____________________________________________.(3)更換相同規格的小燈泡后重新完成實驗電路連接，若試觸時發現電流表指針如圖乙所示，原因是____________________．
連接電路時滑動變阻器滑片沒有移至阻值最大處
電流表所選量程太大
(4)正確連接電路后，閉合開關，電流表指針不動，但用手按住開關，發現電流表指針擺動，出現這種現象的原因是______________．(5)改善上述問題后閉合開關，移動滑動變阻器的滑片P.當滑動變阻器的滑片P移到某一位置時，觀察到電壓表示數如圖丙所示，根據所選正確量程，其示數為______．為使小燈泡兩端電壓達到額定電壓，應將滑動變阻器滑片P向___(選填“A”或“B”)端移動．
(6)(難點·數據分析)小明設計數據記錄表格并記錄數據如下：
①小明設計的實驗表格中有兩處不完善，請指出：a._______________________；b._______________________.
②小燈泡正常發光時，電流表示數如圖丁所示，則小燈泡的額定功率為_____W；③第一次實驗中，發現小燈泡不發光，可能的原因是______________________.④分析實驗數據可知，小燈泡的實際功率______， 小燈泡越亮.⑤本實驗選擇的滑動變阻器是_____(選填“R1”或“R2”).
小燈泡的實際功率太小
⑥當加在小燈泡兩端的電壓為額定電壓的一半時，小燈泡的實際功率P實______(選填“大于”、“小于”或“等于”) P額．⑦若再找來一個規格相同的小燈泡，只將這兩只小燈泡串聯接入電源電壓為3 V的電路中，則此時電路的總功率為______W.
變式1：同學小海用伏安法測量小燈泡的電功率，已知小燈泡的額定電壓為2.5 V．小海選擇合適的量程，移動滑片，讀出了三組實驗數據．粗心的小海把三次數據隨手寫在草稿紙上(如圖所示)而沒有填寫在對應的表格中．請你幫助小海計算出小燈泡的額定功率為______W.
(7)小明還作了小燈泡的功率與電壓二次方、電流二次方的關系圖像，如圖所示，其中表示功率與電壓二次方關系的是____，功率與電流二次方關系的是____．(8)實驗結束后，小組同學對測量結果進行誤差分析，考慮到電壓表中也有電流通過，該電路所測的小燈泡的額定功率與真實值相比______(選填“偏大”或“偏小”)．
(9)小明設計了如圖戊所示的電路(R0為已知的定值電阻，R為滑動變阻器)，不用電壓表也測出了額定電壓為U0的小燈泡的額定功率．步驟如下：①斷開開關S1，閉合開關S2，移動滑動變阻器滑片P，當電流表示數為____時，小燈泡恰好正常發光；②保持滑動變阻器滑片P位置不變，閉合開關S1，斷開開關S2，記下電流表示數為I；③推導出小燈泡L的額定功率表達式P額＝__________(用物理量U0、R0和I表示)．
變式2：小君同學想測量額定電壓為U額的小燈泡的額定功率，但發現電流表已經損壞，于是他又找來了兩個開關和一個阻值為R0的定值電阻，設計了如圖所示的電路．已知電源電壓恒為U(U>U額)，請你完成下面的實驗步驟．
①閉合開關S、S1，斷開開關S2，調節滑動變阻器的滑片，使電壓表示數為________；
②閉合開關________，斷開開關_____(填寫S、S1、S2)，保持滑動變阻器的滑片不動，讀出電壓表示數為U1；③小燈泡額定功率的表達式為P額＝________．
一、常規方法(包頭2考，赤峰2考)
1. 物理興趣小組利用“伏安法”測量一個阻值較小的定值電阻Rx的阻值，電路如圖甲所示．已知電源電壓為12 V，R0＝20 Ω，滑動變阻器規格為“100 Ω　0.6 A”．(1)請用筆畫線代替導線，將圖甲中的電路連接完整，要求滑片向左移動連入電路中的阻值變小，導線不要交叉．
(2)連接電路后，閉合開關，發現電流表無示數，電壓表示數接近電源電壓．若導線和器材均完好，則故障可能是______________________________________________________________________________________________________________________________________．
(3)排除故障后，閉合開關調節滑片，測出多組數據，作出I－U圖像，如圖乙所示．則Rx阻值為____Ω.(4)該電路中串聯R0的作用是____．(填正確答案標號)A. 增大串聯電阻，增大分壓，電壓表易于讀數B. 增大串聯電阻，增大分流，電流表易于讀數
A處斷路或B處斷路或D處兩條導線連接完好但與R0斷路或C處兩條導線連接完好但與Rx斷路(寫出上述任意一個答案均可給分，寫出R0、Rx斷路不給分)
(5)利用該電路繼續驗證：電壓一定，導體中電流與電阻成反比．?dāng)嚅_開關，將R0單獨接入CD間，閉合開關調節滑片，電壓表示數為4 V，記錄電流值；用16 Ω的電阻替換R0，調節滑片，使電壓表示數為4 V，再次記錄電流值，此時滑片位置與上次實驗相比______(選填“偏左”或“偏右”).實驗室還有12 Ω、10 Ω、8 Ω、6 Ω、4 Ω的定值電阻各一個，按上述步驟繼續實驗(每次CD間僅接入一個電阻)，最多還可得出____組數據來驗證該結論，在這幾組可得出的實驗數據中，電路總功率最大為___W.
2.小艷同學在測量定值電阻Rx(大約幾十歐)實驗中，實驗室只有如下器材：電源、開關、導線若干、定值電阻R0＝15 Ω，兩個電壓表 和 ，滑動變阻器．她設計的電路圖如圖所示，物理孫老師檢查后，認為不完整．(1)請你將正確完整的電路圖畫出來；
(2)閉合開關之前，滑動變阻器的滑動端應滑至________(選填“最左端”、“最右端”或“任意位置”)；(3)她經過這次實驗后，自己進一步設計出沒有電壓表，只有兩個電流表的實驗電路圖三個，若已知電流表的電阻，你認為____種設計測量更精確(選填“A”、“B”或“C”)．
3. 用兩節干電池、兩個開關、一個電壓表、一只阻值為20 Ω的定值電阻R0、導線若干，測量未知電阻Rx的阻值，電路實物圖如圖甲所示．(1)用筆畫線代替導線將圖甲中的電壓表接在R0兩端．
(2)正確連接電路，閉合開關S1和S.電壓表示數如圖乙，為_____V.(3)斷開S1，閉合S，電壓表示數為1.4 V，則Rx＝_____Ω.
(4)若沒有電壓表，只有一個電流表，其余元件不變，設計并在下方畫出測量Rx阻值的電路圖(要求電路連接后不能再拆接)．
4. 要測量一個約為數百歐的電阻Rx的阻值．器材有：干電池兩節，電壓表(量程為0～3 V、0～15 V)、滑動變阻器(100 Ω　2 A)和電阻箱(0～9 999 Ω)各一個，開關、導線若干．測量電路如圖甲所示．
(1)和通常使用的“伏安法”不同，這次實驗沒有選用電流表．請你簡要說明原因：_____________________________________________.
電路電流小于電流表的最小分度值，無法準確讀數
(2)在接通電路前，應將滑動變阻器的滑片P移到___端．(3)連接好電路，閉合開關，移動滑動變阻器滑片，使電壓表示數如圖乙所示為______V.
(4)接下來把電路中的待測電阻Rx替換為電阻箱，然后要進行的操作是：_____________________________________________________.
調節電阻箱接入電路中的電阻，直到電壓表的示數為2.5 V
一、常規方法(包頭2考，赤峰3考)
5. 如圖甲所示，是小紅做“測量額定電壓為2.5 V小燈泡電功率”的實驗電路．(1)請用筆畫線代替導線，將圖甲中的實驗電路連接完整．
(2)閉合開關后，小紅發現電流表和電壓表均有示數但都很小，且小燈泡發光很暗，其原因是_______________________．(3)根據實驗測量的數據，繪制出小燈泡的電流隨它兩端電壓變化關系的圖像，如圖乙所示．分析圖像可知：小燈泡的額定功率是_______W.(4)小紅利用圖像計算出了小燈泡在不同電壓下的電阻，發現小燈泡在不同電壓下電阻不同，出現這一現象的原因是_______________________________．
小燈泡的電阻隨溫度的變化而變化
6. 在“測量小燈泡的電功率”實驗中，電源由三節新干電池串聯組成，小燈泡額定電壓為2.5 V，阻值約為8 Ω，滑動變阻器的規格為“20 Ω　1 A”．圖甲是某實驗小組未連接完整的實驗電路．
(1)請用筆畫線代替導線，將圖甲中的電路連接完整，導線不能交叉．
(2)閉合開關，無論怎樣移動滑片，燈泡都不發光，電流表和電壓表均無示數．小組成員找來一個兩端接有導線的定值電阻(阻值為10 Ω)，一端接在電源負極接線柱上，另一端依次觸碰接線柱A、B、C，只有觸碰到C時，燈泡才發光．若導線無斷路，且導線和器材連接均完好，電路只有一處故障， 則故障是____________．(3)排除故障后，閉合開關，移動滑片，使電壓表示數為_____V，小燈泡正常發光，電流表示數如圖乙所示，則小燈泡的額定功率為______W.
(4)某同學想利用該電路“測量定值電阻Rx的阻值”．于是取下小燈泡，將電阻Rx接入小燈泡所在位置，滑動變阻器滑片移至最大阻值處，閉合開關，移動滑片，測量四組對應的電壓和電流值．?dāng)?shù)據如下表：
由數據可得，電阻Rx的阻值為______Ω.(5)能否將阻值約為50 Ω的電阻接入圖甲中小燈泡所在位置(其他連接均不變)，測量其阻值．你的判斷是_______．理由是__________________________________．
電阻兩端電壓超過電壓表所接量程
7. 在“測量小燈泡正常發光時的電阻”實驗中小亮已連接的部分電路如圖甲所示，小燈泡的額定電壓U額＝3.8 V.(1)請你用筆畫線代替導線，將圖甲中電路連接完整(要求：滑動變阻器滑片P向右移動時電阻變大)．
(2)實驗中除保護電路外滑動變阻器另一個作用是________________________________．閉合開關，小燈泡不亮，電流表無示數，電壓表示數接近電源電壓，造成電路故障的原因是____________．(3)排除故障后，當實驗中小燈泡正常發光時，電流表的示數如圖乙所示，則小燈泡正常發光時的電阻為______Ω(結果保留一位小數)．
使小燈泡兩端的電壓為其額定電壓
