2024中考物理三輪突破4講義力學作圖學案

這是一份2024中考物理三輪突破4講義力學作圖學案，共11頁。學案主要包含了指定力作圖，物體受力分析作圖等內容，歡迎下載使用。

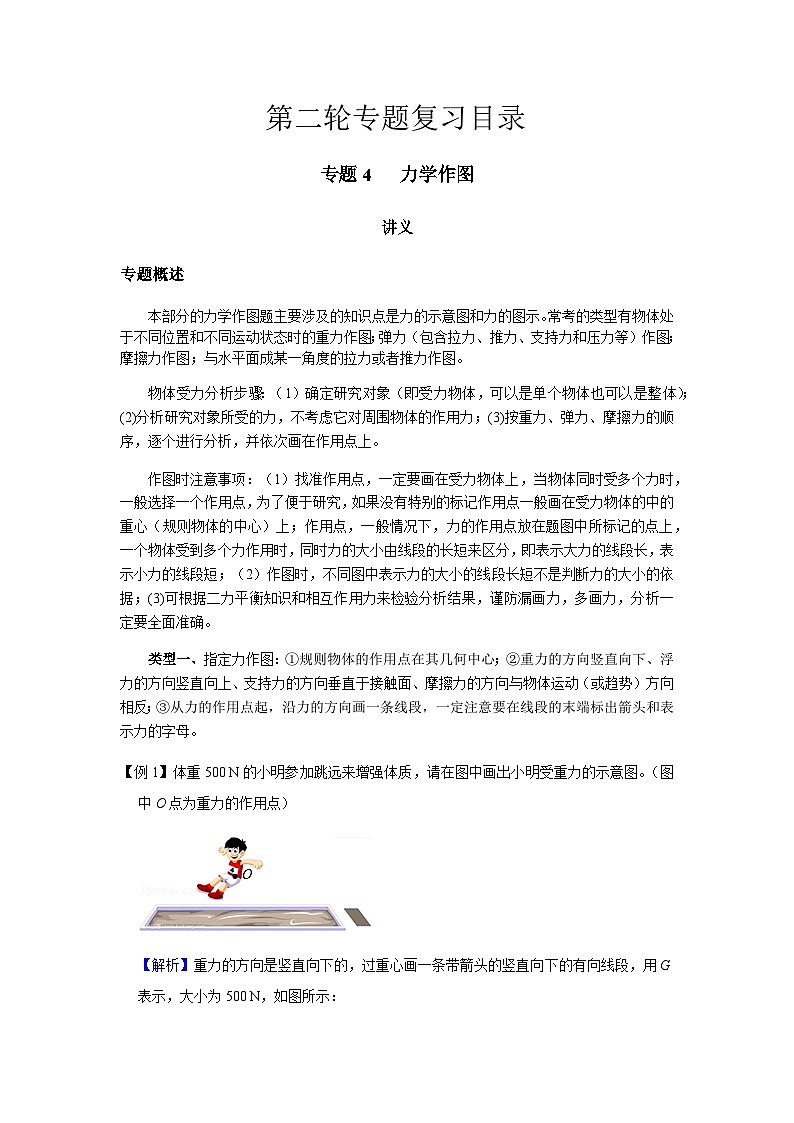

講義
專題概述
本部分的力學作圖題主要涉及的知識點是力的示意圖和力的圖示。?？嫉念愋陀形矬w處于不同位置和不同運動狀態時的重力作圖；彈力（包含拉力、推力、支持力和壓力等）作圖；摩擦力作圖；與水平面成某一角度的拉力或者推力作圖。
物體受力分析步驟：（1）確定研究對象（即受力物體，可以是單個物體也可以是整體）；(2)分析研究對象所受的力，不考慮它對周圍物體的作用力；(3)按重力、彈力、摩擦力的順序，逐個進行分析，并依次畫在作用點上。
作圖時注意事項：（1）找準作用點，一定要畫在受力物體上，當物體同時受多個力時，一般選擇一個作用點，為了便于研究，如果沒有特別的標記作用點一般畫在受力物體的中的重心（規則物體的中心）上；作用點，一般情況下，力的作用點放在題圖中所標記的點上，一個物體受到多個力作用時，同時力的大小由線段的長短來區分，即表示大力的線段長，表示小力的線段短；（2）作圖時，不同圖中表示力的大小的線段長短不是判斷力的大小的依據；(3)可根據二力平衡知識和相互作用力來檢驗分析結果，謹防漏畫力，多畫力，分析一定要全面準確。
類型一、指定力作圖：①規則物體的作用點在其幾何中心；②重力的方向豎直向下、浮力的方向豎直向上、支持力的方向垂直于接觸面、摩擦力的方向與物體運動（或趨勢）方向相反；③從力的作用點起，沿力的方向畫一條線段，一定注意要在線段的末端標出箭頭和表示力的字母。

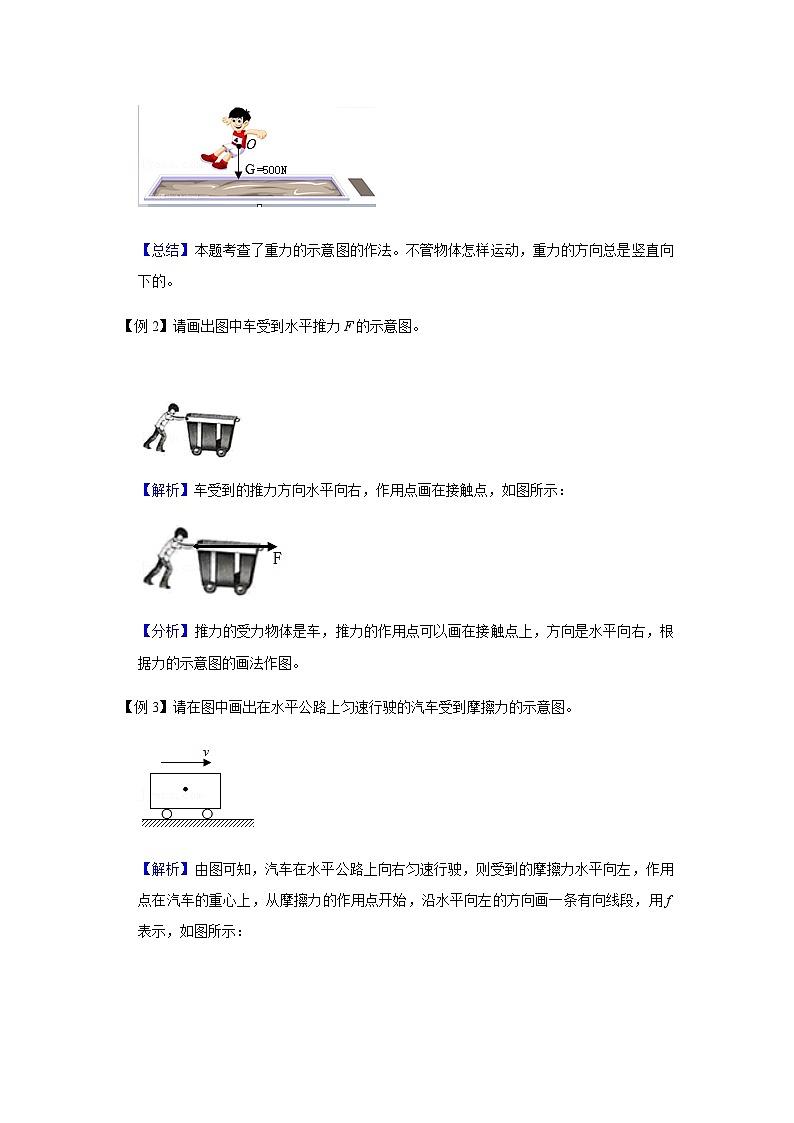

【例1】體重500 N的小明參加跳遠來增強體質，請?jiān)趫D中畫出小明受重力的示意圖。（圖中O點為重力的作用點）
【解析】重力的方向是豎直向下的，過重心畫一條帶箭頭的豎直向下的有向線段，用G表示，大小為500 N，如圖所示：
【總結】本題考查了重力的示意圖的作法。不管物體怎樣運動，重力的方向總是豎直向下的。
【例2】請畫出圖中車受到水平推力F的示意圖。
【解析】車受到的推力方向水平向右，作用點畫在接觸點，如圖所示：
【分析】推力的受力物體是車，推力的作用點可以畫在接觸點上，方向是水平向右，根據力的示意圖的畫法作圖。
【例3】請?jiān)趫D中畫出在水平公路上勻速行駛的汽車受到摩擦力的示意圖。

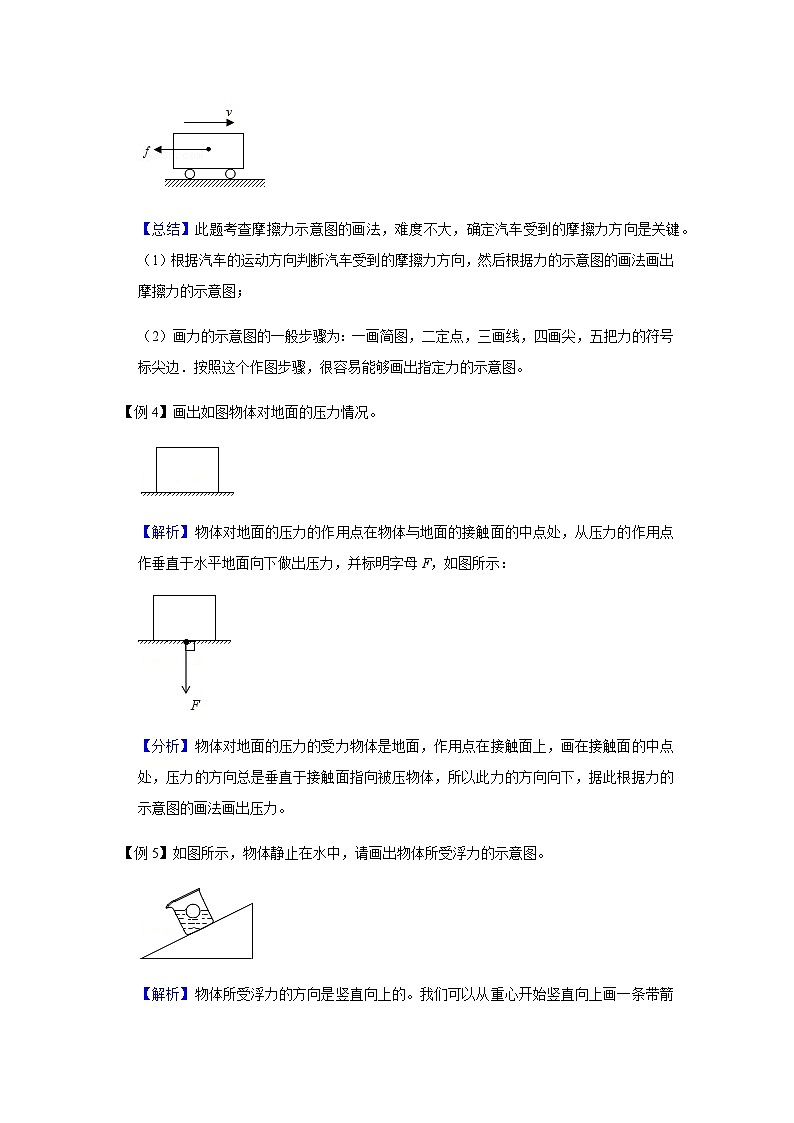

【解析】由圖可知，汽車在水平公路上向右勻速行駛，則受到的摩擦力水平向左，作用點在汽車的重心上，從摩擦力的作用點開始，沿水平向左的方向畫一條有向線段，用f表示，如圖所示：
【總結】此題考查摩擦力示意圖的畫法，難度不大，確定汽車受到的摩擦力方向是關鍵。（1）根據汽車的運動方向判斷汽車受到的摩擦力方向，然后根據力的示意圖的畫法畫出摩擦力的示意圖；
（2）畫力的示意圖的一般步驟為：一畫簡圖，二定點，三畫線，四畫尖，五把力的符號標尖邊．按照這個作圖步驟，很容易能夠畫出指定力的示意圖。
【例4】畫出如圖物體對地面的壓力情況。
【解析】物體對地面的壓力的作用點在物體與地面的接觸面的中點處，從壓力的作用點作垂直于水平地面向下做出壓力，并標明字母F，如圖所示：
【分析】物體對地面的壓力的受力物體是地面，作用點在接觸面上，畫在接觸面的中點處，壓力的方向總是垂直于接觸面指向被壓物體，所以此力的方向向下，據此根據力的示意圖的畫法畫出壓力。
【例5】如圖所示，物體靜止在水中，請畫出物體所受浮力的示意圖。
【解析】物體所受浮力的方向是豎直向上的。我們可以從重心開始豎直向上畫一條帶箭頭的線段表示出浮力，并標出F浮，如下圖所示：
。
【答案】。
【分析】物體漂浮在水面上靜止，受到豎直向上的浮力作用。
【例6】如圖，物塊沿粗糙斜面向上運動，請畫出物塊所受重力和摩擦力及物塊對斜面壓力的示意圖。
【解析】物塊沿粗糙斜面向上運動，受到豎直向下的重力和沿斜面向下的摩擦力的作用；物塊對斜面壓力作用在斜面上，垂直于斜面向下；
從物體重心畫帶箭頭的線段，方向豎直向下，符號為G；從物體重心畫帶箭頭的線段，方向沿斜面向下，符號為f；
在斜面上選取物體與接觸面的中點為壓力的作用點，過壓力作用點畫垂直于斜面、帶箭頭的線段，符號為F；如圖所示：
【總結】作力的示意圖，要用一條帶箭頭的線段表示力，線段的長度表示力的大小，箭頭表示力的方向，起點或終點表示力的作用點，是平衡力的長度要相等。
根據規則物體的重心在物體的幾何中心，重力的方向總是豎直向下的，從物體的重心表示出重力的方向；
壓力是接觸面受到的力，因此壓力的作用點在接觸面上，即物體與接觸面的中點；然后根據壓力的方向垂直于受力面，并過壓力作用點表示出壓力的方向即可。
【例7】如圖為一蓄水池，A、B是水池側壁上兩塊面積相等的小瓷磚，請畫出A、B所受水的壓力的示意圖。
【解析】從A、B兩點作垂直側壁向右的壓力，如圖所示：
【總結】此題主要考查的是液體壓力的特點，本題的關鍵是確定壓力的作用點和方向，并會用力的示意圖表示力的三要素。解答此題需要掌握液體壓力的特點：①液體內部向各個方向都有壓力；②液體壓力隨深度的增加而增大；根據壓力與接觸面垂直并指向接觸面外，從A、B點表示出壓力的方向。
【例8】一靜止在水平面上的物體受到大小為10 N，與水平地面成45°角斜向右上方的拉力，畫出物體所受拉力的示意圖。
【解析】拉力的作用點在物體右邊緣的中點，方向與水平方向成45°角斜向右上方，大小為10 N，如下圖所示：
類型二、物體受力分析作圖：①只分析物體受到的力，順序?yàn)橄戎亓?、后彈力，最后確定是否受摩擦力以及摩擦力的方向；②物體處于平衡狀態（靜止或勻速直線運動）時，物體在各方向上受力平衡，注意各力的大?。ň€段長度）一致；③根據物體處于平衡狀態或非平衡狀態，確定力的大小和方向。
【例9】在水平粗糙地面上，木塊以初速度v向右減速運動，請?jiān)趫D中畫出木塊的受力示意圖。
【解析】木塊沿粗糙斜面上向上減速運動的過程中，木塊受到重力、摩擦力和支持力作用，過A點作豎直向下的重力G，作沿斜面向下的摩擦力f，作垂直于斜面向上的支持力F。如圖所示：
【分析】木塊以初速度v向右減速運動，木塊受到豎直向下的重力、沿斜面向左的摩擦力和垂直于地面向上的支持力作用，據此按照力的示意圖的畫法畫出各個力。
【例10】隨著我國近年經濟高速發展，各地對教育的投入大大增加，各學校的教育教學環境和條件得到了極大的改善。教室里，傳統的木質黑板和毛制黑板刷被新型金屬黑板和磁性黑板擦替代，電子白板等多媒體教學設備得到了廣泛運用……如圖所示，磁性黑板擦A可以吸在豎直金屬黑板面上不掉下來，O為黑板擦的重心。請?jiān)趫D中畫出黑板擦靜止吸附在黑板上時的受力示意圖。
【解析】在水平方向上，物體受水平向左的支持力和水平向右引力；在豎直方向上，物體受到豎直向下的重力和豎直向上的摩擦力；然后過物體的重心作豎直向下的重力和豎直向上的摩擦力。如圖所示：
黑板擦在豎直黑板上處于靜止?fàn)顟B(tài)，豎直方向上受平衡力的作用，受豎直向下的重力G和黑板對它豎直向上的摩擦力f，作用點都畫在黑板擦的重心上，如圖所示：
【分析】先對物體進行受力分析，即從豎直方向和水平方向進行受力分析，然后用力的示意圖表示物體所受到的力。
【例11】如圖所示，用一根細繩拴著一個沙袋，甩起來，使沙袋繞手做圓周運動，請畫出此時沙袋的受力示意圖（不考慮空氣對沙袋的作用）。
【解析】細繩拉著沙袋繞手做圓周運動，此時沙袋受重力和細繩的拉力，重力方向豎直向下，拉力方向沿細繩指向手，作用點在沙袋的重心上，如圖所示：
【例12】如圖，利用輕桿將小球A固定在小車上，整體靜止在水平面上。以球心為作用點，作出小球A所受力的示意圖。
【解析】利用輕桿將小球A固定在小車上，整體靜止在水平面上，小球處于靜止?fàn)顟B(tài)，受力平衡，受到豎直向下的重力G、豎直向上的支持力F的作用，這兩個力是一對平衡力，大小相等，作用點在球的中心，如圖所示：
【例13】如圖所示，小紅站在某商場勻速向上運動的電動扶梯上，請畫出小紅所受力的示意圖（小紅身上的O點為其重心）。
【解析】小紅受豎直向下的重力和豎直向上的支持力，過重心作豎直向下的力（即重力）和豎直向上的力（即支持力）；如圖所示：
【總結】本題考查物體受力情況分析和示意圖表示力的方向和作用點，注意二力大小相等，作圖時，線段長度相等。小紅隨自動扶梯一同勻速上升，因此小紅相對于扶梯靜止，因此小紅受豎直向下的重力和豎直向上的支持力，并且二力是一對平衡力；確定重心的大致位置，然后表示出二力的方向。
【例14】如圖，鋼球從斜面上由靜止?jié)L下，請?jiān)趫D中虛線處畫出此時鋼球的受力示意圖。
【解析】鋼球共受到重力、支持力和摩擦力三個力的作用；
過鋼球的重心沿豎直向下的方向作出重力，用G表示，過鋼球的重心沿垂直于斜面向上的方向作出支持力，用F表示，過鋼球的重心沿與斜面平行向上的方向作出摩擦力，用f表示：
【總結】畫力的示意圖，首先要對物體進行受力分析，看物體受幾個力，要先分析力的大小、方向和作用點，再按照畫圖的要求畫出各個力。首先對鋼球進行受力分析，此時鋼球共受到重力、支持力和摩擦力三個力的作用，然后按照力的示意圖的畫法畫出這三個力即可。
【例15】如圖所示，物塊M正在加速下沉，請畫出此時物塊受到的重力與浮力。
【解析】（1）以物塊重心為力的作用點，分別沿著豎直向下的方向和豎直向上的方向做出物塊受到的重力和浮力；
（2）由于物塊是加速下沉，所以其受到的浮力小于重力。因此在做力的示意圖時，要保證浮力小于重力。如圖所示：
【總結】此題考查了力的示意圖的畫法、重力的方向、浮力的方向。通過物塊的運動狀態確定浮力和重力的大小關系是此題中比較容易出錯的地方。做力的示意圖的題目時，要注意題目要求：是讓畫所受力的示意圖還是畫所受哪個力的示意圖。
（1）水中的物塊在豎直方向上受到兩個力的作用：豎直向下的重力和豎直向上的浮力。
（2）根據物塊的運動狀態可以確定物塊受到的重力與浮力的大小關系。從而可以做出其受到的力的示意圖。
【例16】如圖“蛟龍?zhí)枴睗撍?zhí)行完某次任務時，工作人員欲對它進行保養，請畫出潛水艇靜止在海面時的受力示意圖。
【解析】潛水艇在水中漂浮，受到重力和浮力的作用，重力等于浮力；重力和浮力的作用點都在重心上；重力豎直向下，浮力豎直向上；如圖所示：
【分析】潛水艇在水中受重力與浮力的作用，物體漂浮時浮力等于重力。
