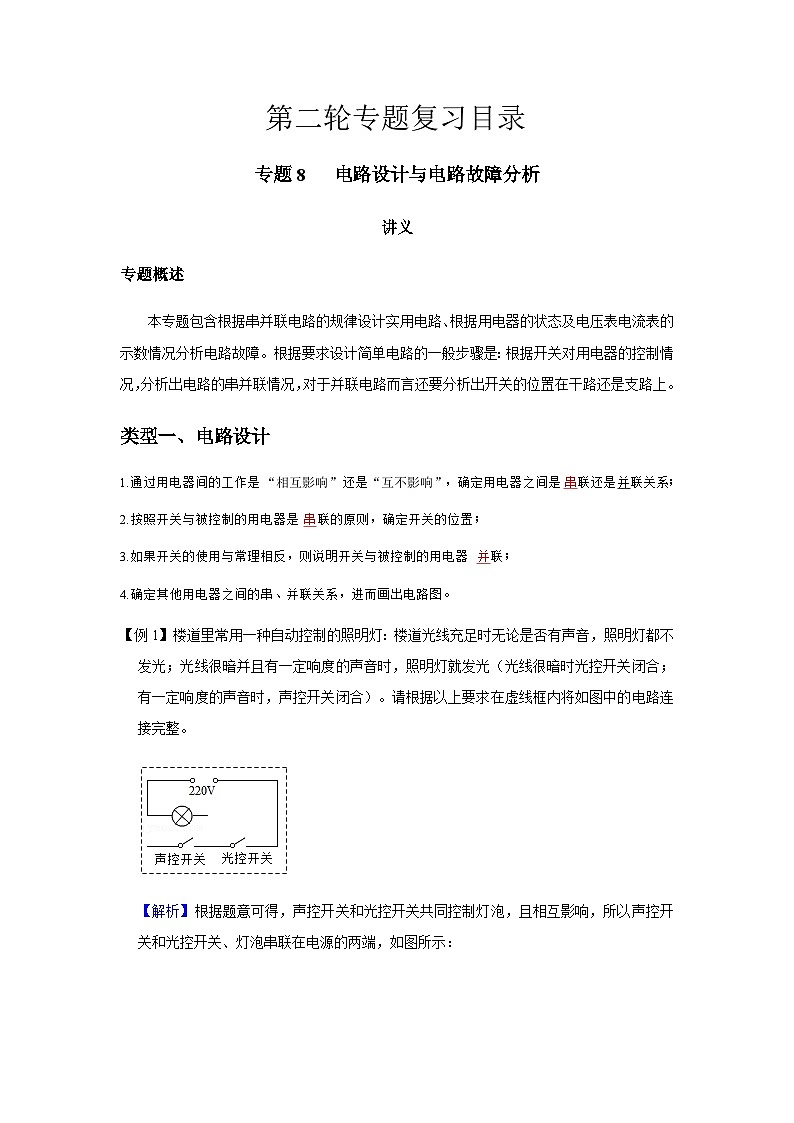

講義
專題概述
本專題包含根據串并聯電路的規律設計實用電路、根據用電器的狀態及電壓表電流表的示數情況分析電路故障。根據要求設計簡單電路的一般步驟是：根據開關對用電器的控制情況，分析出電路的串并聯情況，對于并聯電路而言還要分析出開關的位置在干路還是支路上。
類型一、電路設計
1.通過用電器間的工作是“相互影響”還是“互不影響”，確定用電器之間是串聯還是并聯關系；
2.按照開關與被控制的用電器是串聯的原則，確定開關的位置；
3.如果開關的使用與常理相反，則說明開關與被控制的用電器并聯；
4.確定其他用電器之間的串、并聯關系，進而畫出電路圖。
【例1】樓道里常用一種自動控制的照明燈：樓道光線充足時無論是否有聲音，照明燈都不發光；光線很暗并且有一定響度的聲音時，照明燈就發光（光線很暗時光控開關閉合；有一定響度的聲音時，聲控開關閉合）。請根據以上要求在虛線框內將如圖中的電路連接完整。
【解析】根據題意可得，聲控開關和光控開關共同控制燈泡，且相互影響，所以聲控開關和光控開關、燈泡串聯在電源的兩端，如圖所示：

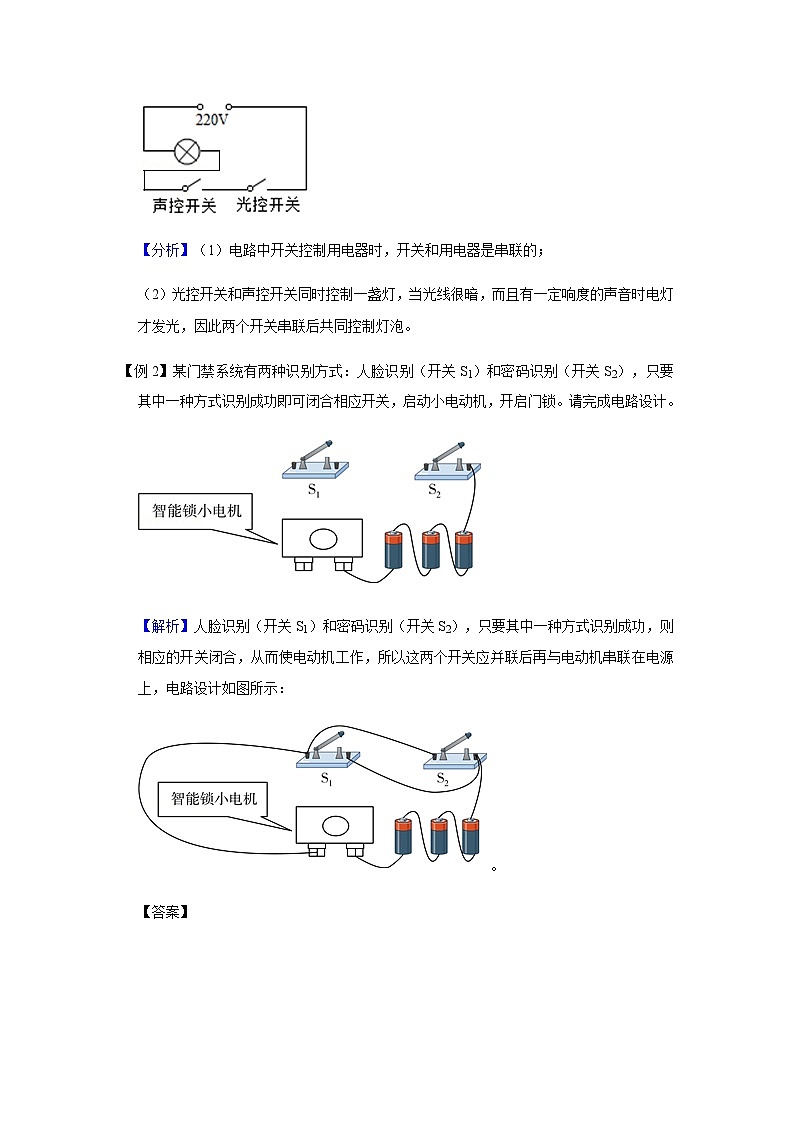

【分析】（1）電路中開關控制用電器時，開關和用電器是串聯的；
（2）光控開關和聲控開關同時控制一盞燈，當光線很暗，而且有一定響度的聲音時電燈才發光，因此兩個開關串聯后共同控制燈泡。
【例2】某門禁系統有兩種識別方式：人臉識別（開關S1）和密碼識別（開關S2），只要其中一種方式識別成功即可閉合相應開關，啟動小電動機，開啟門鎖。請完成電路設計。
【解析】人臉識別（開關S1）和密碼識別（開關S2），只要其中一種方式識別成功，則相應的開關閉合，從而使電動機工作，所以這兩個開關應并聯后再與電動機串聯在電源上，電路設計如圖所示：
。
【答案】

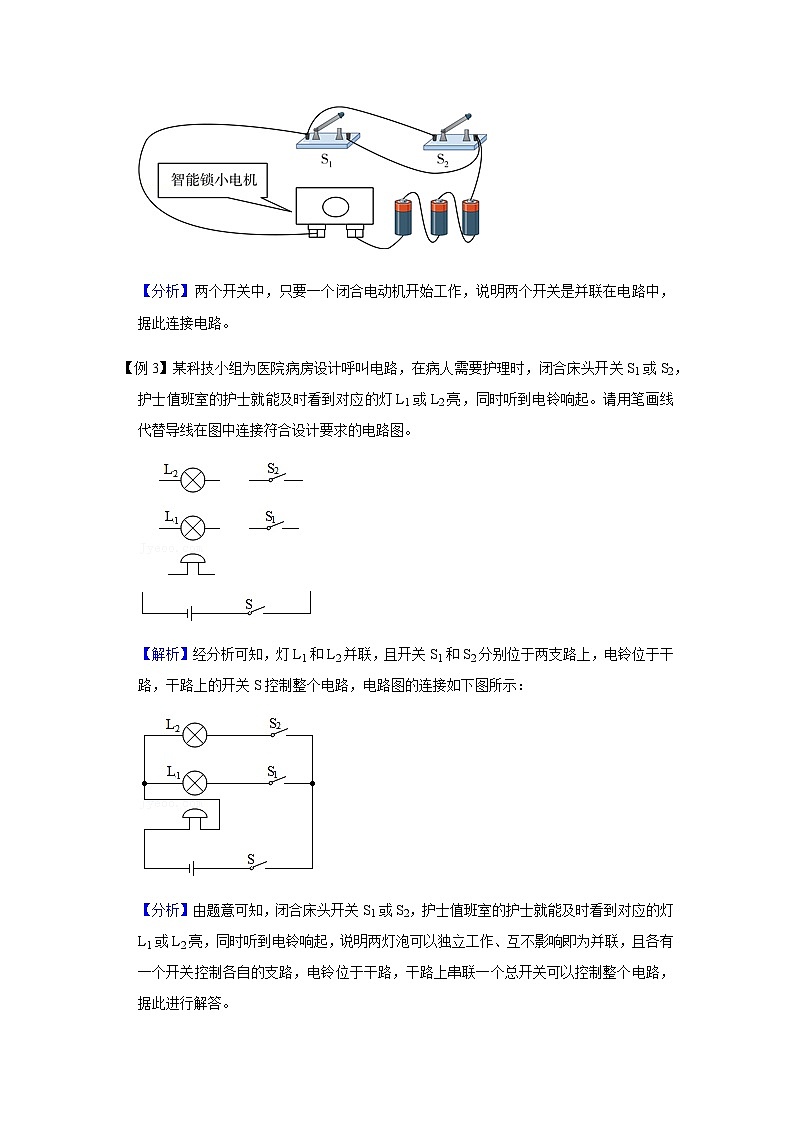

【分析】兩個開關中，只要一個閉合電動機開始工作，說明兩個開關是并聯在電路中，據此連接電路。
【例3】某科技小組為醫院病房設計呼叫電路，在病人需要護理時，閉合床頭開關S1或S2，護士值班室的護士就能及時看到對應的燈L1或L2亮，同時聽到電鈴響起。請用筆畫線代替導線在圖中連接符合設計要求的電路圖。
【解析】經分析可知，燈L1和L2并聯，且開關S1和S2分別位于兩支路上，電鈴位于干路，干路上的開關S控制整個電路，電路圖的連接如下圖所示：
【分析】由題意可知，閉合床頭開關S1或S2，護士值班室的護士就能及時看到對應的燈L1或L2亮，同時聽到電鈴響起，說明兩燈泡可以獨立工作、互不影響即為并聯，且各有一個開關控制各自的支路，電鈴位于干路，干路上串聯一個總開關可以控制整個電路，據此進行解答。
【例4】某保密室有三道門，關上一道門相當于閉合一個開關。只要有一道門沒有關上，紅色和綠色的指示燈都會發光。當三道門都關上時，紅燈會熄滅，只有綠燈會發光。請設計出符合要求的電路圖畫在虛線的方框內，并根據所設計的電路圖在如圖中用筆畫線將實物連接成符合要求的電路。（要求：連線不能交叉，線頭接在接線柱上。）
【解析】根據題意可知，指示燈與電源組成通路時指示燈亮，電路是斷路或燈被短路時燈熄滅，當三道門都關上即三個開關都閉合時，紅燈會熄滅，綠燈會發光，此時紅燈短路、綠燈通路，三個開關相互影響，三個開關應該是串聯再與紅燈并聯，電路圖如圖所示：
；
根據電路圖連接實物圖，如圖所示：
。
【點評】知道串聯電路各用電器相互影響、不能獨立工作，并聯電路各用電器獨立工作、互不影響是解決本題的關鍵。
類型二、電路故障分析
1.如圖所示，常規電路故障包含電路斷路和電路短路。
如圖所示，是典型的串聯電路故障情況分析：
【例5】如圖電源電壓為U，燈泡L1和L2的額定電壓分別是U1和U2，電壓關系為：U1＜U＜U2。閉合開關后兩燈都發光；過一段時間后，一燈熄滅，一燈發光。經檢查兩燈泡中的某個燈泡發生了故障。則下列判斷正確的是（ ）
A．燈泡L1發生短路B．燈泡L1發生斷路
C．燈泡L2發生短路D．燈泡L2發生斷路
【解析】由電路圖可知，兩燈泡串聯，電流表測量電路電流；
A.若燈泡L1發生短路，則電路為L2的簡單電路，燈泡L2兩端電壓等于電源電壓，由于U＜U2，所以燈泡L1不發光，燈泡L2發光，故A正確；
BD.若燈泡L1發生斷路或燈泡L2發生斷路，則整個電路都不能工作，即兩個燈泡均不工作，故BD錯誤；
C.若燈泡L2發生短路，則電路為L1的簡單電路，燈泡L1兩端電壓等于電源電壓，由于U1＜U，所以燈泡L1會被燒壞，燒壞后，兩燈泡將都不發光，故C錯誤。
【答案】A。
【分析】根據電路圖可知，兩燈泡串聯，電流表測量電路電流，閉合開關后兩燈都發光，過一段時間后，一燈熄滅，一燈發光，根據串聯電路中發生斷路時整個電路不能工作判出故障不可能是斷路；然后分析短路時燈泡兩端電壓，當燈泡兩端電壓大于其額定電壓時，燈泡會被燒壞。
【例6】如圖，閉合開關，燈泡不亮。在閉合開關且不拆開導線的情況下，將M接電源“+”極，N依次試觸E、F、G接線柱，發現電壓表示數前兩次為零，第三次接近3 V。若故障只有一個，則可能是（ ）
A．電源沒電B．開關斷路C．燈泡斷路D．燈泡短路
【解析】在閉合開關且不拆開導線的情況下，將M接電源“+”極，N依次試觸E、F、G接線柱，發現電壓表示數前兩次為零，第三次接近3V，且故障只有一個。
N接G時電壓表有示數，即斷路在電壓表并聯的兩點之間；N接E、F時，電壓表無示數，說明斷路在電壓表并聯的F點之外，所以可以判定斷路在F點和G之間的電路上，則開關斷路。
【答案】B。
【點評】本題主要考查了學生用電壓表判斷電路故障的方法，用電壓表檢驗電路故障時，電壓表有示數（一般等于電源電壓），說明與之并聯的導體發生斷路或串聯的導體發生短路；電壓表無示數，說明與之并聯的導體發生短路或串聯的導體發生斷路。
【例7】小強同學在探究串聯電路電流規律的實驗中，按如圖連接好了電路，閉合開關S后，兩燈均不發光．為檢測出電路故障，他做了以下操作：將電壓表接到b、c兩點，觀察電壓表、電流表均無示數；將電壓表接到a、b兩點，觀察電壓表有明顯示數，而電流表示數幾乎為零，則電路故障可能是（ ）
A．燈L2斷路B．燈L2短路
C．電流表燒壞了D．燈L1斷路
【解析】（1）由題意可知，開關閉合后，兩燈均不發光，電流表始終無示數，則電路故障為斷路，故B錯誤；
（2）將電壓表接到b、c兩點，觀察電壓表無示數，說明電壓表與電源兩極間有斷路，則L1之外存在斷路；
將電壓表接到a、b兩點，觀察電壓表有明顯示數，說明電壓表與電源兩極間是通路，則電流表和燈泡L1完好，所以是燈L2斷路，故A正確，CD錯誤．
【答案】A。
【點評】本題考查了根據電流表和電壓表的示數情況判斷串聯電路的故障，電流表示數為零說明故障是斷路，電壓表有示數，說明開路在電壓表的兩接線柱之間。
如圖所示，是典型的并聯電路故障情況分析：
【例8】如圖所示，閉合開關S1、S2后，燈L1、L2均發光。一段時間后，只有一盞燈熄滅，電流表A的示數變?yōu)榱?，則下列判斷正確的是（ ）
A．電路的故障可能是燈L1短路
B．電路的故障可能是燈L2斷路
C．兩燈發光時，L1、L2為并聯
D．兩燈發光時，L1、L2為串聯
【解析】由圖可知，閉合開關S1、S2后，燈L1、L2均發光，此時L1、L2并聯；故C正確，D錯誤；
一段時間后，只有一盞燈熄滅，根據并聯電路的特點可知，各支路互不影響，電流表示數為0，說明電流表的支路發生了斷路現象，即電路的故障可能是燈L1斷路，故AB錯誤。
【答案】C。
【點評】本題考查了學生利用電流表判斷電路故障的分析能力，電路故障分短路和開路兩種情況，平時做實驗時試一試，多總結、提高分析能力。
2.家庭電路故障
（1）利用測電筆檢測電路故障:①測電筆發光，說明測試點到火線是通路，此時燈泡不亮的原因是測試點到零線之間斷路；②測電筆不發光，說明測試點到火線是斷路。
如圖所示，是典型的家庭電路中的常見故障。
如圖甲所示，圖中虛線框1中連入的是燈泡，虛線框2中連入開關和電燈，安裝完畢后，閉合開關，電燈不亮，用試電筆分別測試a、b、c點時，試電筆的氖管都發光，則電路的故障情況分析如圖乙所示。
【例9】如圖為部分家庭電路圖，只將電燈與電熱壺接入家庭電路時，兩者均正常工作，三孔插座上接入電飯堡后，電飯煲和電熱壺均不工作，而電燈正常工作，拔出電飯煲的插頭，用試電筆測三孔插座的左右兩孔，氛管均不發光，此時電路故障是
A．間短路B．間短路C．間斷路D．間斷路
【解析】在三孔插座上接入電飯煲后，電熱壺突然停止工作，燈仍正常發光，這表明電路出現了斷路現象；燈仍正常發光，說明、左邊的火線、零線均正常；而把測電筆分別插入三孔插座的左右兩孔，氖管均不發光，說明火線出現了斷路現象，因此是間發生了斷路。
【答案】。
【點評】本題考查了用測電筆檢測電路的故障，在正常情況下，測電筆測火線應亮，測零線應不亮。電熱壺突然停止工作，燈仍正常發光，說明燈泡相連的火線和零線正常，但電路中一定出現斷路；
測電筆測試三孔插座的左右兩孔，氖管發光，說明兩孔與火線是連通的，若不發光，說明與火線是斷開的。
（2）利用檢驗燈檢測電路故障:①若檢驗燈正常發光，則該用電器所在的支路是短路；②若檢驗燈發光較暗，則該用電器所在的支路正常；③若檢驗燈不發光，則該用電器所在的支路是斷路。
（3）根據異?，F(xiàn)象判斷電路故障:①熔絲熔斷，說明電路過載或短路，如果接通的是小功率用電器，則一定是短路；②空氣開關自動斷開(俗稱“跳閘”)，可能是過載或短路。
【例10】小李同學晚上在家自修時把臺燈的插頭插入二孔插座，在臺燈開關閉合的情況下，臺燈不亮；他用測電筆測量臺燈燈座的兩端，發現測電筆的氖管均發光，而客廳的電燈正常發光。據此下列判斷正確的是（ ）
A．電路一定有故障，零線斷路了；臺燈開關閉合時，臺燈不亮，再用測電筆測臺燈燈座的兩端，測電筆的氖管均發光
B．電路一定有故障，零線斷路了；臺燈開關閉合時，臺燈不亮，再用測電筆測臺燈燈座的兩端，測電筆的氖管一端發光，另一端不發光
C．電路可能沒有故障，臺燈的開關處于零線上；臺燈開關閉合時，臺燈亮，再用測電筆測臺燈燈座的兩端，測電筆的氖管仍均發光
D．電路可能沒有故障，臺燈的開關處于零線上；臺燈開關閉合時，臺燈亮，再用測電筆測臺燈燈座的兩端，測電筆的氖管一端發光，另一端不發光
【解析】根據題意可知，在臺燈開關閉合的情況下，臺燈不亮，而客廳的電燈正常發光，客廳電燈所在支路正常，這說明通過臺燈所在的支路出現了斷路現象（若臺燈短路，則電源短路，客廳的電燈不發光）；
他用測電筆測量臺燈燈座的兩端，發現測電筆的氖管均發光，這說明臺燈燈座的兩端與火線之間是接通的，所以故障是臺燈與零線之間斷路了，故A正確。
故選A。
【分析】家庭電路中的用電器是并聯的，在臺燈開關閉合的情況下，臺燈不亮，而客廳的電燈正常發光，這說明通過臺燈所在的支路出現了斷路現象；根據測電筆氖管的發光情況分析電路故障的原因。
